Re: Stadio d'uscita V-dac cosa provare ancora?

Da piero7 Dom Ott 16, 2011 11:08 pm

Andrea Zani ha scritto:
piero7 ha scritto:
Metti uno stadio a valvole ma SENZA utc!
si è quello che intendevo...

non hai che l'imbarazzo della scelta allora...

tfan ha realizzato questo per il suo dac http://www.diyaudio.com/forums/group-buys/156149-tube-i-zator-professional-pcb.html

Da Andrea Zani Lun Ott 17, 2011 11:15 am

piero7 ha scritto:
Andrea Zani ha scritto:
piero7 ha scritto:
Metti uno stadio a valvole ma SENZA utc!
si è quello che intendevo...

non hai che l'imbarazzo della scelta allora...

tfan ha realizzato questo per il suo dac http://www.diyaudio.com/forums/group-buys/156149-tube-i-zator-professional-pcb.html

il problema per me non è il circuito a valvole,il problema è il convertitore I/V passivo.
Si tratta di una resistenza e di un condesatore ma come vanno collegati in serie parallelo il condensatore in parallelo al resistore?
poi che valori uso? potrei provare mille valori ma preferirei avere un punto di partenza.
Dovrei fare una ricerca..

Da florin Lun Ott 17, 2011 11:42 am

Stadio d'uscita V-dac cosa provare ancora? - Pagina 3 P1010010

Usa questo filtro di ricostruzione,ma senza il condensatore in ingresso.

Da Andrea Zani Lun Ott 17, 2011 12:12 pm

Florin quello è il filtro P.B. da mettere prima del circuito a valvole?

Da florin Lun Ott 17, 2011 12:13 pm

Andrea Zani ha scritto:Florin quello è il filtro P.B. da mettere prima del circuito a valvole?

Si.

Da Andrea Zani Lun Ott 17, 2011 12:23 pm

florin ha scritto:
Andrea Zani ha scritto:Florin quello è il filtro P.B. da mettere prima del circuito a valvole?
Si.

Ok ma mi serve comunque il convertitore I/V?

Da florin Lun Ott 17, 2011 12:25 pm

Andrea Zani ha scritto:
florin ha scritto:
Andrea Zani ha scritto:Florin quello è il filtro P.B. da mettere prima del circuito a valvole?
Si.
Ok ma mi serve comunque il convertitore I/V?

No,metterai una resitenza in griglia verso la massa

Da Andrea Zani Lun Ott 17, 2011 12:53 pm

florin ha scritto:
Andrea Zani ha scritto:
florin ha scritto:
Andrea Zani ha scritto:Florin quello è il filtro P.B. da mettere prima del circuito a valvole?
Si.
Ok ma mi serve comunque il convertitore I/V?

No.

ok proverò il curcuito grazie

Da Andrea Zani Lun Ott 17, 2011 1:11 pm

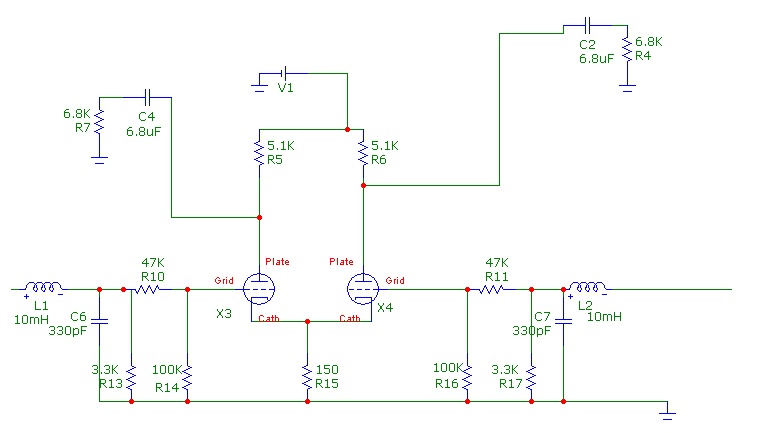

dato che ci siamo dai un'occhiata a questo:
Stadio d'uscita V-dac cosa provare ancora? - Pagina 3 Differ10

potrebbe andare al posto del tuo?

Da florin Lun Ott 17, 2011 1:43 pm

Il filtro proposto da me mi sembra migliore, lo provato,va molto bene. Le uscite di questo pre hanno l'impedenza alta è non vanno con l'impedenza del pre
da 600 ohm.

Da piero7 Lun Ott 17, 2011 1:46 pm

Andrea Zani ha scritto:dato che ci siamo dai un'occhiata a questo:

potrebbe andare al posto del tuo?

che tensione di alimentazione? e che valvole sono?

Perché hai unito i catodi, per peggiorare la separazione?

Da Andrea Zani Lun Ott 17, 2011 1:54 pm

florin ha scritto:Il filtro proposto da me mi sembra migliore, lo provato,va molto bene. Invece metterei a massa il condensatore C4(47uF-100uF+0,1uf),per me R7 non
serve,simile sull'altro canale,Metterei il filtro proposto da me in ingresso,lasciando solo R14.

si ho capito,il filtro che ho postato taglia a circa 70kHz.
Quindi lascio le due resistenze di griglia verso massa(che dovrebbe risolvere la conversione I/V se ho capito bene).
Non capisco il discorso del condensatore C4 ci provo a spiegare....all'uscita di C4 metto il parallelo di 47uF-100uF+0,1uf a massa senza la resistenza R7.
è corretto?

Da Andrea Zani Lun Ott 17, 2011 1:57 pm

piero7 ha scritto:
Andrea Zani ha scritto:dato che ci siamo dai un'occhiata a questo:

potrebbe andare al posto del tuo?

che tensione di alimentazione? e che valvole sono?

Perché hai unito i catodi, per peggiorare la separazione?

C... lo sapevo che arrivavi Laughing

sto sudando ma rispondo Laughing

6n6p...

190V...

lo schema non è mio..(attenuante) lol!

.
EDIT
dimenticavo,è un circuito duale non è stereo eh...quello in figura amplifica il ramo positivo e quello negativo di un canale

Da sonic63 Lun Ott 17, 2011 2:07 pm

Andrea Zani ha scritto:dato che ci siamo dai un'occhiata a questo:

potrebbe andare al posto del tuo?

Questo circuito è adatto per DAC che escono in tensione.
Lo ricordo molto bene, fu proposto, se non ricordo male, da Luca Comi su CHF alcuni anni fà.
La valvola è una E182CC (di questo sono sicuro), non ricordo il DAC per il quale è stato progettato, ma se aspetti stasera; quando sarò a casa, potrò darti magiori indicazioni, se ti interessano Very Happy

.

Da piero7 Lun Ott 17, 2011 7:25 pm

Andrea Zani ha scritto:
piero7 ha scritto:
Andrea Zani ha scritto:dato che ci siamo dai un'occhiata a questo:

potrebbe andare al posto del tuo?

che tensione di alimentazione? e che valvole sono?

Perché hai unito i catodi, per peggiorare la separazione?
C... lo sapevo che arrivavi sto sudando ma rispondo
6n6p...
190V...
lo schema non è mio..(attenuante) .
EDIT
dimenticavo,è un circuito duale non è stereo eh...quello in figura amplifica il ramo positivo e quello negativo di un canale

Vai di u follower, na cosa diversa, impedenza di uscita bassissima (con la 6h6P intorno a 150 ohm)

Stadio d'uscita V-dac cosa provare ancora? - Pagina 3 Ufollo10

Stadio d'uscita V-dac cosa provare ancora? - Pagina 3 Ufollo10

alimentazione 230V

Da florin Lun Ott 17, 2011 8:10 pm

Riguardando lo schema, C2 e C4 sono sulle uscite dello stadio, l'impedenza è alta non va bene con 600 ohm del ingresso con trafo.
Lo schema di Piero7 con impedenza in uscita da 150 ohm va molto bene,invece userai solo un'uscita del dac,l'altra si deve collegare a massa con una
resistenza da 2-3Kohm come carico.
AZ perché non vuoi usare uno schema già collaudato?

Da Andrea Zani Lun Ott 17, 2011 11:58 pm

@sonic:mi sa che ci hai preso.. Smile

@Piero uso il tuo schema!, preceduto dal filtro di florin Very Happy

L'unica cosa spero di arrivarci con il trafo che ho,217v di uscita e shunt di salas,spero di arrivare ai 230 per l'anodica.
la res a massa sulla griglia che no ha valore posso mettere 100K che sarebbe quella per il convertitore I/V?
@Florin:io sono aperto ad ogni soluzione,parto in un modo e finisco sempre in un'altro.
grazie a tutti,mi metto ora al lavoro e vedo se riesco a tirar fuori uno schema completo.

Da Andrea Zani Mar Ott 18, 2011 12:28 am

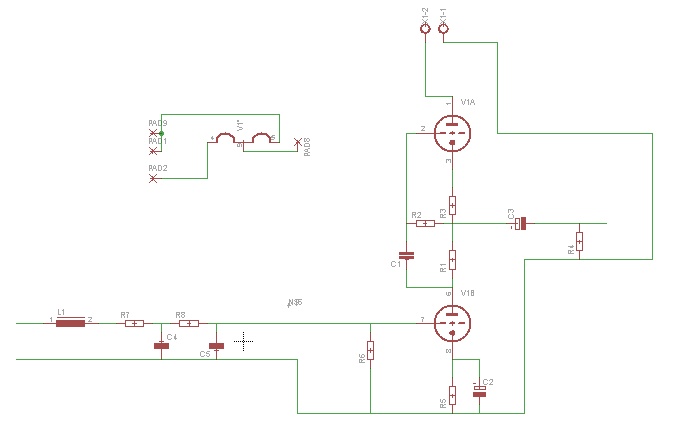

ho buttato giù lo schema:
Stadio d'uscita V-dac cosa provare ancora? - Pagina 3 U-foll10

userò l'uscita + del dac,l'uscita negativa la metto a massa con 3K.
i condensatori tranne quello d'uscita, che voltaggio devono avere?
C3 nel disegno è elettrolitico ma per via delle dimensioni sulla pcb,userò un audin cap plus.
@Florin: l'induttanza è da 10 microhenry che tipo hai usato quelle simili a resistenze?
grazie

Da florin Mar Ott 18, 2011 12:10 pm

Andrea Zani ha scritto:
@Florin: l'induttanza è da 10 microhenry che tipo hai usato quelle simili a resistenze?
grazie

Su un tubo lungo 10mm e il diametro 4mm, ho avvolto 45-46 spire con filo da 0,01 mm.Il filo lo trovi nel primario di qualche piccolo trasformatore,si può
usare qualsisi diametro per il filo,saranno diverse solo le dimensioni.
Ho letto tutto il thread,Piero aveva raggione,i trafo UTC non stanno benne nel ingresso del pre.Un pre con l'impedenza da 600 ohm non esiste,potresti
avere problemi di accoppiamento con l'impedenza dello stadio in amonte.Il marchio del dac(CI) ?

Da Andrea Zani Mar Ott 18, 2011 12:31 pm

florin ha scritto:
Andrea Zani ha scritto:
@Florin: l'induttanza è da 10 microhenry che tipo hai usato quelle simili a resistenze?
grazie

Su un tubo lungo 10mm e il diametro 4mm, ho avvolto 45-46 spire con filo da 0,01 mm.Il filo lo trovi nel primario di qualche piccolo trasformatore,si può
usare qualsisi diametro per il filo,saranno diverse solo le dimensioni.
Ho letto tutto il thread,Piero aveva raggione,i trafo UTC non stanno benne nel ingresso del pre.Un pre con l'impedenza da 600 ohm non esiste,potresti
avere problemi di accoppiamento con l'impedenza dello stadio in amonte.Il marchio del dac(CI) ?

si aveva ragione ho considerato altre cose senza tenere presente l'accoppiamento...
Il dac è un Vdac monta il cip DSD1792.

Da Andrea Zani Sab Ott 22, 2011 1:11 pm

il condensatore da 220Uf quanti volt deve essere?
ho provato a fare una simulazione e dovrebbe essere almeno da 200 volt..può essere?
