PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Ven 9 Set 2011 - 17:56

E' stata la prima cosa che ho fatto, nonostante il simbolo lp mi avesse già fatto intuire lo schema di collegamento. I 2 contatti argentati vanno in corto in una posizione dell'interruttore e la resistenza misurabile fra il dorato e uno degli altri dà un valore approssimativo 130 Ohm (molto variabile, penso sia dovuto al neon) Sì perché ho aperto quello bruciato e ho trovato pezzettini di vetro, ma nessuna resistenza. interno switch
Ho provato ad alimentare a 12VDC e la lampadina interna si accende assorbendo 53 mA, quindi devo aggiungere una resistenza da 4K7 10W Shocked ? Oppure alimentare tramite un C+R...?

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Ven 9 Set 2011 - 18:15

Bene.....abbiamo capito che si tratta di interruttori per uso "automobilistico"....quindi destinati alle tensioni pari 12V. Le scritte riportate indicano invece le caratteristiche dei contatti per quanto riguarda la corrente sopportata. Dissipare 10W per accendere una spia? Uhmmmm. Un consiglio? Dai un occhiata a QUESTI. Non costano uno sproposito, IMHO sono belli e soprattutto hanno i contatti del led separati dagli scambi. Trovi sia il pulsante che l'interrutore. Wink

Giovanni
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Ven 9 Set 2011 - 18:45

Ok, grazie per il suggerimento. L'alimentazione del led meglio prenderla dall'amplificatore (apposita uscita PWR) o dall'alimentatore? Smile

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Ven 9 Set 2011 - 19:10

Mi rispondo da solo perché guardando l'inserzione eBay ho visto che il led dell'interruttore richiede 12VDC. Quindi al limite una resistenza da 87 Ohm dall'alimentatore da cui prelevo 13,7 V. Giusto?

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Ven 9 Set 2011 - 20:47

Fai anche 100 o 120 Ohm....15mA già fanno emettere una luce che a me personalmente da fastidio....

Giovanni.
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da florin Ven 9 Set 2011 - 21:48

frantal ha scritto:Mi rispondo da solo perché guardando l'inserzione eBay ho visto che il led dell'interruttore richiede 12VDC. Quindi al limite una resistenza da 87 Ohm dall'alimentatore da cui prelevo 13,7 V. Giusto?

1,1-1,2Kohm.
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Sab 10 Set 2011 - 9:23

florin ha scritto:
frantal ha scritto:Mi rispondo da solo perché guardando l'inserzione eBay ho visto che il led dell'interruttore richiede 12VDC. Quindi al limite una resistenza da 87 Ohm dall'alimentatore da cui prelevo 13,7 V. Giusto?

1,1-1,2Kohm.

Ciao Florin.

Il led all'interno del pulsante ha già una sua resistenza liimitatrice che gli permette di funzionare a 12V. Suppongo che quello che lui intenda sia creare una ulteriore caduta di tensione di un paio di volts che gli pemetta di alimentarlo a 13,7V.

Giovanni
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da florin Sab 10 Set 2011 - 10:26

Grazie Giovanni,sembra che ho capito male,100 ohm abbassa la corrente di più o meno 1 mA,è più importante sapere il tipo di
led che usa,perché anche con solo 5mA si può avere una luce accecante.
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Sab 10 Set 2011 - 11:55

Allora non mi resta che aspettare che arrivino gli interruttori e misurare l'assorbimento...
Grazie per tutti i suggerimenti e a te Florin grazie per il dispositivo che mi ha permesso di matchare i fet del progetto (anch'io fui costretto ad alimentarlo a 12V invece di 9 per avere valori efficaci)!

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Sab 10 Set 2011 - 13:20

florinl ha scritto:Grazie Giovanni,sembra che ho capito male,100 ohm abbassa la corrente di più o meno 1 mA,è più importante sapere il tipo di
led che usa,perché anche con solo 5mA si può avere una luce accecante.


frantal ha scritto:Allora non mi resta che aspettare che arrivino gli interruttori e misurare l'assorbimento...
Grazie per tutti i suggerimenti e a te Florin grazie per il dispositivo che mi ha permesso di matchare i fet del progetto (anch'io fui costretto ad alimentarlo a 12V invece di 9 per avere valori efficaci)!

Appena misurati i miei, identici a quelli che ti ho segnalato. Quelli con led blu a 12V assorbono 12mA con una luce piacevole e non invadente.
A questo punto, ipotizando che tu alimenti a 13,8V devi avere una caduta di 1,8V. 1,8/0.012=150 Ohm

Giovanni.
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Sab 10 Set 2011 - 16:06

Ho fatto un po' di confusione perché sto cercando di concludere 2 progetti in una volta (Ampli Helder e PreFet MKII)!
Quello da 13,7V è l'ampli TA2020 di Helder con la PSU di Giobax e quindi metterò la R da 150 Ohm. Per quanto riguarda il PreFet la cui alimentazione mi eroga 35,70V (a vuoto) dovrei quindi mettere una R da 2K. Giusto ?

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Sab 10 Set 2011 - 17:16

Direi di si....almeno 1/2 watt.

Giovanni
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da frantal Mar 1 Nov 2011 - 10:04

Ecco finalmente il PreFet concluso Very Happy . Devo solo effettuare il "collaudo" e poi chiuderlo insieme al T-Amp (TA2020 Helder) ed al T-Phonum (MKI). PreFet MKII "PENELOPE"  - Pagina 4 Dscf2211 e PreFet MKII "PENELOPE"  - Pagina 4 Dscf2213

frantal
Interessato
Interessato

Data d'iscrizione : 19.11.09
Numero di messaggi : 23

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Mar 1 Nov 2011 - 11:48

Mi piace. Adesso non ti rimane che ascoltarlo.

Giovanni
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da florin Mar 1 Nov 2011 - 12:50

Giobax ha scritto:Mi piace.

Anche a me,complimenti !
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Biagio De Simone Mar 1 Nov 2011 - 13:40

Complimenti, veramente molto bello. La manopola centrale incassata è poi la ciliegina sulla torta. Smile Clap Clap Clap
Biagio De Simone
Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da ideafolle Mar 12 Mar 2013 - 16:43

Smile ESAGERATO Clap Clap Clap Clap Clap Clap Laughing Laughing Laughing Laughing
ideafolle
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da kayak1987 Mar 23 Apr 2013 - 20:44

Scusate se mi accodo a questo 3d per una domanda ma non ho trovato quello ufficiale del PreFet MK2 lo sto montando adesso e ho avuto difficoltà a trovare i condensatori dei valori corretti per lo stadio di alimentazione.

Ho preso quindi due coppie di condensatori da mettere in parallelo e raggiungere un valore abbastanza vicino.

In particolare
4700uF + 3300uF = 8000uF anzichè 8200
470 + 1000 = 1470 anzichè 1500

la domanda è: il circuito è sensibile a questa variazione di capacità, o uno vale l'altro?
kayak1987
kayak1987
Affezionato
Affezionato

Data d'iscrizione : 15.01.13
Numero di messaggi : 205
Località : Firenze
Impianto : Work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da Giobax Ven 26 Apr 2013 - 20:31

kayak1987 ha scritto:Scusate se mi accodo a questo 3d per una domanda ma non ho trovato quello ufficiale del PreFet MK2 lo sto montando adesso e ho avuto difficoltà a trovare i condensatori dei valori corretti per lo stadio di alimentazione.

Ho preso quindi due coppie di condensatori da mettere in parallelo e raggiungere un valore abbastanza vicino.

In particolare
4700uF + 3300uF = 8000uF anzichè 8200
470 + 1000 = 1470 anzichè 1500

la domanda è: il circuito è sensibile a questa variazione di capacità, o uno vale l'altro?

Vai tranquillo....
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

PreFet MKII "PENELOPE"  - Pagina 4 Empty Re: PreFet MKII "PENELOPE"

Messaggio Da kayak1987 Ven 26 Apr 2013 - 22:06

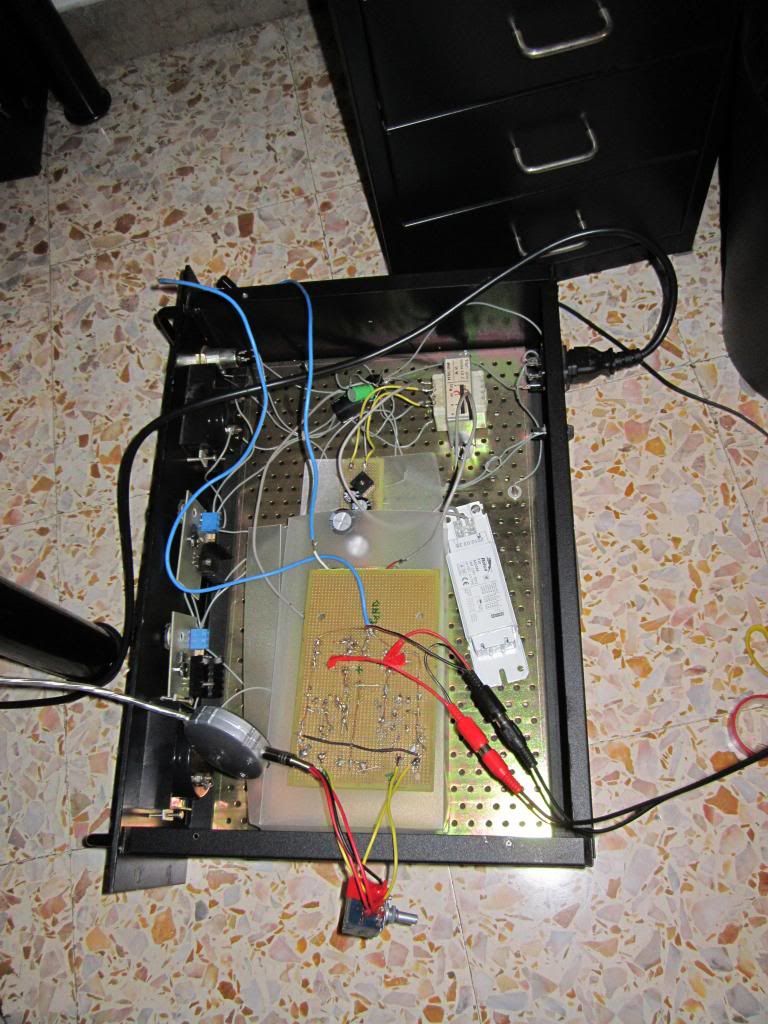

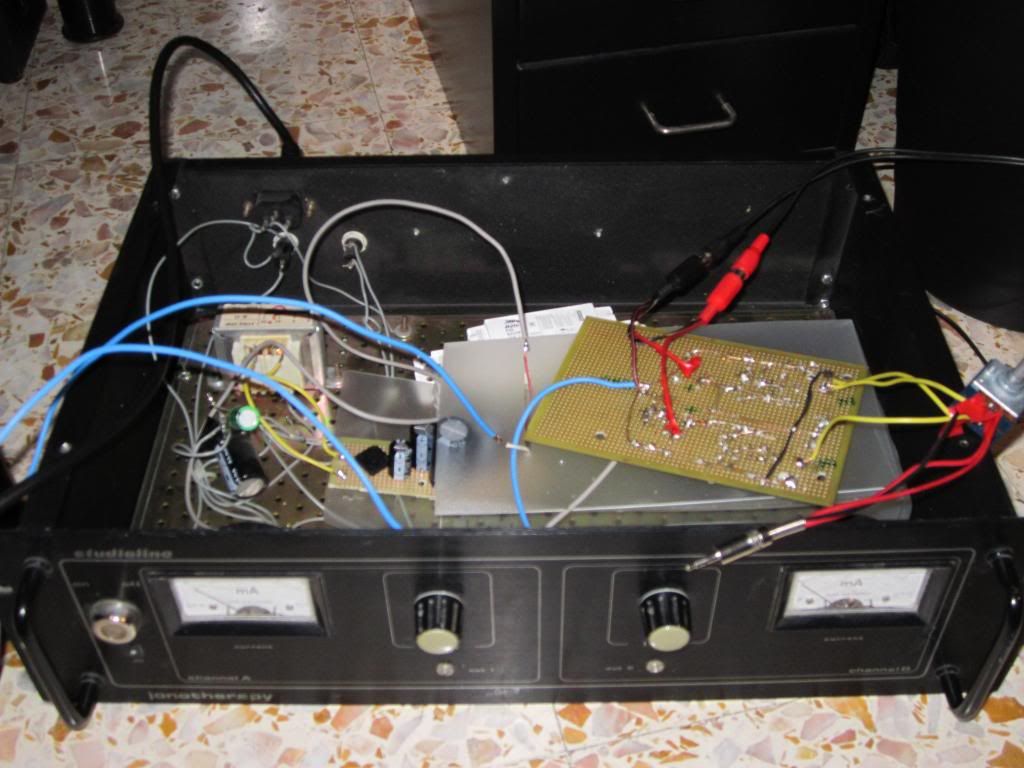

grazie! oggi pomeriggio ho avuto un po' di tempo per terminare la mia magistrale realizzazione!

eccola qua in tutto il suo splendore! se volete prender spunto per migliorare un po' il penelope.. che mi pare un po' pidocchiosino.. Laughing
