Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Messaggio Da valterneri il Mar 24 Mar 2020 - 23:29

Un ragazzo di 22 anni, che mi ha conosciuto,
mi ha detto di avere due SL1200MKII acquistati usati per 400 euro l'uno,
da un tizio, 5 anni fa,
ora voleva però rivenderli, o rivenderne almeno uno, per pagarsi le tasse universitarie.

Un po' lo ho ammirato: vendeva i suoi giocattoli per continuare a studiare,
un po' mi ha intristito: l'accesso alla scuola difficile per chi non ha soldi.

Meritava un regalo!
Gli ho detto di portarmeli,
glieli avrei rimessi a nuovo e avrebbe così potuto venderli onestamente a un buon prezzo.

Me li ha portati e mi è crollata per la milionesima volta
la fiducia e la stima nella gente:
braccio piegato e disarticolato fuori dai cuscinetti, lift piegato,
anche l'altro braccio piegato,
lampade cambiate di differente voltaggio con resistori appiccicati con biadesivo,
fili d'uscita sostituiti in modo ignobile,
zavorra interna rimontata senza nessuna vite di bloccaggio,
viti differenti dall'originale, linearità del variatore fuori taratura, cerniere mancanti in uno
ecc ecc ecc ...

UN ADULTO CHE TIRA UNA SOLA COSI' A UN RAGAZZO DI 17 ANNI LO SOTTERREREI VIVO!

Bene! 300 euro di pezzi di ricambio comprati di nascosto, alcuni giorni di lavoro,
e glieli ho restituiti come nuovi ...
due mesi dopo mi ha detto di esser riuscito a rivenderli per 700 euro ...  eh eh  Wink  !
e non l'ho più rivisto.

Il racconto è inerente!

E' rischioso acquistare un 1200/1210 usato, spesso non hanno passato la loro vita in salotto,
ma nei bauli delle automobili trascinati tra discoteche pub e feste per l'addio al celibato

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_118

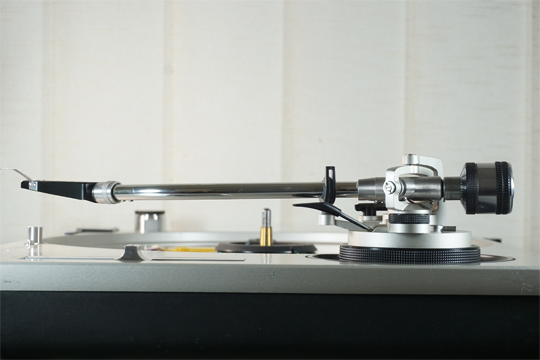

il braccio deve essere in linea col contrappeso,
altrimenti c'è caduto sopra qualcosa,
anche la levetta alzabraccio deve avere la curvatura giusta

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_213

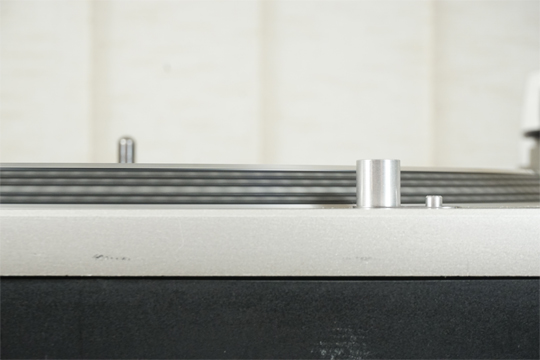

durante la rotazione il piatto non deve dondolare

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_312

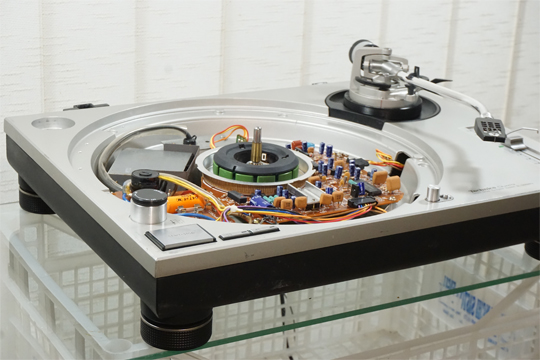

svitando 5 viti si toglie il coperchio in plastica

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_412

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_512

e si controlla che il circuito non abbia subito manomissioni guardando ogni componente

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_611

lo si appoggia rovesciato su 4 barattolini di plastica
(né lattine e né bicchieri, graffiano!)

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_711

il fondello lo si toglie svitando i piedoni per intero come fossero tappi,
11 viti con rondella grande, 6 viti con rondella piccola e 4 viti lunghe

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_811

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_911

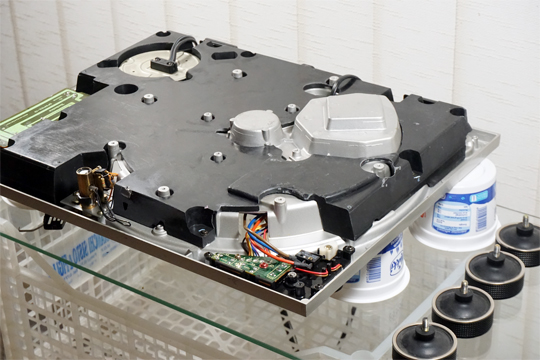

sotto al fondello c'è un altro fondello,
in realtà è una zavorra per appesantire il giradischi

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_120

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_121

per togliere la piastra sagomata di zavorra
ci sono 7 viti spuntate, altre 4 con la punta svitano le cerniere che sono solidali solo alla zavorra

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_119

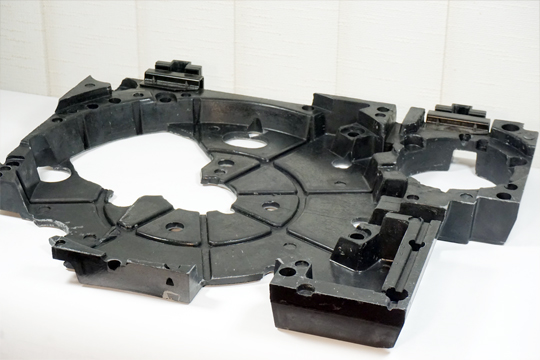

questa è la zavorra estratta

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_123

questo è il vero telaio portante in alluminio

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_124

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_122

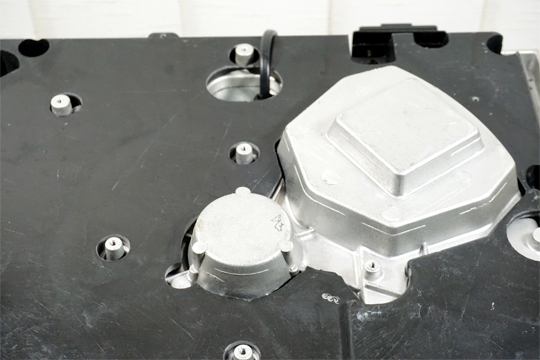

questo è il coperchio che nasconde il sotto del braccio

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_125

il filo audio che esce ...

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_126

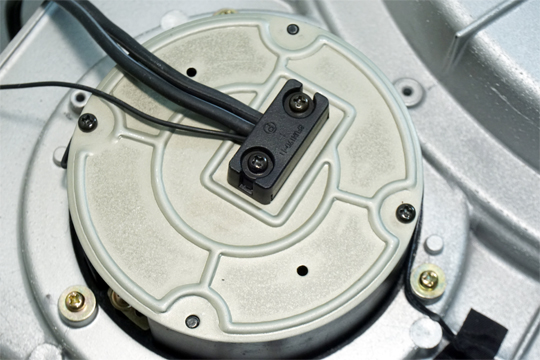

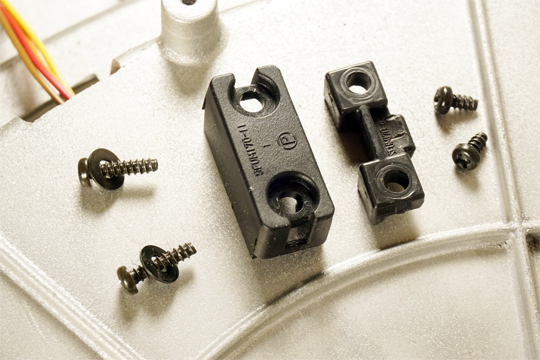

questo è il morsetto che blocca il filo,
per toglierlo, oltre alle sue due viti, ci sono due dentini da scavalcare,
per farlo occorre allargare un poco le sponde del coperchietto,
di fianco, dove si vede una fessura

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_127

tolto il coperchio metallico e il morsetto

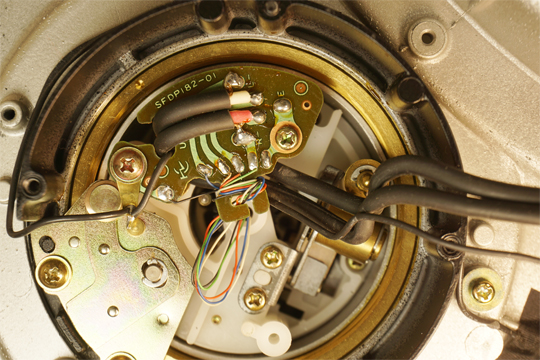

si vedono le curve che fa il filo audio entrando all'interno

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_128

scansato il filo audio si vede meglio il suo percorso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_214

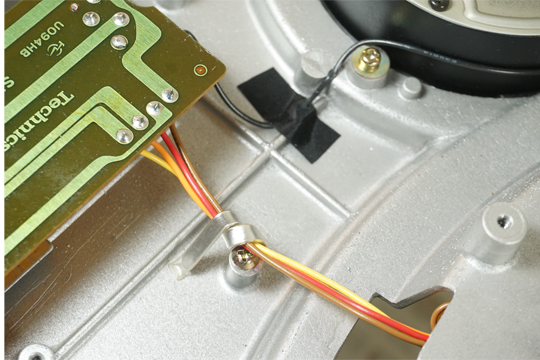

e come di fabbrica viene saldato al circuito

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_215

qui si vede il giro completo del filo di massa

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_218

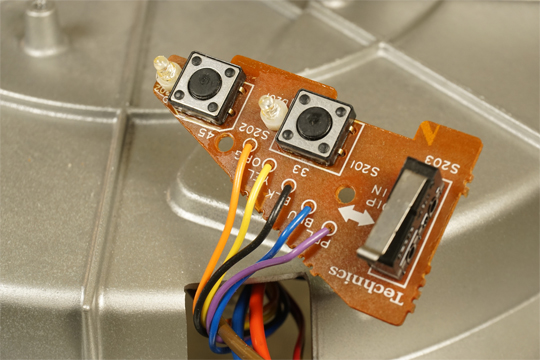

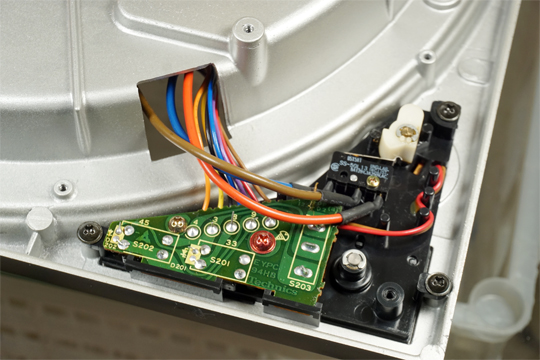

questo è il circuito dei commutatori START/STOP e velocità,
è avvitato con una vite rossa con rondella grande e una vite chiara
(queste indicazioni servono a individuare le manipolazioni)

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_216

apparentemente blindati i due pulsanti si possono raggiungere con spray secco puliscicontatti,
se hanno funzionamento incerto

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_217

questa è la torretta illuminatrice,
spesso la si trova manomessa e con resistori aggiunti
perché qualcuno ha sostituito la lampadina con una più comune a 12 volt
inserendo un resistore di limitazione

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_219

il resistore da 1500Ohm che si vede in foto invece è originale,
è in parallelo all'interruttore e tiene calda la lampadina anche quando è spenta prolungandole la vita

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_220

per aprirlo basta togliere l'anello a molla,
il pistoncino è lubrificato e l'anello di gomma è necessario per ammortizzare l'estrazione veloce
che distruggerebbe il filamento della lampadina

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_221

questo è il circuito dello slider variatore di velocità,
se non c'è il nastro adesivo telato nero né la rondella a serpente
qualcuno ci ha messo le mani

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_223

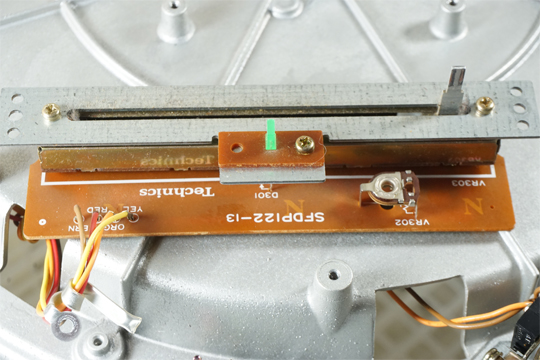

questo è lo slider svitato,
occorre notare il trimmer VR302, poi andrà tarato

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_222

spesso lo si trova pieno di polvere e pelacchi,
è preferibile usare solo l'aspirapolvere e non lo spray puliscicontatti secco,
si usa lo spray solo se il suo funzionamento è irregolare

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_313

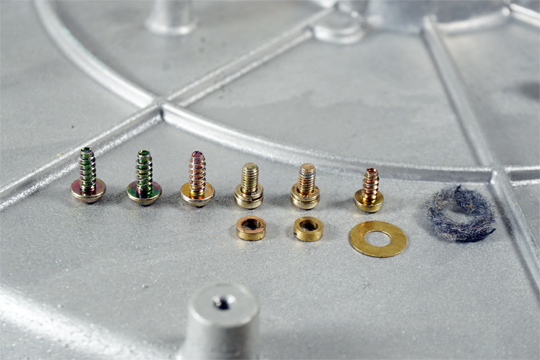

queste sono le viti e le rondelle che fissano lo slider,
attenzione ai due anellini di spessore!
il feltro ad anello sta sull'albero dello slider

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_314

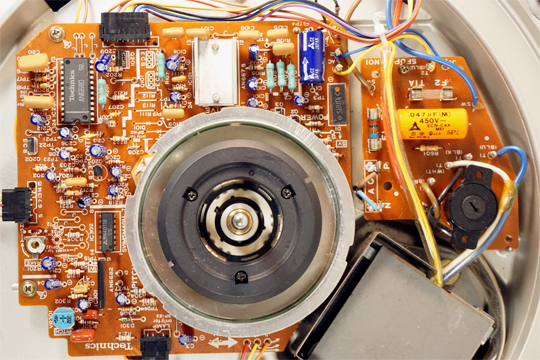

il motore e il perno centrale
per accedere al perno centrale (per lubrificarlo)
occorre svitare le 3 viti del motore e altre 3 del circuito elettronico

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_321

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_316

staccando uno dei fili elettrici si solleva il circuito e si accede al perno centrale
che era avvitato dalle 3 viti del motore

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_315

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_318

qui si vede la fine del perno
occorre pulire dal vecchio olio e metterci 2 gocce di olio 15/40
(credo che la Technics usasse il 10/49)
occorre lubrificare anche il perno in acciaio dentro al cilindro di ottone
con olio 10/40 o 5/40

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_317

è inutile togliere la rondella a molla
smontereste cose che poi non sapreste rimontare
(questa è la parte più importante dell'intero giradischi)

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_319

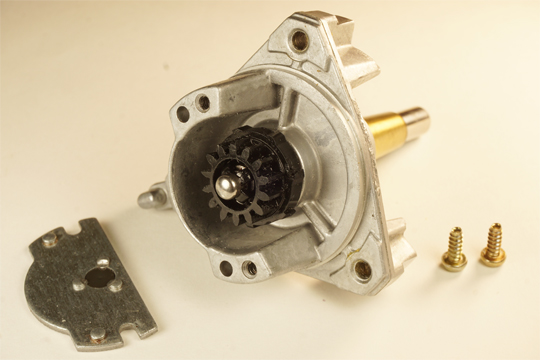

svitando le due viti (con un buon cacciavite adatto!)
si può accedere meglio per pulire e lubrificare

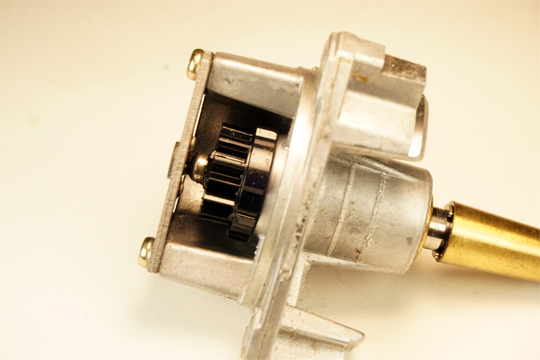

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_320

si può facilmente estrarre anche il cilindro di ottone
(ma è assolutamente inutile!)

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_322

nel circuito d'alimentazione ci sono due fusibili
uno da 250mA e l'altro da 1A
(le fascette rosso verde blu significano 2 5 0, quella blu è un divisore)


Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_414

la prima taratura necessaria è quella del trimmer VR302 vicino allo slider variatore di velocità,
questo trimmer serve a rendere lineare e precisa l'escursione dello slider di variazione

1) si estrae lo spinotto come in foto
2) si infilano i puntali di un tester nei 2 fori più in alto dello spinotto in foto
quelli a sinistra e a destra del simbolo triangolare Matsushita
(corrispondono ai fili marrone e rosso)
si regola il trimmer 302 per ottenere 2700 Ohm precisi

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_413

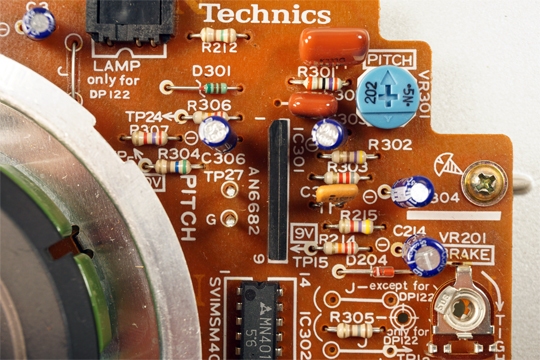

la seconda calibratura è quella del trimmer VR301 PTCH
occorre un oscilloscopio e un frequenzimetro,
si applicano sui 2 terminali di calibrazione G e TP27 (in foto si vedono)
si regola VR301 fino ad ottenere la frequenza precisa di 262080 Hz

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_415

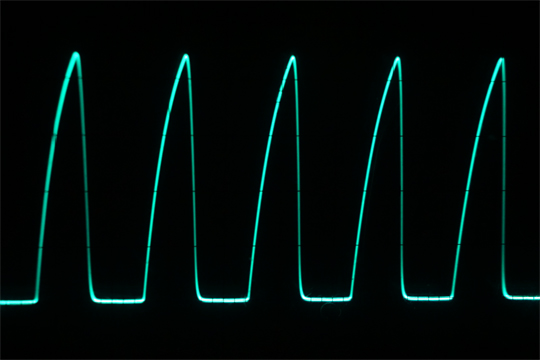

questo è quel che si vede nell'oscilloscopio,
occorre che il frequenzimetro sia di buona qualità
e non un economico tester

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_416

l'ultima regolazione è quella del freno,
questa la si può fare facilmente per tentativi,

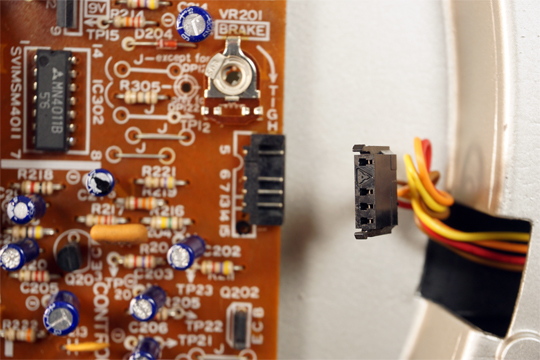

1) si agisce su VR201 BRAKE delicatamente finché ...
2) si rimette il piatto, il tappetino di gomma e un disco
(ovvero il giradischi deve girare in assetto di lavoro)
si fa partire a 33 e dopo qualche secondo si preme STOP,
il disco si deve fermare con sicurezza,
se dopo la frenata continua dolcemente a ruotare per qualche centimetro in avanti,
o accenna a retrocedere per qualche centimetro
si ruota pochissimo VR201 finché questo tende a non accadere,
si controlla il freno anche per la velocità 45

questo è il filo di rete in uscita

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_417

questi sono gli spinotto audio e la spina di rete originali Technics

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) 1200_419

Il Technics SL1200MKII (identico o quasi al 1210MKII)
è quindi semplicissimo

da qui occorre regolare l'assetto e l'allineamento del braccio e della puntina,
cose facili anche quelle ...
valterneri
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 4630
Provincia (Città) : -
Impianto : -

Torna in alto Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty errata corrige

Messaggio Da valterneri il Mer 25 Mar 2020 - 0:07

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Ec110
ovviamente la Technics forse usava il 40 (o forse meno), non certo il 49!

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Ec210

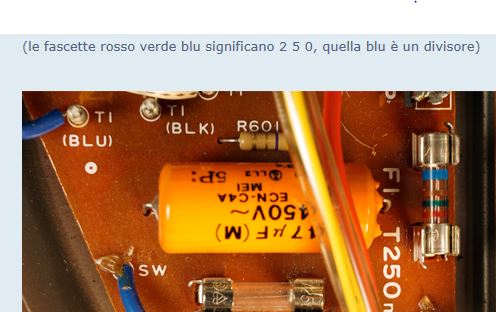

le fascette rosso verde e ... marrone, significano 2 5 0

poi ci sono altri 2 errori d'ortografia, ma lascio perdere
e ne approfitto per alcune raccomandazioni

1) occorre sempre usare attrezzi di buona qualità
e non cacciaviti consumati 12 euro serie completa da 25 pezzi

2) occorre non fidarsi della memoria e fotografare o annotare prima di smontare

3) occorre tenere separate le viti delle differenti parti dentro a barattolini

4) non crediate di essere più intelligenti dei tecnici Matsushita
e di saper quindi fare modifiche che miglioreranno il suono
valterneri
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 4630
Provincia (Città) : -
Impianto : -

Torna in alto Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty Re: Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Messaggio Da joe1976 il Mer 25 Mar 2020 - 8:07

intervento a cuore aperto fatto persona capace
preparata e di cuore pensando a chi destinato!
il mio 1200 sapevo fosse costruito con i fiocchi
ma a vederlo si rimane ancora più stupiti!
piange il cuore sapere in quali condizioni è stato ridotto...
il mio per fortuna è letteralmente immacolato.
complimenti Walter

joe1976
Affezionato
Affezionato

Data d'iscrizione : 24.04.14
Numero di messaggi : 205
Provincia (Città) : aprilia
Impianto : diffusori diy 4 vie
47 ciare
30 e 20 monacor
tweeter beyma cp21f
pilotate in biamp
pre Lesahifi a valvole Faraday
crossover elettronico sui 47 a 50htz
nelson pass a mosfet 400w sui 47
carvin ts100 sul 3 vie
teac cd-z5000

klipsch RF25 +centrale stessa serie
Onkyo sintoamplificatore
CDP Pioneer







Torna in alto Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty Re: Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Messaggio Da diechirico il Mer 25 Mar 2020 - 9:22

c'è del vero porno in questo post!
diechirico
diechirico
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.09.08
Numero di messaggi : 4519
Località : Guidonia - Roma
Occupazione/Hobby : Spettroscopista (diciamo così...)
Provincia (Città) : dipende dai giorni
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof


Torna in alto Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty Re: Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Messaggio Da macgiver il Mer 25 Mar 2020 - 10:50

Grazie Valter! Era proprio quello che cercavo!
Appena possibile mi metto all'opera sui miei Sl-1210 in attesa di reperire i cavi di segnale di ricambio.
Per la pulizia dello chassis e del braccio pensi possa andare bene uno spazzolino da denti e alcool isopropilico?

macgiver
Novizio
Novizio

Data d'iscrizione : 21.01.16
Numero di messaggi : 16
Provincia (Città) : Lecce
Impianto : (non specificato)

Torna in alto Andare in basso

Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter) Empty Re: Technics SL1200MKII (SL1210MKII) smontato e calibrato (valter)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
