Messaggio Da pircri72 il Mar 6 Feb 2018 - 18:44

Buona sera ragazzi...nella presentazione raccontavo di aver riesumato alcuni componenti del mio vecchio impianto in particolare:

Pre Amplificatore Technics  SU A8
Amplificatore Technics        SE A7
Equilizzatore Grafico Teac    EQA 20

20 anni fa il tutto era collegato in modo da ottenere un sistema per mixare, quindi con mixer piatti etc.
Oggi pero' riscontro diverse difficoltà nel collegare anche una sola sorgente, o meglio non riesco a far interfacciare il Preamplificatore, amplificatore e equilizzatore ( non ricordo i collegamenti tra i componenti appena citati )

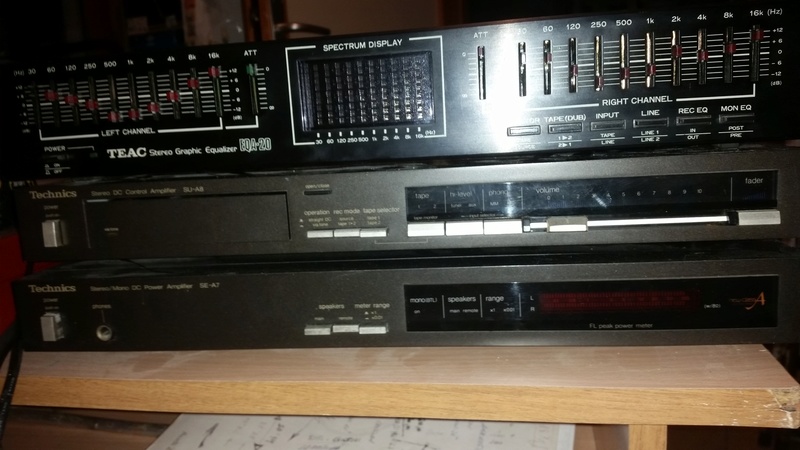

Chiedo aiuto a voi ...se riesco allego fronte e retro dei componenti.....


Grazie a presto

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mar 6 Feb 2018 - 19:35

Le entrate dell'equalizzatore le colleghisul pre a tape rec out, le uscite a tape playback. Quindi lo inserisci e disinserisci utilizzando il relativo tasto tape monitor.

Hello
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Mar 6 Feb 2018 - 20:06

Grazie gentilissimo......
Il segnale della sorgente dovrei inserirlo in LINE IN dell' equilizzatore?

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mar 6 Feb 2018 - 21:00

No, le inserisci ognuna negli ingressi a loro dedicati del preamplificatore.

Hello
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Mer 7 Feb 2018 - 10:40

Inizio a capire.....forse!!!
Abilitando il TAPE il segnale della sorgente viene gestito dall' EQUALIZZATORE....mentre disabilitando Il TAPE viene escluso l' equilizzatore e il segnale dal preamplificatore all' amplificatore e' diretto.

Gli ingressi Line in e Mon out devono rimanere liberi?


stasera provo e ti faccio sapere

Ti ringrazio tanto

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mer 7 Feb 2018 - 13:13

Penso che tu abbia capito QUASI tutto  ... Very Happy

Lascia perdere i collegamenti "tape" dell'equalizzatore. Dall'uscita tape 1 rec out del pre devi andare nel line in 1 dell'equalizzatore, e dall'uscita Mon Out dell'equalizzatore devi rientrare nell'ingresso tape 1 playback sul pre.

In questo modo inserirai e disinserirai l'equalizzatore semplicemente premendo il tasto tape monitor 1 sul pre.

Gli altri collegamenti tra sorgente e pre e tra pre e finale sono corretti Oki .

Hello
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Mer 7 Feb 2018 - 16:56

Ciao Luca ho provato...ma purtroppo non va'.
Mi spiego meglio.......il suono passa per l' equilizzatore ma non c'e' verso di poterlo gestire con i cursori del volume ne tantomeno con quelli per la regolazione alti medi bassi etc. praticamente come se non ci fosse..lo spectrum rileva il segnale ma nulla piu'.
Mi sfugge qualcosa..... io proprio non ricordo i vecchi collegamenti....

Perdona la mia pesantezza

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mer 7 Feb 2018 - 17:59

Hai provato a premere il tasto "Mon eq" ?

avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mer 7 Feb 2018 - 18:54

@pallapippo ha scritto:Hai provato a premere il tasto "Mon eq" ?

... preciso: se senti il suono premendo il tasto tape 1 sul pre, vuol dire che i collegamenti sono corretti (il segnale esce dal pre, va all'equalizzatore e da lì rientra nel pre:: se non fossero corretti non dovresti sentire nulla ...).

Ripeto: hai premuto il tasto "Mon eq" sull'equalizzatore ? Se non fosse pigiato, ascolteresti il suono pari pari come è entrato ... perché avresti disinserito il circuito di equalizzazione sull'uscita monitor, che dovrebbe essere quella che stai utilizzando ...  Wink .

Hello
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Mer 7 Feb 2018 - 23:07





Apri le foto cliccandoci sopra, oppure scaricale ed aprile sul pc.

Ti ho indicato come fare i collegamenti (quello che va in aux è la sorgente), e quali penso siano i tasti da premere su equalizzatore e pre (su quest'ultimo con qualche riserva perché nella foto non sono sicuro di leggere correttamente le scritte ...).

Hello
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Gio 8 Feb 2018 - 11:51

Embarassed Embarassed scusa se rispondo solo ora....si stasera riprovo, anche se ricordo comunque di aver provato anche quella configurazione Shocked

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Lun 12 Feb 2018 - 11:43

Ciao Luca...ho provato e riprovato ma purtroppo senza riuscire nell' intento....
a questo punto penso ci sia un guasto sull' equilizzatore ..... Sad

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da pallapippo il Lun 12 Feb 2018 - 11:46

Sad
avatar
pallapippo
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.08
Numero di messaggi : 5319
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.


cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.

distr. di rete: by bobby052cavihifi.


Torna in alto Andare in basso

Re: equ

Messaggio Da valterneri il Lun 12 Feb 2018 - 22:01

@pircri72 ha scritto:...ho provato e riprovato ...
... penso ci sia un guasto sull'equilizzatore ...
Non è possibile,
dentro l'equalizzatore non ci sono integrati in comune ai due canali nell'area non funzionante,
e se fosse guasto l'alimentatore non funzionerebbe ciò che funziona.

Hai due modi per collegarlo,
il primo è questo:



è simile a come hai già fatto,
ma nota che si entra su linea 2.

se usi questo modo devi impostare:

Preamplificatore:
Operation select: straight DC
Recording mode selector: source
Tape selector: Tape 1
Tape monitor selector: attivato
Hi-level (tuner/aux) / Phono: a tua scelta

Equalizzatore:

Monitor: premuto (Tape)
Tape dub: sollevato
Input: sollevato (line)
Line: sollevato (line 2)
Rec Eq: sollevato (out)
Mon Eq: premuto (post)


2° modo di collegarlo:



Usando questo devi impostare:

Preamplificatore:

Operation selector: sollevato (via tone)
Recording mode selector: sollevato (source)
Tape selector: sollevato (Tape 1)
Tape monitor selector: disattivato
Hi-level ( tunet/aux) / Phono: a tua scelta

Equalizzatore:

Monitor: sollevato
Tape Dub: sollevato
Input: sollevato
Line: sollevato
Rec Eq: sollevato
Mon Eq: premuto (post)

Scegli o provalo entrambi con precisione e ... buona fortuna!
avatar
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 4030
Provincia (Città) : -
Impianto : -

Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Mar 13 Feb 2018 - 19:40

Ciao Grazie per il disturbo e per la spiegazione dettagliata.....
Ho provato entrambi le configurazioni ...
La prima non funziona...
La seconda ho notato che alzando il volume dell' ampli, in cassa si sente il segnale della sorgente...un suono quasi impercettibile con un leggero fruscio.....pero' ho constatato che con il cursore volume dell' equilizzatore riesco a gestire il volume dello stesso

Devo premettere che tutti i led dei cursori dell 'equilizzatore sono brucciati e non si accendono, non vorrei che in qualche modo il segnale in uscita sia condizionato da questo fattore..

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da valterneri il Mar 13 Feb 2018 - 23:04

@pircri72 ha scritto:... devo premettere che tutti i led dei cursori dell 'equilizzatore sono bruciati e non si accendono ..
invece io contavo sul loro corretto funzionamento
perché in un precedente post avevi scritto:
"lo spectrum rileva il segnale"
e contavo anche che la sorgente si sentisse correttamente,
e non precariamente.

Comunque consolati,
gli equalizzatori grafici non servono a nulla
ed è meglio non usarli,
né possono correggere le carenze delle casse,
né quelle dell'ambiente,
e per adattare il suono ai gusti personali
sono troppo selettivi.
avatar
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 4030
Provincia (Città) : -
Impianto : -

Torna in alto Andare in basso

Re: equ

Messaggio Da pircri72 il Mer 14 Feb 2018 - 10:34

Lo spectrum funziona....sono le luci delle levette fulminate...
Si alla fine lascio perdere..molti sconsigliano l' EQU altri no......la mia era proprio una questione di riuscita nel far funzionare i componenti come erano in passato..
Grazie sei stato molto gentile

pircri72
Novizio
Novizio

Data d'iscrizione : 06.02.18
Numero di messaggi : 9
Provincia (Città) : CAGLIARI
Impianto : Technics JBL Teac

Torna in alto Andare in basso

Re: equ

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
