Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Ven 6 Ott 2017 - 13:21

Salve a tutti, qualcuno può dirmi come andrebbero collegate queste casse? Premetto che non ho i cavi e quindi dovrei improvvisare. Grazie.

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Ven 6 Ott 2017 - 13:30

c'è poco da improvvisare
devi comprare o assemblare un cavo xlr femmina dalla parte della cassa attiva e dall'altra parte se dici cosa devi collegare te lo diciamo
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da Masterix il Ven 6 Ott 2017 - 13:38

Dalla foto sembrerebbe che quello sotto la scritta "INPUT +6dBm" sia un connettore XLR maschio.
A quale componente (preampli, DAC, scheda audio?) dovresti collegarle?
Il cavo dovrà avere da un lato un XLR femmina, come questo...



...e dall'altro dipende da quali connessioni sono presenti sulla sorgente.

EDIT: Ooops... ti hanno già risposto.
avatar
Masterix
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.10.09
Numero di messaggi : 4069
Località : Marche
Occupazione/Hobby : Motociclista/Operaio
Provincia (Città) : AN (Jesi)
Impianto :
Spoiler:
sorgente - Musica liquida da PC con Foobar2000
DAC - Audio-gd NFB-1 ES9018
ampli - Denon PMA-1500ae
diffusori - Klipsch RB-81MKII
cavo USB - Audio-gd USB cable
cavi segnale - Thender silver DIY
cavi segnale - Mogami W2534 XLR
cavi potenza Wf - QED Silver Anniversary XT
cavi potenza Tw - Ricable U40

amp cuffie - Audio-gd NFB-1 Amp
cuffie - HifiMan HE400i
cavo cuffie - Mogami W2534


Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Ven 6 Ott 2017 - 14:35

Grazie prima di tutto, visto che sono casse amplificate volevo collegare al connettore audio della scheda madre del mio Pc (per provare) poi volevo anche provarlo con un lettore dvd per ascoltare i numerosi cd che ho. Si può fare qualcosa? Non si potrebbe provare una soluzione di fortuna, magari un cavo autocostruito e se poi va tutto bene potrei procedere all'acquisto del cavo?

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da Masterix il Ven 6 Ott 2017 - 15:04

Per il collegamento alla scheda audio integrata del PC ti basta un cavo come questo...



Se vuoi collegare i diffusori direttamente al DVD player la vedo un po' più dura, come regoleresti il volume?
In ogni caso ti occorrerebbero due cavi come questo.

avatar
Masterix
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.10.09
Numero di messaggi : 4069
Località : Marche
Occupazione/Hobby : Motociclista/Operaio
Provincia (Città) : AN (Jesi)
Impianto :
Spoiler:
sorgente - Musica liquida da PC con Foobar2000
DAC - Audio-gd NFB-1 ES9018
ampli - Denon PMA-1500ae
diffusori - Klipsch RB-81MKII
cavo USB - Audio-gd USB cable
cavi segnale - Thender silver DIY
cavi segnale - Mogami W2534 XLR
cavi potenza Wf - QED Silver Anniversary XT
cavi potenza Tw - Ricable U40

amp cuffie - Audio-gd NFB-1 Amp
cuffie - HifiMan HE400i
cavo cuffie - Mogami W2534


Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Ven 6 Ott 2017 - 15:58

Già, il volume,  ma l'attenuatore sulla cassa dovrebbe corrispondere ad un rudimentale volume, giusto? Tutti questi cavi sono dei normali cavi di segnale, per cui se prendo un cavo di segnale scoperto (magari collegato da un lato al lettore dvd) e collego con delle pinzette il polo +, polo - e massa all'ingresso della cassa dovrebbe funzionare giusto?

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Ven 6 Ott 2017 - 16:06

senza rudimentale, ma poi per abbassare il volume devi volare come una scimmia da una cassa all'altra
puoi mettere in mezzo tra sorgente e casse amplificate uno scatolotto con un potenziometro, se non ronza puoi risolvere così
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da giucam61 il Ven 6 Ott 2017 - 16:19

Ma ne hai una o due?
avatar
giucam61
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.09.15
Numero di messaggi : 7218
Occupazione/Hobby : lettura,sport
Provincia (Città) : verona
Impianto : .

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Ven 6 Ott 2017 - 18:07

Due. La vedo un po complicata, magari con calma proverò  a fare una prova. Però, se devo collegarle al PC non credo serva nessun regolatore di volume in quanto le casse verrebbero pilotate dal volume dello stesso PC e credo che la stessa cosa sia se le volessi collegare ad una TV tramite l'uscita delle cuffie. Il problema sarebbe solo per il collegamento al lettore dvd, ma per fare una prova va bene.

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da giucam61 il Ven 6 Ott 2017 - 21:06

Sono di un marchio conosciuto?
L'audio del DVD lo senti attraverso il Tv,sarà penalizzato dal dac interno di bassa qualità Sad
avatar
giucam61
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.09.15
Numero di messaggi : 7218
Occupazione/Hobby : lettura,sport
Provincia (Città) : verona
Impianto : .

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Ven 6 Ott 2017 - 23:21

@giucam61 ha scritto:sarà penalizzato dal dac interno di bassa qualità Sad

quoto, con quelle casse minimo un primare se no non le apprezzi
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da Masterix il Ven 6 Ott 2017 - 23:39

@lello64 ha scritto:
@giucam61 ha scritto:sarà penalizzato dal dac interno di bassa qualità Sad

quoto, con quelle casse minimo un primare se no non le apprezzi



Very Happy
avatar
Masterix
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.10.09
Numero di messaggi : 4069
Località : Marche
Occupazione/Hobby : Motociclista/Operaio
Provincia (Città) : AN (Jesi)
Impianto :
Spoiler:
sorgente - Musica liquida da PC con Foobar2000
DAC - Audio-gd NFB-1 ES9018
ampli - Denon PMA-1500ae
diffusori - Klipsch RB-81MKII
cavo USB - Audio-gd USB cable
cavi segnale - Thender silver DIY
cavi segnale - Mogami W2534 XLR
cavi potenza Wf - QED Silver Anniversary XT
cavi potenza Tw - Ricable U40

amp cuffie - Audio-gd NFB-1 Amp
cuffie - HifiMan HE400i
cavo cuffie - Mogami W2534


Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Ven 6 Ott 2017 - 23:44

esatto.... la classica cartina tornasole... spietate se il resto della catena non è in ordine... ah giucam.... ti preoccupi del dac.... dio bono ... le casse con l'attacco 3/4 pollice gas...
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da giucam61 il Sab 7 Ott 2017 - 0:37

Ma se anche suonassero bene... con l'audio del TV...
con la musica ne ho sentite poche di amplificate andare bene,e anche quelle non potevi ascoltarle per molto
avatar
giucam61
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.09.15
Numero di messaggi : 7218
Occupazione/Hobby : lettura,sport
Provincia (Città) : verona
Impianto : .

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Sab 7 Ott 2017 - 11:58

Capito, le lascio li dove sono e mi dedico ad altro. Grazie per i consigli.

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da potowatax il Sab 7 Ott 2017 - 13:28

@angelo1968 ha scritto:Capito, le lascio li dove sono e mi dedico ad altro. Grazie per i consigli.

Ma no... perché?

Se ho capito, le casse almeno si dovrebbero accendere giusto? Puoi provare a sentire se amplificano anche toccando i pin della presa con i puntali di un tester posizionato sulle misurazioni di resistenza. Mi raccomando parti sempre da 0 con l'attenuatore.

Per collegarle al pc fai così:

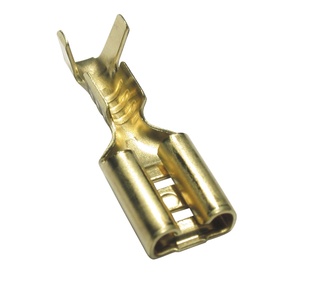

compra un paio di auricolari da pc economici da 3 o 4 euro da cannibalizzare. Meglio se ce li hai già e magari non vedevi l'ora di buttarli.
Usa il jack per collegare l'audio del pc e taglia via gli auricolari. Spella il filo che rimane quanto basta per collegare alla fine questi faston:

che puoi trovare praticamente dovunque...
collega i fili come viene indicato qui: (il disegno l'ho preso da audiocostruzioni.com)


Ovviamente tu avrai i fili del jack e non dello spinotto RCA. XLR femmina o maschio non fa differenza, l'importante è non cortocircuitare 2 con gli altri pin.
Prova prima una cassa e poi l'altra partendo con l'attenuatore da 0 e con 5 euro ti togli ogni dubbio.

_________________
Gianni
Tra i piaceri della vita, solo all'amore la musica è seconda. Ma l'amore stesso è musica. Puskin Aleksandr
avatar
potowatax
Moderatore
Moderatore

Data d'iscrizione : 07.05.12
Numero di messaggi : 1674
Località : Roma
Occupazione/Hobby : Scuola / Viandante
Provincia (Città) : Roma (IT) / Newmains (UK)
Impianto : Cliccare per leggere:
Spoiler:

---------------------------------------------------
SETUP PRINCIPALE

MEDIA PLAYER: Daphile con Logitech Music Server
CD PLAYER: Sony CDP 970
TRASPORTO: Audio-gd DI-V3s,
DAC: Bushmaster MK1
AMPLI: Denon PMA-520AE
CAVI SEGNALE: Proel autocostruiti con connettori Nakamichi
CAVO DI POTENZA: WURTH 2xAWG12 High resolution audio interconnecting cable
DIFFUSORI: Paradigm Atom Monitor V.7

---------------------------------------------------
SETUP IN CAMERA

SORGENTE: MacBook Pro late 2016,
STORAGE: Synology DS214se,
DAC/AMPLI CUFFIE: Fiio E10 / Little Dot I+
CUFFIE: Beyerdynamic DT990 Pro 250 Ohm, JVC HA-S400-B-E, Skullcandy Aviator

DIFFUSORI ATTIVI: Cambridge Soundworks digital 2.1[/size]
---------------------------------------------------
ASCOLTO ANALOGICO

TURNTABLE: Technics SL-d303 con testina AT3600
AMPLI: Technics SU-700 classe A
DIFFUSORI: Autocostruiti DCAAV Faital 3fe22

---------------------------------------------------
In panchina:
AMPLI: Breeze Audio TPA3116
DIFFUSORI: Vintage Sony SS-70[/size]


http://www.photoduets.com

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Sab 7 Ott 2017 - 19:07

Messa così la cosa si può fare, farò senz'altro la prova e vediamo come va a finire.

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da potowatax il Sab 7 Ott 2017 - 19:32

@angelo1968 ha scritto:Messa così la cosa si può fare, farò senz'altro la prova e vediamo come va a finire.

Ok

... per sicurezza, ovviamente, fai un giro di nastro isolante ai faston Wink

_________________
Gianni
Tra i piaceri della vita, solo all'amore la musica è seconda. Ma l'amore stesso è musica. Puskin Aleksandr
avatar
potowatax
Moderatore
Moderatore

Data d'iscrizione : 07.05.12
Numero di messaggi : 1674
Località : Roma
Occupazione/Hobby : Scuola / Viandante
Provincia (Città) : Roma (IT) / Newmains (UK)
Impianto : Cliccare per leggere:
Spoiler:

---------------------------------------------------
SETUP PRINCIPALE

MEDIA PLAYER: Daphile con Logitech Music Server
CD PLAYER: Sony CDP 970
TRASPORTO: Audio-gd DI-V3s,
DAC: Bushmaster MK1
AMPLI: Denon PMA-520AE
CAVI SEGNALE: Proel autocostruiti con connettori Nakamichi
CAVO DI POTENZA: WURTH 2xAWG12 High resolution audio interconnecting cable
DIFFUSORI: Paradigm Atom Monitor V.7

---------------------------------------------------
SETUP IN CAMERA

SORGENTE: MacBook Pro late 2016,
STORAGE: Synology DS214se,
DAC/AMPLI CUFFIE: Fiio E10 / Little Dot I+
CUFFIE: Beyerdynamic DT990 Pro 250 Ohm, JVC HA-S400-B-E, Skullcandy Aviator

DIFFUSORI ATTIVI: Cambridge Soundworks digital 2.1[/size]
---------------------------------------------------
ASCOLTO ANALOGICO

TURNTABLE: Technics SL-d303 con testina AT3600
AMPLI: Technics SU-700 classe A
DIFFUSORI: Autocostruiti DCAAV Faital 3fe22

---------------------------------------------------
In panchina:
AMPLI: Breeze Audio TPA3116
DIFFUSORI: Vintage Sony SS-70[/size]


http://www.photoduets.com

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Sab 7 Ott 2017 - 19:39

Non volevo aprire un nuovo post, ma sempre in cantina ho trovato una vecchia cassa per strumenti musicali, marca Ranger. L'ho aperta ed ho trovato qualcosa che sembrerebbe un alimentatore? Vi posto un paio di foto così magari qualcuno può dirmi cosa sono.



angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Dom 8 Ott 2017 - 15:21

@potowatax ha scritto:
@angelo1968 ha scritto:Capito, le lascio li dove sono e mi dedico ad altro. Grazie per i consigli.

Ma no... perché?

Se ho capito, le casse almeno si dovrebbero accendere giusto? Puoi provare a sentire se amplificano anche toccando i pin della presa con i puntali di un tester posizionato sulle misurazioni di resistenza. Mi raccomando parti sempre da 0 con l'attenuatore.

Per collegarle al pc fai così:
compra un paio di auricolari da pc economici da 3 o 4 euro da cannibalizzare. Meglio se ce li hai già e magari non vedevi l'ora di buttarli.
Usa il jack per collegare l'audio del pc e taglia via gli auricolari. Spella il filo che rimane quanto basta per collegare alla fine questi faston:

che puoi trovare praticamente dovunque...
collega i fili come viene indicato qui: (il disegno l'ho preso da audiocostruzioni.com)


Ovviamente tu avrai i fili del jack e non dello spinotto RCA. XLR femmina o maschio non fa differenza, l'importante è non cortocircuitare 2 con gli altri pin.
Prova prima una cassa e poi l'altra partendo con l'attenuatore da 0 e con 5 euro ti togli ogni dubbio.



Non credo di aver capito bene o meglio mi trovo un cavo termianto da un lato con uno spinotto jack, il cavo è composto da soli due fili uno rosso ed uno bianco, allora come devo collegare questi due cavi al faston?

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Dom 8 Ott 2017 - 15:30

@angelo1968 ha scritto:Non volevo aprire un nuovo post, ma sempre in cantina ho trovato una vecchia cassa per strumenti musicali, marca Ranger. L'ho aperta ed ho trovato qualcosa che sembrerebbe un alimentatore? Vi posto un paio di foto così magari qualcuno può dirmi cosa sono.[url=https://servimg.com/view/18307994/15]

è un trasformatore, probabilmente di accoppiamento, e un crossover
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Dom 8 Ott 2017 - 15:52

Grazie per il chiarimento. Per caso puoi aiutarmi con il mio post precedente? il cavo è un cavo per caricare il cellulare dall'altra parte c'era la presa dell'accendi sigari il cavo rosso è l positivo mentre il cavo bianco è il negativo.

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Dom 8 Ott 2017 - 16:20

@angelo1968 ha scritto:Grazie per il chiarimento. Per caso puoi aiutarmi con il mio post precedente? il cavo è un cavo per caricare il cellulare dall'altra parte c'era la presa dell'accendi sigari il cavo rosso è l positivo mentre il cavo bianco è il negativo.

dal poco che ho capito è uno spinotto mono e non sarebbe adatto a collegare il cellulare
se sai saldare ti spieghiamo che spinotti comprare e come collegarli
o meglio ancora prendi questo, di sicuro non sbagli e non ci pensi più

https://www.amazon.it/Audio-Stereo-PICCOLO-Monacor-MCA-329J/dp/B001TWNLKY/ref=sr_1_19?ie=UTF8&qid=1507472394&sr=8-19&keywords=xlr+jack+3.5
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da angelo1968 il Dom 8 Ott 2017 - 16:25

Quindi non posso collegare il rosso ed il bianco ad una spina xrl?

angelo1968
Affezionato
Affezionato

Data d'iscrizione : 03.08.10
Numero di messaggi : 194
Impianto : Ho tutti gli impianti: impianto elettrico, del gas e anche idrico oltre che fognario!

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da lello64 il Dom 8 Ott 2017 - 16:25

angelo quante casse hai?
avatar
lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 9677
Provincia (Città) : bologna
Impianto : x+y

Torna in alto Andare in basso

Re: Collegamento vecchia cassa amplificata

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
