Amplicuffie Pass Labs in classe A (cinese)

pallapippo ha scritto:Hai provato ad utilizzare quest'ampli cuffia come pre?

a dire il vero no. Stamattina ho fatto un po' di test con i potenziometri e...

stranamente quello "di serie" offre un suono piu' limpido dell'alps Blu. Incredibile. Non e' necessario cambiarlo.

Non credo vada benissimo come pre. Lo utilizzerei solo come amplicuffie...

pincellone ha scritto:

pallapippo ha scritto:Hai provato ad utilizzare quest'ampli cuffia come pre?

Non credo vada benissimo come pre. Lo utilizzerei solo come amplicuffie...

Te lo chiedevo perché nell'inserzione scrivono (se attendibile, ovviamente):

This is a assembled kit of an audiophile grade class A headphone amplifier which can also be used as a high quality class A preamplifier. E a me come tale potrebbe far comodo...

pincellone ha scritto:Stamattina ho fatto un po' di test con i potenziometri e...

stranamente quello "di serie" offre un suono piu' limpido dell'alps Blu. Incredibile. Non e' necessario cambiarlo.

Ottimo!!!

L'ho fatto vedere al mio amico personal guru... a parte che è molto diverso dallo schema del Pass (riferisco, potendo sbagliare: in meglio perché non ha lo zener; in peggio perché il Pass ha il "carico dinamico" mentre questo ad occhio gli sembra che faccia il solito lavoro in modo più rozzo, con le resistenze che si vedono al centro... ma, ripeto, ha dato un'occhiata affrettata, e potrei anche aver riferito male cose che non padroneggio ), suggeriva eventualmente di cambiare anche quelli che ad occhio sembrano essere 2 condensatori elettrolitici sull'uscita. Se confermi che sono effettivamente tali, di che valore sono?

Aggiunta:

la mia cuffia da 75 Ohm è da intendersi "a bassa impedenza"?

Volevo cambiarli anche io, ma non li ho a portata di mano. Sono da 680uF 35V. Sicuramente i Panasonic FM farebbero un gran bel lavoro. A dire il vero ne ho un paio da 1000uF a portata di mano, forse un po' troppo, ma quasi quasi li provo...

Le tue cuffie sono tutt'altro che a bassa impedenza. Diciamo che per bassa impedenza intenderei intorno ai 35 ohm.

Comunque, le mie Senns sono da 50 ohm vanno alla grande, ho notato un peggioramento con cuffie ad impedenza piu' alta, ma forse dipende solo dal modello.

http://www.sennheiser.com/sennheiser/home_de.nsf/root/private_headphones_audiophile-headphones_005342?Open&row=3

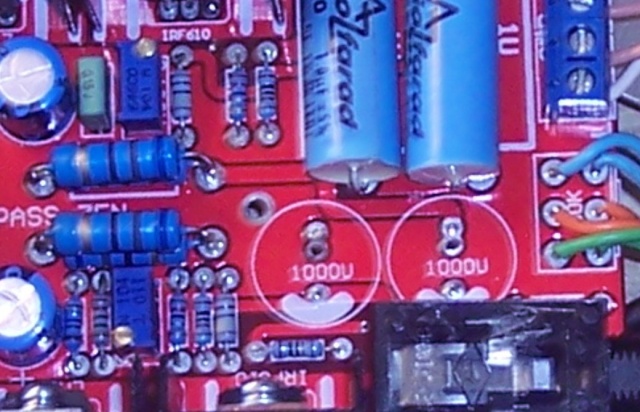

Piccolo aggiornamento. Ho tolto i condensatori in uscita ELNA RJM da 680uf e ho visto chiaramente che la pcb li prevedeva da 1000uF, proprio quelli che avevo in casa. Cosi' ho montato i Panasonic FM, ma a dire il vero non ho notato grandissimi cambiamenti, quindi direi tutto sommato che gli ELNA di serie fanno gia' un ottimo lavoro. Se proprio vi va di sostituirli, prendeteli da 680uF e non da 1000uF.

Ho inoltre rimesso il potenziometro che era arrivato assieme alla scheda. Sorprendentemente si sente decisamente meglio rispetto all'Alps blu che avevo acquistato da RS Components, non so chiaramente spiegarmi il perche'...

E' la prima volta che mi succede che l'Alps venga battuto alla grande da un anonimo pot cinese...

Insomma, questa scheda va gia' abbastanza bene cosi' com'e', a parte i condensatori in ingresso che fanno proprio cag.. ehm che vale proprio la pena di sostituire.

Ciao Pincellone
Che ne pensi di questo?
Sembra l'aggiornamento di quello che hai tu.
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=320443104747&ssPageName=STRK:MEWAX:IT
Stefano

dankan73 ha scritto:Ciao Pincellone
Che ne pensi di questo?
Sembra l'aggiornamento di quello che hai tu.
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=320443104747&ssPageName=STRK:MEWAX:IT
Stefano

Molto interessante, anche se costa il doppio rispetto a quello che ho. Il bello di quell'amplicuffie e' che da tantissimo per 30 euro. Questo probabilmente sarà migliore. la mia impressione e' che la sezione amplicuffie sia identica, ma in piu' c'e' anche un preamp.

Costa il doppio e ha anche bisogno di un trafo con due secondari.
Non capisco perchè hanno disposto la piazzola del pot dalla parte opposta dell'uscita cuffie.
Sono comunque tentato di prenderlo.
Anche perchè la mia nuova sure ta 2024 meral_mod ha bisogno di un pre.

Ma ho appena ordinato il materiale per modificare il mio project.

Ho anche un cmoy che va molto bene.
E in effetti mi servirebbe un Dac usb invece di un ampli cuffie......
Stefano

vorrei acquistare il kit .ma solo JIMAUDIO lo vende?
ho scritto 2 email ,ha risposto di avere pazienza.
sono passate tre settimane.
saluti roberto

roberto bettini ha scritto:vorrei acquistare il kit .ma solo JIMAUDIO lo vende?
ho scritto 2 email ,ha risposto di avere pazienza.
sono passate tre settimane.
saluti roberto

Io l'ho trovato solo li' e a quanto pare adesso scarseggia... Se interessasse a parecchi si potrebbe anche pensare di costruire delle pcb, l'assemblaggio e' banale.

Non ho il circuito di quel progetto, ma qualcosa di meglio che e' stato tra l'altro realizzato da un ragazzo italiano e' disponibile qui:

http://gilmore2.chem.northwestern.edu/projects/showfile.php?file=pellerano_prj.htm

La base è sempre l'ampli di Nelson Pass, lo Zen... I transistor sono gli stessi del cinese. Anzi mi viene da pensare che i cinesi abbiano copiato anche un po' dal progetto di Marcello Pellerano.

Marcello sembra una persona molto disponibile (gli ho scritto una volta e mi ha risposto abbastanza velocemente).

roberto bettini ha scritto:vorrei acquistare il kit .ma solo JIMAUDIO lo vende?
ho scritto 2 email ,ha risposto di avere pazienza.
sono passate tre settimane.
saluti roberto

Tornato in vendita, ne è rimasto uno solo disponibile (un minuto fa ce n'erano 2)...
Saluti a go-go,
Grrr...

Grazie Tigre!

Ciao a tutti,
invoco la supervisione di un paziente e più esperto forumista che mi confermi la bontà (e consolidi le scelte) della seguente lista della spesa, composta sulla base delle indicazioni trovate in questo topic e, ovviamente, votata all'affinamento dell'amplificatorino in oggetto.
Spero che tale "vademecum" possa tornare utile anche ad altri...

TRASFORMATORE
Il toroidale raccomandato da Pincellone:
http://it.rs-online.com/web/search/searchBrowseAction.html?method=searchProducts&searchTerm=2786992&x=21&y=14

PRESA IEC + PORTAFUSIBILE + INTERRUTTORE
Potrebbe la seguente essere una buona soluzione "tutto in uno"?:
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2111001

FUSIBILE 10A 20X5 cm
Un paio di esempi:
http://www.audiophonics.fr/slow-blown-fuse-5x20mm-1000a-p-4373.html
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=5371026

POTENZIOMETRO 50KOhm
Alps logaritmico. Per quanto Pincellone l'abbia testato (ammesso sia lo stesso) con risultati deludenti, vorrei comunque provare a prenderlo, al limite lo riciclerò (spero...) per altri progetti.
http://www.audiophonics.fr/potentiometre-alps-stereo-rk27-haute-qualite-50kohm-p-2217.html
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2369604
Possibile che da RS costi il doppio rispetto ad Audiophonics? Non c'è dubbio che ambedue vendano pezzi originali...

MANOPOLA POTENZIOMETRO
Non ho ben capito il diametro (del foro di ingresso) da scegliere affinché sia compatibile con l'Alps (o il cinese in dotazione).

CONDENSATORI POLIPROPILENE DI INGRESSO DA 1uF
Penso che un modello a scelta tra quelli indicati (anche a seconda di quanto si è disposti a spendere...) possa andare comunque bene;
Mundorf MCap MKP: http://www.audiophonics.fr/condensateur-mundorf-mcap-250v-100uf-p-3256.html
Mundorf MCap ZN: http://www.audiophonics.fr/mundorf-mcap-630v-100uf-p-4031.html
Mundorf MCap Supreme: http://www.audiophonics.fr/condensateur-mundorf-mcap-supreme-10uf-800v-p-1001.html
Audyn Cap Plus: http://www.audiophonics.fr/capacitor-audyn-cap-plus-100uf-800vdc-p-3572.html
Amphom PIO: http://www.audiophonics.fr/ampohm-capacitor-paper-oil-pfxalal-630vdc-100uf-p-4459.html
C'è un condensatore tra i citati che presenta controindicazioni? Che so, voltaggio inadeguato, dimensioni fisiche eccessive, vattelapesca...

CONDENSATORI ELETTROLITICI DA 3300uF 35V
Ho già acquistato (sempre da Jim audio) 2 Panasonic FC, vanno bene?

CONDENSATORI ELETTROLITICI D'USCITA DA 680uF/1000uF
Quale/i tra i seguenti sarebbe/ro il/i più indicato/i?
- Elna Cerafine ROA 35V: http://cgi.ebay.it/ELNA-For-Audio-ROA-Cerafine-35V-1000UF-HI-FI-Capacitor_W0QQitemZ290358313643QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item439ab442ab
- Elna Cerafine ROA 25V: http://cgi.ebay.it/ELNA-For-Audio-ROA-Cerafine-25V-1000UF-HI-FI-Capacitor_W0QQitemZ290358313129QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item439ab440a9
- Elna Cerafine ROA 50V: http://cgi.ebay.it/ELNA-For-Audio-ROA-Cerafine-16V-1000UF-HI-FI-Capacitor_W0QQitemZ300355966829QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item45ee9c576d
- Rubycon MHZ 16V: http://cgi.ebay.it/6-Rubycon-MHZ-16V-680UF-LOW-ESR-Motherboard-Capacitor_W0QQitemZ300366699856QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item45ef401d50
- Rubycon MCZ 10V: http://cgi.ebay.it/6-Rubycon-MCZ-10V-680UF-LOW-ESR-Motherboard-Capacitor_W0QQitemZ300355622382QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item45ee9715ee

CONDENSATORI ELETTROLITICI BYPASS DA 100uF
- Panasonic FC 63V: http://cgi.ebay.it/10-X-PANASONIC-FC-100uF-63VDC-ELECTROLYTIC-CAPACITOR_W0QQitemZ350266449253QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item518d81dd65
- Nichicon Muse KZ 100uF 25V: http://cgi.ebay.it/2-Nichicon-25V-100UF-MUSE-KZ-for-Audio-HI-FI-Capacitor_W0QQitemZ300368832535QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item45ef60a817
- Nichicon Muse KZ 100uF 16V: http://cgi.ebay.it/2-Nichicon-16V-100UF-MUSE-KZ-for-Audio-HI-FI-Capacitor_W0QQitemZ290371907238QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item439b83aea6
- Nichicon Muse KZ 100uF 50V: http://cgi.ebay.it/2-Nichicon-50V-100UF-MUSE-KZ-for-Audio-HI-FI-Capacitor_W0QQitemZ290371903843QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item439b83a163
- Nichicon Muse FG 100uF 35V: http://cgi.ebay.it/2-Nichicon-35V-100UF-Fine-Gold-FG-for-Audio-Capacitor_W0QQitemZ300368795931QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item45ef60191b

CONTENITORE
Hifi2000 a scelta, suppongo un Galaxy alto 80 mm delle misure minime indispensabili (da valutare una volta ricevuti scheda e trasformatore).

RCA
CMC corpo in rame, isolamento al teflon, placcati oro o argento. Su eBay (dalla Cina ma anche dagli USA e dall'Europa...) si trovano facilmente e a prezzo ottimo.

CAVI
Ecco, qui proprio non so. Quali sono le scelte ideali per i cavi "interni" di segnale, per collegare gli input RCA e l'output PHONO alla piastrina? Meglio che siano schermati? Nel caso, come e dove collego la schermatura? Sono sufficienti "anche solo" isolati, magari al teflon? Sezione minima?

In linea generale, secondo quale parametro si capisce se il valore in Volt dei condensatori è adeguato?

Manca nulla?

Grazie mille e saluti a go-go,
Grrr...

P.S. Una precisazione: i link inseriti servono, per ora, solo per identificare di volta in volta il modello esatto del componente, una volta stilata la lista definitiva farò in modo di razionalizzare al meglio gli acquisti (ispezionando di nuovo la rete in cerca di altri venditori) per risparmiare quanto più possibile sui costi di spedizione...
