UNICUM : musica a quattro mani

Questa estate dissi a Roberto, dopo aver ascoltato le sue casse a due vie “economiche” (l’ultima realizzazione), che mi sarebbe piaciuto costruire con lui due mostricini altrettanto piccoli, sempre a due vie per contenere dimensioni e spesa, ma comunque senza compromessi.
Da non dover dire : …si però se avessi messo quei condensatori migliori……..se sento bene con questi altoparlanti pensa con altri migliori…….Frasi di questo genere le ho fatte un sacco di volte nella mia vitae mi sono ritrovato sempre insoddisfatto.
Questa volta no!!! Con Roberto abbiamo pensato di fare una coppia di casse ricercando la qualità a tutti i livelli. Praticamente un diffusore definitivo.

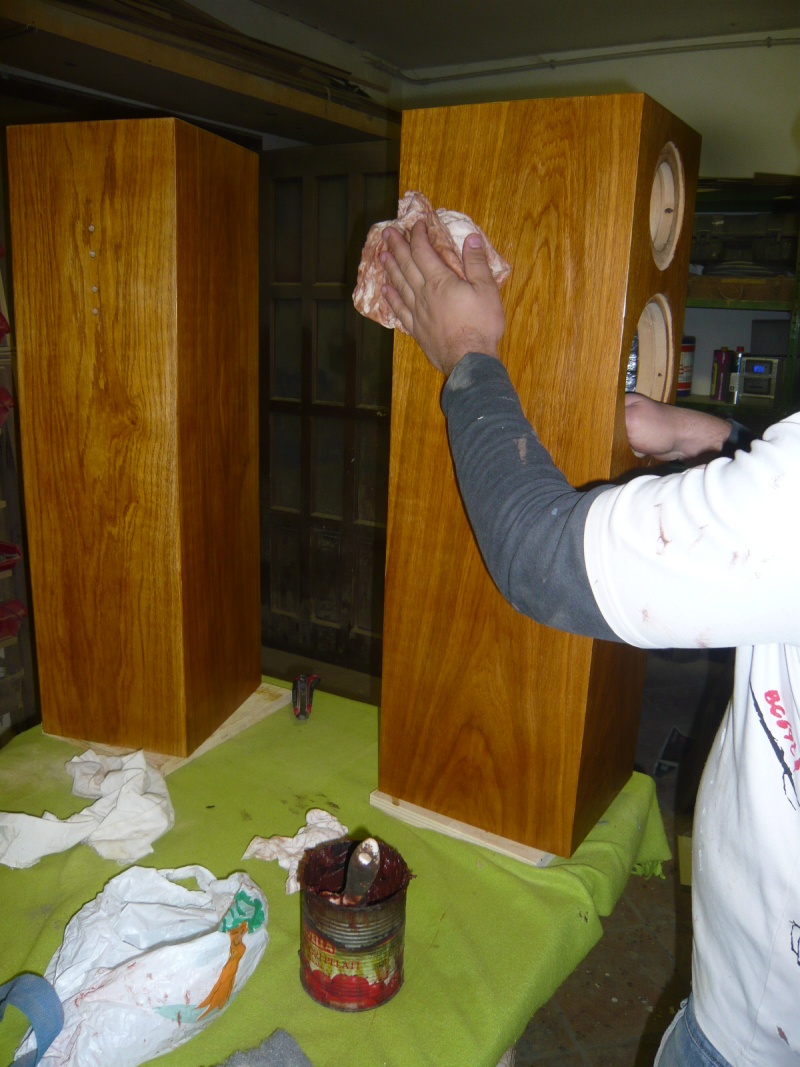

Qui di seguito ci sono fotografate tutte le fasi riguardanti la realizzazione dei due mobili : dal taglio del legno (MDF accoppiato 20mm+20mm) fino alla impiallacciatura (tranciato di rovere da 1mm), preparazione a gommalacca (4 mani scartavetrando con carta spaziata del 240) e infine lucidatura a cera (preparata con essenza di trementina cera d’api ,pece greca e cera di carnauba)dopo aver abrasivato con lana acciaio extra fina tipo mobiliere. Nell’ultima foto si vedono “i due mobiletti” caricati in macchina per essere consegnati  a Roberto che provvederà alla realizzazione della parte tecnica : scelta altoparlanti, progetto crossover, scelta componenti. Questa fase la descriverà lui.
La caratteristica di queste casse – che abbiamo voluto chiamare UNICUM – è che non sono costruite con quattro tavole di legno  ma con tutta una serie di fettine di legno una incollata sull’altra, centinate all’interno, per migliorare le onde posteriori degli AP come vi dirà più esaurientemente Roberto.
Qui di seguito le foto :
" />
" />
" />
" />
" />
" />

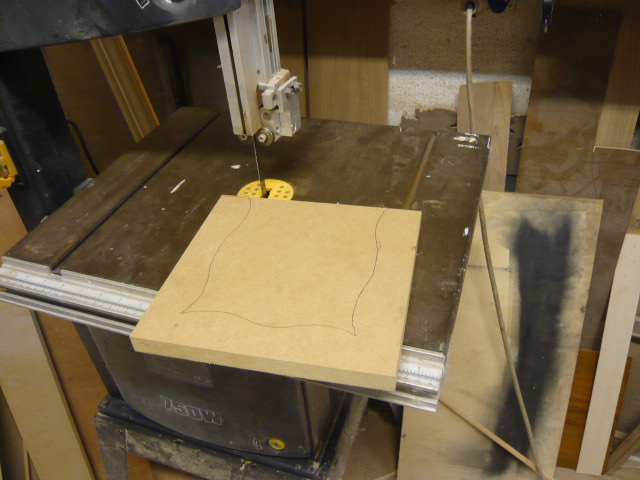

Qui sopra figurano le prime fasi del progetto dell'interno dei diffusori (che è la particolarità di tutta l'opera).Dopo aver scelto il profilo ho fatto su compensato la sagoma per riportarla su tutte le fettine. Ogni fettina è stata così ritagliata con la sega a nastro e poi incollata fino a raggiungere l'altezza voluta considerando la base (4cm) e l'altezza (4 cm) che sono sane.
" />
" />
" />
" />
" />
" />
" />
" />
" />

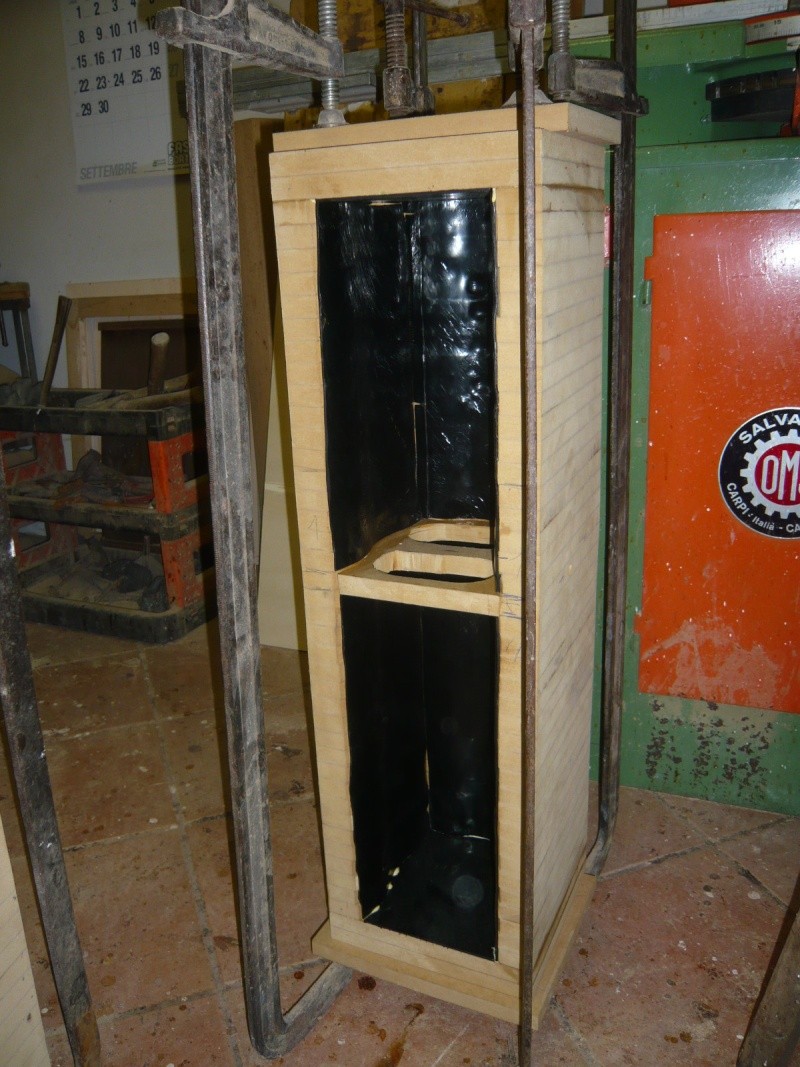

Come avrete visto dall'ultima foto (nonostante i 4 cm di spessore!) c'è anche una fettina di rinforzo all'interno del diffusore ovviamente forata. A questo punto scartavetratura in ogni anfratto, applicazione della guaina, della base e del cappello tavola anteriore (sempre 4 cm) porta AP e foratrura della stessa .

" />" />
" />
" />
" />
" />

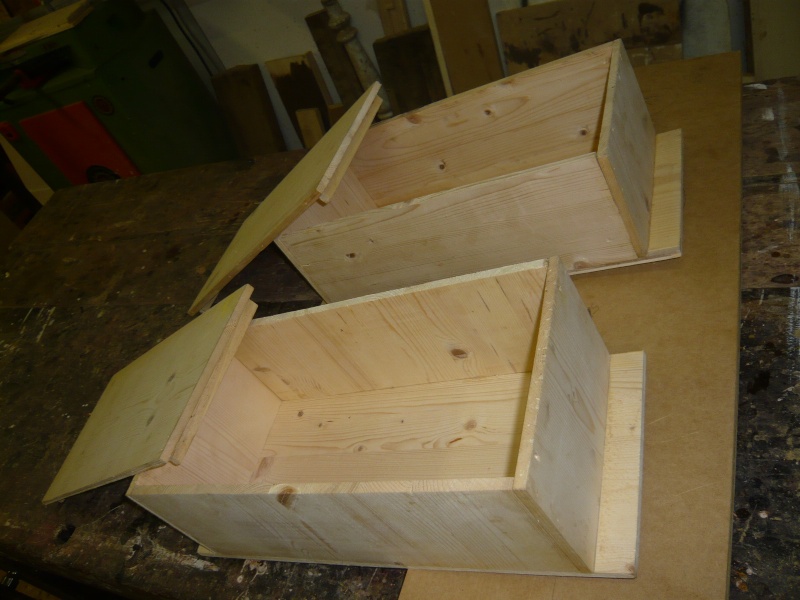

Qui di seguito le due scatole porta crossover che verranno alloggiate all'esterno fissate dietro i diffusori
" />
" />
" />
" />" />
" />
" />
" />
" />
" />
" />
" />
" />

La parte mia è praticamente finita adesso la patata bollente passa a Roberto!!!!

AZZZZZZZZZ qui se fa sul serio....... allora veramente gran bel lavoro
aspettamo roberto che ci dica come le a penzate ,ed che cie le descriva non vedo l'ora de sentille , magari pilotate dai nostri giocattoli

P.S. GRANDI TUTTI E DUE come se dicie .... quanno la classe non e' ARIMEDIATA !!

Ma hai fatto una lavorata pazzesca!!!

Ti auguro di cuore che ne sia valsa la pena, il lavoro è fantastico!

Zio ha scritto:Ma hai fatto una lavorata pazzesca!!!

Ti auguro di cuore che ne sia valsa la pena, il lavoro è fantastico!

Perché...hai dubbi???

A parte gli scherzi a breve ve ne parlerò, ma più che chiacchierare bisognerà "tendere le orecchie"

Fantascientifico il lavoro del buon Massimo....commercialmente poche ditte adottano questi particolari....

Rob

Spettacolare lavoro! complimenti!!!!!!!!

Bellerrime!!! La parte di ebanisteria è fantastica! Per me questo tipo di lavorazione è quasi fantascienza!!!
Ma... mo vediamo che combina Rob... ma... staremo a vedè!

Mauro

Porca pupazzetta che capolavoro...
Complimenti per tutto il lavoro... roba da fantascienza...

Aspetto con ansia l'implementazione elettronica....

Robfug ha scritto:

Zio ha scritto:Ma hai fatto una lavorata pazzesca!!!

Ti auguro di cuore che ne sia valsa la pena, il lavoro è fantastico!

Perché...hai dubbi???

A parte gli scherzi a breve ve ne parlerò, ma più che chiacchierare bisognerà "tendere le orecchie"

Fantascientifico il lavoro del buon Massimo....commercialmente poche ditte adottano questi particolari....

Rob

Mi sono "inventato quella forma interna al fine di abbattere quanto più possibile le risonanze dovute alle stazionarie e, quindi, in fase di progettazione del cross "combattere" esclusivamente con le risonanze proprie dei trasduttori. A proposito dei trasduttori la mia scelta è ricaduta, forse per grande affezione alla serie Classic della Scanspeak oltre alle note prestazioni eccellenti nella loro categoria, sul 18W 8545-00. Il tweeter è il "solito "revelator"...rilevatore per eccellenza ...

Rob

Qui di seguito posto le foto del lavoro di Roberto che appena ricevute le ha subito messe in lavorazione. Considerate comunque che già a monte è stato fatto il lavoro di rodatura degli AP, simulazioni, prova dei componenti del crossover ecc. insomma mentre io "je davo giù" anche Roberto faceva la sua parte in modo da accelerare i tempi che per questo progetto non sono poi così brevi :

[img][/img]
[img][/img]
[img][/img]
[img][/img]

e come al solito buona musica a tutti

Grandissimi!

Ma gli AP sono Scan Speak?

Bellissimo lavoro e bellissima l'impiallacciatura e la finitura!!!!
Quando le ascoltiamo?

Zio ha scritto:Grandissimi!

Ma gli AP sono Scan Speak?

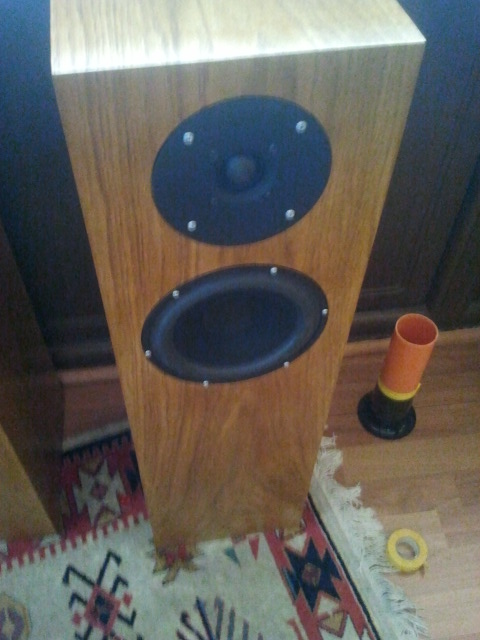

Si Scan...18W 8545-00 e Revelator 9900 ...il classico unito al moderno...

Nascono per sonorizzare un ambiente non grandissimo, quindi un volume di circa 20 litri ho pensato che sarebbe andato bene...

b.veneri ha scritto:Bellissimo lavoro e bellissima l'impiallacciatura e la finitura!!!!
Quando le ascoltiamo?

Beh Benedetto..un po' di pazienza, purtroppo il tempo da dedicarci è sempre piuttosto risicato...

Robfug ha scritto:

Zio ha scritto:Grandissimi!

Ma gli AP sono Scan Speak?

Si Scan...18W 8545-00 e Revelator 9900 ...il classico unito al moderno...

Nascono per sonorizzare un ambiente non grandissimo, quindi un volume di circa 20 litri ho pensato che sarebbe andato bene...

Gran bei pezzi! Vi piace vincere facile!!

Zio ha scritto:

Robfug ha scritto:

Si Scan...18W 8545-00 e Revelator 9900 ...il classico unito al moderno...

Nascono per sonorizzare un ambiente non grandissimo, quindi un volume di circa 20 litri ho pensato che sarebbe andato bene...

Gran bei pezzi! Vi piace vincere facile!!

Facile è sentire...più difficile è sognare ascoltando facendosi cullare dalla musica!!!

Si, ma... qualcosa che non mi piace c'è: il nome! Me sa' tanto de amaro!!!

Robfug ha scritto:
Beh Benedetto..un po' di pazienza, purtroppo il tempo da dedicarci è sempre piuttosto risicato...

Non dirlo a me, ultimamente sono sono neppure riuscito a partecipare agli ascolti

emmeci ha scritto: Si, ma... qualcosa che non mi piace  c'è: il nome! Me sa' tanto de amaro!!!

Birbantello....magari alla fine sarà l'unica cosa che non ti andrà a genio, no? Oppure no...chissà...questa nostra passione è sempre un'incognita Smile Smile Smile ...certo è che se non suoneranno come minimo bene... Massimo me sderena...come minimo!!!
Per tornare alle nostre Unicum...che dire..come diceva Massimo un grosso lavoro è stato studiare la risposta dei componenti montati in un cabinet di prova per assestare un cross di massima, chiaramente quello definitivo andrà fatto solo nei cabinet definitivi e anche dopo aver dato un'occhiatina all'andamento dell'impedenza e della fase del diffusore. C'è da dire che già si sa che le due bimbette suoneranno in accoppiata con un finale Adcom 5500 e ...bada ben bada ben..il pre di zio Bruno (non il Cascode!!! ).

Se ci pensate bene l'ascolto finale sarà il prodotto di tutti i nostri saperi grazie a tutti gli incontri ,ascolti e articoli postati che abbiamo fatto fino ad oggi. Beh questo è semplicemente meraviglioso, fino a pochi anni fa nemmeno pensabile. Scusatemi ma sono quasi commosso

che capolavorooooo!

Veramente complimenti... un lavoro egregio...

DIY di altisssssssssimo livello!

Concordo, bellissimo lavoro, sicuramente ripagato dai risultati.

gran belle casse , vedo che qualcun altro si mette a impazzire x fare diffusori sandwich , pensavo di essere uno dei pochi matti . il tuo lavoro è state peggio del mio , le dimensioni sono importanti , mentre le mie sono sempre piccoline . bravo veramente bravo , facci sapere dopo il rodaggio come vanno , se suono come sono belle devono essere fantastiche

Bravissimi! Complimenti davvero! Adesso però siamo tutti curiosi di sapere come suonano

  be'....dire che e' un lavoro grandioso non e' niente, sia a livello strutturale esecutivo, che di progiettazione .complimenti a tutti e due    spero di sentirle al piu' presto  (se cie la facio a finillo con il 300w ) e come pre    maaaaa! un CASCODE .......il coso....noooo! come cie lo vedete?.....  sentite?  ARF!!!    se tanto mi da tanto.......

Che opera d'arte e di elettroacustica e di fine artigianato  siete due mostri!

P.S.concordo con Benedetto,quando le ascoltiamo?Stavolta porto io una gran bottiglia per...vararle
