Re: Pre a valvole economico (alimentato a batteria)
Indiana.61 ha scritto:Salve, sono nuovo di questo forum,
Visto l'argomento volevo suggerire l'economicissimo kit con microvalvole JAN6418.
Vi posto l'indirizzo dove ho trovato l'articolo che mi ha spinto a costruire questo preampli (http://diyaudioprojects.com/Tubes/6418-Tube-Preamp-Headphone-Kit/),
quindi, non mi dilungo con le caratteristiche o ulteriori commenti, piuttosto sto godendomi on le mie cuffie AKG 141 studio la musica erogata da questo ampli.
Inoltre ho provato ad usarlo come pre su un Push Pull di 6V6(Elettronica Novarria) ottenendo a mio parere risultati eccellenti.
Se siete interessati all'argomento mi farà piacere postarvi foto della mia realizzazione ed eventuali sviluppi che col vs. aiuto e suggerimenti potrebbero ulteriormente migliorare l'ampli, es. sostituzioni mirate dei componenti di serie.
Benvenuto Indiana!
che carino questo kit con i nuvistori! queste si che sono valvole portatili!
mi piacerebbe configurarlo come pre! sai se è possibile eliminare gli op-amp sul percorso?
che modifiche hai fatto? riesci a postare una foto? grazie mille!
intanto metto il link ebay.. mi stanno già prudendo le dita
http://cgi.ebay.com.au/K272-STEREO-TUBE-PREAMPLIFIER-HEADPHONE-DRIVER-KIT_W0QQitemZ120501616381QQcmdZViewItemQQptZAU_Electronics_Audio_Amplifiers?hash=item1c0e74befd
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: Pre a valvole economico (alimentato a batteria)
ciao,persensibili ha scritto:grazie per la celere risposta!
javascript:emoticonp('')
oltre le ecc86 e 88 quali sono le valvole più adatte alla costruzione del pre microfonico (economico da alimentare a batterie?
Carlo
non mi risulta che esistano altre valvola che possano sfruttare queste tensioni così basse (a parte il link sotto su internet ho letto solo di ecc86 e ecc88 o e88cc) ma non sono esperto per niente..
ciao e benvenuto!Indiana.61 ha scritto:
Se siete interessati all'argomento mi farà piacere postarvi foto della mia realizzazione ed eventuali sviluppi che col vs. aiuto e suggerimenti potrebbero ulteriormente migliorare l'ampli, es. sostituzioni mirate dei componenti di serie.
ASSOLUTAMENTE INTERESSATI a qualasiasi tua impressione consiglio cronistoria foto in merito a questo progetto!
hai per caso provato anche le ecc86 ?
quoto la domanda sugli opamp, e il prurito alle ditashantim ha scritto:
mi piacerebbe configurarlo come pre! sai se è possibile eliminare gli op-amp sul percorso?
intanto metto il link ebay.. mi stanno già prudendo le dita
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
immagini amp

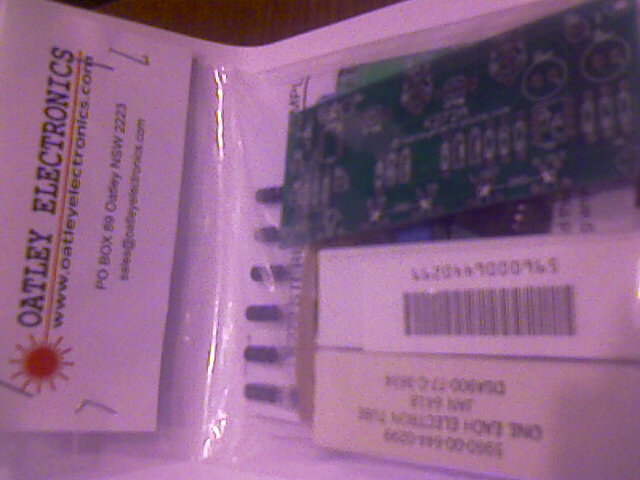

ecco alcune immagini scattate col telefonino:
ecco la valvolina:
eccolo montato nel contenitore(scatola di latta conteneva ottimi torroncini):
Data la mia poca dimestichezza con l'utilizzo degli strumenti del forum, invito qualcuno più esperto a postare lo schema che trovate nel sito già segnalato in precedenza.
Il consumo di corrente complessivo è di 40 mA, quindi con l'uso di un accumulatore 9V a 280 mA/h si può godere di diverse ore di musica correttamente amplificata.
Per le altre considerazioni aspetto lo schema così possiamo parlare di una in una le varie parti dell'ampli.
PS: posseggo 2 pcl 86 e sto aspettando di triovare uno schema per sfruttarle al meglio.
ecco la valvolina:
eccolo montato nel contenitore(scatola di latta conteneva ottimi torroncini):
Data la mia poca dimestichezza con l'utilizzo degli strumenti del forum, invito qualcuno più esperto a postare lo schema che trovate nel sito già segnalato in precedenza.
Il consumo di corrente complessivo è di 40 mA, quindi con l'uso di un accumulatore 9V a 280 mA/h si può godere di diverse ore di musica correttamente amplificata.
Per le altre considerazioni aspetto lo schema così possiamo parlare di una in una le varie parti dell'ampli.
PS: posseggo 2 pcl 86 e sto aspettando di triovare uno schema per sfruttarle al meglio.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
JAN6418
persensibili ha scritto:grazie per la celere risposta!
javascript:emoticonp('')
oltre le ecc86 e 88 quali sono le valvole più adatte alla costruzione del pre microfonico (economico da alimentare a batterie?
Carlo
La valvolina in oggetto è usata tnei microfoni per amplificazioni professionali, personalmente ho usato l'ampli per preamplificare la chitarra elettrica di mio figlio ottenendo ottimi risultati, immagino, visto le correnti e le tensioni in gioco sia le stesse usate per i microfoni.
PS: correggo quanto scritto in precedenza posseggo 2 ECC86 e anche 2 PCL86.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
ecco lo schema..
dei nuvistori ne ho sempre sentito parlare bene,solo gli op-amp mi lasciano un po'perplesso, mi sembrano configurati come buffer, potrebbero essere sostituiti da altri due nuvistori sempre configurati a triodo ma in catode follower..
dei nuvistori ne ho sempre sentito parlare bene,solo gli op-amp mi lasciano un po'perplesso, mi sembrano configurati come buffer, potrebbero essere sostituiti da altri due nuvistori sempre configurati a triodo ma in catode follower..
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: Pre a valvole economico (alimentato a batteria)
non ce la fai a pilotare una cuffia...
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Pre a valvole economico (alimentato a batteria)
piero7 ha scritto:non ce la fai a pilotare una cuffia...
guarda che quegli op-amp non pilotano proprio niente servono ad abbassare l'impedenza..
cercando su tnt audio ho trovato un progetto di tnt audio che si basa sui nuvistori..
prima un anode follower poi il catode follower...
che ne pensate? magari si potrebbe fare una cosa simile modificando leggermente la pcb
Ultima modifica di shantim il Dom 3 Gen 2010 - 19:23 - modificato 1 volta.
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
re: pre a valvole a batterie economico
shantim ha scritto:ecco lo schema..
dei nuvistori ne ho sempre sentito parlare bene,solo gli op-amp mi lasciano un po'perplesso, mi sembrano configurati come buffer, potrebbero essere sostituiti da altri due nuvistori sempre configurati a triodo ma in catode follower..
-------
dato il costo e la facile reperibilità si può provare. Io non ho le conoscenze tecniche, avendo studiato tutt'altro, per progettare qualcosa del genere, faccio già fatica a capire gli schemi.
Difatti ho scelto questo kit dopo un attento studio e ne ho preso due temendo di sbagliare e/o sperimentare col primo per poi implementarlo sul secondo in maniera definitiva.
L'ampli ibrido non è una cattiva idea, da quello che ho potuto sperimentare, se ben pilotati gli Opamp danno ottimi risultati, si può unire il calore delle valvole con la velocità degli opamp, ottenendo la sensazione di assistere direttamente all'evento sonoro(dicasi HiFi).
Mi ha convinto il fatto che è veramente portatile, il filamento ha bisogno di 1,2 volt per 20 mA se non sbaglio, inoltre si può sostituire l'opamp con uno più performante.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
shantim ha scritto:piero7 ha scritto:non ce la fai a pilotare una cuffia...
guarda che quegli op-amp non pilotano proprio niente servono ad abbassare l'impedenza..
quelle valvole non ce la fanno ed essendo a riscaldamento diretto non le puoi fare uscire di catodo, e quegli opamp son connessi proprio alla cuffia (ed è chiaro che stanno li proprio per fare quello)
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Pre a valvole economico (alimentato a batteria)
piero7 ha scritto:shantim ha scritto:piero7 ha scritto:non ce la fai a pilotare una cuffia...
guarda che quegli op-amp non pilotano proprio niente servono ad abbassare l'impedenza..
quelle valvole non ce la fanno ed essendo a riscaldamento diretto non le puoi fare uscire di catodo, e quegli opamp son connessi proprio alla cuffia (ed è chiaro che stanno li proprio per fare quello)
a me servirebbe come pre, la soluzione è stata implementata anche da Pozzoli (di tnt audio) ed è soddisfatto del risultato..
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: Pre a valvole economico (alimentato a batteria)
shantim ha scritto:piero7 ha scritto:shantim ha scritto:piero7 ha scritto:non ce la fai a pilotare una cuffia...
guarda che quegli op-amp non pilotano proprio niente servono ad abbassare l'impedenza..
quelle valvole non ce la fanno ed essendo a riscaldamento diretto non le puoi fare uscire di catodo, e quegli opamp son connessi proprio alla cuffia (ed è chiaro che stanno li proprio per fare quello)
a me servirebbe come pre, la soluzione è stata implementata anche da Pozzoli (di tnt audio) ed è soddisfatto del risultato..
ma non potrai uscire di catodo, dovrai accontentarti dell'uscita anodica o mettergli un'altra valvola per portare l'impedenza a valori bassi.
Usa un triodo di potenza invece a basso u, esci di placca ma hai qualche centinaio di ohm di impedenza con un solo stadio, avrai poco guadagno (visto che i fianli odierni son quasi degli integrati) ed hai 2 piccioni con una sola fava
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
0pamp
shantim ha scritto:piero7 ha scritto:non ce la fai a pilotare una cuffia...
guarda che quegli op-amp non pilotano proprio niente servono ad abbassare l'impedenza..
se vi può servire la mia esperienza vi posso dire che con cuffie con impedenza inferiore a 32 ohm si sente un leggero rumore di fondo(migliorato cambiando le resistenze con quelle a film metallico) ma con i 52 ohm della AKG niente(almeno per le mie orecchie) ancora meglio come preampli col push pull 6V6.
Comunque la musicalità e l'immagine sonora c'è tutta. l'applicazione di un Cap elettrolitico in parallelo all'alimentazione ha migliorato notevolmente i bassi.
è vero che ogni scarrafone è bello....., ma quando si cominciano a sentire strumenti che fino ad allora non avevi mai sentito in brani che conosci a memoria o voci che ti fanno voltare la testa, se sei momentaneamente distratto, pensando che vengono fisicamente dal lato in cui ti giri, bè qualcosa vuol dire.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
se vi può servire la mia esperienza vi posso dire che con cuffie con impedenza inferiore a 32 ohm si sente un leggero rumore di fondo(migliorato cambiando le resistenze con quelle a film metallico) ma con i 52 ohm della AKG niente(almeno per le mie orecchie) ancora meglio come preampli col push pull 6V6.
Comunque la musicalità e l'immagine sonora c'è tutta. l'applicazione di un Cap elettrolitico in parallelo all'alimentazione ha migliorato notevolmente i bassi.
è vero che ogni scarrafone è bello....., ma quando si cominciano a sentire strumenti che fino ad allora non avevi mai sentito in brani che conosci a memoria o voci che ti fanno voltare la testa, se sei momentaneamente distratto, pensando che vengono fisicamente dal lato in cui ti giri, bè qualcosa vuol dire.
Sono sicuro che suona bene!
penso che sia stato progettato per cuffie ad alta impedenza e il massimo lo dia con impedenze ancora più alte,per guanto riguarda gli op-amp, per un periodo mi è capiatato di spendere cifre discrete per gli op-amp (anche 15-20 euro l'uno) ma da quando li ho sostituiti sul percorso del segnale (attualmente non ne ho nemmeno uno) trovo il suono più naturale, più materico..
comunque questa schedina per 30 euro è sicuramente un affare.. il potenziometro lo metti prima o dopo?
per lo schema delle pcl86 io preferisco quelli senza controreazione, tipo questo.. e molto simile a quello di Novarria (se ti serve ti posto anche quello) questo si chiama il "piccolo"
sul web ne puoi trovare anche un'altra versione ma non te la consiglio perchè fa uso di controreazione e suona decisamente peggio, come cap di accopiamento ti consiglio carta e oilo o condensatori di mica argentata, evita normali poliestere o pept che in questa configurazione suonano "metallici"
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
PCL 86
Sono sicuro che suona bene!
penso che sia stato progettato per cuffie ad alta impedenza e il massimo lo dia con impedenze ancora più alte,per guanto riguarda gli op-amp, per un periodo mi è capiatato di spendere cifre discrete per gli op-amp (anche 15-20 euro l'uno) ma da quando li ho sostituiti sul percorso del segnale (attualmente non ne ho nemmeno uno) trovo il suono più naturale, più materico..
comunque questa schedina per 30 euro è sicuramente un affare.. il potenziometro lo metti prima o dopo?
per lo schema delle pcl86 io preferisco quelli senza controreazione, tipo questo.. e molto simile a quello di Novarria (se ti serve ti posto anche quello) questo si chiama il "piccolo"
sul web ne puoi trovare anche un'altra versione ma non te la consiglio perchè fa uso di controreazione e suona decisamente peggio, come cap di accopiamento ti consiglio carta e oilo o condensatori di mica argentata, evita normali poliestere o pept che in questa configurazione suonano "metallici"[/quote]
Grazie per lo schema. La PCL 86 è stato il primo amore, ampli assemblato con mezzi di fortuna, trafi recuperati, alimentazione stabilizzata quasi a caso, ma con qualità sonora, nonostante tutto buona. Da tempo penso di rifarlo come si deve.
Ritornando all'argomento attuale, dopo una serie di prove ho deciso di eliminare i due potenziometri adattando il volume con due resistenze fisse e mettendo a max i due potenziometri(che fanno pietà). Non ho bisogno di un regolatore di volume in quanto lo uso con sorgenti che hanno a loro volta di un regolatore più performante(lettore mp3 Sony, lettore cd Marantz, scheda Audio usb autocostruita con microchip pcm 2704(ottima!). Inoltre, è la soluzione più economica. Ho provato con delle resistenze all'uscita in coda all'opamp, ma il risultato non mi è piaciuto.
Il mio impegno attuale è assemblare un integrato con finale Fenice 100 o altro simile autocostruito, con pre a valvole(es. scheda con nuvistori o ECC86). Ecco spiegato l'interesse per le Vs. creature. Le bose che uso (le uniche permesse dall'altra metà del cielo) hanno bisogno di più dei 12 W dell'ampli Novarria con 6V6 per esprimersi al meglio.
Anche in questo caso accetto vs. suggerimenti magari dirigendomi in un'altra discussione già presente nel Forum o da iniziare appositamente.
penso che sia stato progettato per cuffie ad alta impedenza e il massimo lo dia con impedenze ancora più alte,per guanto riguarda gli op-amp, per un periodo mi è capiatato di spendere cifre discrete per gli op-amp (anche 15-20 euro l'uno) ma da quando li ho sostituiti sul percorso del segnale (attualmente non ne ho nemmeno uno) trovo il suono più naturale, più materico..
comunque questa schedina per 30 euro è sicuramente un affare.. il potenziometro lo metti prima o dopo?
per lo schema delle pcl86 io preferisco quelli senza controreazione, tipo questo.. e molto simile a quello di Novarria (se ti serve ti posto anche quello) questo si chiama il "piccolo"
sul web ne puoi trovare anche un'altra versione ma non te la consiglio perchè fa uso di controreazione e suona decisamente peggio, come cap di accopiamento ti consiglio carta e oilo o condensatori di mica argentata, evita normali poliestere o pept che in questa configurazione suonano "metallici"[/quote]
Grazie per lo schema. La PCL 86 è stato il primo amore, ampli assemblato con mezzi di fortuna, trafi recuperati, alimentazione stabilizzata quasi a caso, ma con qualità sonora, nonostante tutto buona. Da tempo penso di rifarlo come si deve.
Ritornando all'argomento attuale, dopo una serie di prove ho deciso di eliminare i due potenziometri adattando il volume con due resistenze fisse e mettendo a max i due potenziometri(che fanno pietà). Non ho bisogno di un regolatore di volume in quanto lo uso con sorgenti che hanno a loro volta di un regolatore più performante(lettore mp3 Sony, lettore cd Marantz, scheda Audio usb autocostruita con microchip pcm 2704(ottima!). Inoltre, è la soluzione più economica. Ho provato con delle resistenze all'uscita in coda all'opamp, ma il risultato non mi è piaciuto.
Il mio impegno attuale è assemblare un integrato con finale Fenice 100 o altro simile autocostruito, con pre a valvole(es. scheda con nuvistori o ECC86). Ecco spiegato l'interesse per le Vs. creature. Le bose che uso (le uniche permesse dall'altra metà del cielo) hanno bisogno di più dei 12 W dell'ampli Novarria con 6V6 per esprimersi al meglio.
Anche in questo caso accetto vs. suggerimenti magari dirigendomi in un'altra discussione già presente nel Forum o da iniziare appositamente.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
kit ordinato a breve le foto del prog
Grazie a tutti per i consigli!,
il kit a nuvistori è in arrivo!
un altro piccolo scoglio da superare, e cioè integrare con i preamplificatori creare un circuito adatto ada alimentare i microfoni che necessitano della phantom + 48v , magari da alimentare sempre a 9v
chi mi può consigliare?
il kit a nuvistori è in arrivo!
un altro piccolo scoglio da superare, e cioè integrare con i preamplificatori creare un circuito adatto ada alimentare i microfoni che necessitano della phantom + 48v , magari da alimentare sempre a 9v
chi mi può consigliare?
persensibili- Novizio
- Data d'iscrizione : 26.12.09
Numero di messaggi : 3
Località : messina
Impianto : monitor studio bx5a , strano ampli cybernet, beomaster 1800 della bang e olufsen ,
un bel pò di strumenti musicali e microfoni
pre a valvole economico
http://www.gtlab.net/gtlab2/filemanager/userpix/igor/low_anode_2.pdf
Buonasera, non riesco a postarvi questo Pdf trovato online vi invio l'indirizzo del file.
Mi ha molto incuriosito quanto scritto da shantim a proposito di un pre tutto tubi alimentato a Batteria, pertanto, girando ho trovato questo file con interessanti suggerimenti sulle applicazione di alcuni tubi da usare come HeadAmp/pre.
ho trovato la 1P24B-V molto interessante, chiedo il parere e aiuto a chi è molto più competente in materia, a riguardo dello schema presente nel file sopra descritto e soprattutto sulla Z in uscita.
A questo proposito chiedo: per avere 32 ohm in uscita ci vuole per forza un trafo?
Utilizzando la valvola come da articolo quant'e l'impedenza del primario del trafo?
Volendola usare come pre è necessario abbassare la Z in usc. o basta un Cap adatto allo scopo.
Ha dimenticavo, di queste valvoline se trovano bizzeffe in internet e ha prezzi ragionevolissimi, inoltre ha una P(out) max di 4W(almeno così mi sembra di aver capito), quindi avrà una corrente in uscita più alta della 6418.
Un grazie anticipato a chi vorrà rispondere.
Buonasera, non riesco a postarvi questo Pdf trovato online vi invio l'indirizzo del file.
Mi ha molto incuriosito quanto scritto da shantim a proposito di un pre tutto tubi alimentato a Batteria, pertanto, girando ho trovato questo file con interessanti suggerimenti sulle applicazione di alcuni tubi da usare come HeadAmp/pre.
ho trovato la 1P24B-V molto interessante, chiedo il parere e aiuto a chi è molto più competente in materia, a riguardo dello schema presente nel file sopra descritto e soprattutto sulla Z in uscita.
A questo proposito chiedo: per avere 32 ohm in uscita ci vuole per forza un trafo?
Utilizzando la valvola come da articolo quant'e l'impedenza del primario del trafo?
Volendola usare come pre è necessario abbassare la Z in usc. o basta un Cap adatto allo scopo.
Ha dimenticavo, di queste valvoline se trovano bizzeffe in internet e ha prezzi ragionevolissimi, inoltre ha una P(out) max di 4W(almeno così mi sembra di aver capito), quindi avrà una corrente in uscita più alta della 6418.
Un grazie anticipato a chi vorrà rispondere.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
molto interssante lo schema, per ottenere 32ohm in uscita devi necessariamente (in quel circuito) usare un trafo con primario 600ohm e secondario da 32 o quello che vuoi tu. Se cerchi un circuito con bassa impedenza in uscita ma alimentato a batteria l'unica soluzione che mi viene in mente è una versione dell'aikido,Indiana.61 ha scritto:http://www.gtlab.net/gtlab2/filemanager/userpix/igor/low_anode_2.pdf
Buonasera, non riesco a postarvi questo Pdf trovato online vi invio l'indirizzo del file.
Mi ha molto incuriosito quanto scritto da shantim a proposito di un pre tutto tubi alimentato a Batteria, pertanto, girando ho trovato questo file con interessanti suggerimenti sulle applicazione di alcuni tubi da usare come HeadAmp/pre.
ho trovato la 1P24B-V molto interessante, chiedo il parere e aiuto a chi è molto più competente in materia, a riguardo dello schema presente nel file sopra descritto e soprattutto sulla Z in uscita.
A questo proposito chiedo: per avere 32 ohm in uscita ci vuole per forza un trafo?
Utilizzando la valvola come da articolo quant'e l'impedenza del primario del trafo?
Volendola usare come pre è necessario abbassare la Z in usc. o basta un Cap adatto allo scopo.
Ha dimenticavo, di queste valvoline se trovano bizzeffe in internet e ha prezzi ragionevolissimi, inoltre ha una P(out) max di 4W(almeno così mi sembra di aver capito), quindi avrà una corrente in uscita più alta della 6418.
Un grazie anticipato a chi vorrà rispondere.
un altro metodo può essere quello di mettere una valvola a catode follower nello stadio finale (tipo precario più un catode follower) ma il tutto andrebbe progettato ad hoc.. e non ti posso aiutare in questo.
L'ultima soluzione per avere un impedenza molto bassa senza usare trafi di uscita e quella di fare un pre OTL con la 6080, c'è un progetto su megahertz audio, lo schema è molto semplice, e chi lo ha utilizzato (sia come amplicuffia che come pre) ne parla molto bene sul web.. se non riesci a trovare lo schema dimmi che te lo posto!
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
precario con 1P24B
Salve a tutti,

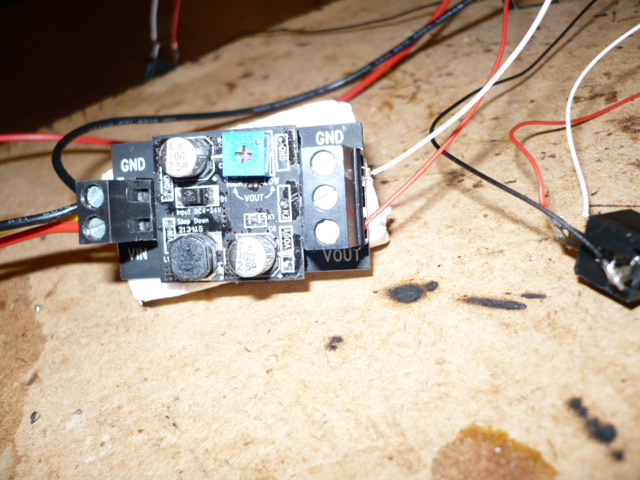

vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.
l'unico incoveniente riscontrato è che provando ad alimentare il pre con alimentatori swicthing si sente un forte rumore di fondo, mentre usando un alimentatore sempre Switching per PC non si avvertono rumori di fondo salvo quello della Ventola che se fermata spariva. Naturamnete si accettano suggerimenti.
Lo schema é questo:
Ho usato:
C1 100nF
R1 3 1500ohm in Parallelo
R2 330 ohm
C2 100nF
Per i filamenti collegando con i terminali 2 e 6 con 2,4 volt mediante un trsf. DC-DC surre, corrente cons- 0.240 A. se avessi usato 5V mettendo le valvole in serie avrei avuto un consumo di 0,12 A, quindi compatibile con l'alimentazione a Batteria.
Chiedo aiuto e suggerimenti per migliorie al circuito, qualsiasi commetto è ben accetto.
Inoltre, chiedo ai più esperti se è possibile pensare ad un circuito OTL per Cuffie.
Ha dimenticavo un lotto di 10 valvole l'ho pagato 8 euro su Ebay, naturalmente bisogna aggiungere le spese di spedizione.
vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.
l'unico incoveniente riscontrato è che provando ad alimentare il pre con alimentatori swicthing si sente un forte rumore di fondo, mentre usando un alimentatore sempre Switching per PC non si avvertono rumori di fondo salvo quello della Ventola che se fermata spariva. Naturamnete si accettano suggerimenti.
Lo schema é questo:
Ho usato:
C1 100nF
R1 3 1500ohm in Parallelo
R2 330 ohm
C2 100nF
Per i filamenti collegando con i terminali 2 e 6 con 2,4 volt mediante un trsf. DC-DC surre, corrente cons- 0.240 A. se avessi usato 5V mettendo le valvole in serie avrei avuto un consumo di 0,12 A, quindi compatibile con l'alimentazione a Batteria.
Chiedo aiuto e suggerimenti per migliorie al circuito, qualsiasi commetto è ben accetto.
Inoltre, chiedo ai più esperti se è possibile pensare ad un circuito OTL per Cuffie.
Ha dimenticavo un lotto di 10 valvole l'ho pagato 8 euro su Ebay, naturalmente bisogna aggiungere le spese di spedizione.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
bello bello.
poi i subminiature tubes sono eccezionali e occupano pochissimo spazio.
al contrario del tuo pre il mio, con un'alimentazione standard e neanche tanto casual, nemmeno funziona mentre con uno switch funziona anche se c'è un leggero fruscio di fondo.
proverò anch'io a recuperare uno switch da PC e vedere come va.
poi i subminiature tubes sono eccezionali e occupano pochissimo spazio.
al contrario del tuo pre il mio, con un'alimentazione standard e neanche tanto casual, nemmeno funziona mentre con uno switch funziona anche se c'è un leggero fruscio di fondo.
proverò anch'io a recuperare uno switch da PC e vedere come va.
Re: Pre a valvole economico (alimentato a batteria)
Indiana.61 ha scritto:Salve a tutti,
vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.
l'unico incoveniente riscontrato è che provando ad alimentare il pre con alimentatori swicthing si sente un forte rumore di fondo, mentre usando un alimentatore sempre Switching per PC non si avvertono rumori di fondo salvo quello della Ventola che se fermata spariva. Naturamnete si accettano suggerimenti.
Lo schema é questo:
Ho usato:
C1 100nF
R1 3 1500ohm in Parallelo
R2 330 ohm
C2 100nF
Per i filamenti collegando con i terminali 2 e 6 con 2,4 volt mediante un trsf. DC-DC surre, corrente cons- 0.240 A. se avessi usato 5V mettendo le valvole in serie avrei avuto un consumo di 0,12 A, quindi compatibile con l'alimentazione a Batteria.
Chiedo aiuto e suggerimenti per migliorie al circuito, qualsiasi commetto è ben accetto.
Inoltre, chiedo ai più esperti se è possibile pensare ad un circuito OTL per Cuffie.
Ha dimenticavo un lotto di 10 valvole l'ho pagato 8 euro su Ebay, naturalmente bisogna aggiungere le spese di spedizione.
ma che switch e switch d'egitto! Un buon alimentatore a 12V già con un LM317 basta e avanza ed è più silenzioso di uno switch per pc
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Pre a valvole economico (alimentato a batteria)
Salve a tutti,
vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.
complimenti! che carine ste microvalvole
prova con uno switching da pc portatile! alcuni vanno molto bene (meglio delle batterie pb-gel IMHO)
Gli switching da computer fisso non vanno granchè, tieni conto che l'erogazione di corrente dei 12volt e anche in funzione dell'assorbimento dei 5volt (bisognerebbe utilizzare una res di carico fittizia sui 5 volt, o una lampadina..
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: Pre a valvole economico (alimentato a batteria)
@ Indiana.61 o chiunque possa;
cortesemente potresti dare un'occhiata se la piedinatura sullo schema e corretta?
grassie
cortesemente potresti dare un'occhiata se la piedinatura sullo schema e corretta?
grassie
Re: Pre a valvole economico (alimentato a batteria)
robertor ha scritto:@ Indiana.61 o chiunque possa;
cortesemente potresti dare un'occhiata se la piedinatura sullo schema e corretta?
grassie
Di quale valvola si tratta? una ecc86?
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
errata corrige
Indiana.61 ha scritto:Salve a tutti,
vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.
Ho usato:
C1 100nF
R1 3 1500ohm in Parallelo
R2 330 ohm
C2 100nF
Per i filamenti collegando con i terminali 2 e 6 con 2,4 volt mediante un trsf. DC-DC surre, corrente cons- 0.240 A. se avessi usato 5V mettendo le valvole in serie avrei avuto un consumo di 0,12 A, quindi compatibile con l'alimentazione a Batteria.
Chiedo aiuto e suggerimenti per migliorie al circuito, qualsiasi commetto è ben accetto.
Inoltre, chiedo ai più esperti se è possibile pensare ad un circuito OTL per Cuffie.
Ha dimenticavo un lotto di 10 valvole l'ho pagato 8 euro su Ebay, naturalmente bisogna aggiungere le spese di spedizione.
Nella fretta di scrivere ho sbagliato i valori delle resistenze
Ho usato:
C1 100nF
R2 3 1500ohm in Parallelo
R1 330 Kohm
C2 100nF
Pongo una domanda: è possibile usare valvole a riscaldamento diretto in un srpp o nell'aikido?
Se si come? c'è qualche schema di vs. conoscenza.
IL problema nasce quando devi portare il filamento/catodo e non il catodo a tensioni diverse da quelle di riscaldamento. Es. in un srpp il catodo della vavola superiore sta all'incirca allo stesso valore dell'anodo della valvola inferiore. ciò comporta che se la valvola fosse a riscaldamento diretto la tensione di riscaldamento della valvola superiore non può essere 2.4 v per la 1P24B ma ad una tensione più elevata. Ragionevolmente si può alimentare facendo in modo che la differenza di Pontenziale sia 2.4 v ma il riferimento a massa è diverso. Come si può realizzare tutto questo?
spero di essere stato chiaro e che l'argomento sia interessante per tutti. Se ci fosse un luogo migliore in questo forum deputato a queste problematiche, indicatemelo pure.
Grazie.
Indiana.61- Interessato
- Data d'iscrizione : 13.11.09
Numero di messaggi : 35
Località : Canosa di Puglia
Occupazione/Hobby : Musica, fotografia, autocostruzione
Impianto : lettore CD PS3; Push pull 6V6; Bose 2 satelliti + Sub; Fiio mont blanc ;Little dot mkIII.
Cuffie intrauricolari Sennhaiser e Bose
Cuffia aperta AKG 142 Studio
Re: Pre a valvole economico (alimentato a batteria)
Di quale valvola si tratta? una ecc86?
a dir la verità è la stessa che hai usato tu.
l'alimentazione dei filamenti è 2,4v, ho scritto il valore sbagliato in automatico(mah, come se lavorassi sempre con le valvole e le valvole fossero il mio pane quotidiano ).
che poi se si alimentano come sullo schema il valore è 1,2v per tubo.
per l'otl prova a vedere qui: http://t-class.niceboard.org/cuffie-e-amplificatori-dedicati-f43/1-p-24b-headphone-amp-otl-t6845.htm
Pagina 6 di 8 • 1, 2, 3, 4, 5, 6, 7, 8
Argomenti simili
» Dopo il PreFet che facciamo? Modifica cd player economico o finale a valvole???
» Audiogd Di-3V + psu Vs musilland monitor usd 01 alimentato a batteria
» Yaqin ms22b alimentato a batteria, posso farlo?
» Pre a valvole economico... e bensuonante?
» amplificatore a valvole economico
» Audiogd Di-3V + psu Vs musilland monitor usd 01 alimentato a batteria
» Yaqin ms22b alimentato a batteria, posso farlo?
» Pre a valvole economico... e bensuonante?
» amplificatore a valvole economico
Pagina 6 di 8
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
|
|
Oggi alle 18:02 Da FilippoTN
» Casse passive
Oggi alle 15:55 Da arthur dent
» Kenwood KA8100: 45 anni e sentirli tutti
Oggi alle 15:47 Da arthur dent
» MINI AMPLIFICATORE CLASSE D - CHE PASSIONE !!!
Oggi alle 15:12 Da refrank71
» compatibilità DIN-RCA
Oggi alle 11:42 Da GAMBACORTA STEFANO
» Le dimensioni contano? Parlo di condensatori
Oggi alle 9:24 Da Alessandro Gurato
» Casse passive
Oggi alle 9:17 Da CarloFar
» Squeezebox su Daphile ottiene nomi di tracce errati
Ieri alle 23:25 Da arthur dent
» Consiglio su Topping E30II vs Ifi Zen DAC V2
Ieri alle 20:19 Da ivan39
» Thorens TD 160B mkII
Ieri alle 11:02 Da Quaiozi!
» problema amplificatore kenwood ka-56
Ven 26 Apr 2024 - 13:25 Da salvo93
» Thorens TD126 MKIII
Ven 26 Apr 2024 - 10:01 Da philball1959
» cambio Stilo o Testina
Ven 26 Apr 2024 - 9:58 Da philball1959
» Fruscio ed effetto popcorn Piastra Teac A-103
Gio 25 Apr 2024 - 23:22 Da Alessandro Gurato
» Cerca l'officina riparazioni MI-BG. Ho bisogno di aiuto
Gio 25 Apr 2024 - 9:40 Da Alessandro Gurato
» Sostanza appiccicosa/gommosa x altoparlanti
Mer 24 Apr 2024 - 18:44 Da THC
» RME Digiface
Mer 24 Apr 2024 - 13:06 Da fritznet
» Sto imapzzendo per trovare un cavo dall'amplificatore alle casse.
Mar 23 Apr 2024 - 17:31 Da gmasi1971
» [TP + Spedizione] Vendo Wharfedale Denton 85th Black Edition
Mar 23 Apr 2024 - 7:52 Da Sanfilippo Roberto
» Stand diffusori homemade
Lun 22 Apr 2024 - 22:12 Da PiLuxNiEn
» KEF R3 META
Lun 22 Apr 2024 - 10:19 Da giucam61
» Volume che scompare
Dom 21 Apr 2024 - 11:39 Da Alessandro Gurato
» TRIANGLE THETA SIGNATURE
Dom 21 Apr 2024 - 6:36 Da AndreaCD
» Consiglio per Diffusori JBL
Dom 21 Apr 2024 - 1:45 Da TRIPLALLOSCADERE
» Consigli: acquisto giradischi Pioneer.....cinghia o trazione diretta? Modello?
Sab 20 Apr 2024 - 19:41 Da TRIPLALLOSCADERE
» Vendo Thorens td 115
Sab 20 Apr 2024 - 13:31 Da Alessandro Gurato
» Sommatore passivo
Sab 20 Apr 2024 - 8:54 Da RUR
» Elenco casse a 3 vie con woofer da 30cm in sospensione pneumatica
Gio 18 Apr 2024 - 15:17 Da Marco Ravich
» Samar PMT/1 prova messa a terra
Gio 18 Apr 2024 - 11:35 Da Gedeone
» Che dischi avete amato, ma non ascoltate più?
Mer 17 Apr 2024 - 23:53 Da Quaiozi!
