Resistenze bruciate (Sansui b-77)

5 partecipanti

Andare in basso

Resistenze bruciate (Sansui b-77) Empty Resistenze bruciate (Sansui b-77)

Messaggio Da yeah73 Mar 9 Ott 2012 - 20:19

Ciao a tutti,
vorrei chiedervi un po di consigli.
Due giorni fa ho ricevuto in regalo due bei gioiellini:
-un pre Technics SU-C 01
-un finale Sansui B-77
Però una volta collegati il Sansui non ne voleva sapere di accendersi, e una volta smontato ho trovato il fusibile bruciato. Forse stupidamente ho ponticellato gli estremi del fusibile e appena ho provato ad accendere si sono bruciate delle resistenze! Ora sinceramente non so che fare, sono un neofita, ma credo che siano delle resistenze di protezione di un canale, almeno da quello che c'è scritto nel circuito.
Secondo voi come devo comportarmi, provo a sostituire le resistenze o porto il tuo da un esperto, sempre che ne valga la pena. Ne conoscete qualcuno a catania? Secondo voi vale la pena investire in questo impianto considerando che ancora dovrei comprarmi due bei diffusori (eventualmente che diffusori consigliate?).

In allegato le foto:

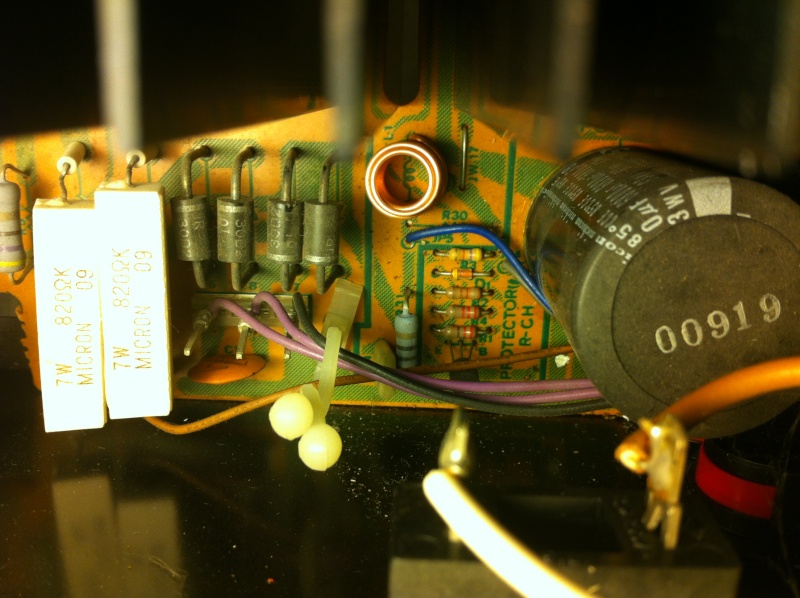

Resistenze bruciate (Sansui b-77) Photo_10
Canale Dx
Resistenze bruciate (Sansui b-77) Photo_11
Canale Sx
Resistenze bruciate (Sansui b-77) Photo_12
Sistema completo

P.s. Grazie anticipatamente Wink

yeah73
Novizio
Novizio

Data d'iscrizione : 04.10.12
Numero di messaggi : 17
Località : abadula
Impianto : Nessuno al momento

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da masmau Mar 9 Ott 2012 - 20:38

Non posso aiutarti nello specifico ma almeno hai capito che se un fusibile salta c'e' un motivo !
E' una utile lezione di sicurezza che potra' servirti in futuro

masmau
Appassionato
Appassionato

Data d'iscrizione : 29.12.09
Numero di messaggi : 425
Località : Cecina (LI)
Impianto : Sorgente: Philips CD 582-Ampli:Topping TP 20--Diffusori:monovia con hi vi b3n-

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da francoiacc Mar 9 Ott 2012 - 20:51

Dalle foto sembrerebbe saltato anche qualche diodo sul ponte di graetz, comunque se sei un neofita non e' un'avventura semplice da iniziare. Io inizierei a identificare se le resistenze saltate fanno parte del circuito di amplificazione e proverei a verificare se qualche finale e' rotto, ovviamente la cosa richiede un minimo di competenza.
francoiacc
francoiacc
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 13.05.11
Numero di messaggi : 671
Provincia : Regno di Napoli e delle due Si
Occupazione/Hobby : Geografia / tubi termoionici
Impianto : Monofonici 300B SE Autocostruiti
Kismet 3 2A3 SE
Pre SRPP 6SN7 + 6N6P autocostruito
Pre Phono T-Phonum MKII
Giradischi Pro-Ject 6Perspex DC + AT-440MLA
CDP NAD 545BEE
Hackberry con MPD + FiioE10 + DAC autocostruito doppio WM8740
Diffusori Tannoy Saturn S10

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da yeah73 Mar 9 Ott 2012 - 21:00

Ma secondo voi vale la pena portarlo da un tecnico per farlo sistemare? cioè è un valido finale? Ed eventualmente a quanto potrebbe ammontare la spesa?

yeah73
Novizio
Novizio

Data d'iscrizione : 04.10.12
Numero di messaggi : 17
Località : abadula
Impianto : Nessuno al momento

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty resistenze bruciate Sansui B77

Messaggio Da beppetv Mar 14 Mar 2023 - 9:32

in questi giorni sto riparando un ampli uguale, quelle sono resistenze sul circuito di protezione del finale...da controllare il transistor li vicino e il diodo, poi le sostituisci, i valori sono sullo schema....da controllare PRIMA ovviamente i finali che non siano in corto...

beppetv
Novizio
Novizio

Data d'iscrizione : 02.08.19
Numero di messaggi : 8
Località : GHEDI
Provincia : Brescia
Impianto : (non specificato)Pioneer Sx880 + Yamaha A700+ MOLTI ALTRI....

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da Alessandro Gurato Mar 14 Mar 2023 - 18:20

Ho dato un occhiata allo schema, le resistenze bruciate sembrano essere effettivamente nel circuito di protezione, dovrebbero far parte del circuito che rileva eventuale DC ( corrente continua) in uscita in caso di guasto e scollega gli altoparlanti. Nello schema che ho trovato per ora la risoluzione è bassa e non riesco a leggere i valori dei componenti. Comunque è estremamente probabile che tu abbia tensione continua in uscita di uno stadio finale , il sinistro visto che è quello con le resistenze bruciate. Il guasto di tale circuito non giustifica da solo l'intervento del fusibile che è verosimilmente saltato per un altro problema. Ci sono buone probabilità che siano saltati i transistor finali. Altra cosa probabile, in alternativa, è un guasto al doppio transistor in ingresso dello stadio finale.
Vale la pena ripararlo ?
Direi di si, ma ha condizione che vada in mano ad un esperto vero e onesto. L'amplificatore di particolare ha il display
per il resto non ha niente di particolarmente diverso da molti altri dell'epoca, comunque un discreto amplificatore.
La riparazione potrebbe non comportare nulla di drammatico ma serve una persona con le idee chiare.
Se un pò te ne intendi, o hai qualcuno che può aiutarti, e se hai un minimo di attrezzatura, posso aiutarti a ripararlo, se partiamo da zero direi di cercare un buon riparatore specializzato.

Alessandro Gurato
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 26.12.22
Numero di messaggi : 519
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da beppetv Mar 14 Mar 2023 - 19:11

Dato che ne sto riparando uno uguale ti do i valori delle R, sono: R1=220 ohm, R2=820ohm, R3=47K, R4=2,2K....si, è un post di 10 anni fà, comunque sono questi i valori..., il transistor è un comune npn tipo 2SC1815...

beppetv
Novizio
Novizio

Data d'iscrizione : 02.08.19
Numero di messaggi : 8
Località : GHEDI
Provincia : Brescia
Impianto : (non specificato)Pioneer Sx880 + Yamaha A700+ MOLTI ALTRI....

Torna in alto Andare in basso

Resistenze bruciate (Sansui b-77) Empty Re: Resistenze bruciate (Sansui b-77)

Messaggio Da Alessandro Gurato Mar 14 Mar 2023 - 19:41

Grazie
Comunque ho trovato una copia più leggibile dello
schema. Il problema è che sicuramente la bruciatura delle resistenze è la conseguenza di un problema più grosso. Considera solo che il valore più basso 220 ohm brucierebbe già se attraversato da 100 mA che sicuramente non sono sufficienti a far saltare i fusibili.
Penso che i finali siano molto a rischio, forse è interrotta anche una sezione di Kr29 ( resistenza di emettitore finali) altrimenti farei fatica a giustificare la bruciatura su R2, Kr29 potrebbe essersi interrotta per la troppa corrente con finali in corto e fusibile ponticellato.

Alessandro Gurato
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 26.12.22
Numero di messaggi : 519
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
