Mi aiutate a finire i cavi di segnale ?

+9
AndreaFx
giovyy
Masterix
madqwerty
poluca
DACCLOR65
Decru
piero7
Jimmuzzo
13 partecipanti

Pagina 1 di 2 1, 2  Successivo

Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 19:37


Ragazzi voi che ci capite...potete dirmi se stò procedendo correttamente...?

E' la prima volta che ne costruisco uno...

Una foto più di mille parole...

Mi aiutate a finire i cavi di segnale ? Csc_2910

Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da piero7 Mar 12 Ott 2010 - 19:41

salda, salda...
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 19:44

piero7 ha scritto:salda, salda...

Ciò paura PièLaughing

Vabbè ce provo... Very Happy
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 19:50

Ma perchè i cavi dei saldatori li fanno cosi corti tacciloro!! Evil or Very Mad Evil or Very Mad Evil or Very Mad Arrgh!
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da piero7 Mar 12 Ott 2010 - 19:56

son state inventate pure le prolunghe Very Happy
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 20:08

Pure te c'hai raggione..
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 21:27

Lo stagno si stacca dall'rca...........

Dove sbaglio...? I see
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Decru Mar 12 Ott 2010 - 21:34

Probabilmente l'RCA non è caldo abbastanza. Non devi sciogliere lo stagno e farlo cadere dentro, dovresti scaldare le due cose da unire e lasciare che lo stagno si scaldi e si fonda a contatto con esse. Più o meno ... Smile
Se hai tempo leggi qui: http://www.audiocostruzioni.com/a_d/idee/saldatura/saldatura.htm , ci sono anche le foto.
Ciao,
G
Decru
Decru
Affezionato
Affezionato

Data d'iscrizione : 04.01.10
Numero di messaggi : 133
Località : nei dintorni di Milano
Provincia : Milano
Occupazione/Hobby : Informatico/HiFi
Impianto : Arcam CD73 - Yamaha R-N500 - B&W DM602 S2 - Scott PS-17A con Audio Technica AT-VM95E

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 22:19

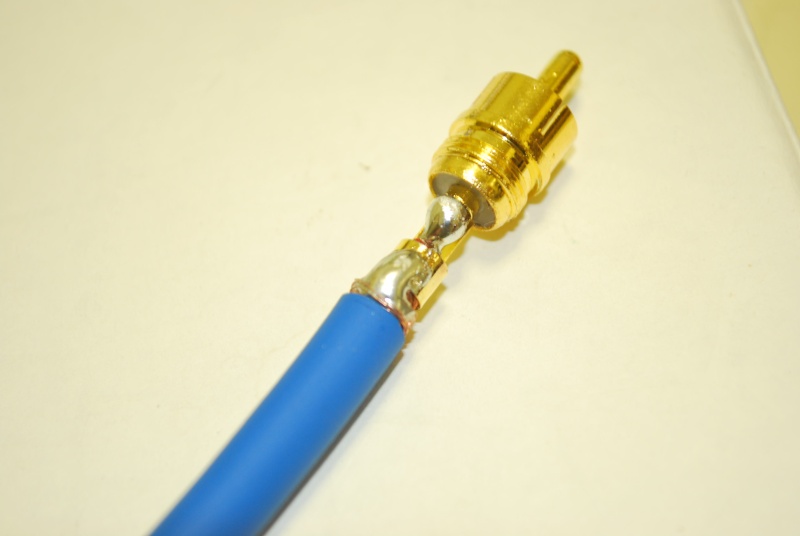

Fatta...


Mi aiutate a finire i cavi di segnale ? Dsc_2913

Come vi sembra...?
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da DACCLOR65 Mar 12 Ott 2010 - 22:21

Non me ne intendo ma a prima vista sembra ottima!
come non detto!


Ultima modifica di DACCLOR65 il Mar 12 Ott 2010 - 22:40 - modificato 1 volta.
DACCLOR65
DACCLOR65
Gran Cerimoniere
Gran Cerimoniere

Data d'iscrizione : 04.02.09
Numero di messaggi : 19633
Località : Sicilia, Italia!
Provincia : Panormus City
Impianto : GPL
Amplificatore: ONKYO A933
Diffusori: PARADIGM MONITOR 9
Sorgenti: SACD DENON DCD 1500-AE, PHILIPS CDR 600, PHILIPS DVDR 3355, TOSHIBA SD-3300
Tape: JVC TD-V662
Cuffia: SONY MDR IF-140
Liquida: PIONEER BDP-170-K + SAMSUNG M3 Portable Series




http://www.progarchives.com/

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da poluca Mar 12 Ott 2010 - 22:22

Vuoi davvero che ti si risponda?? Laughing
poluca
poluca
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable


http://www.ReMusic.it

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da poluca Mar 12 Ott 2010 - 22:23

Avendo un cavo con due conduttori e la garza perchè non ti sei fatto un cavo di segnale semisbilanciato?? Wink
http://www.tnt-audio.com/clinica/shield.html


Ultima modifica di poluca il Mar 12 Ott 2010 - 22:31 - modificato 1 volta.
poluca
poluca
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable


http://www.ReMusic.it

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da madqwerty Mar 12 Ott 2010 - 22:25

valutare una saldatura via foto l'è un po' dura..
il bozzolo di stagno del polo centrale non è pericolosamente vicino a quello della massa?
o è un effetto della foto..
è un po' ciccio pure, è ben penetrato sciolto nella sua canaletta?
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da poluca Mar 12 Ott 2010 - 22:30

Francamente dalla foto non sembra un gran che...... ma probabilmente è solo in foto!! Mmm
poluca
poluca
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable


http://www.ReMusic.it

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Masterix Mar 12 Ott 2010 - 22:41

Insisti, se ci sono riuscito io ce la può fare chiunque! Mi aiutate a finire i cavi di segnale ? 292187 Mi aiutate a finire i cavi di segnale ? 352562

madqwerty ha scritto:il bozzolo di stagno del polo centrale non è pericolosamente vicino a quello della massa?
E' quello che ho pensato anch'io...
Masterix
Masterix
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.10.09
Numero di messaggi : 4098
Località : Marche
Provincia : AN (Jesi)
Occupazione/Hobby : Motociclista/Operaio
Impianto :
Spoiler:


Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da giovyy Mar 12 Ott 2010 - 22:43

Non va bene! Twisted Evil
giovyy
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 22:46

madqwerty ha scritto:valutare una saldatura via foto l'è un po' dura..
il bozzolo di stagno del polo centrale non è pericolosamente vicino a quello della massa?
o è un effetto della foto..
è un po' ciccio pure, è ben penetrato sciolto nella sua canaletta?

Grazie per i complimenti ragazzi... Very Happy
Mad tranquillo , il polo centrale e la massa sono ben distanziati...
Sembra che sia penetrato , ma è difficile dirlo...cmq è tutto molto saldo...L'ultima parola spetterà al tester...
Approposito come si fa la misurazione per vedere se il cavo è buono ? Smile
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 22:52

Eccolo Da un'altra prospettiva...

Mi aiutate a finire i cavi di segnale ? Dsc_2914

Mad , hai qualche consiglio tecnico sul come far entrare perbene lo stagno nel polo ?
Il rame dei conduttori deve essere "stagnato" prima di essere inserito nel polo centrale ?
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 23:03

giovyy ha scritto:Non va bene! Twisted Evil

Ma-che-stai-a-di !?
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da piero7 Mar 12 Ott 2010 - 23:19

usi troppo stagno, ma che è quella pallotta?
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da giovyy Mar 12 Ott 2010 - 23:22

Jimmuzzo ha scritto:
giovyy ha scritto:Non va bene! Twisted Evil

Ma-che-stai-a-di !?

Concordo con Piero.. Smile
giovyy
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Jimmuzzo Mar 12 Ott 2010 - 23:25

piero7 ha scritto:usi troppo stagno, ma che è quella pallotta?
Abbi pazienza Piero , è la prima saldatura che faccio...
Perchè che succede se ne usi troppo ?

Mi dite dove ho sbagliato , perchè io ancora non l'ho capito...
Fra la massa e il polo centrale c'è una bella distanza , vi posso assicurare che non si toccano!
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da madqwerty Mar 12 Ott 2010 - 23:39

Jimmuzzo ha scritto:Mad tranquillo , il polo centrale e la massa sono ben distanziati...
dalla seconda foto non si direbbero distantissimi Wink magari è solo la prospettiva, cmq verifica che smuovendo il cavo non abbiano ad avvicinarsi accidentalmente ancor d+..

Sembra che sia penetrato
mica tanto.. vedi che ha fatto un bozzolo rotondo, nel punto dove hai dato stagno, toccando il minimo indispensabile il connettore nella canalina centrale, come se lo stagno avesse avuto "paura" di disperdersi uniformemente nella canaletta e cercasse di rimanere tutto assieme Wink credo (ipotesi) che sia dovuto alla forte differenza termica (stagno caldo, canalina fredda)


L'ultima parola spetterà al tester...
Approposito come si fa la misurazione per vedere se il cavo è buono ? Smile
non si fa Wink
il tester misura la continuità con una tensione continua, la qualità di una connessione del genere la vedi in frequenza, in banda audio e oltre..
col tester al massimo puoi vedere se c'è connessione elettrica, e direi che c'è, ma sulla sua qualità non puoi indagare..

Jimmuzzo ha scritto:
Mad , hai qualche consiglio tecnico sul come far entrare perbene lo stagno nel polo ?
Il rame dei conduttori deve essere "stagnato" prima di essere inserito nel polo centrale ?
a prescindere dal fatto che non sono un gran manico col saldatore Embarassed
saldare connettori RCA robusti, terminali per altoparlanti, cavi di sezione importante, o anche solo componenti su piazzole insite in piani di massa e piste molto larghe e spesse,
è una rogna, per via della elevatissima dispersione termica, il calore si diffonde in modo pseudo-uniforme su tutto l'oggetto (un cavo scalda anche a 20-30 cm di distanza) e non rimane invece concentrato nel punto in cui tocchi con la punta del saldatore.. il punto di contatto della canalina deve essere ben caldo, se vuoi una buona saldatura, in cui lo stagno possa diffondersi in modo uniforme..
il saldatore da quanti watt è ? regolabile in temperatura? (più ha watt, più è in grado di scaldare, se l'oggetto disperde molto..)
non ho dei gran consigli da darti, se non quello di insistere un po' di più, aumentare leggermente la temperatura, la superficie di contatto della punta su stango/cavo/canalina, stando attento a non esagerare, senò i trefoli interni bollenti dei poli caldi si potrebbero anche sciogliere, e andare in contatto con la calza esterna (un bel corto Surprised )
bisogna farsi un po' di esperienza in pratica, con essa matura anche l'occhio per capire la qualità del lavoro.. Idea
cmq, se ci sono contatti elettrici ben solidi e stabili, e tra loro fermamente isolati, direi che il grosso è fatto, metti il cappuccio e dimentica, a riprendere una saldatura, senza idee precise, il rischio di peggiorare le cose non è insignificante Wink
potresti poi pensare di fare pratica con connettori RCA poveri (quindi meno massa metallica) e cavi di recupero.. e qualche millefori e componenti "poveri", anche solo per vedere lo stagno come fonde sulla piazzola..
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da AndreaFx Mer 13 Ott 2010 - 8:11

IMHO non va bene nè come lo hai terminato, nè come lo hai saldato Punishment

Per la terminazione, un cavo con 2 conduttori centrali + calza, dovresti farlo così (ti metto una guida passo-passo con disegnini e spiegazione Hehe )
http://www.audiokit.it/ITAENG/Consigli&Trucchi/CaviTerminaz/Semibalanced.htm

Per la saldatura:
1- pompetta via lo stagno
2- Appoggia la punta del saldatore contemporaneamente sul filo di rame e sul connettore (vanno scaldate ambedue le superfici da saldare) cola lo stagno tra punta e superficie e tieni la punta appoggiata sinchè lo stagno non si distribuisce uniformemente.

Una raccomandazione: se il delettrico è teflon, resiste bene al calore.......se è plastica coli tutto se rimani troppo appoggiato.
AndreaFx
AndreaFx
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 23.11.09
Numero di messaggi : 694
Località : Milano (nord-ovest)
Provincia : Lunatico
Occupazione/Hobby : Tecnico informatico
Impianto : In Firma

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?

Messaggio Da Saetta McQueen Mer 13 Ott 2010 - 9:45

domanda leggermente ot. è un cavo g&bl ?

Saetta McQueen
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 24.08.10
Numero di messaggi : 704
Località : boh
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Mi aiutate a finire i cavi di segnale ? Empty Re: Mi aiutate a finire i cavi di segnale ?
