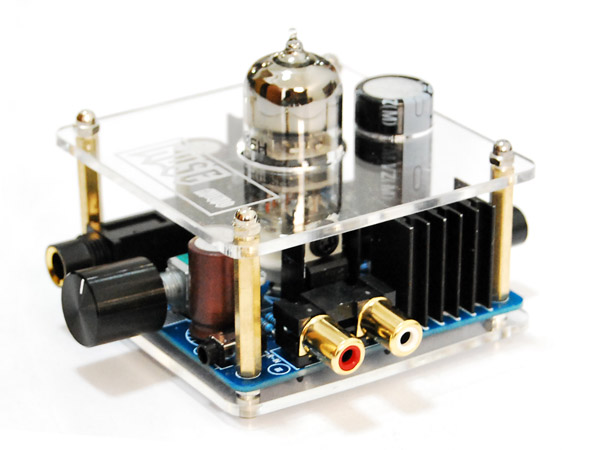

Malfunzionamento MUSE Class A Hybrid Tube Headphone Amplifier

Da Indiana.61 Mer 8 Set 2010 - 19:04

Salve,
Improvvisamente il mio amplificatorino ha cominciato a fare rumori e la luminosità dei led è diminuita,
ho provato a ripassare tutte le saldature temendo una saldatura fredda, ma senza esito.
Inoltre i dissipatori mi sembrano eccessivamente caldi, comunque quando funzionava correttamente non erano così calde.
si accetta qualsiasi aiuto,
Grazie.

Da Giancarlo Gio 9 Set 2010 - 10:05

La dimunuita luminosità dei led unita al riscaldamento eccessivo dei dissipatori dovrebbe essere dovuta ad eccessivo assorbimento dei componenti che scaldano (MOSFET?). Questo può essere dovuto agli stessi MOS (ammesso che siano MOS) difettosi o al fatto che lavorino in saturazione a causa di una loro polarizzazione sbagliata per altri motivi (resistenze o transistor bruciati, etc..).
Senza uno schema è difficile fare una diagnosi.
Giusto per avere un'idea dell'assorbimento misura la tensione di alimentazione a vuoto e sotto carico e se puoi anche gli ampere.

Da Indiana.61 Gio 9 Set 2010 - 17:30

Malfunzionamento MUSE Class A Hybrid Tube Headphone Amplifier Headhp10

Questa è lo schema,
Apparentemente non ci sono componenti bruciati, comunque può darsi che si tratta dei 2N3906 o dei IRF630?
Proverò a fare qualche misura di tensione.
Grazie.

Da Giancarlo Ven 10 Set 2010 - 0:33

Gli strani rumori sono solo su un canale? Non credo che si siano bruciati contemporaneamente entrambi i canali. Al limite se il rumore è su ambo i canali potrebbe essere dovuto ad un guasto su una singola sezione che assorbendo troppo mette in crisi l'alimentatore, oppure potrebbe essere un problema sull'alimentatore stesso.
Mi pare di capire che i dissipatori sono per i mosfet IRF630 e gli stabilizzatori LM317 uno per canale. Ho letto che scaldano parecchio e sembra che i dissipatori siano sottodimensionati. Qualcuno suggerisce di montare dissipatori più grandi.

Tieni presente che in generale i componenti che scaldano molto solitamente sono quelli che tendono a guastarsi.

In questo caso i sospetti cadono sugli IRF630 e LM317.

Una prova che potresti fare è provare ad isolare un canale e vedere se l'altro funziona correttamente.

Da Giancarlo Ven 10 Set 2010 - 0:40

Verifica anche che la resistenza tra i due led non sia aumentata di valore o saldata male.
Se così fosse i led si illuminerebbero di meno e i 2N3906 sarebbero polarizzati male con conseguenti problemi sui due canali.

Da Indiana.61 Ven 10 Set 2010 - 19:35

Salve,
OK, trovato è il led Blu.
Ho momentanemente montato un led verde,si accende in maniera molto fioca ma sembra tutto funzionare correttamente.
Chiedo a qualcuno ben informato, si può sostituitìre il led con una resistenza, se si di quale valore?
Quale funzione ha il led blu, è solo coreografico?
Grazie.

Da Giancarlo Ven 10 Set 2010 - 20:08

Bene! No il led non è solo coreografico, fa parte del circuito di polarizzazione e sarebbe meglio non sostituirlo con altro di colore diverso. Ogni led funziona a tensione diversa a seconda del colore (es: blu 3V, verde 2V). Al limite potresti provare a sostituirlo con uno zener da 3V montato al contrario, cioè con anodo e catodo invertiti rispetto al led, ma io non mi complicherei la vita. Piuttosto è molto strano che si sia guastato un led che di solito sono molto affidabili. Mah.. Non è che era saldato male?
