Modifiche TP audio CF-4T-OTL by Sonic63

Ciao a tutti!
Tutto nasce dall' intenzione di sostituire le valvole dell'ampli..e nel thread "tp audio" ,Flovato mi consiglia di contattare Ciro, alias sonic63. Trovo una persona disponibilissima e competente; da qui poi l'idea di metterlo un pò a posto migliorandolo.
Imballato tutto, spedisco direttamente a Ciro.
ecco come si presentava prima:

e qui dopo il trattamento..



I lavori non sono ancora finiti..
non vedo l'ora di ascoltarlo..
Adesso mi manca soltanto il dac! (mi sà che alla fine prenderò lo Schiit Bifrost)
Per la parte tecnica, mi sembra giusto lasciare la parola a Ciro..e colgo l'occasione per ringrazziarlo!

In effetti è iniziato tutto per rivalvolare l'apparecchio di Federico che è un'amplificatore per cuffie prodotto dalla TP Audio.
Sul suo sito il costruttore riporta che questo apparecchio monta 2 EC86 e 2 E88CC, e nella foto sul sito si vedono proprio questa valvole montate sull'apparecchio, mentre Federico mi diceva che il suo montava le EF86 come valvole di pilotaggio, per evitare di far danni ho chiesto una foto delle valvole, ed effettivamente erano EF86.
Staky 07 mi ha mandato anche una foto dell'interno del suo amplificatore dicendomi che voleva fare qualche modifica per poterlo migliorare.
Poichè l'ampli presentava anche un problema ad un canale che ronzava e che ogni tanto diminuiva di volume e distorceva Federico a preferito mandarmi direttamente il Tp Audio per sistemarlo e fare qualche piccola modifica.

[img][/img]

Questo è l'interno dell'apparecchio,
in alto a destra l'ingresso della rete, si nota che la terra non è collegata.
Poi il trasformatore d' alimentazione con due secondari, uno da 0 - 170VAC per l'anodica delle valvole, l'altro da 0 - 11 VAc per i filamenti e lo schermo interno collegato a massa.
I basso a dx la scheda per il raddrizzamento e il filtraggio delle alimentazioni, i ponti raddrizzatori sono montati sotto la scheda.
Al centro in basso c'è, seminascosta dal bordo del cabinet(scusate la pessima fotografia) l'uscita cuffia alla quale sono collegati i due condensatori d'uscita (elettrolitici non polarizzati da 22mF 100 V).
In basso a sx, anch'esso nascosto dal bordo del cabinet, il potenziometro del volume, un'APLS RK27 da 50K.

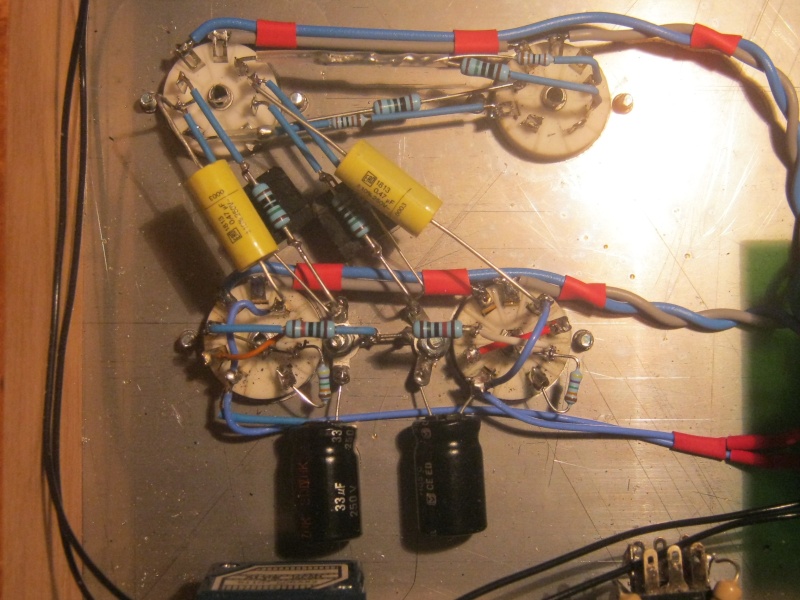

Al centro il cablaggio del circuito, che più che fatto in aria .....sembra fatto per aria!!
In alto i connettori RCA di 'ingresso del segnale e l'uscita di bypass verso l'eventuale ampli per i diffusori.

Il circuito dell'apparecchio è abbastanza semplice: un pentodo in ingresso (EF86) configurato a triodo e un totem pole di ECC88 come secondo stadio/uscita.
Vista la valvola di uscita usata le capacità di pilotaggio dell'ampli non sono il massimo, è adatto a cuffie dall'impedenza abbastanza alta, direi almeno 300 Ohm.
Infatti il costruttore ha a catalogo altri modelli con valvole di ben altra potenza.
Per pilotare cuffie dall'impedenza più bassa( e molto meglio quelle ad alta impedenza) occorrono valvole "più correntose", ce ne sono diverse utilizzabili, anche tra quelle NOVAL di segnale, mi vengono in mente 5687, 6N6, E182CC, e (senza neanche modificare la piedinatura degli zoccoli) la 6H30 o la E288CC., purtroppo sono tutte valvole che hanno un'assorbimento del filamento molto più alto della ECC88, e il trasformatore, dimensionato al pelo, non potrebbe reggerle.
Bisognerà tenersi la ECC88 !!
Altra cosa che ho notato è il guadagno molto alto, non so con gli apparecchi di Staky 07(facci sapere ), ma con il mio lettore ARCAM 5+ e con le cuffie che sto usando, è possibile sfruttare poco più di un quarto della corsa del potenziometro.

Hai capito che lavoretto!
Bravo sonic!

sonic63 ha scritto:
Altra cosa che ho notato è il guadagno molto alto, non so con gli apparecchi di Staky 07(facci sapere ), ma con il mio lettore ARCAM 5+ e con le cuffie che sto usando, è possibile sfruttare poco più di un quarto della corsa del potenziometro.

Si, prima che vendessi il v-dac, ho notato la stessa cosa..max ore 10

donluca ha scritto:Hai capito che lavoretto!
Bravo sonic!

Il solito "IDOLO"

Bel lavoro!

Albert^ONE ha scritto:Bel lavoro!

Grazie, ma sta incominciando adesso.

staky07 ha scritto:

sonic63 ha scritto:
Altra cosa che ho notato è il guadagno molto alto, non so con gli apparecchi di Staky 07(facci sapere ), ma con il mio lettore ARCAM 5+ e con le cuffie che sto usando, è possibile sfruttare poco più di un quarto della corsa del potenziometro.

Si, prima che vendessi il v-dac, ho notato la stessa cosa..max ore 10

Infatti, guadagna tantissimo, si può farlo guadagnare un pò di meno e/o offrire più di un'opzione, se possibile, sto provando!!
Oggi sono stato in altre cose affaccendato .
Le tue cuffie che impedenza hanno?
Lo tieni collegato direttamente alla sorgente e usi il bypass dell'ampli cuffie per andare all'ampli dei diffusori ?
Te lo chiedo perchè le due resistenze tra ingresso e uscita del TP audio sarebbe meglio toglierle.

sonic63 ha scritto:
Oggi sono stato in altre cose affaccendato .

Ma figurati..tranquillo non c'è fretta

sonic63 ha scritto:
Le tue cuffie che impedenza hanno?

Bella domanda https://www.tforumhifi.com/t28385-come-riconoscere-32-250-600-ohm-beyerdynamic?highlight=come+riconoscere
anche se...secondo me sono le 250ohm

sonic63 ha scritto:
Lo tieni collegato direttamente alla sorgente e usi il bypass dell'ampli cuffie per andare all'ampli dei diffusori ?
Te lo chiedo perchè le due resistenze tra ingresso e uscita del TP audio sarebbe meglio toglierle.

Per un pò l'ho usato collegato all'uscita tape del Arcam

tu che mi consigli?

Buonasera!
Risollevo questo vecchio tread per sapere come sono andate a finire le modifiche al TPaudio?
Visto che ne ho preso uno anche io sarei curioso di sapere come ha risolto sonic63 l'eccessivo guadagno?

Grazie!

La versione completamente rivisitata di Ciro del Tpaudio, mantiene praticamente soltanto lo chassis originale, per il resto all'interno del Tpaudio non rimane quasi più nulla,
come vedrete nelle foto che posterò.
Il guadagno è stato ridotto, adesso lavora da ore 12 in poi, quindi nella seconda parte del potenziometro, con i relativi vantaggi.
Ciro ha fatto il massimo che poteva esser fatto all'interno del piccolo chassis, stravolgendo il progetto originale,
cambiando tipologia di valvole, trasformatore, etc... la parte tecnica come ovvio che sia la lascio volentieri a lui
Mentre io posso dire che, finalmente sento uscire il basso dalle mie DT880, il suono è molto più convincente, l'amplificatore è diventato supersilenzioso, questo è quello che noto subito a memoria, per il resto non posso fare molti paragoni con la versione originale perchè la tenni veramente poco in quanto non mi convinse fin da subito.
Ringrazio quindi Ciro per avermi restituito praticamente un altro amplificatore




staky07 ha scritto:La versione completamente rivisitata di Ciro del Tpaudio, mantiene praticamente soltanto lo chassis originale, per il resto all'interno del Tpaudio non rimane quasi più nulla,
come vedrete nelle foto che posterò.
Il guadagno è stato ridotto, adesso lavora da ore 12 in poi, quindi nella seconda parte del potenziometro, con i relativi vantaggi.
Ciro ha fatto il massimo che poteva esser fatto all'interno del piccolo chassis, stravolgendo il progetto originale,
cambiando tipologia di valvole, trasformatore, etc... la parte tecnica come ovvio che sia la lascio volentieri a lui
Mentre io posso dire che, finalmente sento uscire il basso dalle mie DT880, il suono è molto più convincente, l'amplificatore è diventato supersilenzioso, questo è quello che noto subito a memoria, per il resto non posso fare molti paragoni con la versione originale perchè la tenni veramente poco in quanto non mi convinse fin da subito.
Ringrazio quindi Ciro per avermi restituito praticamente un altro amplificatore




dovremmo convincerlo a fare il CRaudio

Tanquassa ha scritto:Buonasera!
Risollevo questo vecchio tread per sapere come sono andate a finire le modifiche al TPaudio?
Visto che ne ho preso uno anche io sarei curioso di sapere come ha risolto sonic63 l'eccessivo guadagno?

Grazie!

Scusa se non ho risposto prima, ma non ricevo le notifiche dei 3d nei quali ho scritto e questo tuo post mi era sfuggito.
Effettivamente la EF86 che è in ingresso all'ampli cuffia guadagna troppo .
Se non vuoi cambiare valvola l'unico sistema valido per diminuire il guadagno è inserire un pò di controreazione.


staky07 ha scritto:La versione completamente rivisitata di Ciro del Tpaudio, mantiene praticamente soltanto lo chassis originale, per il resto all'interno del Tpaudio non rimane quasi più nulla,
come vedrete nelle foto che posterò.
Il guadagno è stato ridotto, adesso lavora da ore 12 in poi, quindi nella seconda parte del potenziometro, con i relativi vantaggi.
Ciro ha fatto il massimo che poteva esser fatto all'interno del piccolo chassis, stravolgendo il progetto originale,
cambiando tipologia di valvole, trasformatore, etc... la parte tecnica come ovvio che sia la lascio volentieri a lui
Mentre io posso dire che, finalmente sento uscire il basso dalle mie DT880, il suono è molto più convincente, l'amplificatore è diventato supersilenzioso, questo è quello che noto subito a memoria, per il resto non posso fare molti paragoni con la versione originale perchè la tenni veramente poco in quanto non mi convinse fin da subito.
Ringrazio quindi Ciro per avermi restituito praticamente un altro amplificatore




Grazie!!!
Aspetto di vedere le tue foto, magari qualcuna posso metterla anche io.


Bravo Ciro ! come sempre.
Ciaociao.

Macro Muscario ha scritto:Bravo Ciro ! come sempre.
Ciaociao.

Ciao Marco!!
Sto ancora aspettandoti
Scherzo!!!
Buona Pasqua.


Ciao, Buona Pasqua anche a te !

Come promesso, ecco una foto dell'interno del nuovo amplificatore

Auguri!


Scusate se di tecnica non me intendo, e vi domando quali vantaggi ci sono principalmente avendo un ampli che dopo ore 12 inizia a farsi sentire, per così dire.


Grazie, ciao...

Già, un bel lavoro!

Attendiamo gli eventi.

Macro Muscario ha scritto:Scusate se di tecnica non me intendo, e vi domando quali vantaggi ci sono principalmente avendo un ampli che dopo ore 12 inizia a farsi sentire, per così dire.


Grazie, ciao...

Secondo me poter usare maggiormente la seconda metà della corsa del potenziometro è meglio perchè con attenuazioni più basse il potenziometro lavora meglio ed è anche più facile dosare il volume negli ascolti a basso volume.
