IRS2092s

Sto valutando di assemblare un ampli basato sulle schede IRS2092s + alimentatore switching da 65 o 70 volt.
Ho letto una recensione positiva su TNT e un po' per curiosità un po' per il piacere di costruire qualcosa senza spendere un patrimonio ci sto facendo un pensierino. Sono indeciso se farlo mono o dual block, e mi chiedo se esista un alimentatore in grado di alimentare due schede che non costi quanto due alimentatori separati.

Commenti e suggerimenti.

Gumbo ha scritto:

Commenti e suggerimenti.

Assemblato una dozzina di anni fa.
Per me è ancora attuale ma oggi mi orienterei
su NCore anche se la spesa è leggermente
superiore.

Hai una idea di quanti watt tira fuori alla fine su 8 ohm ? Un centinaio a 0.1 ?
Lo hai fatto mono (o dual block) ho hai trovato un alimentatore che ce la fa ad alimentare due schede ?
In che cosa trovi migliore ncore ?

l'importante che usi i mosfet direct drive ....il chip driver e' vecchio..... https://www.infineon.com/dgdl/Infineon-Class_D_audio_reference_design_IRAUDAMP5_2x120W_featuring_IRS2092S_and_IRF6645-UserManual-v01_00-EN.pdf?fileId=5546d462533600a40153569ac4d42bf5

Gumbo ha scritto:Hai una idea di quanti watt tira fuori alla fine su 8 ohm ? Un centinaio a 0.1 ?
Lo hai fatto mono (o dual block)
ho hai trovato un alimentatore che ce la fa ad alimentare due schede ?

Due schede con alimentazione lineare singola da circa 400w.
Su 8 Ohm dovrebbero essere circa 75+75W a 0.1.
Con le schede attuali credo si possa spuntare qualcosa in più.

Se per te la soddisfazione di assemblare il kit non è determinante
forse è più conveniente un finale ZeroZone.

Gumbo ha scritto:In che cosa trovi migliore ncore ?

Come qualità audio. Per me è un riferimento quasi assoluto.

e come tutti i D occhio al carico

Occhio alla zero zone i cinesi come al solito non ci capiscono un tubo ha troppo gain soffia e da parecchi disturbi ...E' che non sanno montarli visto che fanno passare da idioti la 220 vicino allo stadio d'ingresso e mettono lontano rca alla rovescio

Mi piacerebbe assemblarlo io, anche perché vorrei infilarlo dentro lo chassis di un vecchio ampli deceduto, recuperandone gli "accessori" (interruttori, morsettiere, vu-meter ecc.). Mi spiace buttarlo ma non penso convenga ripararlo perché credo abbia un finale andato, quindi l'idea era fare un trapianto e dargli nuova vita.
Ci sono controindicazioni a fare una derivazione dall'alimentatore da mandare a uno step down per alimentare le lampadine dei vu-meter e cose del genere ?
Comunque non penso di usarlo sull'impianto principale, forse lo userò sui bassi (fino a 200) se farò il quattro vie.

Avevo intenzione di prendere due di questi kit.
https://m.it.aliexpress.com/item/1005005533600109.html?spm=a2g0n.productlist.0.0.7276390b817pjQ&browser_id=dc99cfd7190b4a478513e56f61f4af1c&aff_trace_key=f68c289d11944ddfa0e3f1702c4327cc-1682607317901-06789-UneMJZVf&aff_platform=msite&m_page_id=rxgbuvfcgcaswjde1887b1d3da12451d488fd4571c&gclid=&pdp_npi=3%40dis%21EUR%2162.72%2137.63%21%21%21%21%21%402145274c16856926939254213d0744%2112000033705983004%21sea%21IT%21789522123&algo_pvid=f66a1dcb-f8b3-4253-999f-deafad5779ac

Con un centinaio di euro faccio un centinaio di watt. 1€ a watt
@Dynamanu, grazie della dritta per il cablaggio.

Gumbo ha scritto:Mi piacerebbe assemblarlo io, anche perché vorrei infilarlo dentro lo chassis di un vecchio ampli deceduto, recuperandone gli "accessori" (interruttori, morsettiere, vu-meter ecc.). Mi spiace buttarlo ma non penso convenga ripararlo perché credo abbia un finale andato, quindi l'idea era fare un trapianto e dargli nuova vita.
Ci sono controindicazioni a fare una derivazione dall'alimentatore da mandare a uno step down per alimentare le lampadine dei vu-meter e cose del genere ?
Comunque non penso di usarlo sull'impianto principale, forse lo userò sui bassi (fino a 200) se farò il quattro vie.

Avevo intenzione di prendere due di questi kit.
https://m.it.aliexpress.com/item/1005005533600109.html?spm=a2g0n.productlist.0.0.7276390b817pjQ&browser_id=dc99cfd7190b4a478513e56f61f4af1c&aff_trace_key=f68c289d11944ddfa0e3f1702c4327cc-1682607317901-06789-UneMJZVf&aff_platform=msite&m_page_id=rxgbuvfcgcaswjde1887b1d3da12451d488fd4571c&gclid=&pdp_npi=3%40dis%21EUR%2162.72%2137.63%21%21%21%21%21%402145274c16856926939254213d0744%2112000033705983004%21sea%21IT%21789522123&algo_pvid=f66a1dcb-f8b3-4253-999f-deafad5779ac

Con un centinaio di euro faccio un centinaio di watt. 1€ a watt
@Dynamanu, grazie della dritta per il cablaggio.

del kit non saprei ... per i vu non ci sono problemi
mentre per il cablaggio d cui sopra conviene invertire sotto sopra il pcb ed abbassargli il gain

giucam61 ha scritto:
Sul tubo ci sono alcuni video di assemblaggi di kit completi
Purifi e l'ultimo Ncore (non ricordo precisamente la sigla), cifre importanti, circa 1.500 euro

Quelli, ovviamente per me, sono riferimenti assoluti.

Intendevo comunque il modulo NC252MP. I modelli pronti
si trovano in vendita per 500 euro quindi in kit la spesa dovrebbe
essere 400 euro tutto compreso (AMP, PSU e CASE).

Parliamo di circa 120W su 8 Ohm.

giucam61 ha scritto:
I miei hanno il cavo di alimentazione praticamente assente

Questo e' anche peggio visto che passa sotto ....

giucam61 ha scritto:
I miei hanno il cavo di alimentazione praticamente assente (il cerchio rosso non c'entra nulla, era per un'altra discussione), che il gain sia troppo elevato lo credo anche io, sul soffio dipende dagli abbinamenti, con le Audionirvana appena percettibile senza musica, con le Revox silenzio assoluto.
I pareri sul suono sono soggettivi, per me suonano bene, se poi valutiamo il costo, molto bene.

Dipenderà dalla sensibilità dei diffusori, immagino. Su questa scheda mi sembra che il gain non è regolabile.
Ma tu avevi l'alimentatore switching ? Perche ho visto un video dove risulta che sono piu silenziosi con switching.
Soffio vuol dire che se uno lo usa per i bassi è silenzioso ? Oppure ronza ?

Gumbo ha scritto:

giucam61 ha scritto:
I miei hanno il cavo di alimentazione praticamente assente (il cerchio rosso non c'entra nulla, era per un'altra discussione), che il gain sia troppo elevato lo credo anche io, sul soffio dipende dagli abbinamenti, con le Audionirvana appena percettibile senza musica, con le Revox silenzio assoluto.
I pareri sul suono sono soggettivi, per me suonano bene, se poi valutiamo il costo, molto bene.

Dipenderà dalla sensibilità dei diffusori, immagino. Su questa scheda mi sembra che il gain non è regolabile.
Ma tu avevi l'alimentatore switching ? Perche ho visto un video dove risulta che sono piu silenziosi con switching.
Soffio vuol dire che se uno lo usa per i bassi è silenzioso ? Oppure ronza ?

Tramite sostituzione di una  resistenza all'ingresso , stessa modalità del tripath

giucam61 ha scritto:

Gumbo ha scritto:

giucam61 ha scritto:
I miei hanno il cavo di alimentazione praticamente assente (il cerchio rosso non c'entra nulla, era per un'altra discussione), che il gain sia troppo elevato lo credo anche io, sul soffio dipende dagli abbinamenti, con le Audionirvana appena percettibile senza musica, con le Revox silenzio assoluto.
I pareri sul suono sono soggettivi, per me suonano bene, se poi valutiamo il costo, molto bene.

Dipenderà dalla sensibilità dei diffusori, immagino. Su questa scheda mi sembra che il gain non è regolabile.
Ma tu avevi l'alimentatore switching ? Perche ho visto un video dove risulta che sono piu silenziosi con switching.
Soffio vuol dire che se uno lo usa per i bassi è silenzioso ? Oppure ronza ?

Sicuramente, Audionirvana 96db, Revox mi sembra 88db e impedenza 4ohm.
Non credo che il gain sia regolabile, si parlava di sostituire un chip ma non è possibile essendo saldato.
No, il mio ha l'alimentazione interna, manco so quale sia.
Il soffio, come già provato con vari diffusori, dipende dall'abbinamento, conosco alcuni possessori che li trovano silenziosissimi.
Il mio l'ho aperto non per fare chissà quale modifica o per vedere com'è fatto ma su richiesta di un altro possessore che aveva dei condensatori di colore diverso e per vedere se sul mio il famoso chip era staccabile.
Ricordo che i 2 finali mono costavano 300€, in molti li hanno trovati ottimi (basta leggere la posta di TNT o qualche forum audio), farci le pulci, secondo me, non ha senso, se si vuole il top si ha l'imbarazzo della scelta, certo bisogna spendere almeno 4/5 volte di più.
...e pensare che i cinesi non sanno cosa fanno, pensa te se lo sapessero..

basta sostituire la resistenza  di ingresso  da 3.3k    ...i cinesi in audio copiano  datasheet e le  board senza sapere  solo il profitto interessa ,qualsiasi idiota elettronico sà che la AC deve stare il piu lontano dall'ingresso ....
Si copiano talmente tra loro che si autoeliminano.......

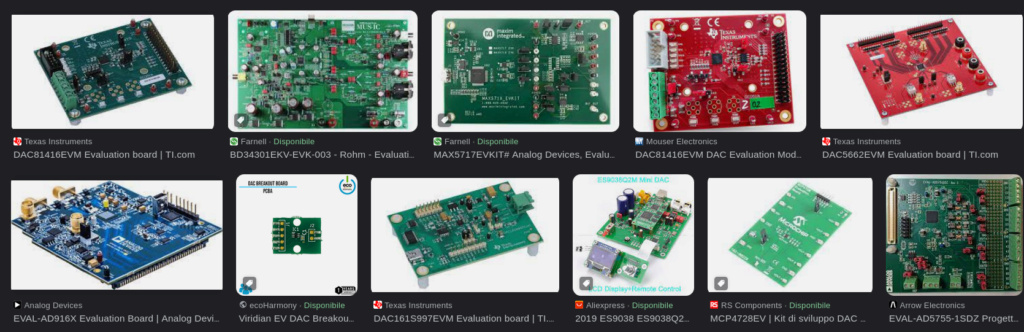

Provo a spiegarlo... per i DAC e la classe D tutte le aziende oltre a produrre i relativi chip forniscono direttamente il progetto funzionante  con tutti i manuali e le spiegazioni ,tante' che compravamo 20 anni fa' cosi i primi dac....
Si chiamano evaluation board EVB
https://ismosys.com/ess-evaluation-boards/

giucam61 ha scritto:Sarà ma per 300€ sono miracolosi e li tengo come mamma cinese li ha fatti, quando mi stuferanno li venderò.

Guarda, ho usato due L15D da una cinquantina di euro.
Con alimentazione e case non avrei speso molto meno e
nel 2011 non mi pare ci fosse qualcosa di pronto.

Tieniteli stretti

per chi fosse interessato al genere meglio di questo non trovate ,dovete aggiungere l'alimentatore ....

dei IRS2092s ho preso una coppia di moduli a €60 su aliexpress un paio d'anni fa.
un'alimentatore smps da 1Kw 48V che già avevo, vanno molto bene sui 4 ohm dei miei woofer 15" dipolo.
tanta potenza per poco prezzo, per la raffinatezza sul medio alto non posso dire altro perchè uso la multiamplificazione attiva.
