Re: La mia interpretazione del pre valvolare del forum

[marcoacqui]

pubblico il master delle 3 basette (già riflesso specularmente sull'orizzontale) le dimensioni dell'immagine devono essere quelle di un foglio A4 in modo che le pcb grandi siano 160x100 mm e quella piccola 100x50 mm. Se vi serve salvatela sul vostro pc, il file non è ridimensionato (è non è grande essendo solo un vettoriale) altrimenti si perde risoluzione.

[pentrio]

[quote="marcoacqui"]Oggi, dopo appena due giorni, mi sono arrivate dalla Germania le 5670 e la rettificatrice per il pre valvolare del forum, proposto da Maurarte.


Scusa la domanda "banale" ma la valvola 6z4 è la versione cinese o occidentale????

[marcoacqui]

cinese !

[pentrio]

cinese !

Scusa ma non ho capito...... e perchè l'hai presa in germania????

[piero7]

la 6Z4 la fanno solo i cinesi

[Vincenzo]

pubblico il master delle 3 basette (già riflesso specularmente sull'orizzontale) le dimensioni dell'immagine devono essere quelle di un foglio A4 in modo che le pcb grandi siano 160x100 mm e quella piccola 100x50 mm. Se vi serve salvatela sul vostro pc, il file non è ridimensionato (è non è grande essendo solo un vettoriale) altrimenti si perde risoluzione.

Tencsforsciàring!

[Tfan]

la 6Z4 la fanno solo i cinesi

vero ma ci sono equivalenti occidentali molto validi...6C4P-EV / EZ90 / 6Z31
io non avrei comprato la cinese...

[piero7]

la 6Z4 la fanno solo i cinesi

vero ma ci sono equivalenti occidentali molto validi...6C4P-EV / EZ90 / 6Z31
io non avrei comprato la cinese...

hanno piedinature diverse... occhio alla penna!

6Z4



EZ90

[Tfan]

nein la 6z4 cinese ha sette piedini, non c'entra con l'americana che hai postato te

[pentrio]

la 6Z4 la fanno solo i cinesi

vero ma ci sono equivalenti occidentali molto validi...6C4P-EV / EZ90 / 6Z31
io non avrei comprato la cinese...

BRAVO Tfan era proprio qui che volevo arrivare
L'equivalente russa della 6z4 cinese è la 6c4p russa.
Questa cosa in realtà la sanno in pochissimi e non è ancora certa al 100%
A me è stata spiegata da un ucraino spiegandomi perchè sono equivalenti.
Ad ogni modo a giorni mi dovrebbero arrivare delle 6c4p russe e le proverò nel mio pre...... spero che vada tutto bene

Luciano.

[piero7]

Ma non è pin to pin compatibile la 6c4p con la cinese... devi ricablarla!

[Tfan]

io la sto usando nel mio pre da un paio di mesi...
asp datasheet alla mano...

datasheet alla mano...un cazz è tutto in cirillico!!!

quella che hai postato ricopia la piedinatura che ho sul datasheet russo.
ora tocca capire la piedinatura della 6z4 cinese

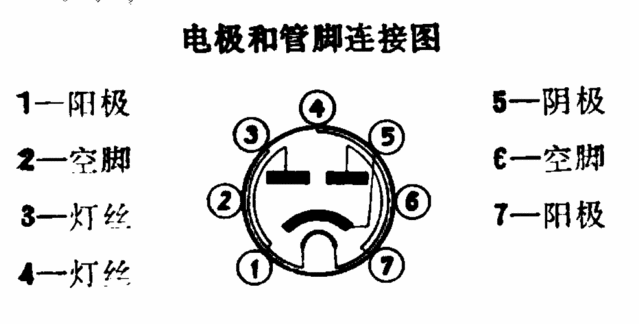

Chinese 6Z4

This 6Z4 tube is a Chinese rectifier type.

Note: This is not equivalent to the American 6Z4/84 tube.

da thetubestore.com

sapete leggere il cinese???? -> http://frank.pocnet.net/sheets/095/6/6Z4.pdf



ora si.. datasheet alla mano (e si che mai avrei pensato di interpretare e confrontare due documentazioni tecniche in due lingue accessibili come il russo e il cinese... anche di questo dove ringraziare il Tforum): corrispondono perfettamente


ecco fatto... cioraggioneioebasta
comunque è vero, cioè l'ez90 non è compatibile a livello di piedinatura, non so la 6z31 o la 6x4 ... dovrei vedere.....

edit: visto
6z4 cinese= 6c4p
ez90=6x4
6z31=???

[marcoacqui]

presa qua:

http://cgi.ebay.it/6C4P-6Z4-rectifier-tube-NOS-china-tube-amp-MHZS-88_W0QQitemZ390111911881QQcmdZViewItemQQptZR%C3%B6hren?hash=item5ad47b5fc9

[Tfan]

allora hai preso una rettificatrice russa non cinese! potevi prendere meglio però rispetto alla cinese è un passo avanti....
se trovavi la 6c4p-eb ti potevi scordare la sostituzione per un bel pò d'anni visto che è garantita 5000 ore

[Tfan]

ho trovato una tabella comparativa occidentali-cinesi-russe

interessante e utile, la trovate qui: http://www.argaudio.it/index_file/Page1415.htm

[piero7]

ma da questo datasheet non risulta pin to pin compatibile la russa....

Ma non è pin to pin compatibile la 6c4p con la cinese... devi ricablarla!

[marcoacqui]

questo è la piedinatura della mia valvola
piedino 1 e 7 >>> 230 V
piedino 3 e 4 >>> 6.3 v
piedino 5 >>> uscita CC

[marcoacqui]

NB: lo zoccolo è ruotato di 90 gradi in senso antiorario per evitare labirinti...cmq i piedini 1 e 7 sono indicati nella pcb

[Tfan]

ma da questo datasheet non risulta pin to pin compatibile la russa....

Ma non è pin to pin compatibile la 6c4p con la cinese... devi ricablarla!

che dici piè?? dove non corrispondono???

1-7->230 in
3-4->6,3v in
5-> out

[piero7]

Cavolo, ma da qui: http://www.mif.pg.gda.pl/homepages/frank/short/001/6/6Z4.gif

dicono che è tutt'altra piedinatura clicca e guarda!

[robertor]

http://cgi.ebay.it/One-Pair-RCA-84-6Z4-NOS-NIB-Rectifier-tube-1951-Tested_W0QQitemZ130272587318QQcmdZViewItemQQptZVintage_Electronics_R2?hash=item1e54d9ee36

è che costano tanto.

[Tfan]

Piero quella è un'altra valvola

ma avete letto il mio post?????

Chinese 6Z4

This 6Z4 tube is a Chinese rectifier type.

Note: This is not equivalent to the American 6Z4/84 tube.

da thetubestore.com

poi scusa permettimi... ce le l'ho in mano... ho il datasheet originale in cirillico della russa, e sono tutte e due a piedinatura noval (come potrebbe essere altrimenti.. visto che la russa lavora al posto della cinese)

robertor, quella è un'altra valvola... evidentemente i cinesi quando hanno chiamato la loro 6z4 non si sono preoccupati di verificare se fosse già esistente.....

[Tfan]

del resto basta che vai qui: http://www.mif.pg.gda.pl/homepages/frank/sheets67.html
scorri fino in fondo e vedi che c'è una 6z4 sylvania (=84), una 6z4 Shuguang e poi le 6Z4P soviet, con i relativi datasheet

[piero7]

Piero quella è un'altra valvola

ma avete letto il mio post?????

Chinese 6Z4

This 6Z4 tube is a Chinese rectifier type.

Note: This is not equivalent to the American 6Z4/84 tube.

da thetubestore.com

poi scusa permettimi... ce le l'ho in mano... ho il datasheet originale in cirillico della russa, e sono tutte e due a piedinatura noval (come potrebbe essere altrimenti.. visto che la russa lavora al posto della cinese)

robertor, quella è un'altra valvola... evidentemente i cinesi quando hanno chiamato la loro 6z4 non si sono preoccupati di verificare se fosse già esistente.....

Leggi il titolo di quella pagina... c'è scritto 6Z4

Tacci loro!!!

[robertor]

ho trovato le basette ramate 10x16cm già con il press n peel.
purtroppo quella è la misura più piccola.
costano 2 euro all'una.
che faccio, le prendo?

robertor, quella è un'altra valvola... evidentemente i cinesi quando hanno chiamato la loro 6z4 non si sono preoccupati di verificare se fosse già esistente.....

hai ragione, è una octal.
