Re: Rcf aithra 5 - tweeter non va! Crossover andato?

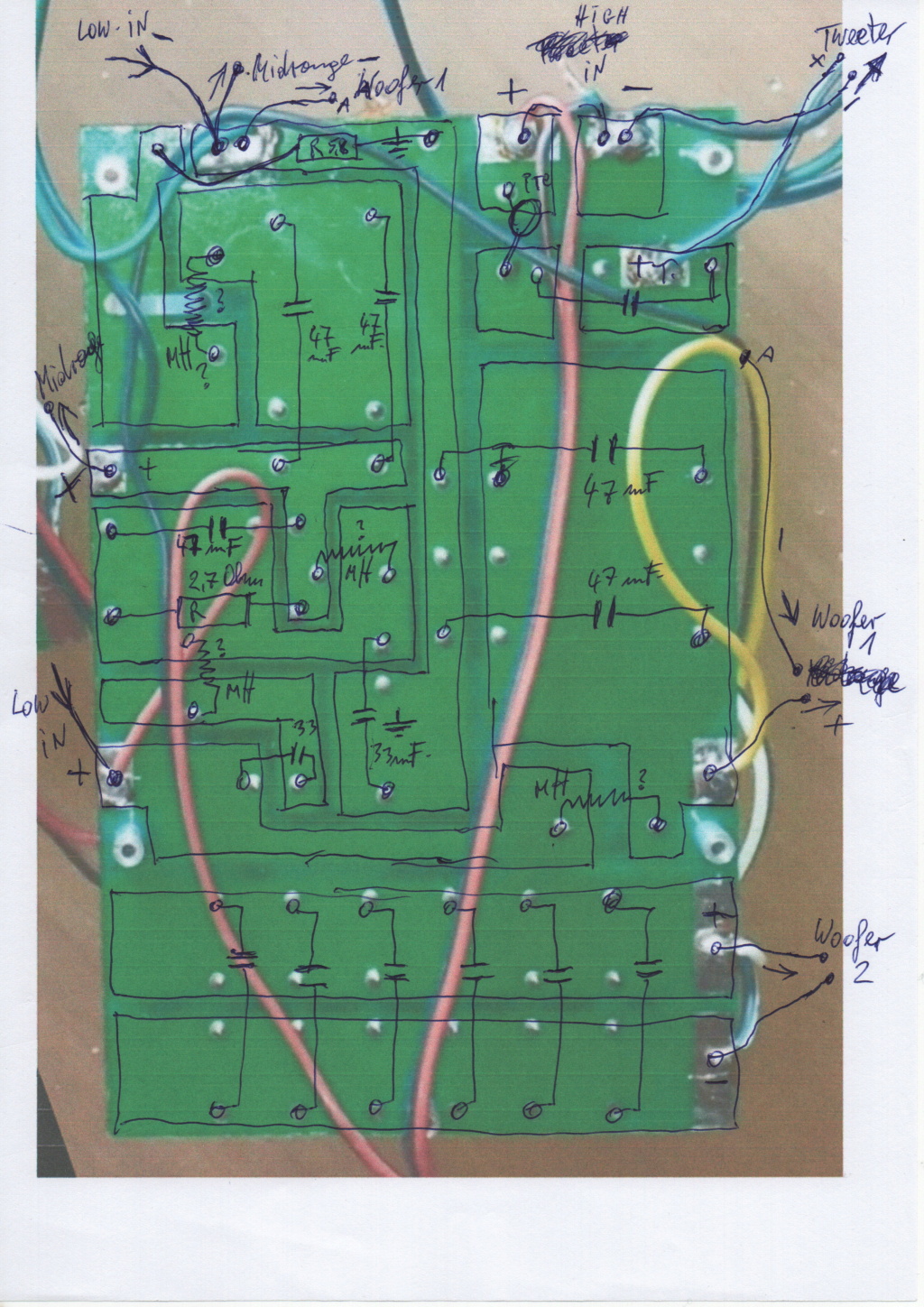

e poi abbiamo la foto ben fatta di IvanMan ...
(qui è piccola, ma nel suo 3D è molto ingrandita)
il circuito RCF è costruito in modo molto molto pulito
Entro stasera (ora mi è difficile) guardo le foto e riscrivo lo schema.
Nel frattempo,
se fai prove, falle al minimo della potenza, o meglio ancora, non fare prove.
(qui è piccola, ma nel suo 3D è molto ingrandita)
il circuito RCF è costruito in modo molto molto pulito
Entro stasera (ora mi è difficile) guardo le foto e riscrivo lo schema.
Nel frattempo,
se fai prove, falle al minimo della potenza, o meglio ancora, non fare prove.
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7808
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: Rcf aithra 5 - tweeter non va! Crossover andato?
ho una prima risposta (ma ancora non ho disegnato il circuito)
il filo verde del Mid che va al meno
è perché il Mid è stato volutamente e giustamente collegato in controfase
l'unica spiegazione del comportamento strano sarebbe che il Tweeter sia in cortocircuito,
ma in questo caso "quando funziona" dovrebbe funzionare alquanto male,
e poi hai già provato a metterlo sulla cassa buona, e lì funziona
prova a testare di nuovo il tweeter e i suoi fili di collegamento,
misurando gli Ohm (è possibile farlo anche senza dissaldarlo)
paragonandolo al Tweeter buono,
facendolo suonare attaccato a un'uscita cuffia di qualunque dispositivo
(suonerà piano, ma deve suonare bene)
collegandolo all'uscita casse di un amplificatore ma tramite un condensatore tra 0,5uF e 3uF
(mai direttamente)
oppure anche solo tramite un qualunque resistore da 47 Ohm o più
e a moderata potenza
controlla anche il suo filo e le saldature
il filo verde del Mid che va al meno
è perché il Mid è stato volutamente e giustamente collegato in controfase
l'unica spiegazione del comportamento strano sarebbe che il Tweeter sia in cortocircuito,
ma in questo caso "quando funziona" dovrebbe funzionare alquanto male,
e poi hai già provato a metterlo sulla cassa buona, e lì funziona
prova a testare di nuovo il tweeter e i suoi fili di collegamento,
misurando gli Ohm (è possibile farlo anche senza dissaldarlo)
paragonandolo al Tweeter buono,
facendolo suonare attaccato a un'uscita cuffia di qualunque dispositivo
(suonerà piano, ma deve suonare bene)
collegandolo all'uscita casse di un amplificatore ma tramite un condensatore tra 0,5uF e 3uF
(mai direttamente)
oppure anche solo tramite un qualunque resistore da 47 Ohm o più
e a moderata potenza
controlla anche il suo filo e le saldature
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7808
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: Rcf aithra 5 - tweeter non va! Crossover andato?

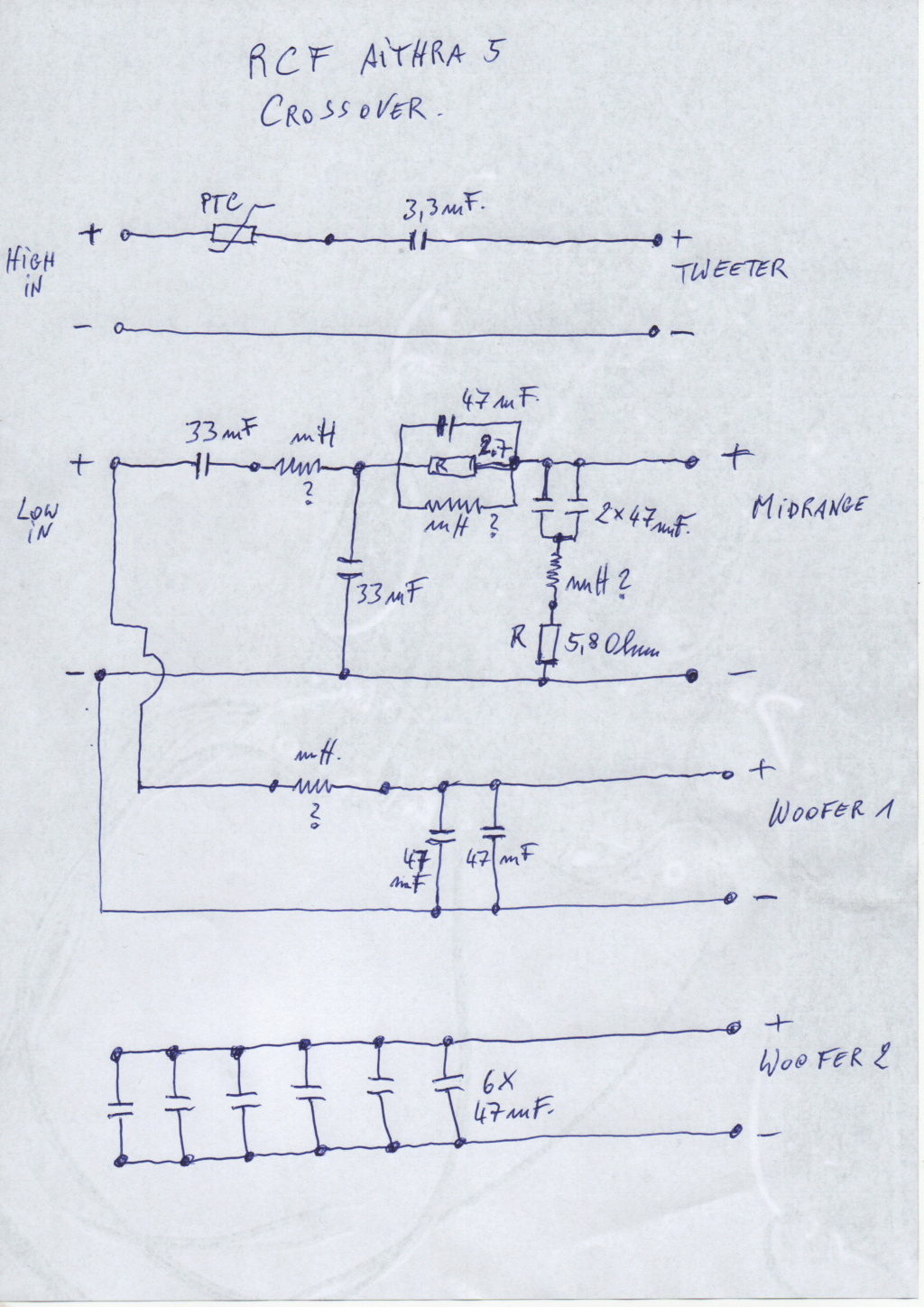

Anche nel secondo disegno o schema del filtro contiene errori di IvanMan
Il crossover possiede e entrata High per tweeter, e Low su filtro Midrange e Woofer 1
Primo Ordine Crossover (6db/octave) per il tweeter, per il Midrange si tratta di un Secondo Ordine Crossover (12db/octave)
con circuito di blocco e circuito di assorbimento,
anche il filtro del Woofer 1 e un filtro di secondo ordine da 12 dB, la bobina quindi viene in entrata
Il crossover possiede e entrata High per tweeter, e Low su filtro Midrange e Woofer 1
Primo Ordine Crossover (6db/octave) per il tweeter, per il Midrange si tratta di un Secondo Ordine Crossover (12db/octave)
con circuito di blocco e circuito di assorbimento,
anche il filtro del Woofer 1 e un filtro di secondo ordine da 12 dB, la bobina quindi viene in entrata
saltonm73- Membro di riguardo
- Data d'iscrizione : 19.07.12
Numero di messaggi : 752
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: ADCOM GTP-500 II - Tube Amp : Bewitch 6550 version Saltonm73. DIY Mono Amp: Symasym by Saltonm73. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A409 - altri Diffusori DIY : DUO-TBOA. Giradischi - Dual 1246 - Thorens TD280mkII - Lettori CD : Vincent CD S2 - DAC : Cambridge DAC MagicPlus - mini DSP 2x4 HD Dirac Live - e tanto altro.
Re: Rcf aithra 5 - tweeter non va! Crossover andato?
Ho avuto una settimana impegnativa ma ieri sera mi sono ritagliato un po' di tempo. Ho sostituito i cavi tra ampli e cassa, passato con la carta abrasiva i connettori per togliere aventuale ossido, rifatto tutte le saldature a fili e componenti... Un sabato sera alternativo!
Ho montato e provato, ripartito a funzionare tutto correttamente! Penso qunque ci fosse qualche "falso contatto", tenendo il filtro in mano funzionava e rimettendo in verticale nell'alloggiamento si staccava.
Con molta probabilità è stato sostituito il condensatore inutilmente, ma l'importante è che ora funzioni tutto!
Vi ringrazio tutti per l'aiuto e la pazienza!
Ho montato e provato, ripartito a funzionare tutto correttamente! Penso qunque ci fosse qualche "falso contatto", tenendo il filtro in mano funzionava e rimettendo in verticale nell'alloggiamento si staccava.
Con molta probabilità è stato sostituito il condensatore inutilmente, ma l'importante è che ora funzioni tutto!
Vi ringrazio tutti per l'aiuto e la pazienza!
Gas84- Novizio
- Data d'iscrizione : 18.02.23
Numero di messaggi : 13
Provincia : Verona
Impianto : Pre Aeron Ap120, finale Aeron A980, diffusori RCF Aithra 5, piatto Pioneer pl-l800, Yamaha CDX-580 e sinto radio TECHNICS ST-GT550
Re: Rcf aithra 5 - tweeter non va! Crossover andato?

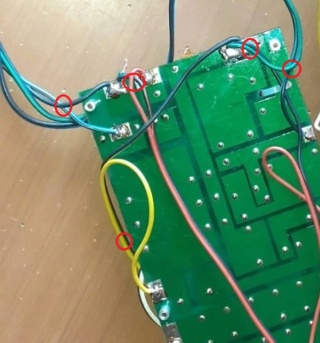

se hai voglia di riaprirle faresti bene a mettere un po' di fascette elasticheGas84 ha scritto:... rifatto tutte le saldature a fili e componenti ...
ad ogni coppia di fili che sono saldati vicini
si forma un triangolo tra fascetta e saldature
che quasi eliminerà il logoramento da vibrazioni e manipolazioni ...
più o meno così:
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7808
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
