Line6 scheda audio (AK4528)

Da bill89 Lun 3 Mar 2014 - 11:40

Ciao,
Oggi mi metto all'opera con l'ampli per cuffie dopo essermi cimentato nella costruzione dello chassis...
e in mente mi è tornato il pensiero che la mia scheda audio... è economica... Hehe

ho cominciato ad informarmi sui convertitori e se ho capito bene (nn ho esperienza col digitale)
l'AK4528 non dovrebbe essere così male... Guardavo un po' di componenti e fra condensatori smd di cui non si sa il valore e resistenze microscopiche ho notato che gli elettrolitici sono nichicon e jamacon...un TSA1020 gestisce l'USB... e come preamplificatori abbiamo dei miseri 072... per l'uscia cuffie LM4880m ...il tutto immerso in saldature fredde...(o forse in smd sono proprio così e non lo so io ... bho )

mi chiedevo se convenisse e se fosse possibile utilizzare solo la parte di gestione usb e conversione e rifare gli stadi preamplificatori sia dell'ingresso che delle uscite...
allego foto!

posso anche buttare giù uno schema... ma non so i valori dei condenstori...

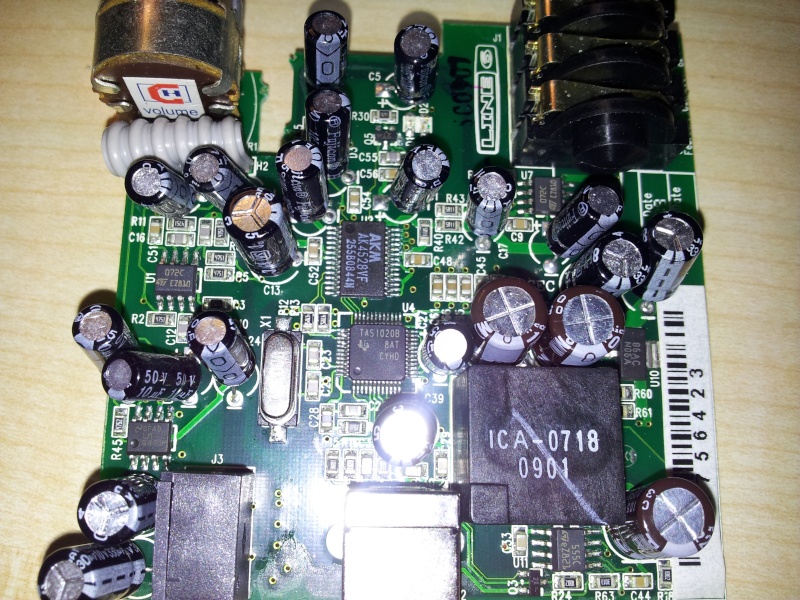

Line6 scheda audio (AK4528) 20140313

Da bill89 Mer 5 Mar 2014 - 10:56

Penso di aver individuato dove interrompere le piste per rifare lo stadio di uscita e precisamente sono quei 4 fori in alto a destra dell'AKM.
Ora vorrei cercare di capire dove inserire l'ingresso analogico e poi mi metto a cercare qualche schema.

Per quanto riguarda l'alimentazione sono riuscito ad individuare il circuito... pensavo di mantenere la stessa per la porzione digitale (anche perché onestamente non saprei metterci mani) ed usarne una a 12V separata per lo stadio di ingresso e di uscita... sarebbe fattibile?!

Da bill89 Mer 5 Mar 2014 - 11:39

trovato l'ingresso.. anche qui i fori in corrispondenza della parte alta del convertitore...

penso che non ci dovrebbero essere problemi ad entrare direttamente in questi fori con un altro stadio di ingresso ed uscita senza nemmeno scollegare gli stadi di ingresso e di uscita presenti... lasciandoli semplicemente inutilizzati ...giusto?! ora cerco di capire come agisce il pot....

Qualcuno mi può dare info sull'alimentazione?!?!?! please..... Don't know

Da Switters Mer 5 Mar 2014 - 11:57

Gli ingressi analogici dovrebbero essere i pin 2, 3, 4, 5, in alto a sinistra.

Da bill89 Mer 5 Mar 2014 - 12:03

lo avevo controllato... ora sto cercando di capire se il pot volume agisce direttamente sul convertitore o sullo stadio di uscita (sarà scontato per tutti ma per me no... non ho molta esperienza con questi circuiti) ...

se il pot è sullo stadio di uscita mi limiterei a rifare, come detto, buffer di ingresso e di uscita... magari a discreti... Don't know

se po fa?!

come detto sopra eviterei anche di eliminare quelli presenti... e lascerei il resto invariato (per adesso... mentre continuo a studiare un po' la situazione.)

P.S. l'alimentazione mi sembra abbastanza articolata... dovrò passare un po' di tempo anche lì

Da bill89 Mer 5 Mar 2014 - 12:26

Ok... pot direttamente sullo stadio di uscita...
rifacendo questa parte il computer non dovrebbe neanche accorgersi della modifica...

Da bill89 Gio 6 Mar 2014 - 10:43

Il progetto continua... dopo aver capito dove potrei collegarmi senza tagliare piste o staccare componenti (andrei praticamente ad aggiungere altri stadi di ingresso e di uscita lasciando quelli esistenti invariati) ora comincio a pensare ad un eventuale schema di stadio di uscita... Smile

Ovviamente quello del datasheet con alimentazione duale lo tengo sempre presente... ma ci vuole un opamp... avete qualche schema a discreti da proporre?!

Line6 scheda audio (AK4528) Analog10

Da bill89 Ven 7 Mar 2014 - 11:30

Guardavo qualche schema di amplificatore differenziale ma non ci capisco molto...
qualcuno potrebbe darmi una dritta per lo stadio di uscita?!

Da bill89 Dom 9 Mar 2014 - 20:51

Aggiorno... dopo un p' di consigli di Florin ho capito che devo procedere in maniera più ordinata e meno confusa...

Tiro giù lo schema del circuito e contemporaneamente penso all'alimentatore...

Cavo Y e poi un alimentatore... leggendo sul forum mi pare di capire che le opzioni migliori siano Batteria e alimentatore con MIC29150-05 (fatto in un certo modo)...

pensavo all'alimentatore
Filtro EMI-> Trafo ->ponte -> MIC29150 con annessi e connessi...

osservavo l'immagine di questo circuito di sonic63 e notavo una resistenza da 1ohm che non fa parte del circuito standard di questo componente... non capisco la funzione...

Da bill89 Mer 12 Mar 2014 - 15:03

Sto calcolando i valori giusti dei condensatori per l'alimentazione ed ho misurato l'assorbimento della scheda... 250mA?! possibile?! o sto sbagliando qualcosa...??? Don't know
