montaggio errato testina Shure

Da gianry Mer 2 Nov 2022 - 9:16

ho acquistato un thorens con testina Shure e mi son reso conto che hanno mancato di mettere uno spessore e quindi le alette di supporto si son piegate. Ho smontato la testina e ho verificato che non si raddrizzano

Procedo a mettere lo spessore ?

Da valterneri Mer 2 Nov 2022 - 9:31

No.

Puoi fare una fotografia delle alette a contrasto con un righello
per vedere di quanto sono state flesse?

Da gianry Mer 2 Nov 2022 - 9:57

a dire il vero avevo consultato il manuale :

la flessione è nell'ordine del mm ma il problema è che non si riesce a fissare bene la testina in quanto le alette flettono nel foro del portatestina.

Da valterneri Mer 2 Nov 2022 - 12:46

gianry ha scritto:... le alette flettono nel foro del portatestina ....

non mettere quelle zeppe laterali,
avvita la testina direttamente alla conchiglia
o, casomai, interponi uno spessore piatto di un millimetro

poi regolerai il VTA (se vuoi)
riposizionando però la farfalla fine disco

La conchiglia è piatta e le sponde della testina sono piatte,
tutto andrà bene,
ma...

per raddrizzare le alette non usare le pinze,
usa una morza protetta da alluminio
{ti faccio vedere come?)

e non usare dadi larghi,
usa, o dadi piccoli, o dadi a cilindro,

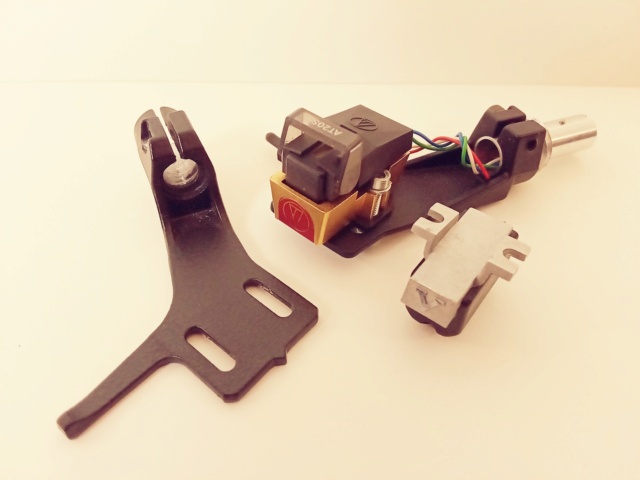

come quelli per la mia AT20SS in foto,
così le viti cadranno verticali

la testina ha già lo spazio sagomato bene per dadi adatti,
magari con una rondella di nailon
per non graffiarla

Da Quaiozi! Mer 2 Nov 2022 - 13:38

Il problema è scaturito dal fatto che il precedente proprietario, ha usato viti, quindi dadi troppo grossi.
Il dado deve entrare tra quelle due protuberanze, che servono appunto a non farlo girare quando avviti da sopra, come già ti avevo scritto nell'altro 3ad.
Se la raddrizzatura non venisse perfetta, secondo me quando vai a serrare bene le viti da sopra, le alette si dovrebbero adattate, quindi spianare definitivamente

Da gianry Mer 2 Nov 2022 - 13:47

Valter,
se vedi bene la mia foto già ho avvitato come dici e le alette si son piegate . Rispetto a come mi è stata consegnata ho invertito il perno mettendo il dado sopra . Non è cambiato nulla. Il dado stringendolo tira e le fà incastrare nelle fessure del portatestina le alette Per questo motivo ci vuole quello spessorino come da manuale.

Le alette sono di plastica e quindi nella morsa non si rompono comunque ? se si potessero smontare potrei provare ad ammorbidire con aria calda.

Da gianry Mer 2 Nov 2022 - 13:49

Quaiozi! ha scritto:Il problema è scaturito dal fatto che il precedente proprietario, ha usato viti, quindi dadi troppo grossi.

no, le viti e dadi sono M2,5
Se vedi la mia foto ho invertito ... messo dado sopra e testa tonda sotto. Non è cambiato nulla. Le alette comunque vengono tirate nella fessura longitudinale del portatestina

Da valterneri Mer 2 Nov 2022 - 14:19

gianry ha scritto:... se vedi bene la mia foto già ho avvitato come dici e...
... le alette sono di plastica, e quindi... .

di plastica??

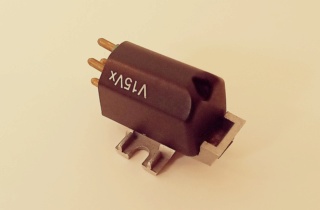

la V15x è di alluminio! la V15 non x invece è di plastica?

nella foto non mi sembra montata come la monterei,
puoi svitare tutto e mettere tutti i pezzettini in mostra?

PS:
mentre ora scrivevo mi sono ricordato di avere
anche una V15 normale (senza la x),
l'ho cercata e trovata, è di alluminio anche quella.

Da gianry Mer 2 Nov 2022 - 14:27

a me dà l'impressione di essere plastica rigida ...... dimmi come posso raddrizzarla
ho messo sia il dado sopra che sotto ma non cambia nulla

Da Quaiozi! Mer 2 Nov 2022 - 17:33

valter ha scritto:PS:
mentre ora scrivevo mi sono ricordato di avere
anche una V15 normale (senza la x),
l'ho cercata e trovata, è di alluminio anche quella.

La sua è una V15 V, la tua sarà una V15 pre I del '59 lol!

Cmq...
Se è di plastica rischi di rompere le alette.
Scaldare con un phon, scaldi anche il corpo testina e non è il massimo.
Se è ben salda...lasciala così, ma a questo punto non cercare uno stilo di ricambio, ma una testina nuova

Da valterneri Mer 2 Nov 2022 - 18:08

Quaiozi! ha scritto:
valter ha scritto:... mi sono ricordato di avere
anche una V15 normale ...
La sua è una V15 V,
la tua sarà una V15 pre I del '59

ecco perché la mia è d'alluminio,
quand'ero giovane la plastica ancora non c'era!

Da Quaiozi! Mer 2 Nov 2022 - 19:01

valterneri ha scritto:
Quaiozi! ha scritto:
valter ha scritto:... mi sono ricordato di avere
anche una V15 normale ...
La sua è una V15 V,
la tua sarà una V15 pre I del '59
ecco perché la mia è d'alluminio,
quand'ero giovane la plastica ancora non c'era!

Si si l'hanno inventata dopo... Laughing

La topolino C aveva il cruscotto di legno.
La 500 D l'aveva di lamiera
Per il cruscotto in plastica bisogna aspettare la 500 L del '68...
Ma te eri già grande... Laughing

Da valterneri Mer 2 Nov 2022 - 21:16

Quaiozi! ha scritto:... per il cruscotto in plastica bisogna aspettare la 500 L del '68 ...
ma te eri già grande...

eh ..... il '68 è proprio l'anno che sono andato in pensione
mentre quell'indemoniato di mio nipote si faceva manganellare alle manifestazioni,
la pensione me la danno ancora in lire,
ma io l'arrotondo aggiustando i giradischi per corrispondenza.

Da gianry Mer 2 Nov 2022 - 21:41

Spessore di 1,5 mm autocostruito. Almeno cosi le alette poggiano sul dritto e leggermente sono piu dritte

https://i.servimg.com/u/f90/20/45/85/99/27a78410.jpg

Da Quaiozi! Mer 2 Nov 2022 - 22:55

Si, un pò mj pare siano "venute".
Ricontrolla la VTA, 1 mm e mezzo non sono pochissimi

Da gianry Gio 3 Nov 2022 - 8:42

devo trovare un materiale piu rigido e rifare lo spessore e poi ricontrollo VTA.
Ad occhio è difficile valutare comunque se è necessario modificare il VTA.

Non vi ho scritto che lo stilo è leggermente piegato , credo segno che ha lavorato male... o sbaglio ?

Da Quaiozi! Gio 3 Nov 2022 - 13:20

gianry ha scritto:devo trovare un materiale piu rigido e rifare lo spessore e poi ricontrollo VTA.
Ad occhio è difficile valutare comunque se è necessario modificare il VTA.

Non vi ho scritto che lo stilo è leggermente piegato , credo segno che ha lavorato male... o sbaglio ?

Segno che ha urtato qualcosa, difficile che si pieghi perché non regolata bene la testina.
Compra una testina nuova, uno stilo piegato non permette alla puntina di inserirsi nel solco con l'angolo corretto, quindi non leggerà mai come si deve, ti ara i dischi ed il cantilever ha perso la sua indispensabile rigidità

Da gianry Gio 3 Nov 2022 - 16:47

stasera pubblico la foto dello stilo e valutiamo meglio.
L'idea è comunque quella di prender uno stilo semmai non Jico ... col tempo investo in una buona testina da 3/400 euro

Da valterneri Gio 3 Nov 2022 - 17:56

gianry ha scritto:l'idea è comunque quella di prender uno stilo semmai non Jico ...

al posto di uno stilo economico
è preferibile una puntina intera economica

ha una piega il tubicino
o è (come mi sembra) solo tendente verso la sua destra?
(cioè si è deformata la sua sospensione}

la puntina è sporchina e il suo montaggio è bruttino!

il suo pennellino è logoro?

ti farò vedere come montarla bene,
ho già trovato le viti giuste,
ma stasera non ho tempo per fare le fotografie

Da Quaiozi! Gio 3 Nov 2022 - 19:14

Anche a mè pare tendente a dx, se si è sbriciolata la sospensione, c'è poco da fare...

Gianry ha scritto:L'idea è comunque quella di prender uno stilo semmai non Jico ... col tempo investo in una buona testina da 3/400 euro

Lo stilo è molto importante, se devi mettere uno stilo qualsiasi, la V15 suonerà come una testina qualsiasi.
Secondo me, o prendi un Jico SAS, o prendi una testina nuova:

Nagaoka MP200
Goldring 1042
Audiotechnica VM540ML
Ortofon 2M BLAK

Sono tutte testine molto ben suonati, la 540 è quella che costa meno del gruppo, ma non la considero da meno.

A salire solo MC

Mio modesto parere

Da gianry Gio 3 Nov 2022 - 20:52

Ecco a voi una bella galleria fotografia con il dettaglio dello stilo :

Da gianry Gio 3 Nov 2022 - 20:54

valterneri ha scritto:

ti farò vedere come montarla bene,
ho già trovato le viti giuste,
ma stasera non ho tempo per fare le fotografie

Valter, sono ansioso di saperlo.

grazie

Da gianry Gio 3 Nov 2022 - 21:18

Quaiozi! ha scritto:
Sono tutte testine molto ben suonati, la 540 è quella che costa meno del gruppo, ma non la considero da meno.

A salire solo MC

Mio modesto parere

cosa ha di diverso la AT 740 ? In linea generale come suonano queste due rispetto la mia ?

Da Quaiozi! Gio 3 Nov 2022 - 22:35

La 740 ha il corpo in metallo, la 540 in plastica, non ci sono differenze sostanziali, suonano praticamente uguali.
Pur non avendo confronti diretti, penso che la V15 possa essere più "possente" sul basso e in generale più colorata, rispetto alla 540, che è decisamente aperta in alto (ma non stridula) e molto naturale.
La V15 è certamente più rotonda, ma non necessariamente più fedele.
