Crossover

3 partecipanti

Andare in basso

Crossover Empty Crossover

Messaggio Da robi68 Dom 12 Set 2021 - 22:40

Qualcuno mi saprebbe dire se questi cavi sono saldati correttamente al crossover?
Grazie.
Crossover Img-2034
Crossover Img-2035
Crossover Hw3_1310
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da valterneri Lun 13 Set 2021 - 0:00

i collegamenti dei fili sono corretti ...

1) alcuni valori sono differenti da quello che prevede lo schema

2) il midrange lo hai giustamente collegato invertito di fase, lo schema infatti lo prevede
(come molti schemi 12dB/ott)

3) Tweeter e Midrange li hai collegati alle prese intermedie, quelle che li attenuano un po',
è quel che volevi fare?
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5989
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Lun 13 Set 2021 - 7:50

Ciao Valter. Purtroppo io non sono un genio in fatto di crossover, quindi dopo aver assemblato tutto l'impianto ho dovuto far venire un tecnico per adattare il crossover, adesso sto facendo una piccola aggiunta all'impianto e smontandolo mi sono accorto che le polarità dei mid sono invertite, dici che è stato fatto volutamente?
Le polarità positive e negative dei mid e tw si incrociano sulla basetta.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da saltonm73 Lun 13 Set 2021 - 8:49



Se anche l'altro lato e idendico a questo crossover allora e fatto volutamente, ma per essere sicuro dissaldi il collegamento dei bass e dei tweeter e senti soli i medi tra loro se sono in fase, in caso un lato e controfase lo correggi
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 453
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 -
Philips-Kenwood-Yamaha
- Mission DAD 5 + DAC 5 MK2 - Cambridge DAC MagicPlus - mini DSP 2x4 HD. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Lun 13 Set 2021 - 8:58

Ciao, si anche l'altro è identico.
Ma questa cosa non mi piace, se era una pista a se poteva andare, ma i due poli opposti su due driver non mi piace.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da valterneri Lun 13 Set 2021 - 14:56

ieri non mi sono accorto di un errore, ti spiego quindi tutto da capo

un cross-over, oltre a smistare, crea anche sfasamenti reciproci nei punti di incrocio
(sfasamenti che col cross-over a 12 dB/ott arrivano anche a 180°)
uno dei rimedi più frequenti e facili è quello di collegare il cono della via superiore
invertito di fase, quindi non devi preoccuparti di questo

e se guardi lo schema vedrai che alla massa comune ci si attacca
il - del woofer
il + del midrange
il + del tweeter

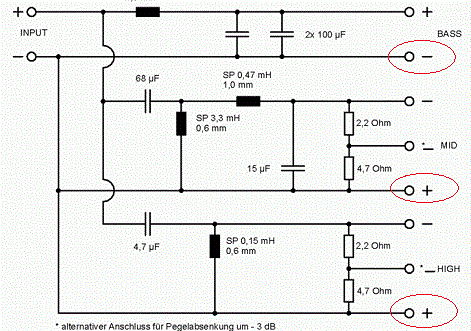

Crossover Hw3_1310

quindi il midrange invertito è collegato giusto e così deve rimanere

quello di cui non mi sono accorto ieri è che anche il tweeter deve essere collegato invertito,
mentre sul rame vedo che è stato saldato non invertito, quindi è sbagliato

Crossover Img-2011

il motivo per cui anche il tweeter deve essere collegato sfasato è che si deve raccordare
col midrange senza sfasamenti, e dato che il mid è sfasato anche lui deve esserlo

tra woofer e tweeter non ci saranno problemi di fase, perché sono spettralmente troppo distanti
e la correlazione di fase è ininfluente


Però avrei un consiglio:
rifarei tutte le saldature usando un saldatore più potente e una maggiore abilità nel farle
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5989
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Lun 13 Set 2021 - 15:17

Ecco, così già mi piace di più...... Le saldature erano fatte bene, sono stati fatti dei cambiamenti senza smontarli, ecco perché sono fatte male. Per la cronaca me lo aveva anche detto di rifarle bene se mi sarebbe piaciuto in quella configurazione.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Lun 13 Set 2021 - 20:11

@valterneri ha scritto:ieri non mi sono accorto di un errore, ti spiego quindi tutto da capo

un cross-over, oltre a smistare, crea anche sfasamenti reciproci nei punti di incrocio
(sfasamenti che col cross-over a 12 dB/ott arrivano anche a 180°)
uno dei rimedi più frequenti e facili è quello di collegare il cono della via superiore
invertito di fase, quindi non devi preoccuparti di questo

e se guardi lo schema vedrai che alla massa comune ci si attacca
il - del woofer
il + del midrange
il + del tweeter

Crossover Hw3_1310

quindi il midrange invertito è collegato giusto e così deve rimanere

quello di cui non mi sono accorto ieri è che anche il tweeter deve essere collegato invertito,
mentre sul rame vedo che è stato saldato non invertito, quindi è sbagliato

Crossover Img-2011

il motivo per cui anche il tweeter deve essere collegato sfasato è che si deve raccordare
col midrange senza sfasamenti, e dato che il mid è sfasato anche lui deve esserlo

tra woofer e tweeter non ci saranno problemi di fase, perché sono spettralmente troppo distanti
e la correlazione di fase è ininfluente


Però avrei un consiglio:
rifarei tutte le saldature usando un saldatore più potente e una maggiore abilità nel farle
Nella foto dove hai evidenziato con i cerchi hai invertito il W con il Tw.....la vista è capovolta.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da valterneri Mar 14 Set 2021 - 0:37

@robi68 ha scritto:Nella foto dove hai evidenziato con i cerchi hai invertito il W con il Tw.....la vista è capovolta.
Si giusto!
E' perché per studiare il circuito io ieri l'avevo capovolta e il Tw stava sotto,
ora per cerchiarti i fili ho riutilizzato l'originale e ho sbagliato a posizionare il cerchio ...

comunque è come ti ho scritto, il Tw è da invertire

se guardi la scheda vedrai che una grande isola di rame è in comune a un filo
dell'entrata, del woofer, del midrange e del tweeter

a questa isola deve far capo:
il nero dell'entrata
il nero del woofer
il rosso del midrange
il rosso del tweeter

ora però c'è un altro argomento, l'attenuazione dei partitori:
midrange e tweeter hanno a disposizione due punti ciascuno per collegare il loro ramo nero,
in uno faranno un po' più forte, nell'altro un po' più debole,
o l'uno o l'altro dipenderà dall'equalizzazione che vorrai dare alla cassa,
adesso sono entrambi collegati nel modo che attenua,
lasciali così,
chiudi la cassa e ascoltala bene per molti giorni,
se ti mancheranno un po' gli acuti o un po' i medi potrai rimediare con una semplice saldatura

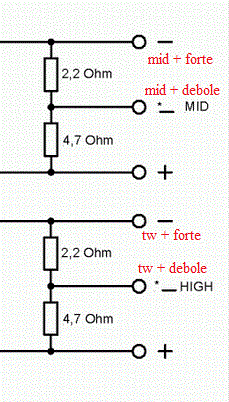

Crossover Hw3_1311

valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5989
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Mar 14 Set 2021 - 7:46

Si, sulla parte dello schema che non ho fotografato c'è lo schemino che spiega le attenuazioni, sono -3db. Per ora ho attenuato solo il mid perché ha un efficenza molto più alta del resto della catena, nella sezione del mio impianto a breve posterò le nuove modifiche, ho in costruzione un modulo per le medio-basse e una biamplificazione .Grazie
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da saltonm73 Mar 14 Set 2021 - 9:36

Se il circuito crossover mostrato appartiene agli altoparlanti con le trombe, le resistenze saldate che vedo sopra sulla piastra per i medi e gli alti vengono selezionate con una leggera riduzione in db, i 3,3 e 10 Ohm per i medi sono solo -3 db che non sono sufficienti,
Anche per il tweeter i valori con 2.2 e 10 Ohm hanno poca influenza sul volume
( meno 3,5 db )

Penso che un valore di -6, -7 db sarebbe appropriato.
quindi i valori delle resistenze sarebbero per abbassare -6 db
Resistenza in serie da 4 Ohm e resistenza in parallelo da 8 Ohm
Usa resistenza come quelle saldate di 10w
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 453
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 -
Philips-Kenwood-Yamaha
- Mission DAD 5 + DAC 5 MK2 - Cambridge DAC MagicPlus - mini DSP 2x4 HD. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Mar 14 Set 2021 - 9:53

Ho due woofer da 46cm, se abbasso troppo i livelli dei medi e alti sento solo bassi.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da saltonm73 Mar 14 Set 2021 - 10:14

E ché vuoi distruggere la casa con 4 di quelli Hehe Shut up Very Happy Very Happy
Ok, allora passa il livello Ok
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 453
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 -
Philips-Kenwood-Yamaha
- Mission DAD 5 + DAC 5 MK2 - Cambridge DAC MagicPlus - mini DSP 2x4 HD. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Crossover Empty Re: Crossover

Messaggio Da robi68 Mar 14 Set 2021 - 10:33

Woofer grossi, molto efficienti e pilotati con poca potenza......basso controllato e mai invadente.
robi68
robi68
Membro classe argento
Membro classe argento

Data d'iscrizione : 01.01.21
Numero di messaggi : 2374
Provincia : Milano
Occupazione/Hobby : Auto D'epoca
Impianto : Impianto alta efficenza:
Onkyo A-9070,
Finale AKAI PS120 M,
Lettore Marantz UD 7006,
Sezione Woofer R68-D18 (Punisher),
Sezione Midrange Trombe IWATA 300,
Sezione Tweeter Trombe YUICHI ARAI 290.

Torna in alto Andare in basso
