Scheda TA2024 HLLY considerazione e modifiche

Ecco la mia settima scheda basata su questo chip

All'aspetto sembra decorosa: condensatori di ingresso in poliestere,bobine di filtro generosamente dimensionate,buon layout.
Come timbrica è duretta, sbilanciata in gamma medio alta pur mantenendo una buona pulizia e profondita nelle basse.
PARTIAMO CON LE MODIFICHE!

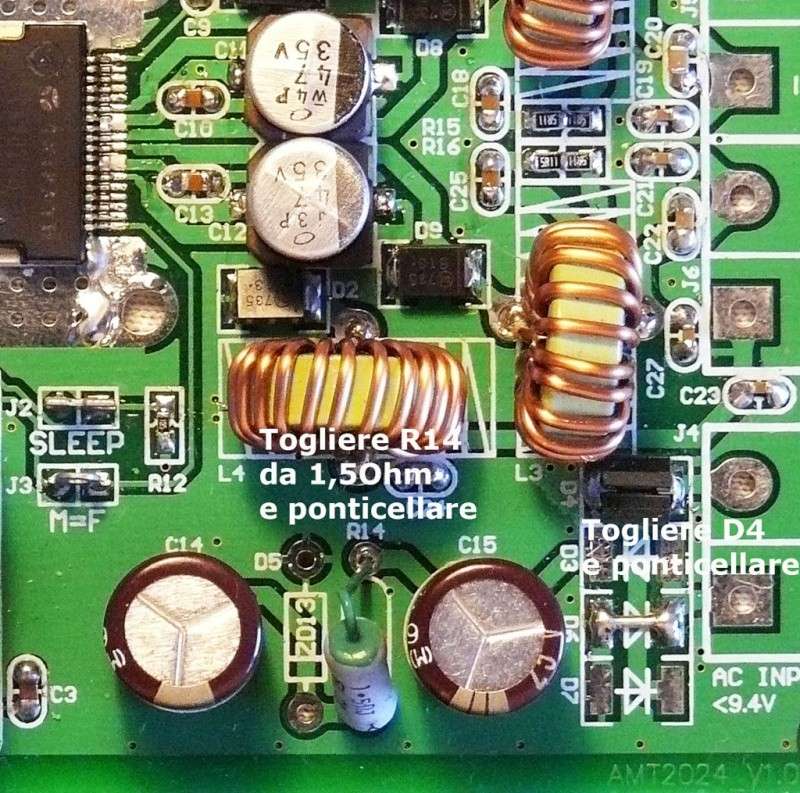

ALIMENTAZIONE:
1) Eliminazione diodi DA con conseguente bypass.
2) Eliminazione resistenza R14 da 1,5 Ohm con ponticello.

3) Sostituzione condensatori C14 e C15 con dei 1000uF 16V
4) Sostituzione condensatori C11 e C12 con dei 220uF 16V possibilmente low ESR
5) Eliminazione condensatori C10 e C13

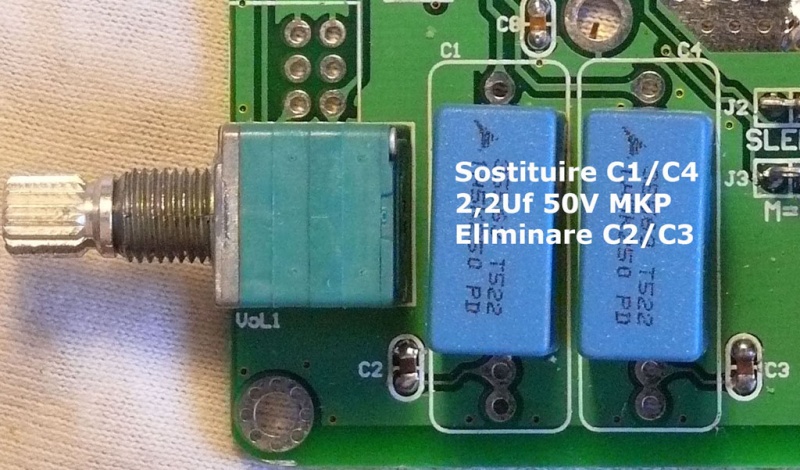

INGRESSO
1) Sostituzione condensatori C1/C4 con dei polipropilene di buona fattura da 2,2uF
2) Eliminazione dei condensatori C2/C3
3) Eliminazione (facoltativa) del potenziometro di ingresso Vol1 e sostituzione con un buon 50KOhm Log (Alps o similari)

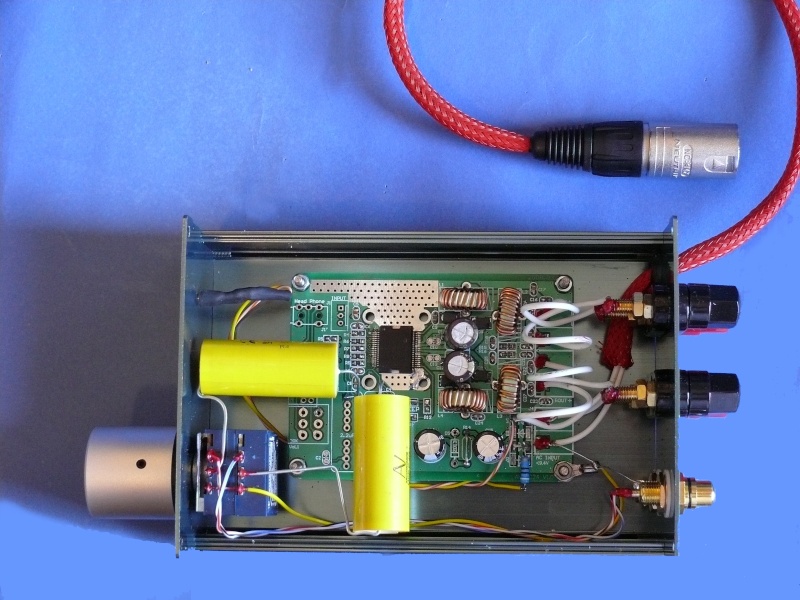

Risultato finale inscatolato:

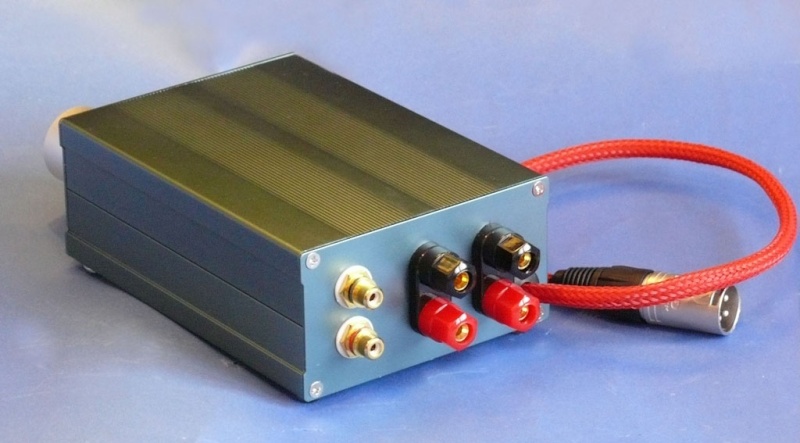

FRONTALE

LATO INPUT/OUTPUT


COME VA ADESSO.
Il suono è irriconoscibile: maggior dinamica,assenza di ogni asprezza, maggior trasparenza.
Ottimo equilibrio generale. Una delle migliori schede che ho ascoltato.
DA CONSIGLIARE SE SIETE IN GRADO DI MODIFICARLA.

.....

Forse l'estetica è troppo simile al Trends...

MaurArte ha scritto:Forse l'estetica è troppo simile al Trends...

E' un plagio bello e buono...

MaurArte ha scritto:Forse l'estetica è troppo simile al Trends...

Beh! Si........

maurarte = audio1st !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

p.s.: alcune delucidazioni sulle modifiche per cortesia.
1) alimentazione: eliminazione diodi D4 con conseguente ponticello?
2) foto: su una foto si nota una resistenza aggiunta su un cavo giallo. serve per il LED?
3) condensatori: notoriamente non so leggere uno schema elettrico quindi ti chiedo se il negativo dei condensatori C11 e C12 si trova sul lato dipinto in nero.

p.s.: alcune delucidazioni sulle modifiche per cortesia.
1) alimentazione: eliminazione diodi D4 con conseguente ponticello?
2) foto: su una foto si nota una resistenza aggiunta su un cavo giallo. serve per il LED?
3) condensatori: notoriamente non so leggere uno schema elettrico quindi ti chiedo se il negativo dei condensatori C11 e C12 si trova sul lato dipinto in nero.

1) Eliminazione con ponticello
2) La resistenza serve per il LED
3) Lato nero = negativo

Attento all'esplosione...

MaurArte ha scritto:Forse l'estetica è troppo simile al Trends...

In effetti, ci scrivi Trends ed hai fatto il clone. Il risultato è sensazionale.

3) condensatori: notoriamente non so leggere uno schema elettrico quindi ti chiedo se il negativo dei condensatori C11 e C12 si trova sul lato dipinto in nero.

Eh si..occhio alla polarizzazione che i condensatori fanno boom

Dove si acquista questa scheda non trovo più il link?

Trovato scusate :
http://www.hllyelectronics.com/html/fm_transmitter_1_95.html

ok, modifiche effettuate ad eccezzione del pot(non ne avevo uno disponibile).
al mio orecchio e con i miei diffusori a seguito delle modifiche confermo le impressioni generali giá pubblicate da maurarte.
zero fastidio ottima resa.
costicchia se la si confronta al sure elettronics ma non sfigura affatto nel confronto(io reputo la sure quasi come un riferimento).
sicuramente allo stesso costo, le aggiunte sono + o- uguali a quelle del t-amp o di tutte le altre schede che vengono dal lontano oriente, "mangia la pappa in testa" al t-amp.
non me ne vogliano i t-ampisti.

robertor ha scritto:ok, modifiche effettuate ad eccezzione del pot(non ne avevo uno disponibile).
al mio orecchio e con i miei diffusori a seguito delle modifiche confermo le impressioni generali giá pubblicate da maurarte.
zero fastidio ottima resa.
costicchia se la si confronta al sure elettronics ma non sfigura affatto nel confronto(io reputo la sure quasi come un riferimento).
sicuramente allo stesso costo, le aggiunte sono + o- uguali a quelle del t-amp o di tutte le altre schede che vengono dal lontano oriente, "mangia la pappa in testa" al t-amp.
non me ne vogliano i t-ampisti.

Non so come suona questa, ma la Sure con le modifiche di Audio1st (e i condensatori in polipropilene Audiofarad) suona meglio del Trends.

Ciao

P.

pincellone ha scritto:Non so come suona questa, ma la Sure con le modifiche di Audio1st (e i condensatori in polipropilene Audiofarad) suona meglio del Trends.

E il Trends abarthizzato suona ancora meglio!

mgiombi ha scritto:

pincellone ha scritto:Non so come suona questa, ma la Sure con le modifiche di Audio1st (e i condensatori in polipropilene Audiofarad) suona meglio del Trends.

E il Trends abarthizzato suona ancora meglio!

Buono a sapersi... Io purtroppo non ho avuto modo di confrontare il Trends Abarthizzato con la Sure, ma soltanto la versione standard. E la differenza era notevole.

A scanso di equivoci, l'ho detto in tono scherzoso...io la Sure non l'ho mai ascoltata; quindi non posso giudicare. E, a parte questo, è ovvio che tu sei molto più esperto di me.
Ciao!

mgiombi ha scritto:A scanso di equivoci, l'ho detto in tono scherzoso...io la Sure non l'ho mai ascoltata; quindi non posso giudicare. E, a parte questo, è ovvio che tu sei molto più esperto di me.
Ciao!

Grazie per l'esperto, ma non e' detto che io lo sia piu' di te o di altri membri del forum...

C'e' sempre da imparare e fortunatamente qui siamo in grado di esprimere liberamente le nostre opinioni senza condizionamenti di alcun tipo.

credo che l'unico che puó realmente fare una classifica di merito, viste le sue 7 schede basate sul chip tripath, é maurarte.
logicamente il suo ambiente d'ascolto non é standard quindi le sue impressioni sono relative alle sue esperienze uditive e con i suoi diffusori.
