Impianto audio negozio

Andare in basso

Impianto audio negozio Empty Impianto audio negozio

Messaggio Da Matt Dom 6 Giu 2021 - 17:58

Buongiorno, premetto che sono totalmente inesperto nel campo audio/elettrico.
Ho aperto un negozio con 2 casse audio già presenti a soffitto. Ho poi comprato un piccolo amplificatore nobsound su amazon.
I cavi casse nel negozio sono 4 (2 casse mancano) ed erano tutti uniti assieme e stagnanti per ricomporsi tutti in un cavo solo, che ho provato a  collegare all'amplificatore senza successo.
Allora ho preso i cavi cassa uno ad uno, ed ho visto che sono composti da 2 fili (marrone e bianco), ed un cavo in rame che avvolge a rete i precedenti 2.

Ho provato a collegare il marrone e il bianco all'amplificatore ma non succede nulla, non so che fare con il cavo in rame cge li avvolge.
Presumo che ci sia la possibilità che le casse siano attive e non passive come pensavo.

Come posso collegare il tutto?

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da saltonm73 Dom 6 Giu 2021 - 18:29

Se non funzionano a un semplice amplificatore vuol dire che si trattano di Altoparlanti per soffitto trasformazione a 100v, per questo tipo di casse serve un amplificatore adatto con uscita a 100v
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 390
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 - Mission DAD-DAC MK2 - Philips-Kenwood-Yamaha. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da saltonm73 Dom 6 Giu 2021 - 18:42

Smonta un Altoparlante dal soffitto e quarda se c'è un trasformatore integrato !!

Come questi
https://www.google.com/search?q=impianti+altoparlanti+in+negozi+con+100v+technica&safe=active&client=ms-android-xiaomi-rvo3&prmd=sivn&sxsrf=ALeKk01du0qsWbR0exfu7T-QeEJ1pBeocg:1622997572239&source=lnms&tbm=isch&sa=X&ved=2ahUKEwi9po6OuYPxAhVRzaQKHb8SAh8Q_AUoAnoECAIQAg&biw=375&bih=701
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 390
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 - Mission DAD-DAC MK2 - Philips-Kenwood-Yamaha. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Dom 6 Giu 2021 - 19:09

Grazie, metto 3 foto, magari si capisce meglio.

Impianto audio negozio 20210610
Impianto audio negozio 20210611
Impianto audio negozio 20210612

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da valterneri Dom 6 Giu 2021 - 20:05

sono casse attive, cioè hanno già il loro piccolo amplificatore,
ma dovrebbero ricevere anche una qualche alimentazione,
da qualche parte doveva esserci un trasformatore/alimentatore,
è per questo che non suonavano affatto, ma sarebbe stato un sistema sbagliato ...

ma non preoccuparti:
togli e butta via tutta quella parte elettronica verde, compreso i cavi bianchi
e qualunque altra cosa che troverai,
lascia solo i coni e prolunga fino al tuo nuovo amplificatore i due fili nero e rosso
di ciascuna cassa
se hai difficoltà a collegare l'amplificatore chiedi di nuovo.
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5861
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Dom 6 Giu 2021 - 20:23

@valterneri ha scritto:sono casse attive, cioè hanno già il loro piccolo amplificatore,
ma dovrebbero ricevere anche una qualche alimentazione,
da qualche parte doveva esserci un trasformatore/alimentatore,
è per questo che non suonavano affatto, ma sarebbe stato un sistema sbagliato ...

ma non preoccuparti:
togli e butta via tutta quella parte elettronica verde, compreso i cavi bianchi
e qualunque altra cosa che troverai,
lascia solo i coni e prolunga fino al tuo nuovo amplificatore i due fili nero e rosso
di ciascuna cassa
se hai difficoltà a collegare l'amplificatore chiedi di nuovo.

Eh, un po complesso, dovrei tirare i cavi nel controsoffitto fino in magazzino, vorrei evitare, mi toccherebbe chiamare qualcuno 😅


Impianto audio negozio 20210613


A me a magazzino arrivano questi, non ci faccio nulla?

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da saltonm73 Dom 6 Giu 2021 - 20:54

Quando è la distanza tra le casse all'amplificatore ?
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 390
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 - Mission DAD-DAC MK2 - Philips-Kenwood-Yamaha. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Dom 6 Giu 2021 - 21:25

@saltonm73 ha scritto:Quando è la distanza tra le casse all'amplificatore ?

La cassa piú vicina sarà a 2 metri (4 di cavo), le altre circa 8 metri. Però non ho idea di come siano i cablaggi, se sono fissati con fascette, che "casini e impedimenti) ci siano dentro al controsoffitto.

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da saltonm73 Dom 6 Giu 2021 - 21:40

Distanze vicine all'ampli, non c'è problema.
Fai come a scritto valterneri
ma non preoccuparti: togli e butta via tutta quella parte elettronica verde, compreso i cavi bianchi e qualunque altra cosa che troverai, lascia solo i coni e prolunga fino al tuo nuovo amplificatore i due fili nero e rosso di ciascuna cassa ha scritto:
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 390
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 - Mission DAD-DAC MK2 - Philips-Kenwood-Yamaha. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Dom 6 Giu 2021 - 21:44

@saltonm73 ha scritto:Distanze vicine all'ampli, non c'è problema.
Fai come a scritto valterneri

È che non ho la più pallida idea di come si tirino dei cavi in un cintrosoffitto 😅

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da valterneri Dom 6 Giu 2021 - 23:28

Ok, fai così, usa i fili che già ci sono!

considera il filo bianco come positivo,
quindi uniscilo al filo rosso che esce dal cono e portalo al rosso dell'amplificatore

poi unisci assieme il filo marrone e la rete di schermatura e fai come fossero un filo solo,
unisci il filo nero del cono a questi due che vanno al nero dell'amplificatore

questa cosa non porterà a nessuna conseguenza negativa

se hai 4 coni ne metti due su di un canale e gli altri due sull'altro,
ti consiglio d'incrociarli, cioè:
nord-ovest con sud-est
e nord-est con sud-ovest

questo non porta vantaggi elettrici, ma rende più interessante la stereofonia udita nel negozio.

Se come ti ho spiegato non ti è chiaro dimmelo che ti faccio un disegno dei fili e dei collegamenti.
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5861
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Lun 7 Giu 2021 - 20:48

@valterneri ha scritto:Ok, fai così, usa i fili che già ci sono!

considera il filo bianco come positivo,
quindi uniscilo al filo rosso che esce dal cono e portalo al rosso dell'amplificatore

poi unisci assieme il filo marrone e la rete di schermatura e fai come fossero un filo solo,
unisci il filo nero del cono a questi due che vanno al nero dell'amplificatore

questa cosa non porterà a nessuna conseguenza negativa

se hai 4 coni ne metti due su di un canale e gli altri due sull'altro,
ti consiglio d'incrociarli, cioè:
nord-ovest con sud-est
e nord-est con sud-ovest

questo non porta vantaggi elettrici, ma rende più interessante la stereofonia udita nel negozio.

Se come ti ho spiegato non ti è chiaro dimmelo che ti faccio un disegno dei fili e dei collegamenti.

Grazie mille, mi sembra chiaro, almeno cone collegarne una. Appena finisco vedo se funziona 😄

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Mar 8 Giu 2021 - 20:15

@valterneri ha scritto:Ok, fai così, usa i fili che già ci sono!

considera il filo bianco come positivo,
quindi uniscilo al filo rosso che esce dal cono e portalo al rosso dell'amplificatore

poi unisci assieme il filo marrone e la rete di schermatura e fai come fossero un filo solo,
unisci il filo nero del cono a questi due che vanno al nero dell'amplificatore

questa cosa non porterà a nessuna conseguenza negativa

se hai 4 coni ne metti due su di un canale e gli altri due sull'altro,
ti consiglio d'incrociarli, cioè:
nord-ovest con sud-est
e nord-est con sud-ovest

questo non porta vantaggi elettrici, ma rende più interessante la stereofonia udita nel negozio.

Se come ti ho spiegato non ti è chiaro dimmelo che ti faccio un disegno dei fili e dei collegamenti.

Ho collegato 2 casse come hai detto tu, funzionano perfettamente, grazie 🙏🙏

Se ora volessi collegarne altre 2 all'amplificatore basta che faccio la stessa cosa delle prime 2 e metto i fili delle seconde casse assieme ai morsetti delle prime sull'amplificatore?

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da valterneri Mar 8 Giu 2021 - 22:45

Si, devi fare come hai detto ... ma c'è un però ...

non conosciamo l'impedenza dei coni ... (hai un tester elettronico per misurarla?)
se sono da 8 Ohm non c'è problema,
se sono da 4 Ohm sovraccaricherai un po' troppo il piccolo amplificatore
che potrebbe surriscaldarsi e guastarsi ...

se il tutto fosse mio non me ne preoccuperei,
la potenza per sonorizzare un negozio in modo gradevole è minima,
l'amplificatore reggerà di sicuro, e poi costa pochissimo.
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5861
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Lun 14 Giu 2021 - 12:23

Grazie! Credo siano 8 ohm!

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Matt Lun 14 Giu 2021 - 12:50

Altro negozio,  altro problema audio!

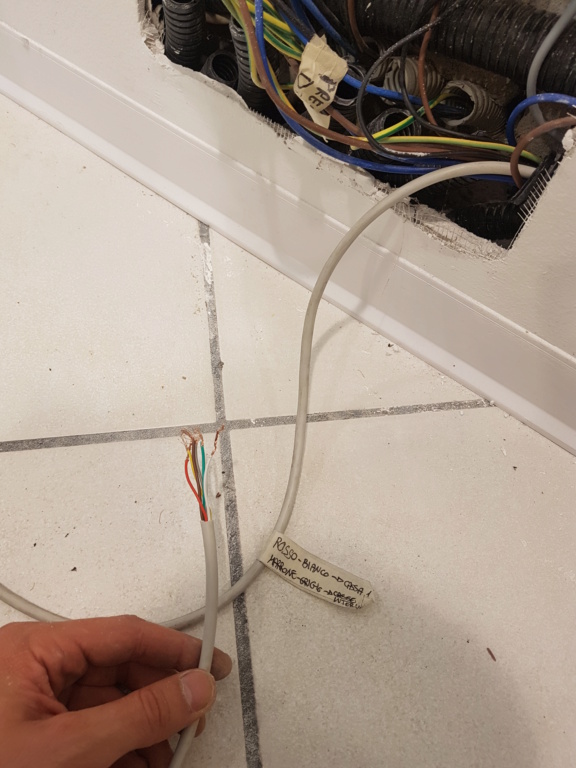

Vicino alla cassa esce una cavo grosso grigio con 6 fili colorati, l'elettricità ha messo un'etichetta: "rosso-bianco, cassa 1" "marrone grigio casse interne".
Provo a collegare l'ampli in tutti i modi ma non va nulla.

Allora apro una cassadal soffitto e trovo questo:
Impianto audio negozio 20210616
Impianto audio negozio 20210615
Impianto audio negozio 20210614


[

I fili che vedo uscire dalle casse non combaciano per nulla con quelli che mi ha segnato l'elettricista, e poi mi sembrano anche queste casse amplificate 🤔

Matt
Novizio
Novizio

Data d'iscrizione : 06.06.21
Numero di messaggi : 9
Provincia : Venezia
Impianto : (non specificato)

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da valterneri Lun 14 Giu 2021 - 15:10

questo invece è proprio un cono alimentato con la tecnica che ti indicava Saltonm73 ...

@saltonm73 ha scritto:... si tratta di altoparlanti per soffitto trasformazione a 100v,
per questo tipo di casse serve un amplificatore adatto con uscita a 100v

serve ad alimentare molti altoparlanti messi tutti in parallelo con fili lunghi e senza perdita di potenza,
è quel trasformatorino cerchiato in rosso che trasforma un normalissimo cono
in un cono adatto ad una linea a 100 Volt,
è una tecnica che fino a 4 coni è assolutamente inutile, anzi, è qualitativamente dannosa

Impianto audio negozio 20210612

il rimedio è semplicissimo, togli il trasformatorino e ogni filo che lo segue,
prolunga (o risalda) il filo rosso-nero e portalo all'amplificatore,
fino a 4 coni (2 + 2) ce li puoi collegare, se sono di più occorrono più amplificatori.

Una raccomandazione:
cerca di essere ordinato e di togliere i fili inutili,
se possibile non passare i fili audio negli stessi tubi dove passano i fili della corrente,
come invece vedo che il vecchio elettricista ha fatto,
è una violazione delle regole degli impianti a norma.

Impianto audio negozio 20210611
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5861
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da valterneri Lun 14 Giu 2021 - 15:38

forse tra il filo di partenza, quello multiplo che tieni tra le dita,
e il filo d'arrivo, quello marrone e azzurro ...

Impianto audio negozio Aa10

Impianto audio negozio Bb12

da qualche parte c'èra forse un amplificatore a 100 Volt,
ci entrava il filo multiplo e ne usciva il filo marrone-azzurro ... chissà
se lo trovi, prima fai una foto per farmelo vedere e poi lo butterai sicuramente via

il problema è che il tutto non sembra ben fatto,
ad esempio, oltre al mettere i fili audio insieme ai fili della corrente,
è assolutamente proibito anche usare i colori marrone-azzurro come fili per gli altoparlanti,
sono i colori destinati a norma per fase e neutro elettrico.
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 5861
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da saltonm73 Lun 14 Giu 2021 - 19:58

Può anche darsi che prima c'era l'installazione con 100v, vedi cassa con trasformazione.
Dato che poi spesso i negozi cambiano nuovo negozianti, ché hanno fatto mettere nuova installazione con casse attive ché si vedono più sopra in inizio ché portano più cavi, quattro invece di 2 per 100v casse.

Per controllare farei dei test con batteria di 9v all'inizio dove escono i diversi cavi e alla fine di ogni cassa, staccare il filo che entrano nel trasformatore 100v, prendi una lampadina d'auto 12v.
Se si accende ai trovato il collegamento !!
saltonm73
saltonm73
Appassionato
Appassionato

Data d'iscrizione : 20.07.12
Numero di messaggi : 390
Località : Wuppertal
Provincia : NRW - Germania
Impianto : Pre: Vincent LS1 MK2. Amplifier: Pioneer M73, Grundig V2, Rotel, Luxman L190, Tube Amp : Bewitch 6550 version 2016. DIY: Salton Symasym Mono Amp. Diffusori DIY : Sapol OpenBaffle - Subwoofer M-Dipol/Closed Version Salton, Attivo Reckhorn A406 + A409. diversi altri Diffusori DIY : DUO-TBOA. Giradischi Dual (CS1239 - 1246 - 1256)Thorens TD280mkII. Lettori CD : Vincent CD S2 - Mission DAD-DAC MK2 - Philips-Kenwood-Yamaha. Cavi : KIMBER-KABLE PBJ - Straight Wire - Sommer Cable- SUN Leiste.



Torna in alto Andare in basso

Impianto audio negozio Empty Re: Impianto audio negozio

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
