Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020?

Da gianluca Mer 9 Dic 2009 - 11:59

oggi mi è arrivata una e mail da Heao(alessio olivieri noto per le sue pcb per il gainclone e non solo...)

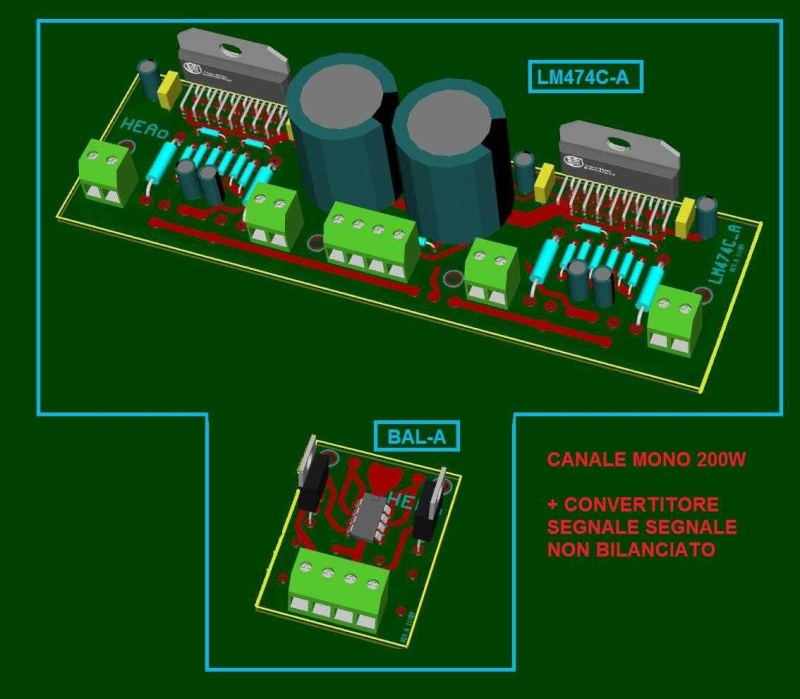

queste sono immagini in anteprima in grafica 3D....
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Moz-sc10

Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Moz-sc10

[/img]
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Moz-sc11

[/img]

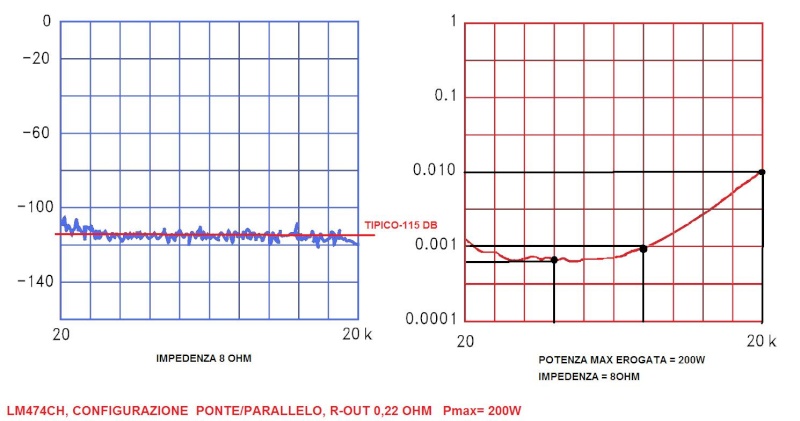

misurazioni
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Misura10

[/img]

CARATTERISTICHE VERSIONE 200W MONO:

* 1 CANALE BILANCIATO CONFIGURAZIONE BRIDGE/PARALLELO IMPEDENZA DI USCITA BASSISIMA CON CAPACITA' DI REGGERE CARICHI GRAVOSI FINO A 2 OHM
* POTENZA CANALE 215W / 8OHM - 325W / 4OHM
* TENSIONE DI ALIMENTAZIONE DUALE MAX . +/- 44V
* DISTORSIONE ARMONICA MINIMA (THD) - 0.001 % A 200W

Da madqwerty Mer 9 Dic 2009 - 12:06

e questi da dove sbucano Very Happy

~~http://www.national.com/mpf/LM/LM747.html#Overview~~

EDIT svarione clamoroso Shocked

RI-EDIT : è un segreto di stato sto chip ! Google sa praticamente niente, National men che meno..
boh, non sarà il suo nome "ufficiale", o chissà cosa..
a miglior cercatore l'ardua sentenza Smile

Da gianluca Mer 9 Dic 2009 - 12:10

Bho? chennesò, ma credo che siano valida alternativa al 3020....ho ordinato già il dual mono eheheh Cool

così faccio piccolo confronto appena il mio 3020 è pronto....oddio che ce faccio co tutti sti finali che mi arriveranno?

Da madqwerty Mer 9 Dic 2009 - 12:21

gianluca ha scritto:ho ordinato già il dual mono eheheh così faccio piccolo confronto appena il mio 3020 è pronto

BRAU!

....oddio che ce faccio co tutti sti finali che mi arriveranno?

servono a maledire il giorno in cui hai inconsciamente deciso di infognarti in questo ambito! Wink

Da gianluca Mer 9 Dic 2009 - 12:31

madqwerty ha scritto:
gianluca ha scritto:ho ordinato già il dual mono eheheh così faccio piccolo confronto appena il mio 3020 è pronto
BRAU!
....oddio che ce faccio co tutti sti finali che mi arriveranno?
servono a maledire il giorno in cui hai inconsciamente deciso di infognarti in questo ambito!

hai ragione!! o si odia o si ama stò forum e tutto quello che "te attacca!!"
il progetto di haeao è basato sul Jeff Roland concentra....chissà vedremo anzi sentiremo se suona bene come il suo gainclone....
ecco il link della prova del jf roland http://www.audiogamma.it/upload/pdf_prove/06_CONCENTRA_II_AR_239_1003.pdf

Da madqwerty Mer 9 Dic 2009 - 12:47

gianluca ha scritto:jf roland http://www.audiogamma.it/upload/pdf_prove/06_CONCENTRA_II_AR_239_1003.pdf

estigranca, 'sto robo costa come la mia macchina alla sua quotazione attuale Laughing

cmq nell'articolo si citano "solo" 3 "normali" LM3886 parallelati per ogni canale.. I see

Da Silver Black Mer 9 Dic 2009 - 12:50

madqwerty ha scritto:
gianluca ha scritto:jf roland http://www.audiogamma.it/upload/pdf_prove/06_CONCENTRA_II_AR_239_1003.pdf
estigranca, 'sto robo costa come la mia macchina alla sua quotazione attuale
cmq nell'articolo si citano "solo" 3 "normali" LM3886 parallelati per ogni canale..

Allora è un Gainclone dopato... Mmm

o meglio: moltiplicato.

Da madqwerty Mer 9 Dic 2009 - 13:08

beh, +o-, condividono il chip ma poi l'implementazione vera e propria chi lo sa..
il termine "Gainclone" è un tantino fuorviante a mio parere.. Smile

è mezzora abbondante che sto ravanando, zero Crying or Very sad

a vedere il disegnino i cipponi grossi potrebbero essere 2 OpAmp per chip,
che lavorano in parallelo su ogni ramo del segnale bilanciato, per poi uscire a ponte,
boh Very Happy

Da caliber Mer 9 Dic 2009 - 13:22

idem mad stavo guardando anch'io in rete ma di quella sigla non c'è traccia, fossero mai due lm4780 a ponte?

Da gianluca Mer 9 Dic 2009 - 14:03

LM 4780......solo l'idea è presa dal jeff roland..ecco il link http://www.national.com/mpf/LM/LM4780.html#Overview
praticamente 2 chip a ponte....credo...

Da madqwerty Mer 9 Dic 2009 - 14:36

caliber ha scritto:fossero mai due lm4780 a ponte?

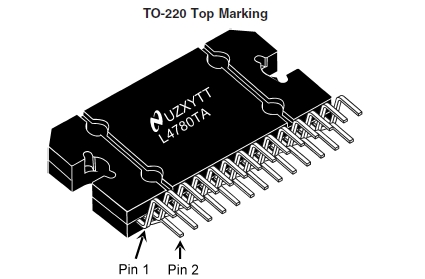

stavo anch'io concentrando le ricerche in quell'ambito, ma l'unico package associato nel DS è questo
Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Lm10

Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Lm10

e non corrisponde al disegnino 3D in testa al 3d..

magari quel cad 3d non aveva il package disponibile e Alessio (o chi per esso) ha usato un equivalente pin compatibile...o magari l'ha fatto apposta a mettere package errato e sigla "di cortesia" per leggere di questi nostri deliri e farsi delle grasse risate Hehe

Da Telstar Mer 9 Dic 2009 - 14:37

Le specifiche postate nel primo messaggio sono ottime, e senza dubbio migliori del TA 3020 (basta guardare la distorsione sopra 100W).

Non credo sia il LM4780 che esiste già da un po' ed è superiore al classico 3886.

Si veda la tabella di National:
http://www.national.com/cat/index.cgi?i=i//286

Da madqwerty Mer 9 Dic 2009 - 16:00

Telstar ha scritto:
Non credo sia il LM4780 che esiste già da un po' ed è superiore al classico 3886.

superiore in che senso, specifiche sui DS, o prove di ascolto?

c'è molta confusione in merito a questi ciciop doppi, e alle equivalenze coi singoli (peggio ancora che stabilire se sia meglio il 3886 piuttosto che il 3875 Very Happy

)

Da Telstar Mer 9 Dic 2009 - 16:04

madqwerty ha scritto:
superiore in che senso, specifiche sui DS, o prove di ascolto?

Solo specifiche per il momento.

Da gianluca Dom 31 Gen 2010 - 12:38

haeao(alessio olivieri) mi ha spedito stè foto del suo proggetto completo dell'ampli compresi i suoi contenitori, appena avrò tempo mi farò rispedire (sono già pronti)i componenti visto che sono oramai persi i precedenti dalle poste
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Foto310

Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Foto310

[/img]

[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Foto210

[/img]
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Foto_n10

[/img]

Da wincenzo Dom 31 Gen 2010 - 13:49

Ma che bello!

e quanto costa?

Da piero7 Dom 31 Gen 2010 - 14:21

gianluca ha scritto:haeao(alessio olivieri) mi ha spedito stè foto del suo proggetto completo dell'ampli compresi i suoi contenitori, appena avrò tempo mi farò rispedire (sono già pronti)i componenti visto che sono oramai persi i precedenti dalle poste
[img][/img]

[img][/img]
[img][/img]

che bello! Finalmente un dissipatore che si possa fregiare di questo nome!

Da Fabio Dom 31 Gen 2010 - 15:22

Ce ne sono in giro, e da tempo, diverse implementazioni, prodotte e vendute, anche con 6 LM3886, per canale. Quello è probabile che monti due 478x per canale, ma in termini di prestazioni l'LM3386, sulla singola coppia di transitor finali rimane, per quanto riesco a capire dal catalogo National. il più potente della famiglia.

Da gianluca Dom 31 Gen 2010 - 17:21

si ma se si mettono 2 schede 2 toro, per 2 canali praticamente potenza doppia!! un dual mono...
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Lm478010

Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Lm478010

[/img]

Da schwantz34 Dom 31 Gen 2010 - 17:43

correzione

Da Fabio Dom 31 Gen 2010 - 19:24

schwantz34 ha scritto:correzione

Fernet o Sambuca?

Da gianluca Ven 26 Feb 2010 - 12:40

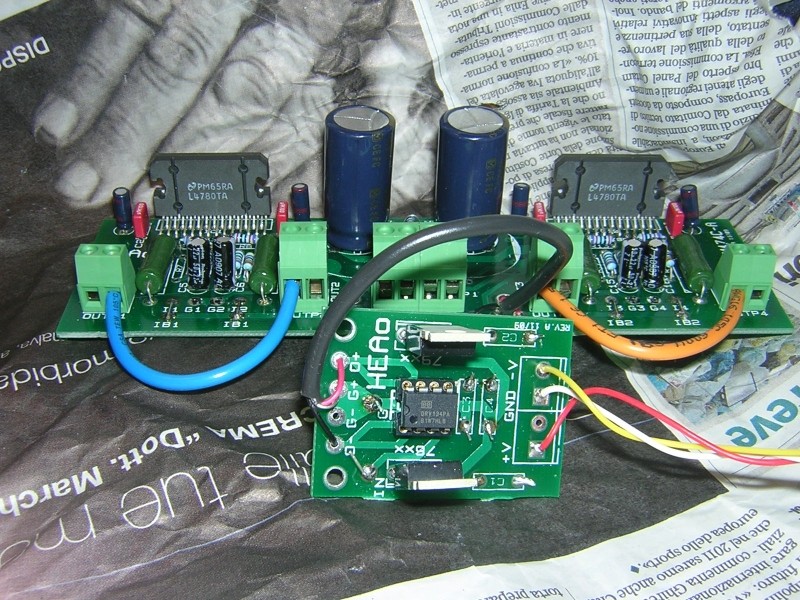

sono arrivati questi da parma...
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Lm478011

[/img]
[img] Nuovo Amplificatore HEAO (National LM4780 parallelo/ponte) - concorrenza al TA3020? Alimen10

[/img]
e verranno girati ad un nostro famoso ns guru per prove d'ascolto e confronti

Da pentrio Ven 26 Feb 2010 - 19:04

gianluca ha scritto:sono arrivati questi da parma...
[img][/img]
[img][/img]
e verranno girati ad un nostro famoso ns guru per prove d'ascolto e confronti

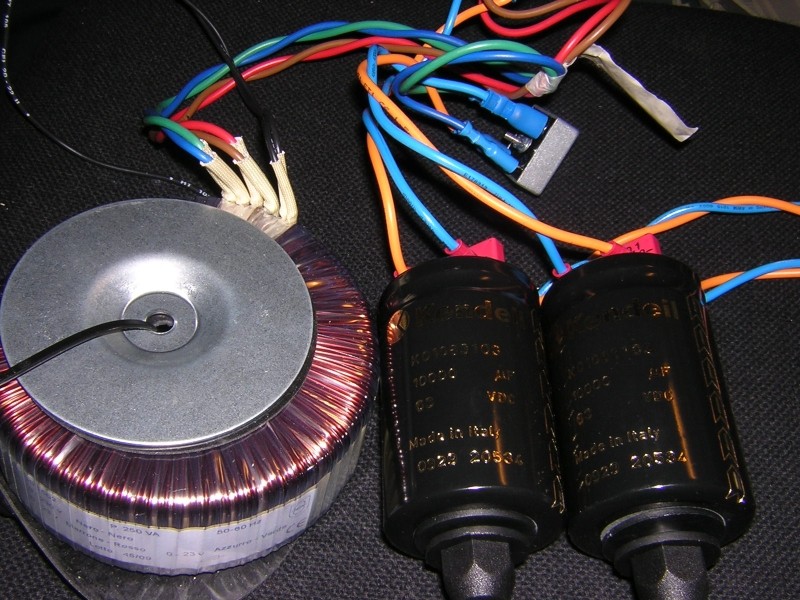

Ma il trafo se leggo bene è da 250 va? se è così secondo me ce ne vorrebbe almeno un altro per tutti quei watt.

Luciano.

Da schwantz34 Ven 26 Feb 2010 - 20:30

Fabio ha scritto:
schwantz34 ha scritto:correzione

Fernet o Sambuca?

...famo grappa all'amarone in barrick ... Wink

Da piero7 Ven 26 Feb 2010 - 20:48

...
