nodac R2R Soekris

Pier, il mio mi costo' una cosa come 1000 Euro.

George Vardis ha scritto:Pier, il mio mi  costo' una cosa come 1000 Euro.

Ecco appunto... Detto questo, come si colloca il dac configurato come il tuo (alimentatori di qualità e tutto il resto), nei confronti di un M2tech yung dsd, di un Ps audio, o di un Resonessence, un North Star...? E il timbro...? Si può dire che è "della stessa famiglia di un Aqua La Voce" con a bordo un sign magnitude r2r ladder? E' importante per me capire cosa aspettarmi per giustificarne l'impegno economico. Mi eccita l'idea di cimentarmi nell'autocostruzione, ma vorrei ottenere un risultato adeguato al'impegno...

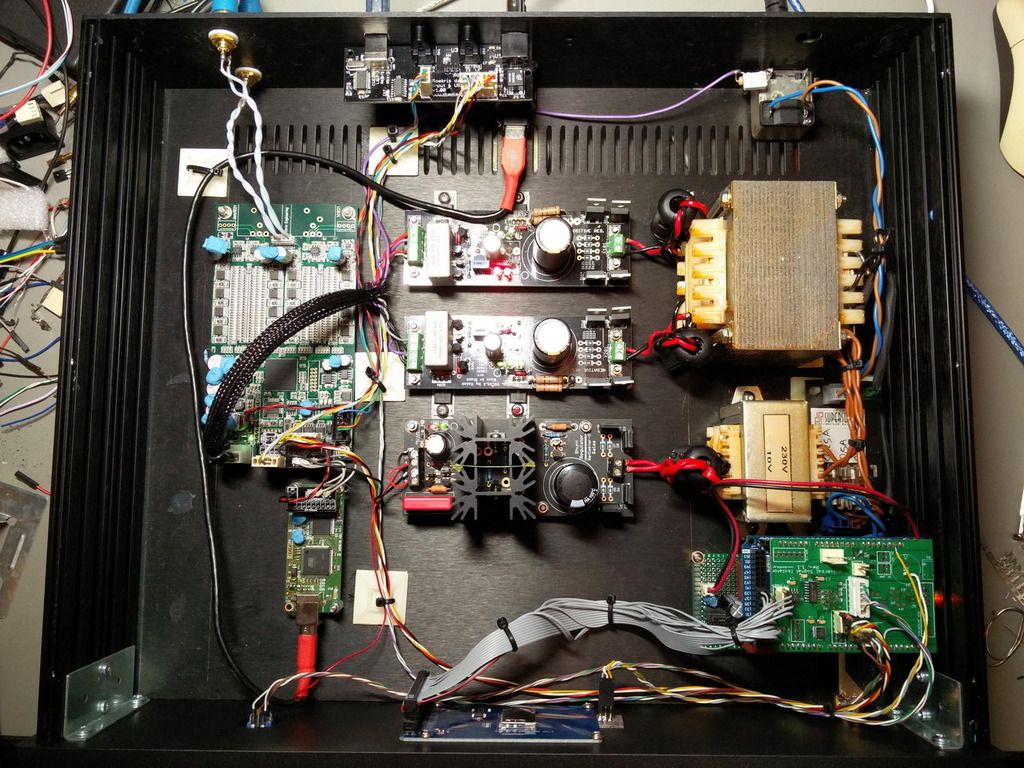

Siamo quasi alla fine:

Bellissimo. Maaa... quella USB volante...

Invidia per gli shunt di Salas (BiB e Reflektor) io li ho ancora in busta...



Quanto è alto il box?

ghiglie ha scritto:Bellissimo. Maaa... quella USB volante...

Invidia per gli shunt di Salas (BiB e Reflektor) io li ho ancora in busta...



Quanto è alto il box?

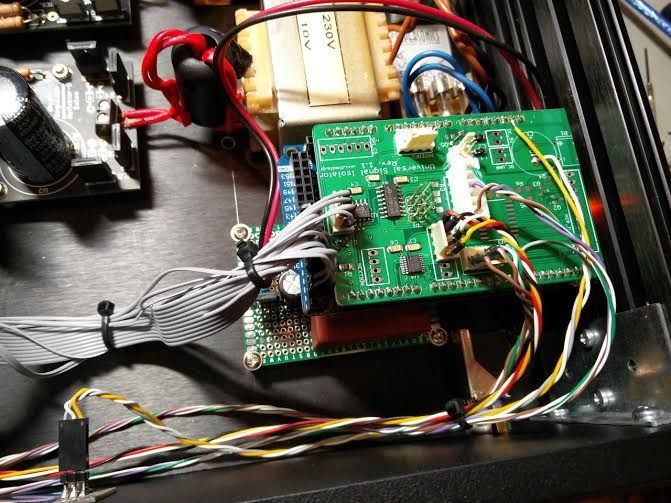

Hai ragione per quanto riguarda "USB volante" non e' bello. Ma usando l'Amanero che non ha un'alimentazione sua propria ma solo dal suo ingresso USB B e volendo alimentarlo dal Riflector non ho trovato altra soluzione che prendere un cavo USB A>USB B, tagliare il cavo interno rosso di alimentazione e portarlo al RIFLECTOR. In ogni caso e visto che la lunghezza non e' piu' di 50cm non ho problemi di trasporto dati, interruzioni ecc. Qualche altra idea???

nulla... non funziona...
sul dac ul led verdeggia lampeggia.
sulla jlsound un led verd è fisso
il pc riconosce la jl
il lato +12 è parecchio caldo anche se le tensioni (+/- 12 / 5 v / 3.3 v) sono tutte ok
il dac è totalmente muto
i collegamenti sono volanti ma vetrificati più volte
non ho messo in comune i gnd sul connettore j3 sezione i2s... non so se devo farlo... (comunque anche cortocircuitando con un cacciavite il gnd del 3.3 v con quello corrispettivo a BLCK, data e lrck non succede nulla....
son stato un p...a a non provarlo prima della modifica dei cond. su v ref... chissà adesso qual è il problema....
ma con un oscilloscopio , sui 3 pin blck, data e lrck cosa dovrei vedere ? dei treni di onde ?

luigigi ha scritto:nulla... non funziona...
sul dac ul led verdeggia lampeggia.
sulla jlsound un led verd è fisso
il pc riconosce la jl
il lato +12 è parecchio caldo anche se le tensioni (+/- 12 / 5 v / 3.3 v) sono tutte ok
il dac è totalmente muto
i collegamenti sono volanti ma vetrificati più volte
non ho messo in comune i gnd sul connettore j3 sezione i2s... non so se devo farlo... (comunque anche cortocircuitando con un cacciavite il gnd del 3.3 v con quello corrispettivo a BLCK, data e lrck non succede nulla....
son stato un p...a a non provarlo prima della modifica dei cond. su v ref... chissà adesso qual è il problema....
ma con un oscilloscopio , sui 3 pin blck, data e lrck cosa dovrei vedere ? dei treni di onde ?

se il led non si accende fisso significa che la scheda dac non aggancia il segnale, quindi i condensatori di vref non c'entrano niente, il problema è a monte.
Hai provato se con l'ingresso spdif aggancia?
Riprova a fare i collegamenti con più calma a mente fredda.
Però vacci piano a fare manovre strane con i cacciaviti
Con l'oscilloscopio puoi vedere i segnali e assicurarti che ci sono e anche verificare le relative frequenze.
Però per verificare che sia tutto a posto al 100% ci vuole un'analizzatore di stati logici, io uso un'accrocchetto cinese, che costa quanto un cocomero, che si chiama "saleae logic"(copia di un prodotto migliore e ovviamente molto più costoso) e a qualcosa serve.
Per es. questo è quello che esce dai tre piedini dell'I2S a 192Khz:

Questo è il settaggio dell'analizzatore:

Questa un'Amanero sotto test:

in bocca al lupo

luigigi ha scritto:nulla... non funziona...
sul dac ul led verdeggia lampeggia.
sulla jlsound un led verd è fisso
il pc riconosce la jl
il lato +12 è parecchio caldo anche se le tensioni (+/- 12 / 5 v / 3.3 v) sono tutte ok
il dac è totalmente muto
i collegamenti sono volanti ma vetrificati più volte
non ho messo in comune i gnd sul connettore j3 sezione i2s... non so se devo farlo... (comunque anche cortocircuitando con un cacciavite il gnd del 3.3 v con quello corrispettivo a BLCK, data e lrck non succede nulla....
son stato un p...a a non provarlo prima della modifica dei cond. su v ref... chissà adesso qual è il problema....
ma con un oscilloscopio , sui 3 pin blck, data e lrck cosa dovrei vedere ? dei treni di onde ?

Luigi quanto sono lunghi i cavi tra scheda USB e DAM????

George Vardis ha scritto:

luigigi ha scritto:nulla... non funziona...
sul dac ul led verdeggia lampeggia.
sulla jlsound un led verd è fisso
il pc riconosce la jl
il lato +12 è parecchio caldo anche se le tensioni (+/- 12 / 5 v / 3.3 v) sono tutte ok
il dac è totalmente muto
i collegamenti sono volanti ma vetrificati più volte
non ho messo in comune i gnd sul connettore j3 sezione i2s... non so se devo farlo... (comunque anche cortocircuitando con un cacciavite il gnd del 3.3 v con quello corrispettivo a BLCK, data e lrck non succede nulla....
son stato un p...a a non provarlo prima della modifica dei cond. su v ref... chissà adesso qual è il problema....
ma con un oscilloscopio , sui 3 pin blck, data e lrck cosa dovrei vedere ? dei treni di onde ?

Luigi quanto sono lunghi i cavi tra scheda USB e DAM????

poco più di una spanna...
ma le masse (3.3 e le 3 di fronte a blck, data e lrck,) le metto in comune ?
l'ingresso spdif non l'ho ancora fatto ....
Ciro... fra un po te la rispedisco ...

https://it.wikipedia.org/wiki/Spanna
Translate this page
La spanna è un'unità di misura antica, che si basa sulla distanza tra le punte del pollice e del mignolo in una mano di adulto aperta, equivalendo a circa 20 cm.

Spanna: Capito un cavolo. Se come sopra(wikipedia) sono troppo lunghi. Capito' ad un amico la stessa cosa coll'Amanero. Aveva i cavi USB>DAM un po' piu' di 10cm e non "lockava".
Una volta tagliati piu' corti di (meno di 10cm) tutto bene,dammi retta e non spedire dietro niente.

Vedi il mio in questa foto. Tra Amanero e DAM i cavi sono ~3-4cm.

George Vardis ha scritto:https://it.wikipedia.org/wiki/Spanna
Translate this page
La spanna è un'unità di misura antica, che si basa sulla distanza tra le punte del pollice e del mignolo in una mano di adulto aperta, equivalendo a circa 20 cm.

Spanna: Capito un cavolo. Se come sopra(wikipedia) sono troppo lunghi. Capito' ad un amico la stessa cosa coll'Amanero. Aveva i cavi USB>DAM un po' piu' di 10cm e non "lockava".
Una volta tagliati piu' corti di (meno di 10cm) tutto bene,dammi retta e non spedire dietro niente.

hai perfettamente ragione George... ma il tuoi italiano è così buono che sembri "uno di noi" ..
oggi pomeriggio ho il laboratorio libero e vedo un attimo ..

Luigi sono più o meno uno "dei vostri". Ho fatto Ginnasio-Liceo alla Scuola Italiana di Atene e poi mi sono Laureato dall'Università di Roma....tanto tempo fa'. Accorcia sti cavetti più' che puoi e se non c'e',spero,altro problema vedrai che funziona. Facci sapere.

luigigi ha scritto:.................................................................................................................

oggi pomeriggio ho il laboratorio libero e vedo un attimo ..

Certo che quei cavi più corti sono meglio è, ma secondo me non è quello il problema.
Venti, ma anche trenta centimetri il dac dovrebbe agganciare lo stesso, magari al primo disturbo un pò più forte perdere un'attimo il segnale ma comunque deve agganciare.
Nella foto che ho messo pochi post prima i cavi di collegamento sono lunghi poco più di venti centimetri e nonostante sia collegato anche l'analizzatore il dac aggancia perfettamente.
La sorgente digitale del mio impianto è costituita da meccanica e convertitore separato che sono collegati tra loro in I2S, il cavo originale è lungo un metro e mezzo e funzionano e suonano perfettamente, vero è che i collegamenti sono bilanciati, ma comunque stiamo parlando di 150cm di cavo.
(Io credo che hai sbagliato qualche collegamento, ricontrolla tutto con calma )
E secondo me dovresti provare a collegare al dac un qualsiasi apparecchio con un'uscita spdif e vedere se suona.
Comunque visto che oggi puoi attaccare al dac qualche strumento e visto che chiedevi cosa dovrebbe uscire ti ho fatto qualche foto, spero possano esserti utili.
Come ti dicevo ci vorrebbe un'analizzatore di stati logici, ma almeno con l'oscilloscopio puoi verificare se i segnali ci sono.
Questo è il piedino DATA:


il segnale è presente solo quando suoni il file.
Questo è il piedino del BIT CLOCK

il segnale c'è sempre, ovviamente ad ingresso collegato al PC.
Questo è il Word Clock

ha la stessa frequenza del campionamento del file.

In questo caso 96Khz. Anche questo è sempre presente.
Il livello dei tre segnali deve essere intorno ai 3Vpp.

Questo è l'accrocco, cavi lunghi 21cm(li ho misurati), collegati in parallelo tra Amanero e dac ci sono anche l'oscilloscopio e il frequenzimetro(infatti la tensione del segnale scende moltissimo) ma il dac continua ad agganciare imperterrito.

ciao, la seconda si riferisce all LRCK, la prima al BLCK e la terza al data... il data non si riesce a triggerare... sembra un treno molto "sporco" come se mancasse il ground.. ah .. ho accorciato i cavi ma ... nulla

la JL mi sono accorto che scaldava da bestia.... infatti ora foobar non la vede più
credo sia andata....
scaldava in corrispondenza del cavallotto detti external clock jumper.... non so se fossero le due schedine poste a lato.... (quarzi ?) a sapere che è la jl, ne piglio subito un'altra....

luigigi ha scritto:

ciao, la seconda si riferisce all LRCK, la prima al BLCK e la terza al data... il data non si riesce a triggerare... sembra un treno molto "sporco" come se mancasse il ground.. ah .. ho accorciato i cavi ma ... nulla

Più o meno sembra che i segnali ci sono, dovrebbe funzionare.
Hai visto anche che tensione esce, o meglio usciva, quando ancora funzionava?
Oddio....magari è andata solo in protezione e da fredda riparte, hai provato?
Comunque c'è qualcosa che non và, io prima di comprarne un'altra cercherei di capire cosa è successo.

luigigi ha scritto:


ciao, la seconda si riferisce all LRCK, la prima al BLCK e la terza al data... il data non si riesce a triggerare... sembra un treno molto "sporco" come se mancasse il ground.. ah .. ho accorciato i cavi ma ... nulla

Ma perchè il connettore sulla scheda dac è montato al contrario?

Boh... Ciro non mi son posto il prob!e ma del verso...

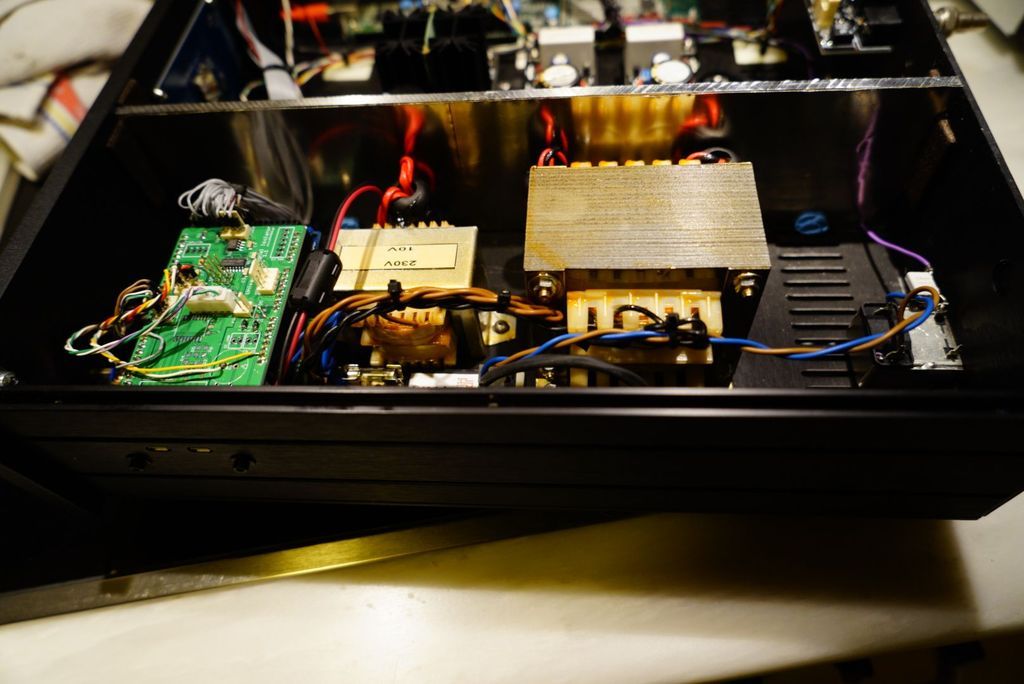

Tocco finale: Ho separato i trasformatori dal resto con una lama di alluminio di 5mm e dalla parte dei trans ho incollato un foglio mu-metal. Chiudo finito. Ora di ascoltare un po' di musica.

George Vardis ha scritto:Tocco finale: Ho separato i trasformatori dal resto con una lama di alluminio di 5mm e dalla parte dei trans ho incollato un foglio mu-metal. Chiudo  finito. Ora di ascoltare un po' di musica.

George Vardis ha scritto:Tocco finale: Ho separato i trasformatori dal resto con una lama di alluminio di 5mm e dalla parte dei trans ho incollato un foglio mu-metal. Chiudo  finito. Ora di ascoltare un po' di musica.

Ottimo lavoro!!!!
Buoni ascolti

Queste sono cose belle per la vista, e credo soprattutto per l'udito. Complimenti anche da parte mia George!

[quote="George Vardis"]Tocco finale: Ho separato i trasformatori dal resto con una lama di alluminio di 5mm e dalla parte dei trans ho incollato un foglio mu-metal. Chiudo  finito. Ora di ascoltare un po' di musica.

Alla faccia della "passione"!!!

Mi scuso se insisto ma qualcuno condividerebbe le sue impressioni di ascolto di questo dac? Sono interessato al confronto con i dispositivi commerciali.
Saluti dal mare
