Re: Filtro crossover 3vie, chiarimenti
Una domanda: avete mai misurato l'effettiva resistenza delle bobine e dei resistori???? Perchè io ho provato e i valori sono ben diversi da quelli dichiarati, e cioè quelli rilevati sono inferiori. Vabbè che ho l'impressione che il mio multimetro non sia molto preciso. Potete confermare per favore?
Re: Filtro crossover 3vie, chiarimenti
Le bobine se di buona marca, tipo Ciare Intertecnik AZ sono precise, le resistenze mox pure, nelle resistenze ceramiche delle volte hanno un piccolo scarto, tipo da 3,3 A 3,4-ohm ma cmq niente di preoccupante.
Ps, dici la resistenza delle induttanze, pure loro sono giuste, a meno di qualche scarto poco significativo, tipo da 0,28 A 0,29.....
Ps, dici la resistenza delle induttanze, pure loro sono giuste, a meno di qualche scarto poco significativo, tipo da 0,28 A 0,29.....
niko35- Membro di riguardo
- Data d'iscrizione : 09.09.13
Numero di messaggi : 547
Località : Quaelà
Provincia : Là
Impianto : Pc-Foobar-Asio-Nad M51-Lector Vm200-Diffusori autocostruiti.
Matrix M-Stage---K612pro
Debut Carbon Evo-Ifi Zen Phono.
Re: Filtro crossover 3vie, chiarimenti
niko35 ha scritto:Le bobine se di buona marca, tipo Ciare Intertecnik AZ sono precise, le resistenze mox pure, nelle resistenze ceramiche delle volte hanno un piccolo scarto, tipo da 3,3 A 3,4-ohm ma cmq niente di preoccupante.
Ps, dici la resistenza delle induttanze, pure loro sono giuste, a meno di qualche scarto poco significativo, tipo da 0,28 A 0,29.....
Stavo facendo propria ora delle prove con LIMP e le induttanze e le resistenze delle bobine sono sballate. Anche se facevo le prove con un resistore da 5% di tolleranza, procurerò uno da 1%. Non so se sia adatto a misurare i resistori ma i valori sono ancora più sballati.
Re: Filtro crossover 3vie, chiarimenti
Rino88ex ha scritto:niko35 ha scritto:Le bobine se di buona marca, tipo Ciare Intertecnik AZ sono precise, le resistenze mox pure, nelle resistenze ceramiche delle volte hanno un piccolo scarto, tipo da 3,3 A 3,4-ohm ma cmq niente di preoccupante.
Ps, dici la resistenza delle induttanze, pure loro sono giuste, a meno di qualche scarto poco significativo, tipo da 0,28 A 0,29.....
Stavo facendo propria ora delle prove con LIMP e le induttanze e le resistenze delle bobine sono sballate. Anche se facevo le prove con un resistore da 5% di tolleranza, procurerò uno da 1%. Non so se sia adatto a misurare i resistori ma i valori sono ancora più sballati.
Però delle volte non capisco, prima fai una domanda, e poi contesti la risposta....
Adesso non è che perché usi Arta le misure sono per forza giuste e bobine e resistenze sballate, Limp si deve sapere usare, e lo stesso è per tutte le funzioni di Arta.....devi tarare bene Arta, poi usa una bobina delle marche che ho citato, e vedi se Limp va bene, se no, fai causa ai costruttori di bobine....(battutaccia).
niko35- Membro di riguardo
- Data d'iscrizione : 09.09.13
Numero di messaggi : 547
Località : Quaelà
Provincia : Là
Impianto : Pc-Foobar-Asio-Nad M51-Lector Vm200-Diffusori autocostruiti.
Matrix M-Stage---K612pro
Debut Carbon Evo-Ifi Zen Phono.
Re: Filtro crossover 3vie, chiarimenti
Metti qualche immagine delle misure, anche nell'altro topic metti l'immagine della curva di impendenza degli altoparlanti, così vediamo se si vede qualcosa di sbagliato o corretto.
niko35- Membro di riguardo
- Data d'iscrizione : 09.09.13
Numero di messaggi : 547
Località : Quaelà
Provincia : Là
Impianto : Pc-Foobar-Asio-Nad M51-Lector Vm200-Diffusori autocostruiti.
Matrix M-Stage---K612pro
Debut Carbon Evo-Ifi Zen Phono.
Re: Filtro crossover 3vie, chiarimenti
Infatti non mi sono risposto, aspettavo qualche riscontro da voi altri ma finora niente. Allora con il multimetro ho capito come fare per misurare le resistenze, bastava togliere 1 al valore rilevato, però mi dava la resistenza delle bobine molto inferiori a quelle dichiarate. ah, le bobine sono proprio delle marche che mi hai suggerito.
Con Limp, ho fatto come ha suggerito il manuale e ho adoperato una resistenza da 100 ohm anziché da 50 (avevo quello a portata di mano) però è pur sempre con tolleranza del 5%. Ho calibrato tutto come da manuale ed in più ho fatto un'altra cosa, ho allontanato i pezzi da misurare dal computer, pare che ci sia stata un'influenza sulle misurazioni.
Mentre che i valori misurati delle bobine Ciare corrispondono con pochissimo scarto a quanto dichiarato, le bobine Intertechnik per niente. Ad esempio, sotto ho misurato una bobina da 2,7mH con Re dichiarata di 0,53 ohm http://www.intertechnik.com/Shop/Cross-over-parts/Inductors/AWG-15-140mm/_LU78-27-140_1768,en,64,46229 e invece guarda cosa viene fuori:
e se aspetto 75 compensazioni, l'induttanza arriva a 2,85 e la resistenza a 0,79
Anche se il manuale dice che la misurazione ha una tolleranza del 1% se fatta bene, di certo uno dei due marchi presenta i valori più sballati. Lo stesso discorso vale per bobine con valori diversi e con le resistenze, anche la bobina Coral di cui ti parlavo corrisponde entro i limiti di tolleranza.
Sotto per curiosità, la misurazione dei parametri T&S del Ciare HW250 usando due monetine da 10 cent e considerando 3 Re diverse:
Re calcolata
RE dichiarata
Re misurata
Sono interessanti queste prove, anche se i woofer sono rodare, mostrano comunque un Vas molto più basso (e io che mi preoccupavo dei pochi litri a disposizione). Per ora è tutto, più avanti spero di farne altre.
Con Limp, ho fatto come ha suggerito il manuale e ho adoperato una resistenza da 100 ohm anziché da 50 (avevo quello a portata di mano) però è pur sempre con tolleranza del 5%. Ho calibrato tutto come da manuale ed in più ho fatto un'altra cosa, ho allontanato i pezzi da misurare dal computer, pare che ci sia stata un'influenza sulle misurazioni.
Mentre che i valori misurati delle bobine Ciare corrispondono con pochissimo scarto a quanto dichiarato, le bobine Intertechnik per niente. Ad esempio, sotto ho misurato una bobina da 2,7mH con Re dichiarata di 0,53 ohm http://www.intertechnik.com/Shop/Cross-over-parts/Inductors/AWG-15-140mm/_LU78-27-140_1768,en,64,46229 e invece guarda cosa viene fuori:
e se aspetto 75 compensazioni, l'induttanza arriva a 2,85 e la resistenza a 0,79
Anche se il manuale dice che la misurazione ha una tolleranza del 1% se fatta bene, di certo uno dei due marchi presenta i valori più sballati. Lo stesso discorso vale per bobine con valori diversi e con le resistenze, anche la bobina Coral di cui ti parlavo corrisponde entro i limiti di tolleranza.
Sotto per curiosità, la misurazione dei parametri T&S del Ciare HW250 usando due monetine da 10 cent e considerando 3 Re diverse:

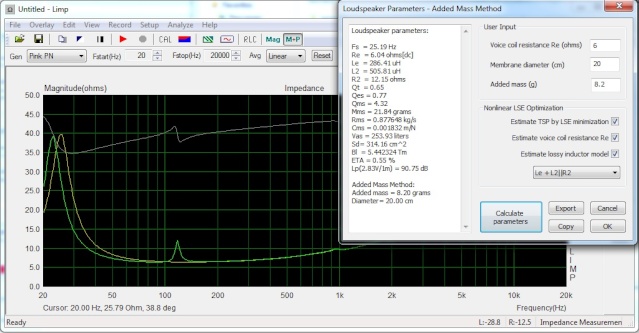

Re calcolata

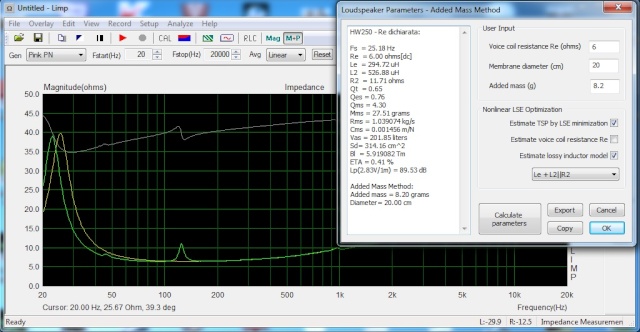

RE dichiarata

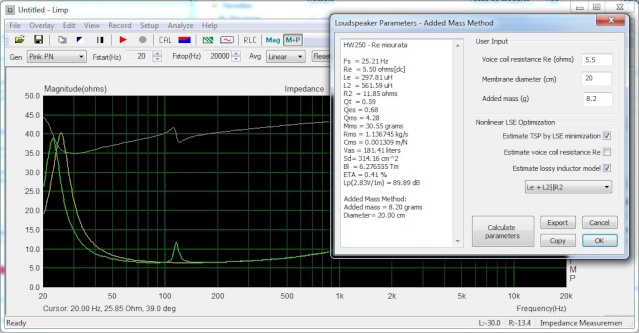

Re misurata
Sono interessanti queste prove, anche se i woofer sono rodare, mostrano comunque un Vas molto più basso (e io che mi preoccupavo dei pochi litri a disposizione). Per ora è tutto, più avanti spero di farne altre.
Re: Filtro crossover 3vie, chiarimenti
Hai il Vas più basso ma il qts più alto, alla fine il volume di carico sarà simile se hai il Vas più alto e il qts più basso.
Cmq di solito Ciare dichiara parametri simili a quelli che misuriamo noi, tenendo conto che i wf sono da ridare e quindi il qts scende e il Vas sale smollandosi un pò le sospensioni, hai fatto delle buone misure dei parametri.....
Cmq è molto importante misurare la Re, quindi prenditi un buon tester....
Per le bobine, forse che le intertecnik sono modificate ? Cmq hai troppo scarto, c'è qualche errore.
Cmq di solito Ciare dichiara parametri simili a quelli che misuriamo noi, tenendo conto che i wf sono da ridare e quindi il qts scende e il Vas sale smollandosi un pò le sospensioni, hai fatto delle buone misure dei parametri.....
Cmq è molto importante misurare la Re, quindi prenditi un buon tester....
Per le bobine, forse che le intertecnik sono modificate ? Cmq hai troppo scarto, c'è qualche errore.
niko35- Membro di riguardo
- Data d'iscrizione : 09.09.13
Numero di messaggi : 547
Località : Quaelà
Provincia : Là
Impianto : Pc-Foobar-Asio-Nad M51-Lector Vm200-Diffusori autocostruiti.
Matrix M-Stage---K612pro
Debut Carbon Evo-Ifi Zen Phono.
Re: Filtro crossover 3vie, chiarimenti
niko35 ha scritto:Hai il Vas più basso ma il qts più alto, alla fine il volume di carico sarà simile se hai il Vas più alto e il qts più basso.
Cmq di solito Ciare dichiara parametri simili a quelli che misuriamo noi, tenendo conto che i wf sono da ridare e quindi il qts scende e il Vas sale smollandosi un pò le sospensioni, hai fatto delle buone misure dei parametri.....
Cmq è molto importante misurare la Re, quindi prenditi un buon tester....
Per le bobine, forse che le intertecnik sono modificate ? Cmq hai troppo scarto, c'è qualche errore.
Grazie. Infatti, poi penso di rifare le misurazioni con i woofer ben rodati e ora penso di collocare le nuove cupole dopo il rodaggio e rimisurare il prima e il dopo. In questo momento stavo giusto provando delle nuove misurazioni coprendo il magnete con la carta stagnola, e cambia poco. Ho provato anche con le monetine collocate in modo diverso ma cambia poco lo stesso, anzi per niente.
Sulle bobine non saprei, quelle ciare e coral presentano pochissimo scarto come pure i resistori di cui alcuni Monacor. Anche un'altra bobina Intertechnik da 0,39mH dichiarato presenta lo stesso problema, però induttanza più bassa e resistenza molto più alta. Credo sia proprio questo marchio a non essere affidabile, precedentemente avevo sostituito una bobina da 1,5mH Ciare per uno Intertechnick dello stesso valore ma con minore resistenza e in un primo momento sentí una differenza (come di frequenza di taglio) e ora con le prove in mano, ove è possibile che il valore sia maggiore di quello dichiarato, tutto ha un senso. Vabbè, per la bobina grossa non mi lamento perchè mi fa pure comodo ma per altre cose sì...
Ma, il tester non saprei, le resistenze me le misura bene. Le bobine secondo il tester invece, avrebbero una resistenza molto inferiore. E non saprei come e di quale marca prenderlo.
Re: Filtro crossover 3vie, chiarimenti
Dopo circa 10 anni a me un paio di mesi fà, si è rotto il ponte lcr e ho preso questo, ho appena controllato una resistenza da 1000-ohm all'1% e mi da 999-ohm apparte che già l'ho usato per controllare delle induttanze intertecnik e naturalmente erano come dichiarato.
è questo.
http://www.ebay.it/itm/Professionale-LCR-Multimetro-Induttanza-Capacita-Resistenza-Ohm-DM4070-LC-/280909993700?pt=Attrezzature_e_strumentazione&hash=item41678a56e4
Cmq io misuro i parametri con il Dayton Dats, e fa tutto lui....
Con Arta sò che si deve mettere il valore di RE e deve essere il più preciso possibile, secondo me questo lcr del link è buono, ma se vuoi qualcosa di ancora più preciso chiedi a Pucciarelli che ha fatto la guida per Arta.
è questo.
http://www.ebay.it/itm/Professionale-LCR-Multimetro-Induttanza-Capacita-Resistenza-Ohm-DM4070-LC-/280909993700?pt=Attrezzature_e_strumentazione&hash=item41678a56e4
Cmq io misuro i parametri con il Dayton Dats, e fa tutto lui....
Con Arta sò che si deve mettere il valore di RE e deve essere il più preciso possibile, secondo me questo lcr del link è buono, ma se vuoi qualcosa di ancora più preciso chiedi a Pucciarelli che ha fatto la guida per Arta.
niko35- Membro di riguardo
- Data d'iscrizione : 09.09.13
Numero di messaggi : 547
Località : Quaelà
Provincia : Là
Impianto : Pc-Foobar-Asio-Nad M51-Lector Vm200-Diffusori autocostruiti.
Matrix M-Stage---K612pro
Debut Carbon Evo-Ifi Zen Phono.
