Ampli Classe A con trasformatore di accoppiamento

Da sylvieventura Dom Feb 23, 2014 11:44 pm

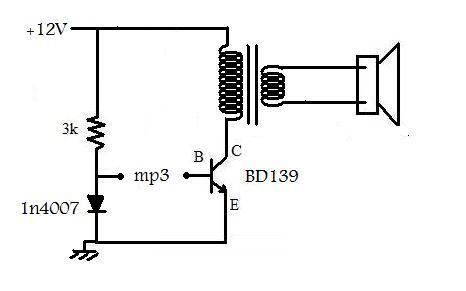

Ho trovato, non so più dove, questo schemino: potrebbe essere la base di partenza per qualcosa di buono?

Da valvolas Lun Feb 24, 2014 4:54 pm

se vuoi fare delle cose semplici in classe A lascia stare i TU o sono buoni (leggi costosi) o sono solo complicazioni inutili nello stato solido.Servono x finali a valvole.
Ti conviene andare su un condensatore di uscita,x separare la dc alle casse,qui nel forum progetti ne trovi nelle autocostruzioni.Poi se hai vogli di provare quel tipo di uscita è un altro discorso o se magari li hai nel cassetto ma andarli a comprare appositamente lascia perdere...

Da sylvieventura Mer Feb 26, 2014 12:09 am

valvolas ha scritto:se vuoi fare delle cose semplici in classe A lascia stare i TU o sono buoni (leggi costosi) o sono solo complicazioni inutili nello stato solido.Servono x finali a valvole.
Ti conviene andare su un condensatore di uscita,x separare la dc alle casse,qui nel forum progetti ne trovi nelle autocostruzioni.Poi se hai vogli di provare quel tipo di uscita è un altro discorso o se magari li hai nel cassetto ma andarli a comprare appositamente lascia perdere...

Si, ne ho diversi nel cassetto (qualche centinaio), provengono da varie elettroniche di tipo professionale che riparava mio padre.
Non è che mi andrebbe di provare questo tipo di uscita, piuttosto vorrei tirar su qualcosa che non abbia una vera amplificazione in tensione, ma solo una trasformazione, un pò come gli ampli del "mattoide" di royaldevice quindi il tr dovrebbe tirar su corrente e il trasformatore la tensione...

Ecco, ripropongo la domanda: si può tirar fuori qualcosa di buono da questo "arrangiamento" (inipendentemente da considerazioni di carattere economico)?

Da cucicu Mer Feb 26, 2014 6:47 am

sylvieventura ha scritto:

Ecco, ripropongo la domanda: si può tirar fuori qualcosa di buono da questo "arrangiamento" (inipendentemente da considerazioni di carattere economico)?

usando il trafo al posto del condensatore in uscita, il rendimento dell'amplificatore arriva anche al 50%. di buono puoi tirare fuori questo Goodbye

Da lukyluke Mer Feb 26, 2014 6:54 am

Se vuoi riprodurre l'ampli di Delle Curti con amplificazione in tensione a trasformatori ed in corrente a Bjt penso che non sia propriamente semplice trovare i trasformatori giusti per ogni stadio, dovresti fare una scaletta di guadagno e poi cercare i trasformatori con il giusto rapporto, se poi questi non sono di qualità eccelsa continui a moltiplicare distorsioni e rumore. Non mi sembra una cosa facile ma certamente può essere una sperimentazione interessante.

Da valvolas Mer Feb 26, 2014 9:26 pm

giustamente come diceva lucky è una cosa a carattere si sperimentazione,prova metti giu il circuito e fai dei tentativi,si lo so che l'esoterico attira sempre ma guarda che i tu sono gia' ''un male necessario'' x i valvolari figurati sugli s.s.Ci sono pubblicazioni di persone che sostengono che se ne possano usare anche di aliementazione al fine di diminuire i costi (non so fino a che punto).Cmq se li hai nel cassetto e nn vuoi provare sui valvolari fai le prove sullo s.s. Pero' avendoli io metterei giu un finalino valvolare anche da poco,tanto x vedere cosa salta fuori.C'e' pero il prblm delle alte tensioni in gioco vedi tu...

Da sylvieventura Gio Feb 27, 2014 5:18 pm

lukyluke ha scritto:Se vuoi riprodurre l'ampli di Delle Curti con amplificazione in tensione a trasformatori ed in corrente a Bjt penso che non sia propriamente semplice trovare i trasformatori giusti per ogni stadio, dovresti fare una scaletta di guadagno e poi cercare i trasformatori con il giusto rapporto, se poi questi non sono di qualità eccelsa continui a moltiplicare distorsioni e rumore. Non mi sembra una cosa facile ma certamente può essere una sperimentazione interessante.

sperimenteró: il mio guaio è solo capire quale tu sia piú appropriato.

Da sylvieventura Gio Feb 27, 2014 5:26 pm

valvolas ha scritto:giustamente come diceva lucky è una cosa a carattere si sperimentazione,prova metti giu il circuito e fai dei tentativi,si lo so che l'esoterico attira sempre ma guarda che i tu sono gia' ''un male necessario'' x i valvolari figurati sugli s.s.Ci sono pubblicazioni di persone che sostengono che se ne possano usare anche di aliementazione al fine di diminuire i costi (non so fino a che punto).Cmq se li hai nel cassetto e nn vuoi provare sui valvolari fai le prove sullo s.s. Pero' avendoli io metterei giu un finalino valvolare anche da poco,tanto x vedere cosa salta fuori.C'e' pero il prblm delle alte tensioni in gioco vedi tu...

non credo che debbano essere considerati un male, anzi, sono convinta che il "segreto" di un suono naturale stia tutto nei trasf.
Il problema è sempre quello: il Tu questo sconosciuto...

Se qualcuno volesse darmi una mano a progettare un ampli bjt +trasformatore ne sarei entusiasta

Da emmeci Gio Feb 27, 2014 5:49 pm

http://www.eleccircuit.com/wp-content/uploads/2009/09/high-volt-mini-amplifier-with-ujt-transistor.jpg

non so perché, ma mi intriga!
Ciao Mauro

Da valvolas Gio Feb 27, 2014 6:23 pm

il fascino INdiscreto dell' esoterico..... Hehe

ps bhe perlomeno il ns sito si tinge un po di ''rosa'' a 125V arrivano un po di novita',le donne azzardano sempre di piu sono meno conservatrici..

Da lukyluke Gio Feb 27, 2014 7:01 pm

emmeci ha scritto:http://www.eleccircuit.com/wp-content/uploads/2009/09/high-volt-mini-amplifier-with-ujt-transistor.jpg

non so perché, ma mi intriga!
Ciao Mauro

Mai saputo che un unigiunzione possa amplificare, normalmente è un dispositivo a soglia, non capisco come possa funzionare. Attenzione è un SE per cui la continua scorre nel trasformatore e come per i finali a valvole bisogna considerare il traferro. Forse un PP è più facile da dimensionare.

Da emmeci Gio Feb 27, 2014 7:44 pm

lukyluke ha scritto:
emmeci ha scritto:http://www.eleccircuit.com/wp-content/uploads/2009/09/high-volt-mini-amplifier-with-ujt-transistor.jpg

non so perché, ma mi intriga!
Ciao Mauro
Mai saputo che un unigiunzione possa amplificare, normalmente è un dispositivo a soglia, non capisco come possa funzionare. Attenzione è un SE per cui la continua scorre nel trasformatore e come per i finali a valvole bisogna considerare il traferro. Forse un PP è più facile da dimensionare.

Apposta mi intriga: mai visto nulla del genere... magari funziona!
Ciao Mauro

Da lukyluke Ven Feb 28, 2014 12:20 pm

emmeci ha scritto:
lukyluke ha scritto:
Mai saputo che un unigiunzione possa amplificare, normalmente è un dispositivo a soglia, non capisco come possa funzionare. Attenzione è un SE per cui la continua scorre nel trasformatore e come per i finali a valvole bisogna considerare il traferro. Forse un PP è più facile da dimensionare.

Apposta mi intriga: mai visto nulla del genere... magari funziona!
Ciao Mauro

Già .. non si finisce mai di imparare e scoprire qualcosa di nuovo Surprised

Da valterneri Ven Feb 28, 2014 12:44 pm

sylvieventura ha scritto:.... ne ho diversi nel cassetto (qualche centinaio), provengono da varie elettroniche di tipo professionale che riparava mio padre:
si può tirar fuori qualcosa di buono ?

Non è ironia, è un consiglio concreto che potrebbe portare a cose divertenti:

dato che ne hai centinaia,
spediscine uno o due ad ogni costruttore pazzo di questo forum
(.... mmmmmm forse ne occorrono migliaia)
in una specie di concorso collettivo con scambio di soluzioni,
come in un formicaio elettronico, vediamo a cosa di funzionante e insolito possiamo arrivare.

Ma non sono tutti uguali, vero?

Da Stuombo Ven Feb 28, 2014 1:09 pm

valterneri ha scritto:
Non è ironia, è un consiglio concreto che potrebbe portare a cose divertenti:

dato che ne hai centinaia,
spediscine uno o due ad ogni costruttore pazzo di questo forum
(.... mmmmmm forse ne occorrono migliaia)
in una specie di concorso collettivo con scambio di soluzioni,
come in un formicaio elettronico, vediamo a cosa di funzionante e insolito possiamo arrivare.

Ma non sono tutti uguali, vero?

Sono totalmente d'accordo con Valter!!! Hehe

Da ideafolle Ven Feb 28, 2014 3:09 pm

questa nun me la perdo! lol!

e quoto pure il CAPOOOOOO!!!!! Hehe

Da emmeci Ven Feb 28, 2014 3:23 pm

Io ne vorrei un paio rapporto 1:10, ci debbo fare un step-up per una MC! lol!

Da valvolas Ven Feb 28, 2014 3:40 pm

sempre tutto mi tocca fare...uffffff Hehe

http://elettroportale.altervista.org/Ampli_A.html

Da ideafolle Ven Feb 28, 2014 3:59 pm

valvolas ha scritto:sempre tutto mi tocca fare...uffffff

http://elettroportale.altervista.org/Ampli_A.html

mauri' si va be' ....ma il traff. dove sta Hehe

gia cominciamo a leva i pezzi!

tutti i modi quel tipo di ampli con il traff. di carico sul collettore risale agli albori Laughing

ps.

Da emmeci Ven Feb 28, 2014 4:01 pm

valvolas ha scritto:sempre tutto mi tocca fare...uffffff

http://elettroportale.altervista.org/Ampli_A.html

E dove sta il trasformatore??? Sì è trasformato ed è diventato un coniglio??? Laughing

Ampli Classe A con trasformatore di accoppiamento Wonder10

Da emmeci Ven Feb 28, 2014 4:05 pm

ideafolle ha scritto:

tutti i modi quel tipo di ampli con il traff. di carico sul collettore risale agli albori

ps.

Sissì, lo davano insieme a questo giradischi qua!

Ampli Classe A con trasformatore di accoppiamento Flints10

Da ideafolle Ven Feb 28, 2014 4:07 pm

ma se poi ve piacie cosi tanto Shut up

http://www.autocostruire.it/old-site/ella.htm

Da ideafolle Ven Feb 28, 2014 4:11 pm

emmeci ha scritto:
ideafolle ha scritto:

tutti i modi quel tipo di ampli con il traff. di carico sul collettore risale agli albori

ps.

  Sissì, lo davano insieme a questo giradischi qua!
