Diffusori da appendere TV e Musica
Ciao a tutti, ho intrapreso dopo anni di dedizione al lavoro (programmazione software) questo arduo intento di costruire due diffusori da mettere in salotto. Per me è il primo progetto "serio" in quanto mi sono sempre dedicato al "car" e ora che ho una home è giunto il momento
Le condizioni fisse del sistema sono:
- le misure del box esterne: H:760 W:140 D:110 Volume: 7,6 Litri
Le casse in questo modo sono alte come la TV da 55" che appenderò al muro, tramite staffe per piccoli televisori ci appenderò anche le casse, subito prossime ai lati della TV (staccate di 3-4 cm).
Veniamo al nocciolo! Altoparlanti CIARE! Marchio a me vicino visto che abito in provincia di PesaroUrbino Ho già a disposizione 2 x CT266, 2 x PA087 quindi mi è venuto in mente un progetto diabolico....
Per cassa:
1 x CT266
2 x PA087 in parallelo
2 x HW100 in parallelo
Dato che ho a disposizione un amplificatore vintage un Marantz 4140 con 4 canali del 1973 ho pensato bene di usare il canale REAR per i due HW100 tagliando in attivo (ho comprato un crossover attivo per subwoofer) e regolandone la presenza con front-rear! Mentre il canale frontale ci collego i PA087 e il Tweeter.
Quindi dividerei la cassa in due la parte alta con tweeter e 2 extended range in cassa chiusa (3 litri meno ingombri) mentre per i due hw100 un bel bass reflex (4,5 litri meno gli ingombri). Il Tweeter lo taglio con filtro 12db/oct sui 7500 Hz (C=4,7uF L=0,15mH) I Medi (PA087) li lascierei senza alcun filtro ci pensa la cassa chiusa ...
Mi sono venuti alcuni dubbi/delucidazioni ...
1) Il canale a cui collegherò i 2xPA087 in parallelo senza filtrarli e il CT266 con filtro (12Bd/oct) non risulterà troppo carico (bassa resistenza) di lavoro? L'impedenza risultante del filtro HPF passivo del secondo ordine non sarà mica troppo bassa? Meglio fare un HPF del prim'ordine?
2) Per quanto riguarda i PA087 anche se sono in cassa chiusa sarebbe meglio filtrare le frequenze sotto i 85Hz/125Hz? Per caso qualcuno ha degli schemi elettrici attivi con alimentazione 12v non duale? Ho visto che ci sono anche direttamente sull'RCA ... c'è un sito dove comprarli?
Se avete consigli o altro, oppure volete invalcarmi perchè ho detto un mucchio di stupidaggini vi ascolto Ciaooo
Le condizioni fisse del sistema sono:
- le misure del box esterne: H:760 W:140 D:110 Volume: 7,6 Litri
Le casse in questo modo sono alte come la TV da 55" che appenderò al muro, tramite staffe per piccoli televisori ci appenderò anche le casse, subito prossime ai lati della TV (staccate di 3-4 cm).
Veniamo al nocciolo! Altoparlanti CIARE! Marchio a me vicino visto che abito in provincia di PesaroUrbino Ho già a disposizione 2 x CT266, 2 x PA087 quindi mi è venuto in mente un progetto diabolico....
Per cassa:
1 x CT266
2 x PA087 in parallelo
2 x HW100 in parallelo
Dato che ho a disposizione un amplificatore vintage un Marantz 4140 con 4 canali del 1973 ho pensato bene di usare il canale REAR per i due HW100 tagliando in attivo (ho comprato un crossover attivo per subwoofer) e regolandone la presenza con front-rear! Mentre il canale frontale ci collego i PA087 e il Tweeter.
Quindi dividerei la cassa in due la parte alta con tweeter e 2 extended range in cassa chiusa (3 litri meno ingombri) mentre per i due hw100 un bel bass reflex (4,5 litri meno gli ingombri). Il Tweeter lo taglio con filtro 12db/oct sui 7500 Hz (C=4,7uF L=0,15mH) I Medi (PA087) li lascierei senza alcun filtro ci pensa la cassa chiusa ...
Mi sono venuti alcuni dubbi/delucidazioni ...
1) Il canale a cui collegherò i 2xPA087 in parallelo senza filtrarli e il CT266 con filtro (12Bd/oct) non risulterà troppo carico (bassa resistenza) di lavoro? L'impedenza risultante del filtro HPF passivo del secondo ordine non sarà mica troppo bassa? Meglio fare un HPF del prim'ordine?
2) Per quanto riguarda i PA087 anche se sono in cassa chiusa sarebbe meglio filtrare le frequenze sotto i 85Hz/125Hz? Per caso qualcuno ha degli schemi elettrici attivi con alimentazione 12v non duale? Ho visto che ci sono anche direttamente sull'RCA ... c'è un sito dove comprarli?
Se avete consigli o altro, oppure volete invalcarmi perchè ho detto un mucchio di stupidaggini vi ascolto Ciaooo
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)
Re: Diffusori da appendere TV e Musica
sman ha scritto: mi è venuto in mente un progetto diabolico....
Ciao, purtroppo dal tuo intervento, solo questa proposizione posso quotare. Per progettare un diffusore
si devono sapere tante cose, e quello che deve stare attaccato al muro è ancòra più difficile.
Se mi permetti un consiglio, per avere un suono di qualità, comprati dei diffusori progettati ad essere
posizionati alla parete posteriore: Naim, Linn, Rega, Audio Note.
florin- Membro classe argento
- Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S
Re: Diffusori da appendere TV e Musica
florin ha scritto:
Ciao, purtroppo dal tuo intervento, solo questa proposizione posso quotare. Per progettare un diffusore
si devono sapere tante cose, e quello che deve stare attaccato al muro è ancòra più difficile.
Se mi permetti un consiglio, per avere un suono di qualità, comprati dei diffusori progettati ad essere
posizionati alla parete posteriore: Naim, Linn, Rega, Audio Note.
Grazie ma non ho grosse pretese ... tralaltro se scrivo in DIY è perchè ho voglia di autocostruirmi qualcosa, date le condizioni iniziali di dimensione e di posizionamento mi interesserebbero interventi costruttivi per ottenere il massimo possibile da un sistema di questo tipo, essendo consepevole degli svantaggi in termini di qualità. qualcuno mi sa dire le problematica dei diffusori a parete? e magari consigli su come configurare le mie piccoline Wink Cmq è un problema secondario in quanto le casse per ascolti più qualitativi possono essere semplicemente sganciate dalla parete in un attimo
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)
Re: Diffusori da appendere TV e Musica
Hai provato a simulare i due HW100 in bass-reflex da 4,5 litri e la cassa chiusa con i PA087 ?
A me gli HW100 e i PA087 sembrano abbastanza simili come risposta in frequenza, i PA087 salgono di più, però se si usa un tweeter dovrebbe coprirlo lui l'estremo alto.
A che frequenza taglieresti la via bassa?
Prova a dare un'occhiata a questo thread (link) potresti trovare qualche idea, si tratta proprio di diffusori da appendere a parete, se non ricordo male hanno ispirato diverse varianti.
Si tratta di monovia, però nulla vieta di aggiungere un mini sub-woofer con quattro HW100 se li hai già in casa.
A me gli HW100 e i PA087 sembrano abbastanza simili come risposta in frequenza, i PA087 salgono di più, però se si usa un tweeter dovrebbe coprirlo lui l'estremo alto.
A che frequenza taglieresti la via bassa?
Prova a dare un'occhiata a questo thread (link) potresti trovare qualche idea, si tratta proprio di diffusori da appendere a parete, se non ricordo male hanno ispirato diverse varianti.
Si tratta di monovia, però nulla vieta di aggiungere un mini sub-woofer con quattro HW100 se li hai già in casa.
Switters- Membro classe oro
- Data d'iscrizione : 24.02.11
Numero di messaggi : 5072
Località : Milano
Provincia : Milano
Impianto : solo stereo, non HiFi...
Re: Diffusori da appendere TV e Musica
Inizio con il mettere il progetto del box:
Per i PA087 in parallelo e sospensione pneumatica in GIALLO e gli HW100 in reflex in ROSSO:
Non sono un'esperto nelle simulazioni se devo far vedere altri grafici più importanti li posto...
Come accennato ho un crossover attivo per sub e lo metterà a monte del RCA sul canale REAR dove collegherò i 4 HW100 il cross ha 3 frequenze regolabili 85Hz 125Hz 250Hz con pendenza 12db/oct.
Ho provato a realizzare anche il crossover:
Ho simulato su gli HW100 un crossover passivo (si può simulare un cross attivo con xover3?) ...
Per i PA087 in parallelo e sospensione pneumatica in GIALLO e gli HW100 in reflex in ROSSO:
Non sono un'esperto nelle simulazioni se devo far vedere altri grafici più importanti li posto...
Come accennato ho un crossover attivo per sub e lo metterà a monte del RCA sul canale REAR dove collegherò i 4 HW100 il cross ha 3 frequenze regolabili 85Hz 125Hz 250Hz con pendenza 12db/oct.
Ho provato a realizzare anche il crossover:
Ho simulato su gli HW100 un crossover passivo (si può simulare un cross attivo con xover3?) ...
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)
Re: Diffusori da appendere TV e Musica
Un diffusore è pronto e l'ho testato. Ora assemblo anche l'altro e li rifinisco. Una volta completato tutto se vi interessa posto foto e schemi...
Ciao
Ciao
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)
Re: Diffusori da appendere TV e Musica
Dopo un po' di rodaggio facci sapere anche come ti sembrano...
Switters- Membro classe oro
- Data d'iscrizione : 24.02.11
Numero di messaggi : 5072
Località : Milano
Provincia : Milano
Impianto : solo stereo, non HiFi...
Re: Diffusori da appendere TV e Musica
Le casse le ho assemblate! Ancora non le ho rifinite... vi faccio vedere un po' di passaggi:
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)
Re: Diffusori da appendere TV e Musica
Come potete vedere ho usato come crossover solo un condensatore! per il tweeter e niente più. Riempito di fonoassorbente, Il reflex è posizionato in basso ero obbligato in quanto è 35mm per 22 cm di lunghezza. Ho usato tutti componenti Ciare. Per rodarle ho messo i 25hz per 30 minuti al massimo della potenza gestibile. Verso la fine quasi quasi si sentivano quei 25 hz
Veniamo alle impressioni di ascolto: sono molto soddisfatto i 4 hw100 scendo veramente bene i 4 pa087 sono fenomenali hanno una voce pazzesca e il tweeter li aiuta solo nella parte altissima. A volume alto i bassi fanno tremare pavimento e divano senza problemi! c'è una bella pressione sonora senza distorsioni e con la parte alta molto dettagliata e pulita. Per regolare la parte bassa (REAR) con quella alta (FRONT) ho spostato il bilanciamento verso rear ma non di tanto ...
Sicuramente quando li metterò a parete suoneranno peggio ma avevo intenzione di fare dei supporti forse anche fissi in modo che quando ho voglia di ascoltarle al meglio delle loro capacità, le appoggierò sulla futura piana mi marmo (camino) che ci verrà in salotto! Quando la moglie rompe le appendo
Ora mi rimane carteggiarle e verniciarle nere e creare la retina da metterci davanti con le clip! ...
sman- Novizio
- Data d'iscrizione : 30.01.14
Numero di messaggi : 10
Provincia : Pesaro Urbino (Saltara)
Impianto : (non specificato)

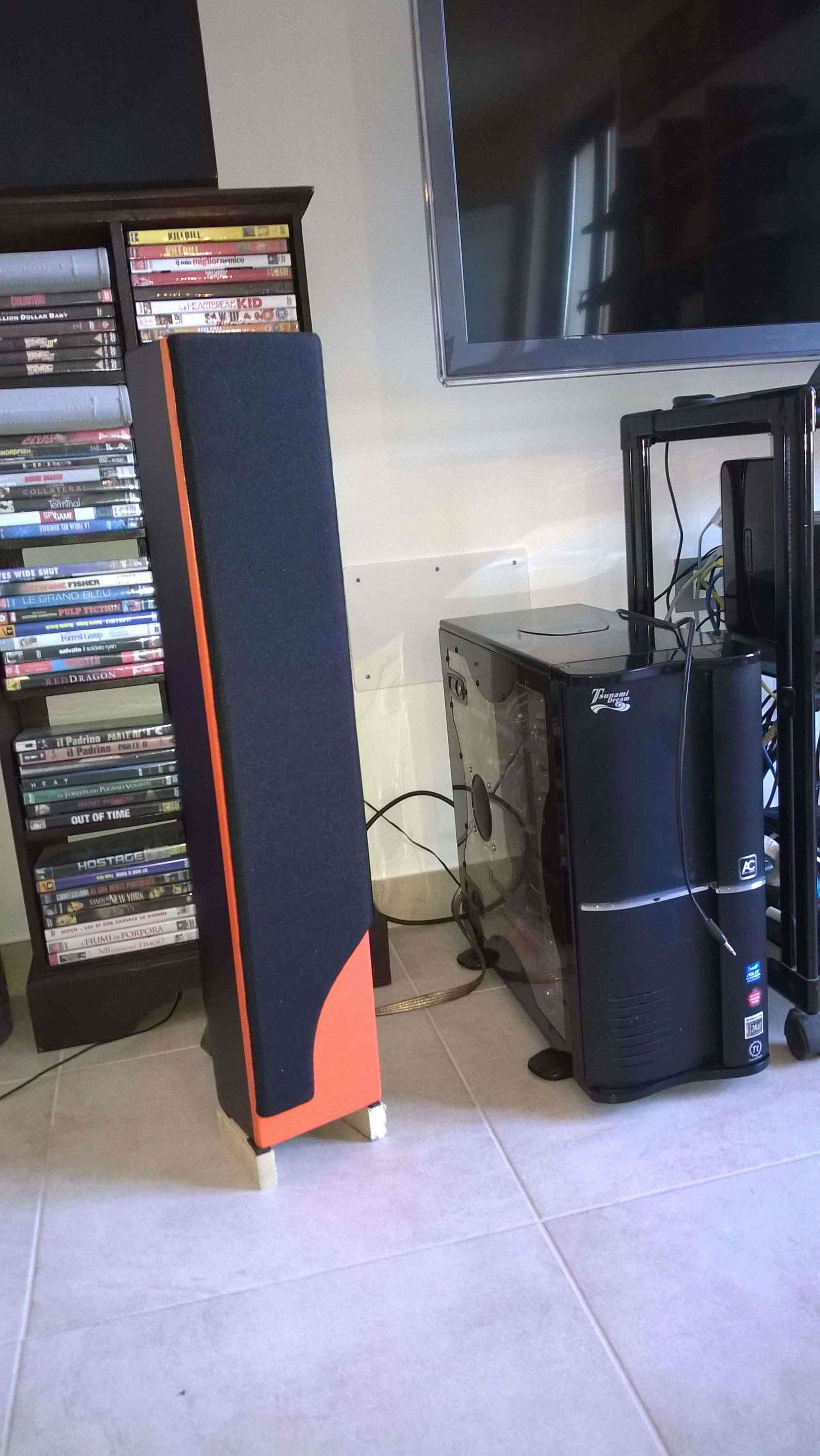

Finiteee!!
Finalmente le ho finite :)Dopo varie prove ho aggiunto solamente in serie (prima del condensatore) al tweeter una resistenza da 1ohm per attenuarlo un pochino. Poi per adesso la parte bassa (i 4 hw100) è stata tagliata a 250Hz/12db ma sono leggermente troppi ... Per regolarle meglio ho acquistato dall'America un crossover elettronico per regolarli al meglio sia come taglio che come livello in quanto il front/rear dell'amplificatore è poco preciso. il modello è il cadence cxr-7. Così posso anche tagliare le frequenze subsoniche alla parte alta. Ora basta eccovi le foto:
