HIRAGA le monstre

+7
piero7
madqwerty
HistoireDuSoldat
cdtony
Easlay
K8
robertor
11 partecipanti

Andare in basso

HIRAGA le monstre Empty HIRAGA le monstre

Messaggio Da robertor Ven 4 Set 2009 - 12:35

cinese ma basato sul progetto originale:

http://cgi.ebay.it/15W-pure-sound-Class-A-stereo-amplifer-PCB-Hiraga_W0QQitemZ320397402507QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item4a992c618b&_trksid=p4634.c0.m14.l1262

HIRAGA le monstre 30a07510

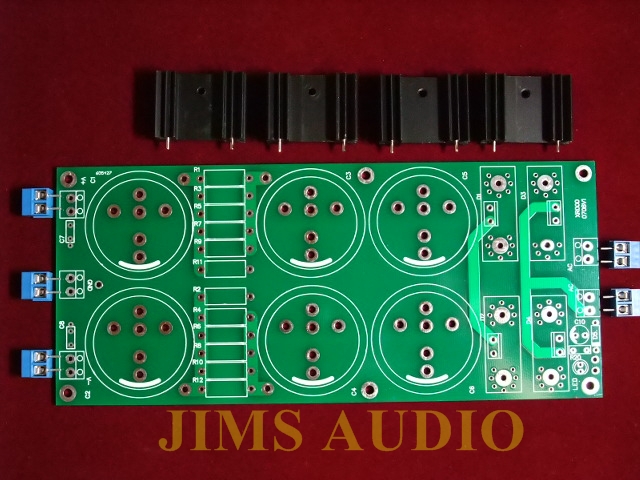

e il modulo di alimentazione:

http://cgi.ebay.it/Heavy-duty-CRC-power-supply-kit-for-F5-JC3-Aleph-etc_W0QQitemZ220473043296QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item335537a960&_trksid=p4634.c0.m14.l1262

HIRAGA le monstre Pics0110

qui l'alimentazione e duale e serve un trafo da 250-300VA/24-0-24.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da K8 Ven 4 Set 2009 - 17:50

Rolling Eyes ... Shocked
Ti sei dedicato alla classe A!!?
Mmm....Facci sapere! Wink

K8
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 18.07.08
Numero di messaggi : 1194
Località :
Impianto :

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da robertor Sab 5 Set 2009 - 8:47

....Facci sapere!

volentieri.
basta che si possa farlo Wink .
capisciamme Surprised .
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da robertor Ven 18 Set 2009 - 12:34

come transistor dalle mie parti ho trovato solo i 3055.
quindi ho dovuto ordinare tutto in rete e sono in attesa che arrivino.
dopo l'esperienza positiva del JLH 1969 sono molto curioso di sentire come va questo Mostro(le Monstre).
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Easlay Gio 13 Gen 2011 - 1:32

ehm... con un clamoroso ritardo... ma... fatto più nulla? Hehe
Easlay
Easlay
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 12.02.10
Numero di messaggi : 864
Località : Bolzano
Provincia : come la pece...
Impianto : TA2020 MKIII Helder modificato
Bufferino/Pre Helder con 12AU7 modificato
Ciare H02 autocostruite
Cavi autocostruiti

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 13:38

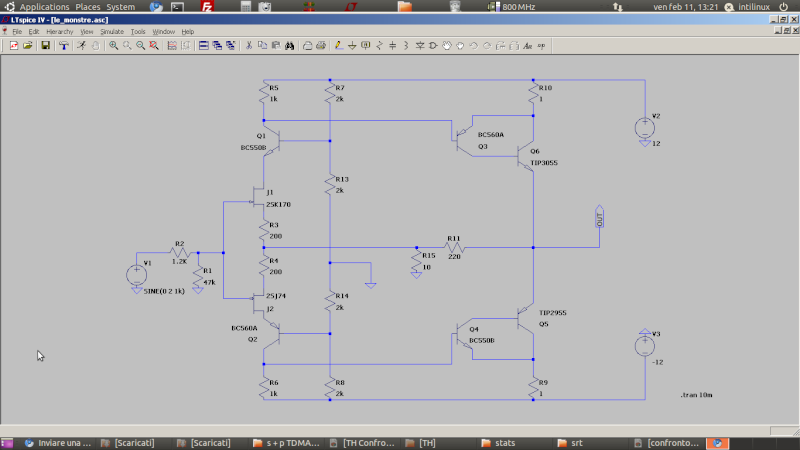

Spinto dalla voglia di costruire il mio primo finale in Classe A mi sono imbattuto anch'io nel Higara "Le monstre". Ho preso le PCB dalla Germania intorno ai 10 euro compreso spedizione escluso PSU. Adesso sto pensando a quali transistor utilizzare dato che li originali non si trovano minimamente...

Cercando un pò in rete sembra che, la migliore soluzione utilizzando transistor oggi facilmente reperibili sia questa :

1) 2SD844 -> TIP3055
2) 2SB754 -> TIP2955
3) 2SB716 -> BC560
4) 2SB756 -> BC550
5) 2SK170 (si trovano facilmente)
6) 2SJ74 (si trovano facilmente)
7) 2SC1775 -> BC550
8 ) 2SA872 -> BC560

HIRAGA le monstre Screen10

Il tutto verrebbe a costare intorno ai 50 euro : componenti + PCB escluso PSU.

Per chi si volesse unire a me ecco il sorgente LTSPICE : http://www.repo.intilinux.com/audio/HIRAGA%20le_monstre.asc

Modelli :

Codice:


*2SJ74
*Toshiba Dep-Mode 20mA 400mW LowNoise pkg:TO-92B 2,1,3
.MODEL 2SJ74 PJF(Beta=92.12m Rs=7.748 Rd=7.748 Lambda=4.464m
+Vto=-.5428 Cgd=85.67p Pb=.3905 Fc=.5
+Cgs=78.27p Is=12.98p
+Kf=26.64E-18 Af=1)

*2SK170
* 20mA 400mW LowNoise Dep-Mode pkg:TO-92B 3,1,2
.MODEL 2SK170 NJF(Beta=59.86m Rs=4.151 Rd=4.151 Lambda=1.923m
+Vto=-.5024 Cgd=20p Pb=.4746 Fc=.5
+Cgs=25.48p Is=8.477p
+Kf=111.3E-18 Af=1)

.model TIP2955 PNP(IS=4.66E-12 BF=360 VAF=100 IKF=0.25 ISE=3.339E-11
+ BR=2 ISC=5E-9 RB=3 IRB=0.001 RBM=0.4 RC=0.04 CJE=5.802E-10 VJE=1.2
+ MJE=0.45 TF=8E-8 XTF=1 ITF=3 PTF=120 CJC=2.121E-10 MJC=0.4 TR=2.55E-6
+ XTB=1 ICrating=15A MFG=NSC)


.model TIP3055 NPN(IS=4.66E-12 BF=360 VAF=100 IKF=0.25 ISE=3.339E-11
+ BR=2 ISC=5E-9 RB=3 IRB=0.001 RBM=0.4 RC=0.04 CJE=5.802E-10 VJE=1.2
+ MJE=0.45 TF=8E-8 XTF=1 ITF=3 PTF=120 CJC=2.121E-10 MJC=0.4 TR=2.55E-6
+ XTB=1 ICrating=15A MFG=NSC)

.model BC550B NPN(IS=1.8E-14 ISE=5.0E-14 ISC=1.72E-13 XTI=3
+ BF=400 BR=35.5 IKF=0.14 IKR=0.03 XTB=1.5
+ VAF=80 VAR=12.5 VJE=0.58 VJC=0.54
+ RE=0.6 RC=0.25 RB=0.56
+ CJE=13E-12 CJC=4E-12 XCJC=0.75 FC=0.5
+ NF=0.9955 NR=1.005 NE=1.46 NC=1.27 MJE=0.33 MJC=0.33
+ TF=0.64E-9 TR=50.72E-9
+ EG=1.11 KF=1E-9 AF=1
+ VCEO=50 ICrating=100M MFG=Zetex)

.model BC560A PNP(IS=1.149E-14 ISE=5E-14 ISC=1.43E-14 XTI=3
+ BF=330 BR=13 IKF=0.1 IKR=0.012 XTB=1.5
+ VAF=84.56 VAR=8.15 VJE=0.65 VJC=0.565
+ RE=0.4 RC=0.95 RB=0.2
+ CJE=16E-12 CJC=10.5E-12 XCJC=0.75 FC=0.5
+ NF=0.9872 NR=0.996 NE=1.4 NC=1.1 MJE=0.415 MJC=0.415
+ TF=0.493E-9 TR=73.55E-9
+ EG=1.11 KF=1E-9 AF=1
+ VCEO=45V ICrating=100M MFG=Zetex)


cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Easlay Ven 11 Feb 2011 - 14:37

Ciao, gentilmente potresti linkare o passarmi in PVT dove hai acquistato i PCB?

o se qualcuno ha un link a dei PCB in PDF dritti da stampare, che sarebbe anche meglio Very Happy

cmq seguo il progetto mi incuriosisce...
Easlay
Easlay
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 12.02.10
Numero di messaggi : 864
Località : Bolzano
Provincia : come la pece...
Impianto : TA2020 MKIII Helder modificato
Bufferino/Pre Helder con 12AU7 modificato
Ciare H02 autocostruite
Cavi autocostruiti

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 14:45

Eccoti il link per le PCB: http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=120657755037&ssPageName=STRK:MEWNX:IT#ht_2752wt_907

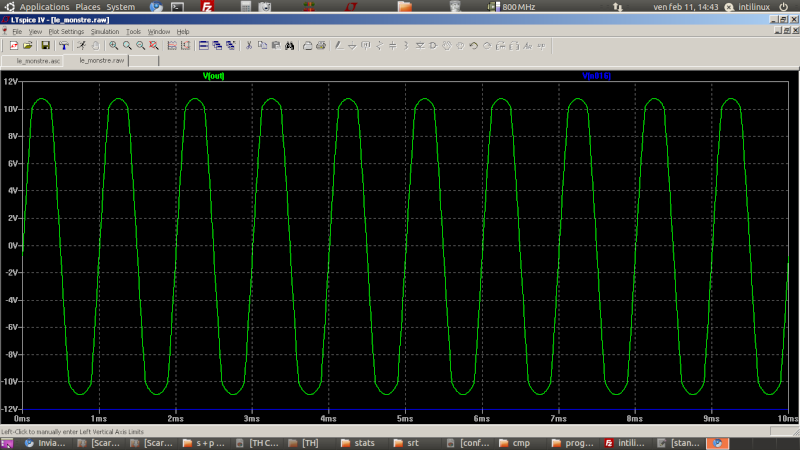

Simulazione con ingresso Sin 1V 1K :

HIRAGA le monstre Screen11

cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da HistoireDuSoldat Ven 11 Feb 2011 - 15:57

@cdtony ha scritto:Eccoti il link per le PCB: http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=120657755037&ssPageName=STRK:MEWNX:IT#ht_2752wt_907

Simulazione con ingresso Sin 1V 1K :

HIRAGA le monstre Screen11


Hai un'immagine del segnale in ingresso?
Se in entrata hai davvero una funzione seno quella che mostri in uscita secondo me è visibilmente distorta (compressa vicino agli estremi).
Posso sbagliarmi ovviamente.
HistoireDuSoldat
HistoireDuSoldat
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 18.02.10
Numero di messaggi : 764
Località : Milano
Provincia : Buono assai
Occupazione/Hobby : Sviluppatore Java e PHP / Pianista irregolare / Clarinettista potenziale
Impianto : ... Under construction ...

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da madqwerty Ven 11 Feb 2011 - 16:21

no no, è proprio squadrata da paura Cool
cdtony, visualizza la FFT di quel segnale e te ne rendi conto da te (per una buona risoluzione della FFT serve di fare simulazione con timestep molto bassi, altrimenti il rumore della FFT è troppo elevato)
magari c'è qualche componente che non sta lavorando nel punto di lavoro ottimale (ergo, serve una taratura ai valori delle R)
o magari i modelli usati hanno dei problemi..
cmq alla fine è una simulazione Wink
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 16:24

E' vero quello che dici, dipende fortemente da R3 ed R4 (in realtà dovrebbe esserci un trimmer).

Puoi vedere il segnale in ingresso "blu" e quello di uscita "verde" .

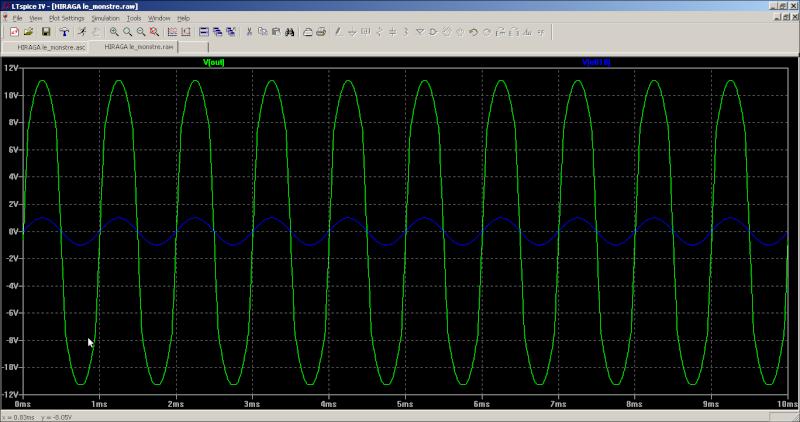

R3=R4=50ohm

HIRAGA le monstre Screen12

R3=R4=100ohm

HIRAGA le monstre Screen13

Con R3=R4=50ohm si ha un risultato migliore.


Ultima modifica di cdtony il Ven 11 Feb 2011 - 16:27 - modificato 1 volta.
cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 16:25

@madqwerty ha scritto:no no, è proprio squadrata da paura Cool
cdtony, visualizza la FFT di quel segnale e te ne rendi conto da te (per una buona risoluzione della FFT serve di fare simulazione con timestep molto bassi, altrimenti il rumore della FFT è troppo elevato)
magari c'è qualche componente che non sta lavorando nel punto di lavoro ottimale (ergo, serve una taratura ai valori delle R)
o magari i modelli usati hanno dei problemi..
cmq alla fine è una simulazione Wink

Si infatti, sto cercando di "studiare" il circuito. Adesso con le simulazioni postate sopra abbiamo una maggiore chiarezza...
cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 16:33

Zoom sinusoide R3=R4=50ohm con ingresso identico ovvero sin 1V 1K

HIRAGA le monstre Screen14
cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da madqwerty Ven 11 Feb 2011 - 17:04

quella discontinuità nella curva zoomata non è bella Sad
prova a vedere se in quell'istante qualche componente non sia uscito dalla zona lineare...

e cmq non farti troppissime pare,
la simulazione va bene per iniziare, per definire i contorni di massima del progetto (un po' come quando dimensioni i componenti con la teoria sulla carta) e per studiare eventuali varianti,
ma poi la realtà è altra roba Wink
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da piero7 Ven 11 Feb 2011 - 17:04

pcb anche qui: http://www.kk-pcb.com/hiraga.html
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Ven 11 Feb 2011 - 17:20

@madqwerty ha scritto:quella discontinuità nella curva zoomata non è bella Sad
prova a vedere se in quell'istante qualche componente non sia uscito dalla zona lineare...

e cmq non farti troppissime pare,
la simulazione va bene per iniziare, per definire i contorni di massima del progetto (un po' come quando dimensioni i componenti con la teoria sulla carta) e per studiare eventuali varianti,
ma poi la realtà è altra roba Wink

Infatti volevo avere un idea di massima per non fare errori nella scelta dei componenti.... So che non è bella ma in simulazione almeno per adesso non sono riuscito a migliorare la situazione...
cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da cdtony Lun 14 Feb 2011 - 17:44

Ragazzi... come alimentazione cosa mi consigliate? Lineare con LT1084?
cdtony
cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da fbj Mar 20 Nov 2012 - 12:33

Ragazzi Qualcuno è riuscito a farlo ??

VORREI PRENDERE IL KIT SULLA BAYA .
fbj
fbj
Appassionato
Appassionato

Data d'iscrizione : 11.09.12
Numero di messaggi : 345
Località : altofonte
Provincia : .........................
Occupazione/Hobby : ......
Impianto : casse : kef q7
casse : fe103en
PRE :srpp by mau749
PRE : TUBE MINIMALIST BY MAU749
ampli : minimalist by hell67
ampli : S.E. EL34



Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Albert^ONE Mar 20 Nov 2012 - 14:19

Infatti,alla fine come è andata? suona bene?
Albert^ONE
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 6347
Località : Lanciano(ch) Abruzzo

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Mr Phil Lun 8 Lug 2013 - 9:43

Allora com'è andata a finire? Mi sa che sono morti all'accensione. Fateci una recensione per favore?!?!?! Evil or Very Mad  Evil or Very Mad  Evil or Very Mad
Mr Phil
Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Provincia : TO
Occupazione/Hobby : elettricista / e non solo
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da ideafolle Lun 8 Lug 2013 - 10:31

@Mr Phil ha scritto:Allora com'è andata a finire? Mi sa che sono morti all'accensione. Fateci una recensione per favore?!?!?! Evil or Very Mad  Evil or Very Mad  Evil or Very Mad

Hello  fili' ma....come va il tuo nuovo giocattolo lol!  se te va fai una recenzione e magari apri un 3d dedicato ha beneficio di chi violesse farlo Hehe Hehe Laughing Laughing Laughing Wink
ideafolle
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Mr Phil Lun 8 Lug 2013 - 12:57

A zii, mi hai letto nel pensiero. Sto mettendo insieme foto e quant'altro per fare un thread/recensione ad hoc dove sarà necessario il tuo commento.

P.s.
Ti mando dopo un mp
Mr Phil
Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Provincia : TO
Occupazione/Hobby : elettricista / e non solo
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Torna in alto Andare in basso

HIRAGA le monstre Empty Re: HIRAGA le monstre

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
