Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:19

Discussione relativa al seguente progetto:

https://www.tforumhifi.com/t12749-t-project-4-piccino-uscita-valvolare-per-gigawork-e-preamplificatore



Ottima valvola molto sottovalutata...lo schema di Florin va bene anche come preamplificatore per i classe T
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:28

@florin ha scritto:
@MaurArte ha scritto:Ottima valvola molto sottovalutata...lo schema di Florin va bene anche come preamplificatore per i classe T
Infatti,il C in ingresso si può togliere e abbiamo un pre generico.

Aggiungerei una resistenza da 220Ohm in ingresso ed una identica tra piedino 5 e 7
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da Tfan il Mer 8 Dic 2010 - 12:36

ok la resistenza in ingresso come grid stopper... qual'è lo scopo di quella tra piedino 5 e 7?? ho visto che fikus non la mette mentre nella stragrande maggioranza degli srpp è presente... stesso scopo? cioè come grid stopper??

niente male Florin! Oki Oki

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:37

Fiorin ti conviene utilizzare una valvola per la parte alta ed una per la parte bassa polarizzando a 1/2 della tensione anodica il filamento della valvola alta
Se non vuoi farlo fai un partitore per l'anodica e polarizza i filamenti di entrambe le valvole ad 1/4 della tensione anodica
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:38

@Tfan ha scritto:ok la resistenza in ingresso come grid stopper... qual'è lo scopo di quella tra piedino 5 e 7?? ho visto che fikus non la mette mentre nella stragrande maggioranza degli srpp è presente... stesso scopo? cioè come grid stopper??

niente male Florin! Oki Oki

Serve come grid stopper e sarebbe sempre meglio metterla
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 12:38

@MaurArte ha scritto:
@florin ha scritto:
@MaurArte ha scritto:Ottima valvola molto sottovalutata...lo schema di Florin va bene anche come preamplificatore per i classe T
Infatti,il C in ingresso si può togliere e abbiamo un pre generico.

Aggiungerei una resistenza da 220Ohm in ingresso ed una identica tra piedino 5 e 7
Il metodo lo visto su TNT,ma usano resistenze da 220ohm,io ho scelto lo schema più semplice possibile e funziona bennissimo.
Anche sull'oscilloscopio tutto è OK.
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:41

@florin ha scritto:
@MaurArte ha scritto:
@florin ha scritto:
@MaurArte ha scritto:Ottima valvola molto sottovalutata...lo schema di Florin va bene anche come preamplificatore per i classe T
Infatti,il C in ingresso si può togliere e abbiamo un pre generico.

Aggiungerei una resistenza da 220Ohm in ingresso ed una identica tra piedino 5 e 7
Il metodo lo visto su TNT,ma usano resistenze da 220ohm,io ho scelto lo schema più semplice possibile e funziona bennissimo.
Anche sull'oscilloscopio tutto è OK.

Si, resistenze da 220Ohm come ho scritto. Servono a prevenire autoscillazioni
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 12:42

@MaurArte ha scritto:Fiorin ti conviene utilizzare una valvola per la parte alta ed una per la parte bassa polarizzando a 1/2 della tensione anodica il filamento della valvola alta
Se non vuoi farlo fai un partitore per l'anodica e polarizza i filamenti di entrambe le valvole ad 1/4 della tensione anodica

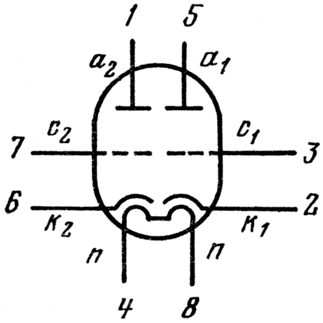

La valvola ha solo un filamento.
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:47

@florin ha scritto:
@MaurArte ha scritto:Fiorin ti conviene utilizzare una valvola per la parte alta ed una per la parte bassa polarizzando a 1/2 della tensione anodica il filamento della valvola alta
Se non vuoi farlo fai un partitore per l'anodica e polarizza i filamenti di entrambe le valvole ad 1/4 della tensione anodica
La valvola ha solo un filamento.

Certo che ha un solo filamento, Se ne usi una per canale è fortemente consigliato polarizzarlo ad 1/4 della tensione anodica
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 12:48

@MaurArte ha scritto:

Si, resistenze da 220Ohm come ho scritto. Servono a prevenire autoscillazioni

Lo sapevo,in ultimo mese mi sono informato,ma amo trovare altre vie,in più tutto è stato controllato,non ci sono problemi di stabilità.
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da Tfan il Mer 8 Dic 2010 - 12:50

grazie maurizio Ok

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 12:52

@MaurArte ha scritto:
@florin ha scritto:
@MaurArte ha scritto:Fiorin ti conviene utilizzare una valvola per la parte alta ed una per la parte bassa polarizzando a 1/2 della tensione anodica il filamento della valvola alta
Se non vuoi farlo fai un partitore per l'anodica e polarizza i filamenti di entrambe le valvole ad 1/4 della tensione anodica
La valvola ha solo un filamento.

Certo che ha un solo filamento, Se ne usi una per canale è fortemente consigliato polarizzarlo ad 1/4 della tensione anodica
Le tensioni tra i filamenti positivi e catodi sono di 41V-47V.
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:52

Ne avevo fatto uno simile con 240V di anodica e resistenze da 820Ohm sui catodi. Andava molto bene...
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 12:54

@florin ha scritto:
@MaurArte ha scritto:
@florin ha scritto:
@MaurArte ha scritto:Fiorin ti conviene utilizzare una valvola per la parte alta ed una per la parte bassa polarizzando a 1/2 della tensione anodica il filamento della valvola alta
Se non vuoi farlo fai un partitore per l'anodica e polarizza i filamenti di entrambe le valvole ad 1/4 della tensione anodica
La valvola ha solo un filamento.

Certo che ha un solo filamento, Se ne usi una per canale è fortemente consigliato polarizzarlo ad 1/4 della tensione anodica
Le tensioni tra i filamenti positivi e catodi sono di 41V-47V.

Il catodo superiore e quello inferiore non sono allo stesso potenziale.
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 12:58

@MaurArte ha scritto:

Il catodo superiore e quello inferiore non sono allo stesso potenziale.


C'è una differenza di +/-97,5v,quando posterò lo schema del alimentatore vedrai il partitore resistivo e il ritardatore anodico.


Ultima modifica di florin il Mer 8 Dic 2010 - 13:06, modificato 1 volta
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 13:00

@florin ha scritto:
@MaurArte ha scritto:

Il catodo superiore e quello inferiore non sono allo stesso potenziale.


C'è una differenza di +/-100V,quando posterò lo schema del alimentatore vedrai il partitore resistivo e il ritardatore anodico.

Oki
Comunque sarebbe meglio utilizzare una valvola per la parte superiore ed una per la parte inferiore polarizzando il filamento superiore cpn 1/2 tensione anodica
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 13:12

@MaurArte ha scritto:
@florin ha scritto:
@MaurArte ha scritto:

Il catodo superiore e quello inferiore non sono allo stesso potenziale.


C'è una differenza di +/-100V,quando posterò lo schema del alimentatore vedrai il partitore resistivo e il ritardatore anodico.

Oki
Comunque sarebbe meglio utilizzare una valvola per la parte superiore ed una per la parte inferiore polarizzando il filamento superiore cpn 1/2 tensione anodica

Questo discorso è valido per le valvole che hanno 2 filamenti,in quello caso,meglio ancòra usare 2 secodari da 6,3 V e riferigli alla massa.Mi sembra che non mi sono spiegato bene,la differenza di potenziale tra filamento e catodo è uguale sia per il triodo superiore che inferiore(41V-47V).


Ultima modifica di florin il Mer 8 Dic 2010 - 14:34, modificato 1 volta
avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 13:38

Florin il catodo alto si trova a circa V/2 rispetto massa mentre quello basso è a pochi Volt.I filamenti di un doppio triodo sono sempre uniti insieme e non separando le due valvole per utilizzo alto basso non è possibile ottimizzare le tensioni catodo-filamento delle 2 sezioni per qualsiasi potenziale a cui sia riferita l'alimentazione dei filamenti.Riferendo a v.anodica/4 ovvii parzialmente a questo problema ma non è escluso che tu possa avere fischi dovuti a micro oscillazioni o ad effetto Larsen.
E' possibile che ti sia andata bene ma è una cosa non consigliabile
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da florin il Mer 8 Dic 2010 - 14:33

@MaurArte ha scritto:Florin il catodo alto si trova a circa V/2 rispetto massa mentre quello basso è a pochi Volt.
Hai raggione,per questo ho scelto un rifferimento che mi porta avere lo stesso potenziale tra il filamento e il catodo superiore ed inferiore,sotto 50 volt, è un limite che è meglio non superare.

avatar
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da piero7 il Mer 8 Dic 2010 - 14:48

sul datasheet della valvola non ho trovato il limite max di tensione catodo/filamento, ma c'è la durata della vita media della valvola: solo 750 ore.

Quanto dissipa la valvola con le tensioni usate florin?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 14:55

@piero7 ha scritto:sul datasheet della valvola non ho trovato il limite max di tensione catodo/filamento, ma c'è la durata della vita media della valvola: solo 750 ore.

Quanto dissipa la valvola con le tensioni usate florin?

Si può montare su zoccolo DIL 8 poli Smile
Il mio pre dopo 3 anni funziona ancora.
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da madqwerty il Mer 8 Dic 2010 - 15:19

come al solito bel lavoretto Florin !!! Oki
e ottimi consigli per tutti, bene bene Smile
avatar
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da piero7 il Mer 8 Dic 2010 - 16:06

@MaurArte ha scritto:
@piero7 ha scritto:sul datasheet della valvola non ho trovato il limite max di tensione catodo/filamento, ma c'è la durata della vita media della valvola: solo 750 ore.

Quanto dissipa la valvola con le tensioni usate florin?

Si può montare su zoccolo DIL 8 poli Smile
Il mio pre dopo 3 anni funziona ancora.

si ma è una durata ridicola maurì per una valvola di segnale, la 6C33 che è una valvola di potenza dura di più!
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da MaurArte il Mer 8 Dic 2010 - 16:12

@piero7 ha scritto:
@MaurArte ha scritto:
@piero7 ha scritto:sul datasheet della valvola non ho trovato il limite max di tensione catodo/filamento, ma c'è la durata della vita media della valvola: solo 750 ore.

Quanto dissipa la valvola con le tensioni usate florin?

Si può montare su zoccolo DIL 8 poli Smile
Il mio pre dopo 3 anni funziona ancora.

si ma è una durata ridicola maurì per una valvola di segnale, la 6C33 che è una valvola di potenza dura di più!

Posso anche cambiare 2 valvole dopo 3/4 anni...le ho montate con uno zoccolo dorato ci metto 5 minuti . Smile
Poi c'è chi cambia valvole ogni 2 mesi Laughing Laughing
avatar
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7317
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da piero7 il Mer 8 Dic 2010 - 16:41

e come suono com'è sta valvolina?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Re: Discussione su T-Project 4: Piccino - uscita valvolare per Gigawork e preamplificatore

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 4 1, 2, 3, 4  Seguente

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
