Il box desktop più grande possibile ...

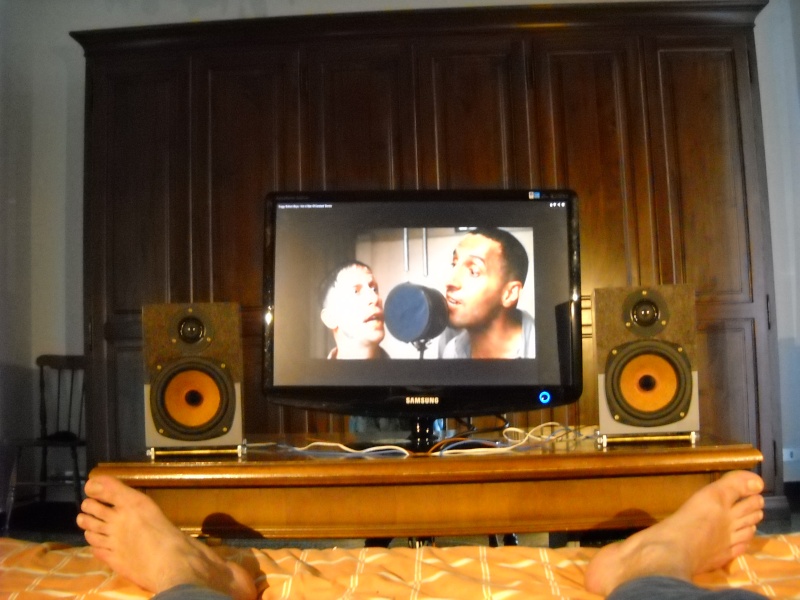

... e il più piccolo che permetta di godere del multimedia sul matrimoniale.
Mi è venuto così:




Mo' lancio CrossPC ...

... e mi procuro qualcosa di più digeribile:
http://www.visaton.com/en/literature/software/downloads/index.html
...

... ma un male oscuro cattura la mia mente, e passo la domenica a giocare a "filtrattivo" ...

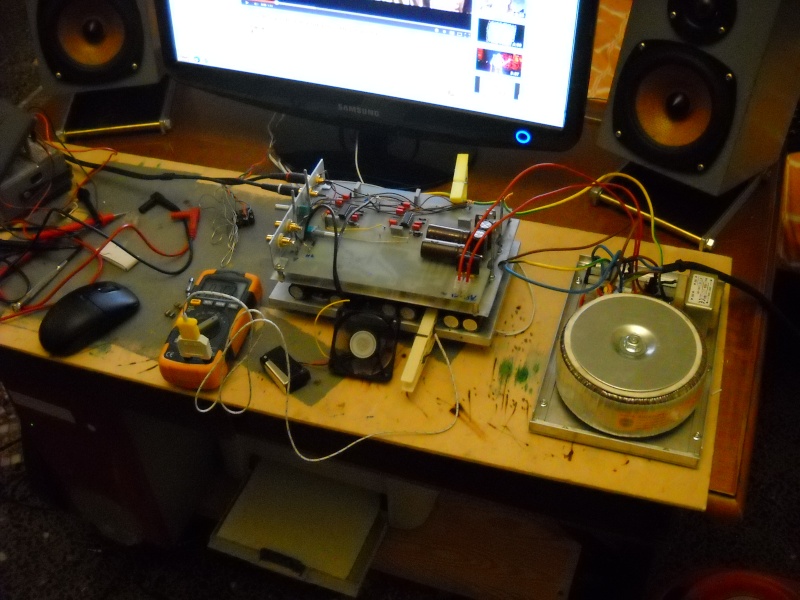

… ho avuto bisogno di muovere le mani, e ho prodotto questa costruzione:



- nei fondi i morsetti per i cavi casse,
- la soletta è una piastra dissipante, in attesa di apprendere qualcosa circa “thermal considerations”, o di uno pratico che mi dica quale temperatura massima è accettabile per la soletta,
- al primo piano quattro LM3875 arrangiati come da “datasheet”,
- al secondo un filtro attivo. Evidentemente una realizzazione “open project”, un” prototipo” che rappresenta solo un primo piccolo passo sulla strada di una corretta sonorità … l’inserimento degli integrati negli zoccoli ( al contrario) la dice lunga a proposito …
- a levante la sezione 230ac, e perché la si chiami “duevventi” è per me un mistero. Ben rinzaffata di fusibili. L’accrocchio, se terminato e funzionale, verrà utilizzato dai miei famigliari, minori compresi. Ed è prevista una sua “portabilità”, di camera in camera, e di casa in casa. Qualunque osservazione relativa alla sicurezza, di DIYer esperti o professionisti del settore, è ben accetta.

La funzionalità sembra OK. Non vi sono ronzii o rumori udibili. “Sente” gli interruttori azionati nei pressi emettendo un “chick”, e produce una acuta ma accettabile pernacchia allo spegnimento. È evidente la mancanza delle frequenze sotto i 100 Hz, per il taglio elettrico di un filtro apprensivo e per l’allineamento in “volume coniugale” dei diffusori. Il resto è soddisfacente, con affaticamento del Davis da 13cm a livelli comunque incompatibili con al tramezza in mattoni pieni che mi separa dalla camera da letto del vicino. E con l’emissione di questo oltre i 2K che non va giù neanche a bastonate...
Mi aspetta una settimana di simulazioni per un incrocio più aperto e/o un passabasso a 18 Db/oct. Salvo, ovviamente, veto di Forum.
Cordialità,
Bicicletta

... fisso i valori del filtro, e non ci penso più.
Forse.

... e continuo la navigazione su Boxsim:

... ha prodotto questa sistemazione dell'elettronica. L'alimentatore ha guadagnato un filtro sull'interruttore e uno sulla presa, provenienza PC dismesso.



Ma intuisco di aver molto da imparare sull'alimentazione.

... per farmi perdonare l'aggravio di lavoro da ampliamento di banda: un morbido pannellino di feltro raccordato alla flangia:



Buona musica a tutti,
a presto,
Bicicletta.

I piedi magari li potevi coprire!

Bicicletta ha scritto:... per farmi perdonare l'aggravio di lavoro da ampliamento di banda: un morbido pannellino di feltro raccordato alla flangia:



Buona musica a tutti,
a presto,
Bicicletta.

Ops ...fanno ormai parte del mio panorama multimediale quotidiano, e non ci faccio più caso.
Chiedo scusa.

Bicicletta ha scritto:Ops ...fanno ormai parte del mio panorama multimediale quotidiano, e non ci faccio più caso.
Chiedo scusa.

Vabbè ma io scherzavo ci mancherebbe!

http://www.sillanumsoft.org/Italiano/scarica_programma.htm

Ma ci metterò un po' per capire qualcosa ...

Per intanto ho fatto una misura della cc in uscita sui cavi altoparlanti, staccati dal carico e con sorgente accesa e collegata:

2 mV sui bassi
3 mV costanti sul tweeter dx
variazioni random dai 3 ai 6 mV per il tweeter sinistro.

Però non so che vuol dire.

Ho anche avuto la curiosità di guardare a che pressione ascolto, e mi son fatto questo filmino.
Un'orchestra che riempie piuttosto bene i miei 150 m3 di ambiente di ascolto, manda un segnale che misuro intorno a 1 V ca su un mediobasso. Quindi dovrebbe partecipare per ca 85 dB alla pressione totale. Se ascolto musica con fattore di cresta di 10 dB dovrei essere a posto. Se 20 dB il cono è in crisi sotto i 200 Hz, LM3875 dovrebbe mantenere in pieno le promesse del datasheet e io ho sottodimensionato i condensatori di filtro.
Mi sono perso o ho ceffato qualche passaggio?
Che fattore di cresta ha lo sterminato patrimonio artistico e ricreativo di YouTube & Co?

Bedda madre che casino seguirti!
Però il thread è simpatico. Complimenti per la realizzazione.

Fosse il caso di complimenti, sarebbero da fare allo straordinario knowhow disponibile nel forum: io al più ho fatto da”passabanda” …
Grazie comunque, ti auguro un buon ascolto.

Qui la risposta in frequenza a sesti di ottava per il rumore bianco, due canali in funzione, microfono (della webcam …) nel punto di ascolto:

YTO (Orientato a You Tube) suona ormai da un paio di settimane. Merita una rivisitazione dalla testa ai piedi, essendo stato costruito a braccio, privo di progetto e competenze, dai piedi fino alla testa.
L’obbiettivo è rimediare a una dozzina di sfighette dell’autocostruttore, a parecchie ingenuità da principiante, e chissà quanti svarioni da ignorante…

Per avere una PCB meno martoriata ed estesa per filtro attivo, ho seguito passo passo le preziose indicazioni di lukyluke sul trasferimento termico. Purtroppo l’insicurezza del principiante mi ha portato a ritoccare alcune piste sulle quali il toner mi pareva difettato, e anche dove sembrava più sottile, e anche un po’ qua e un po’ la. Insomma ho rispennellato tutto quanto, e l’Armonia Classica del disegno del PCB Creator è andata perduta.
Però ho avuto in cambio intriganti piste bioformi…
Sono andati persi pure i riferimenti per le forature, e tornando a lavorare a “ braccio”, vari fori sono finiti a fil di piazzola...




Lo schema riproduce quello postato poco sopra, con l’aggiunta di un buffer per un’uscita non filtrata, mi venisse nostalgia del bassi. E con la possibilità di mettere un paio di componenti prima del buffer di ingresso, se imparerò qualcosa su impedenze di stadi collegati.

Fantastico, vedrai che con un pò di prove i risultati non mancheranno, il ritocco ha dato un chè di "biologico" allo stampato, se è la tua prima realizzazione complimenti per il risultato...

Grazie per l'incoraggiamento lukyluke.
Da ragazzo ho fatto qualche montaggio in modalità ovina, e con l'età mi è venuta voglia di capire qualcosa ...
Devo dire che la rete aiuta molto.

Dalle esperienze avute posso dire che molto dipende dalla qualità della stampante, se riesce a caricare molto toner o no, inoltre la temperatura di rifusione, se è insufficiente non riesce a formare una superficie omogenea e si creano delle microrotture, allo stesso modo se la superficie della carta non è sufficientemente liscia... Sulla rete ho trovato progetti per modificare delle plastificatrici per fare il trasferimento termico ad una temperatura sufficiente... Personalmente non faccio molti CS se devo fare qualcosa di molto preciso continuo a preferire il procedimento litografico, anche se i tempi di realizzazione non sono gli stessi. L'unica soluzione è provare e riprovare, per fortuna non costa molto..

Provare e riprovare, e poi provare ancora è l’unica risorsa di cui dispongo contro una dannata realtà statistica. E in effetti è piuttosto economico, l’hobby ci esce dal mancato acquisto giornaliero del pacchetto di Chesterfield.
E, soprattutto, il forum mi sembra funzionare egregiamente: nonostante la minore praticità di accensione e collegamento moglie e figli accendono l’accrocchio regolarmente, e le Creative non le usa più nessuno.
Aggiungo, e poi chiudo, che parto per tre gg di ferie con un Hoepli di elettronica analogica in valigia ...

Bicicletta ha scritto:
- a levante la sezione 230ac, e perché la si chiami “duevventi” è per me un mistero.
Cordialità,
Bicicletta

sei così giovane da non ricordare che la tensione di rete era 220V?

la si continua a chiamare 220 così come si fa per il televisore, il telecomando o il telefono, anche se non c'è più il cavo...

Filippo

Forse l'ho misurata per la prima volta in questi mesi, stimolato dalle tematiche del forum.
Scusa il replay tardivo, audiofanatic, sono stato lontano dalla rete per un po'.
Buona musica,
Bicicletta.

Inizio a rifare tutta la strada da capo ...
Misurando finalmente una curva di impedenza scopro che ho Fb a 60 e non a 85 Hz ...
Che fo'?
Accorcio?
Nonostante, a orecchio, mi sembra di avere bassi limitati ma buoni?

Uno sweep mi mostra un buco tra 3 e 4 kHz:



Sarà interferenza tra i canali? Ma rimane scollegando un canale.

Sarà un pasticcio nel filtro? No, è sempre lì, anche senza medio.

Riflessioni dalle pareti? Improvviso una mini camera anecoica del disperato con un monte di cuscini ...



Sempre lì.

Appoggio un anello di gommapiuma sulla flangia del tweeter:



Regolarizzo.

Sono le emissioni dai bordi flangia e dagli spigoli del box?

Che si fa?
Va regolarizzato a scapito dell'emissione o ci si tiene il "buco"?

Sei un grande... Era tempo che qui dentro non si vedeva un thread così! Seguo molto interessato!

Chiedo scusa, ma dal titolo non è affatto chiaro di cosa si tratta nel 3AD (pensavo si trattasse di diffusori - che tra parentesi, mi interesserebbe molto capire cosa sono - invece mi par di capire si tratti di chassis/case/telaio per amplificatore).

"BOX" è riferito a...
