ampli in classe a con igbt

Pagina 5 di 11 Precedente  1, 2, 3, 4, 5, 6 ... 9, 10, 11  Seguente

Andare in basso

Re: ampli in classe a con igbt

Messaggio Da fbj il Dom Gen 20, 2013 10:59 am

@ideafolle ha scritto:



finalmente finito Laughing Laughing Laughing mo sta ha sona il nabuco di g. verdi So in love


che dire ..... me gusta So in love So in love me gusta So in love So in love Clap Clap Clap Clap Clap Clap
come sempre Zio Bruno è una mereviglia anche il colore ..... diciamolo a casa mia starebbe na favola Hehe Hehe
avatar
fbj
Appassionato
Appassionato

Data d'iscrizione : 11.09.12
Numero di messaggi : 345
Località : altofonte
Occupazione/Hobby : ......
Provincia (Città) : .........................
Impianto : casse : kef q7
casse : fe103en
PRE :srpp by mau749
PRE : TUBE MINIMALIST BY MAU749
ampli : minimalist by hell67
ampli : S.E. EL34



Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da flovato il Dom Gen 20, 2013 11:05 am

@emmeci ha scritto:

Cool Vabbè, allora metto una foto più vecchia... risalente al nostro primo incontro!!! Laughing Laughing Hehe


Laughing

Fortissimi... sieti i numeri uno, li mejo matti der Colosseo. Hehe

Kiss
avatar
flovato
UTENTE BANNATO

Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 2:57 pm

@Tommaso Cantalice ha scritto:Buongiorno,
ciao zio Bruno, un paio di domande su Godzilla, innanzi tutto ho ridisegnato lo shema e se vuoi lo inserisco, poi vorrei chiederti dal momento che nello schema manca quello dell'alimentatore come mai viene alimentato a 125Vcc per poi inserire un IGBT per ridurla a 108Vcc non si puo' ottenere questa tensione direttamente dall'alimentatore ?; dal momento che dici che assorbe 2,5A il trasformatore non e' sovradimensionato ?; non hai ancora descritto le caratteristiche del trasformatore.
Grazie e.. buona domenica
Tommaso
ciao tommaso. dunque.. ma te pare a te che si lo sapevo gia lo avrei gia detto ! che ne penzi? Laughing Laughing Laughing Laughing Laughing Laughing Laughing Laughing allora , non si chiama piu' gozzila (troppo dozinale ) ma B.M.1
per lo schema ....e' facisse na cosa bella assai Hehe Hehe Hehe pure emmeci sta ha fa' na cosa simile Laughing Laughing
Mmm il traff. quando gia' ce' l'ai..... non e' mai sopradimensionato anzi Mad mo' cie no uno in meno
Crying or Very sad Crying or Very sad so finiti. mo' a parte gli scherzi io consiglio vivamente un 500w minimo( il mio e' da 600w) anche se assorbe 2,5 a. il tutto un po tende a scaldare ben che sia 45/45 da 7a.circa per ramo. Oki
study hooo! mo viene il bello afro che avete capito non sono io. Orrified la tua osservazione e' piu' che giusta ma l'igbt su l'alimentatore E' UN VIRTUAL BATTERI di potenza Hehe se no avrei dovuto fare un filtro c/l/c per abbatere il riple.ed agiungere altri cap ,benche gia' ce ne sono 32 da 1000 mF ma il v.b. secondo me va molto meglio , ed ha un solo difetto che sul v.b. cadono circa 20 volt a secondo de l'assorbimento., per cui Crazy Mmm ..a si 90 v.a. per 1,14 126volt meno 20 cieca di caduta igbt sono 108 circa Laughing Laughing Laughing Laughing Laughing Laughing Laughing
UN ABRACIO TOMMA' se hai dei dubi chiedi pure Laughing Laughing Laughing Laughing Laughing


avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 3:01 pm

@flovato ha scritto:
@emmeci ha scritto:

Cool Vabbè, allora metto una foto più vecchia... risalente al nostro primo incontro!!! Laughing Laughing Hehe


Laughing

Fortissimi... sieti i numeri uno, li mejo matti der Colosseo. Hehe

Kiss
ciao flo' e non solo pure dei dintorni Hehe Hehe semo sparpagiati in tutta itaglia da nord a sud ..isole comprese Laughing Laughing Laughing Laughing Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Tommaso Cantalice il Dom Gen 20, 2013 3:47 pm

Grazie zio Bruno perfetto ed esauriente come sempre .
Lo schema eccolo spero di non aver sbagliato qualcosa:



Tommaso

avatar
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 241
Località : Bari
Provincia (Città) : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 4:25 pm

@Tommaso Cantalice ha scritto:Grazie zio Bruno perfetto ed esauriente come sempre .
Lo schema eccolo spero di non aver sbagliato qualcosa:



Tommaso

tmma' allora , la rest. di ing. e massa e' da 47k , le rest. di emettitore sono da 2,2 hom, il cap di ing. e' da 20mF il cap di usc.mkp e' da 10mF le rest di gate sono da 275k questo e' uno sbaglio mio Laughing

avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 4:30 pm

fbrunohifi ha scritto:
@ideafolle ha scritto:



finalmente finito Laughing Laughing Laughing mo sta ha sona il nabuco di g. verdi So in love


che dire ..... me gusta So in love So in love me gusta So in love So in love Clap Clap Clap Clap Clap Clap
come sempre Zio Bruno è una mereviglia anche il colore ..... diciamolo a casa mia starebbe na favola Hehe Hehe
ciao france' beato te che credi alle favole Laughing Laughing Laughing Laughing Laughing Laughing ma! secondo me stona con l'aredamento Hehe Hehe percio sta meio qui, cosi me lo sento Laughing Laughing Laughing Laughing Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Tommaso Cantalice il Dom Gen 20, 2013 4:44 pm

.....ecco fatto le modifiche del B.M.1


Tommaso
avatar
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 241
Località : Bari
Provincia (Città) : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 4:56 pm

@Tommaso Cantalice ha scritto:.....ecco fatto le modifiche del B.M.1


Tommaso
tomma' ti chedo scusa ma mi sono espresso mele le res. di gate andavano bene quelle da 82 hom le 275k erano al posto delle 250k Embarassed
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 5:11 pm

lo schema del'alimentatore cie lo metto. io fatto da emmeci

Laughing Laughing Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Tommaso Cantalice il Dom Gen 20, 2013 5:31 pm

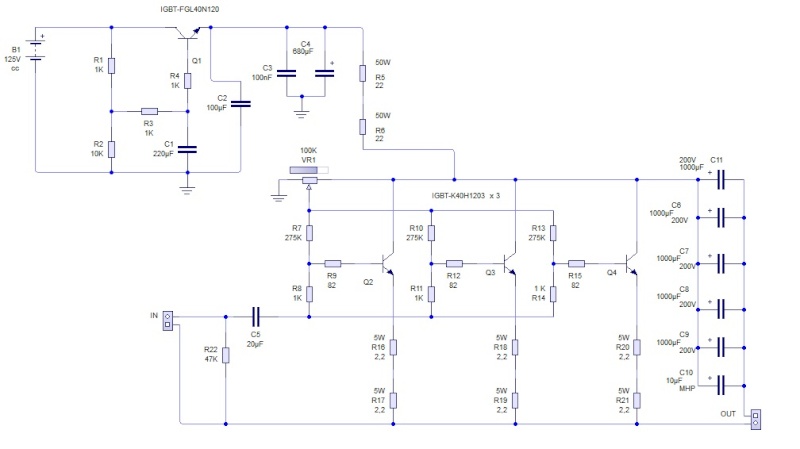

...non ci sono problemi ecco fatto:


Tommaso
avatar
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 241
Località : Bari
Provincia (Città) : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 5:36 pm

@Tommaso Cantalice ha scritto:...non ci sono problemi ecco fatto:


Tommaso
Ok Ok Ok Ok Ok Ok Ok Ok
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Mr Phil il Dom Gen 20, 2013 5:37 pm

A zii Bruno, ma messo a paragone con il THE WALL, qual'è mejo de li due.??? Laughing Laughing Laughing
avatar
Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Occupazione/Hobby : elettricista / e non solo
Provincia (Città) : TO
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Dom Gen 20, 2013 5:42 pm

@Mr Phil ha scritto:A zii Bruno, ma messo a paragone con il THE WALL, qual'è mejo de li due.??? Laughing Laughing Laughing
ciao . ma perche'! te lo devo pure di! Hehe Hehe Hehe Laughing Laughing Laughing Laughing Laughing
ma gli igbt e' piu' aperto e trasparente . benche il the wall va che e' un amore. Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da emmeci il Dom Gen 20, 2013 6:03 pm

@Tommaso Cantalice ha scritto:...non ci sono problemi ecco fatto:


Tommaso

Ok Ottimo... ci siamo sentiti proprio ieri con Zì Bruno per definire gli schemi, e considera che per me era la prima volta che utilizzavo questi programmi, gli ultim schemi che avevo disegnato c'era ancora la carta lucida ed il rapidograph! Hehe
Avevamo concordato per fare separati l'alimentazione e ampli per renderli un po' più chiari, ma comunque il tuo mi sembra più facile da leggere.
Questo è quello che manca relativo solo alla parte "finale", per fare i simboli relativi agli IGBT sono dovuto ricorrere ad un "tocco" di photoshop! Cool
Ciao Mauro

avatar
emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da emmeci il Dom Gen 20, 2013 6:11 pm

@ideafolle ha scritto:
@Mr Phil ha scritto:A zii Bruno, ma messo a paragone con il THE WALL, qual'è mejo de li due.??? Laughing Laughing Laughing
ciao . ma perche'! te lo devo pure di! Hehe Hehe Hehe Laughing Laughing Laughing Laughing Laughing
ma gli igbt e' piu' aperto e trasparente . benche il the wall va che e' un amore. Laughing

Mmm Si decisamente due ampli con timbrica diversa, anche se "opportunamente pilotato" e parlo di pre, il "The Wall" recupera diversi punti nell dettaglio e trasparenza. Di fatto l'ampli IGBT ha quella "potenza" in più che lo rende decisamente più universale, oltre alle doti timbriche già dette.
Sono molto curioso del dato sul fattore di smorzamento dell'ampli IGBT, imho, dovrebbe essere strepitoso!
Ciao Mauro
avatar
emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Lun Gen 21, 2013 9:12 am

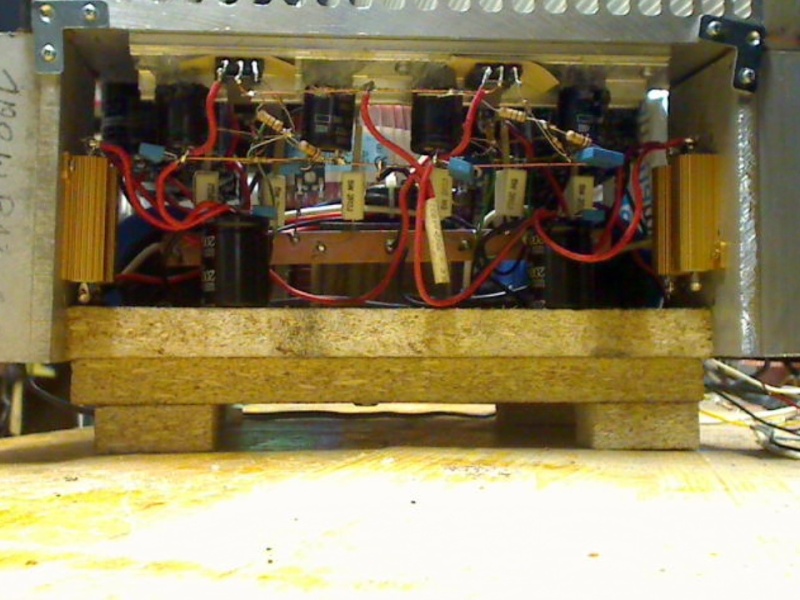

e va be' Please altro giro altra corsa, altro giro altra modifica. modificato traff sorplus da 500w
uscita 110vc.a. c.c. 158 sugli igbt 125 circa ass. 2,90A. Crazy morale portato a 30w circa Laughing Laughing Laughing Laughing Laughing Laughing Laughing Laughing e se sente So in love Laughing Laughing Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Gappone il Lun Gen 21, 2013 12:20 pm

@ideafolle ha scritto:e va be' Please altro giro altra corsa, altro giro altra modifica. modificato traff sorplus da 500w
uscita 110vc.a. c.c. 158 sugli igbt 125 circa ass. 2,90A. Crazy morale portato a 30w circa Laughing Laughing Laughing Laughing Laughing Laughing Laughing Laughing e se sente So in love Laughing Laughing Laughing

sei irresistibile Hehe
grande Oki
avatar
Gappone
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 08.06.08
Numero di messaggi : 613
Località : Reggio Emilia
Impianto : Sorgente = SDTrans384 - Odroid C2 con Volumio 2; Dac = La Scala; Finali = Audion Silver Night Anniversary 300B hard wired stereo;
Casse = Autocostruite con 12" Philips; Cavi di segnale = Auditorium23; alimentazione =NC Cooper; digitale = USB iFi Mercury; potenza = Auditorium23

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Lun Gen 21, 2013 12:41 pm

@Gappone ha scritto:
@ideafolle ha scritto:e va be' Please altro giro altra corsa, altro giro altra modifica. modificato traff sorplus da 500w
uscita 110vc.a. c.c. 158 sugli igbt 125 circa ass. 2,90A. Crazy morale portato a 30w circa Laughing Laughing Laughing Laughing Laughing Laughing Laughing Laughing e se sente So in love Laughing Laughing Laughing

sei irresistibile Hehe
grande Oki
grazie. pure tu! Laughing Laughing Laughing Laughing Laughing Laughing Laughing
ps. me lo diceva pure mi moie .....40anni fa Crying or Very sad Crying or Very sad Crying or Very sad
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da flovato il Lun Gen 21, 2013 12:51 pm

@ideafolle ha scritto:
ps. me lo diceva pure mi moie .....40anni fa Crying or Very sad Crying or Very sad Crying or Very sad

La mia me lo dice pure adesso: <<Sei irresitibile, con quel pigiama di flanella non posso non ridere, non resisto.>>

Hehe Hehe Hehe
avatar
flovato
UTENTE BANNATO

Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Lun Gen 21, 2013 1:07 pm

@flovato ha scritto:
@ideafolle ha scritto:
ps. me lo diceva pure mi moie .....40anni fa Crying or Very sad Crying or Very sad Crying or Very sad

La mia me lo dice pure adesso: <<Sei irresitibile, con quel pigiama di flanella non posso non ridere, non resisto.>>

Hehe Hehe Hehe
be' questo ancora non e' niente . ti devi preocupare quando comincia ha ride, se te lo levi . Hehe Hehe la mia Mmm Mmm ogni tanto lo fa' Suspect .....ma dice che e' la televisione, che la fa ride Crazy Crazy
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da ideafolle il Mar Gen 22, 2013 5:12 pm






ciao a tutti. il protipo del 20 w x 2 a igbti ( scalda come una locomotiva ha carbone) Ironic
che ne penzate ? mo me devo inventa il contenitore . Laughing Laughing Laughing Laughing si acettano consigli Hehe Hehe
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da donluca il Mar Gen 22, 2013 5:31 pm

Contenitore bello spesso in alluminio, ti aiuta a dissipare tutto il calore prodotto Wink
avatar
donluca
Membro classe argento
Membro classe argento

Data d'iscrizione : 07.11.11
Numero di messaggi : 3751
Località : Roma
Occupazione/Hobby : Visionario informatico
Provincia (Città) : Roma
Impianto :
Spoiler:
Impianto principale:
Lettore SACD/DVDA: Yamaha S2700
Giradischi: Pro-ject Debut Carbon
Testina: Ortofon Super OM40
Pre Phono: NVA Phono 1
Pre-Amplificatore: Eden Passive Preamplifier
Finale: Advance Acoustics MAA406
Diffusori: Castle Conway 3 (moddati con dadi ciechi)

Impianto in camera:
Sorgente: iMac 27"
DAC: T.C. electronic Desktop Konnekt 6 (da moddare)
Giradischi: Rotel RP-900
Testina: Ortofon 2M Red
Pre Phono: Cambridge P540
Amplificatori: troppi (attualmente Sansui AU-217 II, rigenerato, da moddare)
Diffusori: Quad L-ite (da cambiare)
Amplificatore cuffie: Perreaux SXH2
Cuffie: HiFiMan HE-400, AKG K601, Creative Aurvana Live!, Xears XE200Pro, AKG Q460


http://16bitaudiophileproject.org

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da sonic63 il Mar Gen 22, 2013 5:35 pm

@donluca ha scritto:Contenitore bello spesso in alluminio, ti aiuta a dissipare tutto il calore prodotto Wink

Cavolo !!! che ideona Shocked
Caro ideafolle per il contenitore ormai al 99 % sei a posto . Laughing Laughing Laughing
Ciao Don

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5375
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da emmeci il Mar Gen 22, 2013 5:42 pm

Shocked A questo punto l'unica è radiatore a liquido e tanto... paraflù! Laughing In alternativa il contenitore potrebbe essere questo:



Hehe Hehe Hehe
avatar
emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Torna in alto Andare in basso

Re: ampli in classe a con igbt

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 5 di 11 Precedente  1, 2, 3, 4, 5, 6 ... 9, 10, 11  Seguente

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
