HELP!

Ho messo il Trends in una nuovo contenitore con una nuova alimentazione, finito oggi di collegare il tutto
ma sorpresa.. NON funziona!
L'alimentazione è okay ed era stata prima testata con il Trends ancora nel suo case originale.
Collegando il tutto, appena acceso sento un ticchettio continuo nelle casse, sia a potenziometro a
zero che al massimo. Cosa può essere?

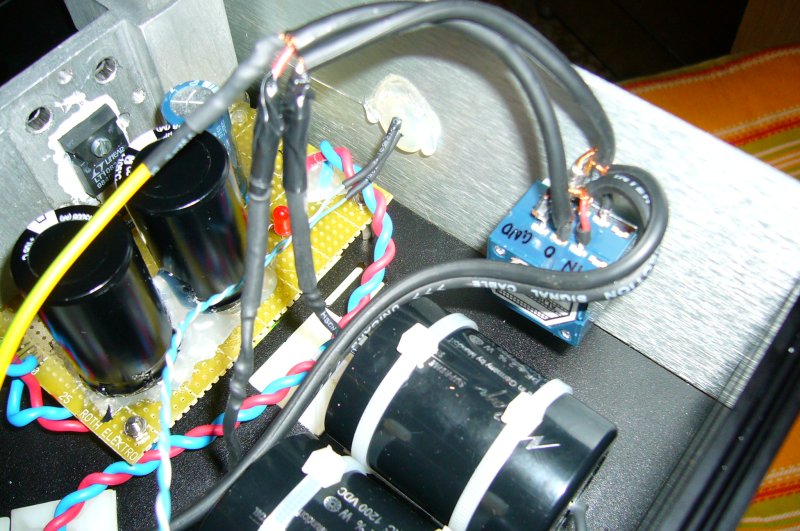

Il segnale dagli RCA va direttamente al potenziometro; il segnale prelevato dal centrale (wipe) va a un capo

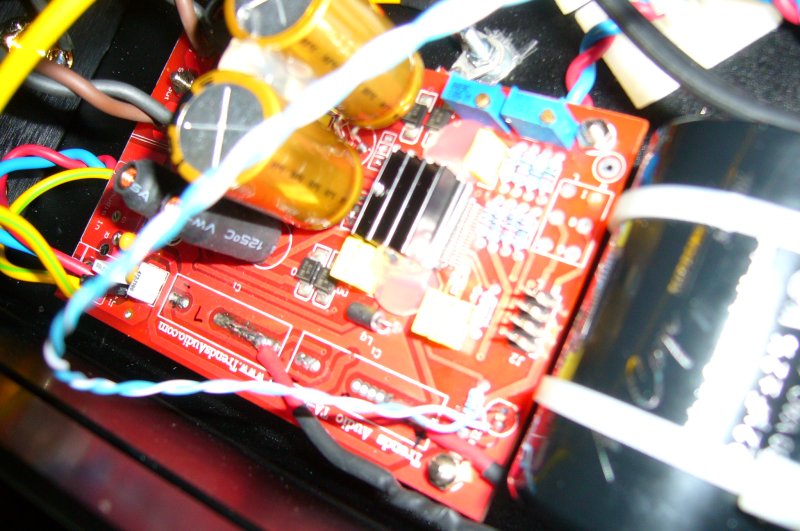

dellinput cap; all'altro capo vado sulla scheda come da foto.
Mi potete dare una mano???

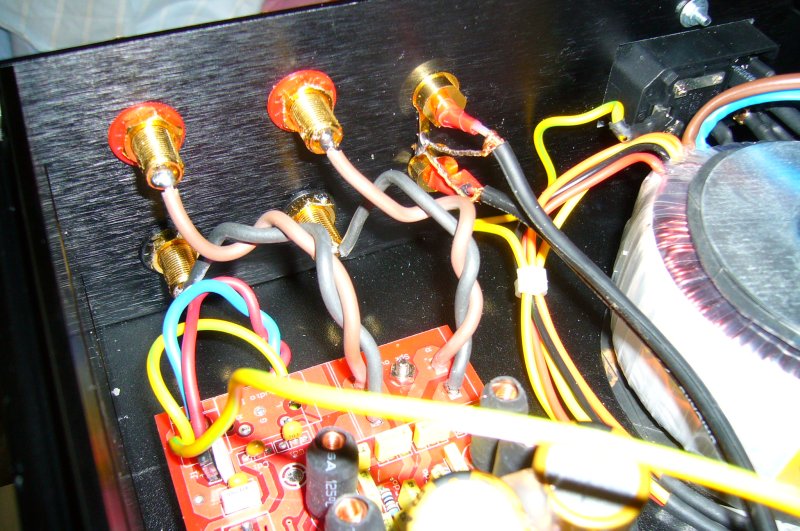

hai provato a disaccoppiare gli RCA in entrata dal case metallico?
non mi sembra di vedere dalla foto la classica rondella colorata in materiale plastico.

robertor ha scritto:hai provato a disaccoppiare gli RCA in entrata dal case metallico?
non mi sembra di vedere dalla foto la classica rondella colorata in materiale plastico.

Ciao Robertor, tutto risolto1
Le uscite degli speaker erano in corto e, stranamente, non si è bruciato il chip!!!
In effetti gli RCA non sono isolati dal case in quanto i negativi sono poi collegati insieme e alla massa comune.
Ciao

Alessandro Gatti ha scritto:

robertor ha scritto:hai provato a disaccoppiare gli RCA in entrata dal case metallico?
non mi sembra di vedere dalla foto la classica rondella colorata in materiale plastico.

Ciao Robertor, tutto risolto1
Le uscite degli speaker erano in corto e, stranamente, non si è bruciato il chip!!!
In effetti gli RCA non sono isolati dal case in quanto i negativi sono poi collegati insieme e alla massa comune.
Ciao

Colpo di culo, il 2024 ha la protezione su cortocitcuito alle uscite.

bene bene.

ciao Ale non pensavo che eri cosi' aventi in elettronica, bravo, vienimi a trovare cosi' ti do' un po' di lavoro. Dimmi poi come suona il tuo Trends dopo la modifica. Dalle foto si presenta benissimo. Ancora bravo !!!!!!!!!!!!!!!!

Alessandro Gatti ha scritto:In effetti gli RCA non sono isolati dal case in quanto i negativi sono poi collegati insieme e alla massa comune.
Ciao

Di solito si preferisce non collegare la massa di segnale direttamete al case

Flightangel ha scritto:

Colpo di culo, il 2024 ha la protezione su cortocitcuito alle uscite.

Ciao Andrew, sì, ho avuto proprio culo!!!
Ho commesso una leggerezza ma mi è andata proprio bene...

Renzo Badiale ha scritto: ciao Ale non pensavo che eri cosi' aventi in elettronica, bravo, vienimi a trovare cosi' ti do' un po' di lavoro. Dimmi poi come suona il tuo Trends dopo la modifica. Dalle foto si presenta benissimo. Ancora bravo !!!!!!!!!!!!!!!!

Grazie Renzo, ma non ho fatto nulla di particolare, ho solo costruito l'alimentatore stabilizzato (un po' sovradimensionato con un LT1083 ) e ho ritoccato il Trends con in ingresso i Mundorf Silver Oil e dei Nichicon Gold come tank cap! Appena sistemo le uscite ti saprò dire come suona!
In settimana ci sentiamo perchè potrei portarlo da te e fartelo sentire, così ascolto finalmente il tuo Gain Clone, che dici?
Ciao

Fabio ha scritto:[quote="Alessandro Gatti]In effetti gli RCA non sono isolati dal case in quanto i negativi sono poi collegati insieme e alla massa comune.
Ciao

Di solito si preferisce non collegare la massa di segnale direttamete al case[/quote]

Ciao Fabio, diciamo che gli RCA hanno le masse separate; quando arrivano sulla scheda vengono poi riunite;
E' corretto poi collegare alla massa comune (quindi alla terra di rete e al case) la massa della scheda di alimentazione? Oppure devo lasciarla scollegata?
Ciao

Esattamente ciò che successe a me! Inesperienza....

Flightangel ha scritto:
Colpo di culo, il 2024 ha la protezione su cortocitcuito alle uscite.

Alessandro Gatti ha scritto:Ciao Fabio, diciamo che gli RCA hanno le masse separate; quando arrivano sulla scheda vengono poi riunite;
E' corretto poi collegare alla massa comune (quindi alla terra di rete e al case) la massa della scheda di alimentazione? Oppure devo lasciarla scollegata?
Ciao

Premetto che non conosco quella scheda ne ho mai combattuto con un Tripath.
Mi sembrava di aver capito che il GND delle prese RCA sono avvitate direttamente sul case, forse ho frainteso.
Se non ho frainteso, e parlando più in generale, si preferisce isolare il corpo delle prese, ossia il GND, dallo chassis, che è collegato a sua volta a massa, per evitare che nel conduttore del cavo di ingresso, nel tuo caso la calza, possano transitare correnti non erogate dalla sorgente, ma verosimilmente dell'alimentazione e dal segnale di uscita, dell'amplificatore stesso.
Andrebbe analizzato il circuito caso per caso, ma questo si potrebbe tradurre in un groundloop.
Le masse del segnale, di alimentazione, e del carico, dovrebbero tornare indietro alla massa comune con percorsi separati per evitare che le correnti che scorrono possano creare una caduta di tensione non voluta e di conseguenza interferire e creare instabilità.
Qundi bene collegare tutto alla massa comune ma senza creare doppi percorsi.
