SC HOOD JLH 1969 10W+10W Class A amplifier kit

Da Artinside Gio 20 Set 2012 - 10:40

http://www.ebay.it/itm/150861596439?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649#ht_2208wt_1053

SC HOOD JLH 1969 10W+10W Class A amplifier kit T2vblr10

SC HOOD JLH 1969 10W+10W Class A amplifier kit T2vblr10

Da voolkano Ven 21 Set 2012 - 13:46

Presa!!
Per 18 euro è da provare

Da Albert^ONE Ven 21 Set 2012 - 14:09

I finali mi lasciano un pò perplesso!

Da Charli48 Ven 21 Set 2012 - 14:43

Albert^ONE ha scritto:I finali mi lasciano un pò perplesso!

Questo usa i 2n3055.

http://www.ebay.it/itm/2pcs-JLH-1969-A-CLASS-A-amplifier-kit-sc-/190697132510?pt=US_Amplifier_Parts_Components&hash=item2c666f51de

SC HOOD JLH 1969 10W+10W Class A amplifier kit Img_2410

SC HOOD JLH 1969 10W+10W Class A amplifier kit Img_2410

Da voolkano Ven 21 Set 2012 - 14:51

Vedremo quando arriva...
intanto che finali consigliate intercambiabili con quelli forniti??
Grazie

Da gigi6c Ven 21 Set 2012 - 17:20

voolkano ha scritto:Vedremo quando arriva...
intanto che finali consigliate intercambiabili con quelli forniti??
Grazie

Ricordate che la R5 dello schema occorre a polarizzare corretamente i finali in classe "A",ossia volgarmente portare la tensione a metà" V/2" della tensione di alimentazione che è a 24v per cui a 12v da misurare tra il positivo del condensatore di uscita e la massa, per cui, stando a tutte le tolleranze dei componenti, che non sono sicuramente mecciati, quella R5 va necessariamente sostituita con un trimmer, bello grosso da 100k o qualche cosa in più, altrimenti altro che V/2.

Da voolkano Sab 22 Set 2012 - 10:20

OK

Da gigi6c Dom 23 Set 2012 - 23:32

voolkano ha scritto:Vedremo quando arriva...
intanto che finali consigliate intercambiabili con quelli forniti??
Grazie

i 2SD1947 sono transistor specifici per audio
NPN PLANAR SILICON TRANSISTOR(AUDIO POWER AMPLIFIER)
mentre i 2N3055 , anche se più robusti sono transisto più generici
COMPLEMENTARY SILICON POWER TRANSISTORS
e poi sono un pò più rorgnosi in case t03, per il montaggio e per l'isolamento, non è che i2sd non devi isolarli, ma fai solo un foro e via.

Da gigi6c Gio 27 Set 2012 - 7:07

Come consigliava anche il progettista vedete come la R5 non ha il valore di 100k

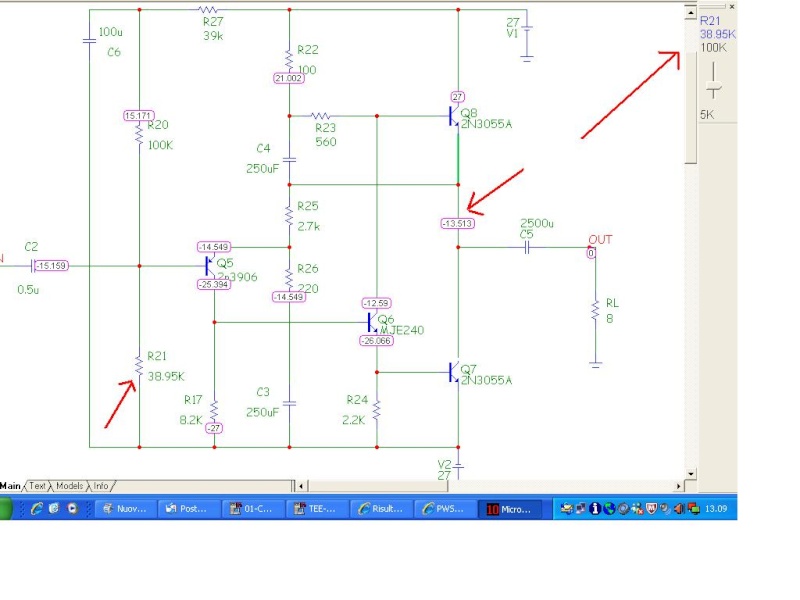

SC HOOD JLH 1969 10W+10W Class A amplifier kit Jhl19610

A me personalmente non piace molto come suona, l'ho fatto molto tempo fa per la prima volta, ed anche di recente, tanto per una comparativa, ma continua a non piacermi

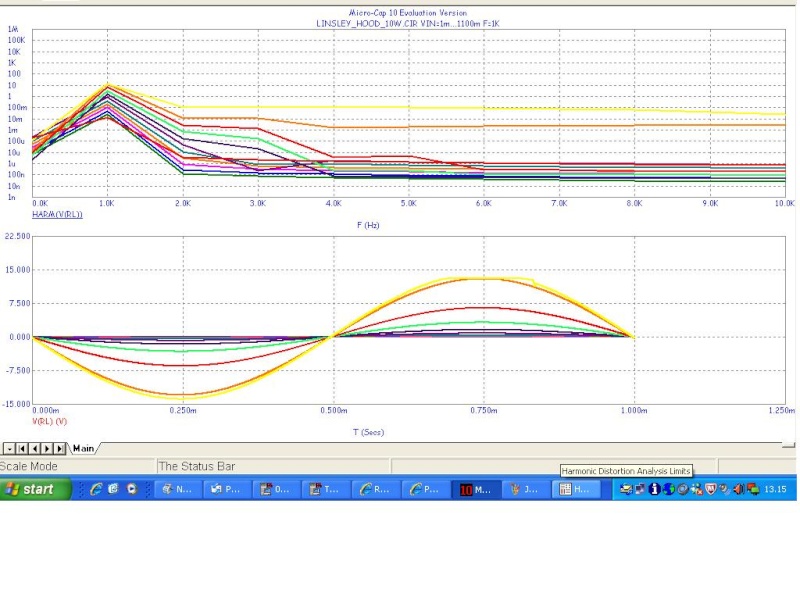

SC HOOD JLH 1969 10W+10W Class A amplifier kit Jhl_td10

SC HOOD JLH 1969 10W+10W Class A amplifier kit Jhl_td10

Da voolkano Gio 27 Set 2012 - 15:54

gigi6c ha scritto:
A me personalmente non piace molto come suona, l'ho fatto molto tempo fa per la prima volta, ed anche di recente, tanto per una comparativa, ma continua a non piacermi

Ok, chiaro Gigi.
Per quanto mi riguarda lo proverò sia coi transistor forniti che con i 2n3055 (ho visto su ebay sia gli RCA NOS che i più recenti ST) e poi ho anche in programma di farmi l'Hiraga Lemonstre.
Tutto a scopo di esercizio, ascolto e divertimento

Salut

Da Tommaso Cantalice Gio 27 Set 2012 - 17:53

Ciao , ho avuto modo di assemblare due di questi ampli la mia versione monta come finali 2sd1047 mentre gigi indica 2sd1947 e' una svista oppure monta effettivamente questi finali ? Per quanto riguarda la V/2 io misuro 10,2Volt contro i 23,8 di alimentazione, se si volesse inserire un trimmer la R5 qual'e' la R25 da 27K dello schema di gigi ?.
Confermo la scarsa qualita' un suono sicuramente pulito ma poco potente eppure viene dato per 10W di potenza se lo confrontiamo con il MINIMALIST non c'e' paragone e riscalda mamma mia come riscalda.
Tommaso

Da gigi6c Ven 28 Set 2012 - 0:16

Tommaso Cantalice ha scritto:Ciao , ho avuto modo di assemblare due di questi ampli la mia versione monta come finali 2sd1047 mentre gigi indica 2sd1947 e' una svista oppure monta effettivamente questi finali ? Per quanto riguarda la V/2 io misuro 10,2Volt contro i 23,8 di alimentazione, se si volesse inserire un trimmer la R5 qual'e' la R25 da 27K dello schema di gigi ?.
Confermo la scarsa qualita' un suono sicuramente pulito ma poco potente eppure viene dato per 10W di potenza se lo confrontiamo con il MINIMALIST non c'e' paragone e riscalda mamma mia come riscalda.
Tommaso

Tommaso scusa la tardiva risposta.
Nel mio schemino la resistenza da sostituire con il trimmer è la R21.
Non la si può determinare in maniera fissa, ma occorre un trimmer per via delle diverse tolleranze dei componenti anche a parità di sigla e produttore.
Con il trimmer vai liscio verso la V/2
I transistor che volevo indicare sono i 2SD1047, mio errore di battitura.Pardon

Da voolkano Sab 27 Ott 2012 - 16:08

Eccoci...
arrivato tutto in settimana, montate in mezza giornata:

SC HOOD JLH 1969 10W+10W Class A amplifier kit Imag0510

Alimentate a 27V con gli alimentatori stabilizzati indicati da Maurarte qualche tempo fa:

SC HOOD JLH 1969 10W+10W Class A amplifier kit Imag0513

SC HOOD JLH 1969 10W+10W Class A amplifier kit Imag0513

eccole con gli openbaffle create per loro:

SC HOOD JLH 1969 10W+10W Class A amplifier kit Imag0514

SC HOOD JLH 1969 10W+10W Class A amplifier kit Imag0515

che dire... a me piacciono molto.
Come prima esperienza con la classe A, devo ammettere che si sente veramente bene.
Con le piccole mohr, suono leggermente chiuso e debole, penso a causa della bassa sensibilità, ma le schede erano appena montate, senza alcun rodaggio.
Con gli open baffle (ciare ch250) e i loro 96 db, tutt'altro discorso, ottima scena, dinamica, ritmo e musicalità. La risposta mi sembra ottima, non sento mancare alcuna frequenza, e tutti gli strumenti sono riportati in modo eccellente.
In questo setup super economico e con musica jazz, acustica e soft rock danno il meglio di loro.
Ora mi tocca creare due piccoli case ben dissipanti per fare un bel dual mono, tanto gli alimentatori li lascio esterni.
forza....al lavoro!!
Kiss

Da hell67 Sab 27 Ott 2012 - 21:11

voolkano ha scritto:Eccoci...
arrivato tutto in settimana, montate in mezza giornata:

Alimentate a 27V con gli alimentatori stabilizzati indicati da Maurarte qualche tempo fa:

eccole con gli openbaffle create per loro:

che dire... a me piacciono molto.
Come prima esperienza con la classe A, devo ammettere che si sente veramente bene.
Con le piccole mohr, suono leggermente chiuso e debole, penso a causa della bassa sensibilità, ma le schede erano appena montate, senza alcun rodaggio.
Con gli open baffle (ciare ch250) e i loro 96 db, tutt'altro discorso, ottima scena, dinamica, ritmo e musicalità. La risposta mi sembra ottima, non sento mancare alcuna frequenza, e tutti gli strumenti sono riportati in modo eccellente.
In questo setup super economico e con musica jazz, acustica e soft rock danno il meglio di loro.
Ora mi tocca creare due piccoli case ben dissipanti per fare un bel dual mono, tanto gli alimentatori li lascio esterni.
forza....al lavoro!!

SC HOOD JLH 1969 10W+10W Class A amplifier kit P1010210

ottimo

parlavi di case.se ti puo essere utile io ho appena assemblato questi.mi sono fatto i complimenti da solo Hehe

scherzi a parte costo per tutti e due 30 eurini e posso garantire che sono ottimi se ti serve come aiuto fammi sapere

Da Artinside Sab 27 Ott 2012 - 21:50

voolkano ha scritto:Eccoci...
arrivato tutto in settimana, montate in mezza giornata:

Alimentate a 27V con gli alimentatori stabilizzati indicati da Maurarte qualche tempo fa:

eccole con gli openbaffle create per loro:

che dire... a me piacciono molto.
Come prima esperienza con la classe A, devo ammettere che si sente veramente bene.
Con le piccole mohr, suono leggermente chiuso e debole, penso a causa della bassa sensibilità, ma le schede erano appena montate, senza alcun rodaggio.
Con gli open baffle (ciare ch250) e i loro 96 db, tutt'altro discorso, ottima scena, dinamica musicalità. La risposta mi sembra ottima, non sento mancare alcuna frequenza, e tutti gli strumenti sono
riportati in modo eccellente.
In questo setup super economico e con musica jazz, acustica e soft rock danno il meglio di loro.
Ora mi tocca creare due piccoli case ben dissipanti per fare un bel dual mono, tanto gli alimentatori li lascio esterni.
forza....al lavoro!!
