Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da MaurArte il Mer 13 Mag 2009 - 11:16

sicuramente per te è un gioco, non per me.
sorry.
come si fa a polarizzare i fet?
ah, dimenticavo, cosa vuol dire polarizzare? dare un segno + e uno -?
è già postato lo schema elettrico del pre a valvole?
mi rispondo da solo, SI.
chi cerca trova.

Aspetta che tra quache giorno posto gli schemi sia del pre che dell'alimentatore.
MaurArte
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7328
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da pincellone il Mer 13 Mag 2009 - 11:18

Lezioncina su Fet e polarizzazione, non so se puo' aiutare...

pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da Barone Rosso il Mer 13 Mag 2009 - 11:30

@pincellone ha scritto:Lezioncina su Fet e polarizzazione, non so se puo' aiutare...

Non sono dei fet, ma sono dei volgarissimi NPN/PNP e il metodo è diverso.
Barone Rosso
Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da aris69 il Mer 13 Mag 2009 - 11:50

ancora con ste basette millefori? passate lo schema che ve lo sbroglio io Smile se c'e' da fare qualcosa di buono e ben suonante perche' limitarsi a fare le cose a meta'?
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da Telstar il Mer 13 Mag 2009 - 12:09

@MaurArte ha scritto:
A) Se può essere interessante.
B) Prezzo massimo

A: Certo!
B: 200 euro, includendo case e psu.

La mia preferenza sarebbe per Jfet piuttosto che mosfet. Sarebbe estremamente utile per me una doppia uscita (4 canali).
Telstar
Telstar
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.02.09
Numero di messaggi : 1717
Provincia (Città) : Milano
Impianto : Fanless PC > cavo usb iFi senza alimentazione > audio-gd DAC19DSP upgraded with singxer f1 > Siltech g5 rca > Classé CAP-100 > Kubala Sosna Fascination > Albedo Aptica | 2 sub attivi in costruzione | cavi di alimentazione lessloss.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da pincellone il Mer 13 Mag 2009 - 12:11

@Barone Rosso ha scritto:
@pincellone ha scritto:Lezioncina su Fet e polarizzazione, non so se puo' aiutare...

Non sono dei fet, ma sono dei volgarissimi NPN/PNP e il metodo è diverso.

Vero, ma il video (che non ho neanche guardato) proviene da qui

http://www.ielettronica.it/argomenti.php?idTesiProgApp=349

Se leggi il titolo e'

Introduzione alla polarizzazione dei transistor BJT & FET

Avrei dovuto postare anche il link Smile

Ciao

P.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da rattaman il Mer 13 Mag 2009 - 14:10

alla fine quanto costerebbe?? Mmm
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5161
Località : San Giorgio a Cremano (Na)
Occupazione/Hobby : Falegname
Provincia (Città) : PESSIMISTA FINO AL MIDOLLO
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
DAC: Beresford Caiman MKII
Amplificatore: ONKYO A933 .
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da robertor il Mer 13 Mag 2009 - 15:01

io sulla baya avrei trovato questo:

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEWAX:IT&item=220404648366

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 F25a1510

lo stesso venditore ha anche solo la PCB.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da madqwerty il Mer 13 Mag 2009 - 15:09

@aris69 ha scritto:ancora con ste basette millefori? passate lo schema che ve lo sbroglio io Smile se c'e' da fare qualcosa di buono e ben suonante perche' limitarsi a fare le cose a meta'?
ciao, ritieni che, in caso di uno schema piuttosto semplice come quello di questo pre, la pcb con le sue pistine sia sempre e cmq sostanzialmente migliore di una buona implementazione su millefori ?
domanda NON retorica eh.. Wink
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da aris69 il Mer 13 Mag 2009 - 15:13

ben fatto, ha un operazionale e dei transistor... si distacca di molto dalla filosofia costruttiva dell'autore del post... che voleva fare un pre completamente a fet....
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da pincellone il Mer 13 Mag 2009 - 15:17

So che state fremendo, e anche io. Inutile ipotizzare, aspettiamo di vedere cosa ci propone Maurizio...

Ciao

P.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da MaurArte il Mer 13 Mag 2009 - 15:17

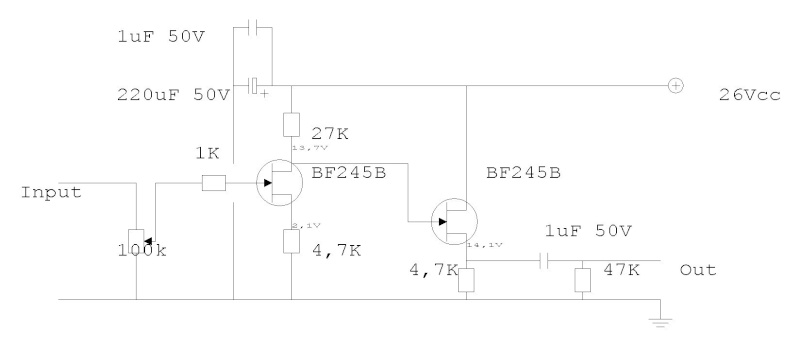

Ragazzi lo schema del pre è semplice ed è nato per essere assemblato su millefori.
Sono in totale 11 componenti per canale: 2 fet,6 resistenze e 3 condensatori.
Non ci sarà controreazione totale.
1 condensatore sul segnale.
MaurArte
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7328
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da aris69 il Mer 13 Mag 2009 - 15:19

@madqwerty ha scritto:
@aris69 ha scritto:ancora con ste basette millefori? passate lo schema che ve lo sbroglio io Smile se c'e' da fare qualcosa di buono e ben suonante perche' limitarsi a fare le cose a meta'?
ciao, ritieni che, in caso di uno schema piuttosto semplice come quello di questo pre, la pcb con le sue pistine sia sempre e cmq sostanzialmente migliore di una buona implementazione su millefori ?
domanda NON retorica eh.. Wink
io penso proprio di si, non mi piace fare le cose a meta', o le faccio per bene o non le faccio per niente. Visto che poi si parla di alta fedelta' secondo me e' meglio tenere le piste piu' pulite e lineari possibili, non mi piacciono i grovigli di stagno sotto le millefori per questo tipo di applicazione. Poi ci sono persone che montano per esempio dei Wima su millefori, dopo aver fatto vere colate assurde di stagno, per me non ha senso Wink
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da K8 il Mer 13 Mag 2009 - 15:21

MaurArte eventualmente si potrà lavorare con tensioni inferiori ai 24V....o non è previsto nel tuo progetto?


Ultima modifica di K8 il Mer 13 Mag 2009 - 15:32, modificato 1 volta

K8
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 18.07.08
Numero di messaggi : 1194
Località :
Impianto :

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da meral964 il Mer 13 Mag 2009 - 15:24

Sono pienamente d'accordo mai usata una millefori in un ampli/pre assemblato, anche l'occhio vuole la sua parte.
Il cablaggio in aria lo uso sugli ampli a valvole.

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da robertor il Mer 13 Mag 2009 - 15:30

ben fatto, ha un operazionale e dei transistor... si distacca di molto dalla filosofia costruttiva dell'autore del post... che voleva fare un pre completamente a fet....

Embarassed scusate, non conosco ancora ad occhio un fet e un transistor.

comunque il circuito da modificare dovrebbe essere questo:

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 6n3c10
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da MaurArte il Mer 13 Mag 2009 - 15:46

Roberto il circuito concettualmente è molto simile ma ingombri dimensioni e valori dei componenti sono nettamente diversi!!!
MaurArte
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7328
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da robertor il Gio 14 Mag 2009 - 12:28

sapevo che sulla baya ne avevo visto un altro.
questo è a FET.
o almeno lo dichiara il venditore.

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEWAX:IT&item=120407126020

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 9f47_110

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Lamp210
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da rattaman il Gio 14 Mag 2009 - 13:59

Visto che sarà semplicissimo con pochi componenti sarà il pio primo lavoro su di un circuito!!! Dribbling non vedo l'ora
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5161
Località : San Giorgio a Cremano (Na)
Occupazione/Hobby : Falegname
Provincia (Città) : PESSIMISTA FINO AL MIDOLLO
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
DAC: Beresford Caiman MKII
Amplificatore: ONKYO A933 .
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da schwantz34 il Gio 14 Mag 2009 - 13:59

@rattaman ha scritto:Visto che sarà semplicissimo con pochi componenti sarà il pio primo lavoro su di un circuito!!! Dribbling non vedo l'ora


ue' uaglio' .... Smile
schwantz34
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15717
Località : Caerdydd
Provincia (Città) : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da Telstar il Gio 14 Mag 2009 - 15:06

@rattaman ha scritto:Visto che sarà semplicissimo con pochi componenti sarà il pio primo lavoro su di un circuito!!! Dribbling non vedo l'ora

Very Happy
Telstar
Telstar
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.02.09
Numero di messaggi : 1717
Provincia (Città) : Milano
Impianto : Fanless PC > cavo usb iFi senza alimentazione > audio-gd DAC19DSP upgraded with singxer f1 > Siltech g5 rca > Classé CAP-100 > Kubala Sosna Fascination > Albedo Aptica | 2 sub attivi in costruzione | cavi di alimentazione lessloss.

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da rattaman il Ven 15 Mag 2009 - 8:18

Maurizio ci sono NOVITA' ???? Smile
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5161
Località : San Giorgio a Cremano (Na)
Occupazione/Hobby : Falegname
Provincia (Città) : PESSIMISTA FINO AL MIDOLLO
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
DAC: Beresford Caiman MKII
Amplificatore: ONKYO A933 .
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da MaurArte il Ven 15 Mag 2009 - 8:24

Maurizio ci sono NOVITA' ????

Un pochino di pazienza... Smile
MaurArte
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7328
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da rattaman il Ven 15 Mag 2009 - 18:33

@MaurArte ha scritto:
Maurizio ci sono NOVITA' ????

Un pochino di pazienza... Smile


Oki
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5161
Località : San Giorgio a Cremano (Na)
Occupazione/Hobby : Falegname
Provincia (Città) : PESSIMISTA FINO AL MIDOLLO
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
DAC: Beresford Caiman MKII
Amplificatore: ONKYO A933 .
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da MaurArte il Sab 16 Mag 2009 - 21:03

Intanto beccatevi lo schema del pre . Seguiranno test strumentali e schema alimentazione che non sarà stabilizzata...
Resistenze strato metallico da 1/2 watt condensatori da 1uF in polipropilene metallizzato.(ho utilizzato un 1,5uF al posto di 1uF, non andrei comunque oltre 2,2uF)
Lo schema è veramente minimale e conosciutissimo. Per il buon funzionamento non va cambiato nessun componente!!!
Posso anticipare che strumentalmente è ineccepibile.Lineare da 20Hz a 100KHz con un ottima risposta all'onda quadra.


Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Schema10
MaurArte
MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7328
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Torna in alto Andare in basso

Vogliamo fare un pre a FET semplice economico e ben suonante??? - Pagina 2 Empty Re: Vogliamo fare un pre a FET semplice economico e ben suonante???

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 2 di 30 Precedente  1, 2, 3 ... 16 ... 30  Seguente

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
