Modifiche su Dayton DTA-100a

Da MaurArte Mar Mar 15, 2011 6:55 pm

Ha inizio una nuova avventura Smile

A presto!!! Smile

Da checus Mar Mar 15, 2011 7:26 pm

aspettiamo trepidanti, intanto sono intenzionato per l'acquisto di un NVA - AP10P in Inghillterra, solo che le mie Kef 104/2 AB non so se lo digeriscano molto. Per il vero le ho sentite con un trends 10.2 e suonano bene senza distorsioni, però il vattaggio in più (neanche poi tanto) a prezzo irrisorio Cool

Da MaurArte Gio Mar 17, 2011 9:51 am

C'è da aspettare in quanto il mio mi è stato "sfilato" da un carissimo amico al quale dovevo un grosso favore!
Ordinerò il secondo...

Da MaurArte Gio Mar 17, 2011 10:16 am

Questa è l'unica foto delle modifiche:
Modifiche su Dayton DTA-100a Modifi11

Ho sostituito i 2 RCA di ingresso e connesso tramite schermato in Rame ofc argentato isolato in Kapton. Il potenziomentro è a commutatore e resistenze SMD.
Il segnale va poi ai nuovi condensatori di ingresso Evox
Ho tolto anche il commutatore di ingresso che fa corpo unico con il potenziometro e ponticellato i terminali.
I condensatori elettrolitici sono Panasonic FC e Nichicon FW
Le uscite sono con cavetti in rame ofc argentato isolati in teflon.
Il connettore di alimentazione è stato eliminato ed al suo posto ho utilizzato un connettore militare che non si vede in foto.
Alimentazione con trasfo da 24V 300VA, diodi Schottky, e 20.000uF di filtro

Da yulian Gio Mar 17, 2011 10:44 am

MaurArte ha scritto:
Ho sostituito i 2 RCA di ingresso e connesso tramite schermato in Rame ofc argentato isolato in Kapton. Il potenziomentro è a commutatore e resistenze SMD.
Il segnale va poi ai nuovi condensatori di ingresso Evox
Ho tolto anche il commutatore di ingresso che fa corpo unico con il potenziometro e ponticellato i terminali.
I condensatori elettrolitici sono Panasonic FC e Nichicon FW
Le uscite sono con cavetti in rame ofc argentato isolati in teflon.
Il connettore di alimentazione è stato eliminato ed al suo posto ho utilizzato un connettore militare che non si vede in foto.
Alimentazione con trasfo da 24V 300VA, diodi Schottky, e 20.000uF di filtro

I CAP ingresso originali li hai tolti o hai solo aggiunto quelli nuovi ? 2,2uf?

Da MaurArte Gio Mar 17, 2011 10:46 am

yulian ha scritto:I CAP ingresso originali li hai tolti o hai solo aggiunto quelli nuovi ? 2,2uf?

Ho tolto tutto ed eliminato l'ingresso frontale.
Ci sono cose inenararrabili sul percorso del segnale..... Smile

Da yulian Gio Mar 17, 2011 10:55 am

MaurArte ha scritto:Ho tolto tutto ed eliminato l'ingresso frontale.
Ci sono cose inenararrabili sul percorso del segnale.....

E' un disastro a livello di scheda e implementazione!!!!!
Anche il materiale termoconduttore appiccicato sul fondo.
La peggior realizzazione che ho visto !!!

Da MaurArte Gio Mar 17, 2011 10:58 am

E' un disastro a livello di scheda e implementazione!!!!!
Anche il materiale termoconduttore appiccicato sul fondo.
La peggior realizzazione che ho visto !!!

Anche la qualità dello stampato è bassina
Modificato va piuttosto bene. Basta togliere "a munnezza" Smile

Da yulian Gio Mar 17, 2011 11:04 am

MaurArte ha scritto:
E' un disastro a livello di scheda e implementazione!!!!!
Anche il materiale termoconduttore appiccicato sul fondo.
La peggior realizzazione che ho visto !!!

Anche la qualità dello stampato è bassina
Modificato va piuttosto bene. Basta togliere "a munnezza"

Visto che ho dato una sbirciatina e l ho richiuso e non ho controllato piu' di tanto visto che per la pasta faceva fatica a uscire quali sono i cap in ingresso originali che hai tolto che dalla foto non vedo?
grazie

Da MaurArte Gio Mar 17, 2011 11:08 am

Visto che ho dato una sbirciatina e l ho richiuso e non ho controllato piu' di tanto visto che per la pasta faceva fatica a uscire quali sono i cap in ingresso originali che hai tolto che dalla foto non vedo?
grazie

Ho tolto tutto e rientro nei fori centrali del potenziometro sullo stampato
Da li in poi per ora non ho toccato nulla anche perchè andrebbe anche eliminata l'uscita cuffia
Nel pomeriggio dovrei riaverlo per fare qualche misura...vediamo se è migliorato

Da yulian Gio Mar 17, 2011 11:13 am

MaurArte ha scritto:
Visto che ho dato una sbirciatina e l ho richiuso e non ho controllato piu' di tanto visto che per la pasta faceva fatica a uscire quali sono i cap in ingresso originali che hai tolto che dalla foto non vedo?
grazie

Ho tolto tutto e rientro nei fori centrali del potenziometro sullo stampato
Da li in poi per ora non ho toccato nulla anche perchè andrebbe anche eliminata l'uscita cuffia

ok ,grazie.
Io avevo solo sostituito il pot e ponticellato l.int. addossato al pot stesso ma non ho notato grosse differenze se non nel
bilanciamento . per il momento sono abbastanza deluso ,, vedremo con le nuove mod .

Da MaurArte Gio Mar 17, 2011 7:11 pm

Misure su Dayton DTA-100a modificato ed alimentazione 30V

Residuo a volume 0: è migliorato, da 559mV a 279mV
Modifiche su Dayton DTA-100a Residu11

Potenza max: invariata
Modifiche su Dayton DTA-100a Max_po10

Comportamento al clipping: invariato
Modifiche su Dayton DTA-100a Clippi10

Quadra ad 1KHz: meno residui e minore sovraoscillazione
Modifiche su Dayton DTA-100a Square10

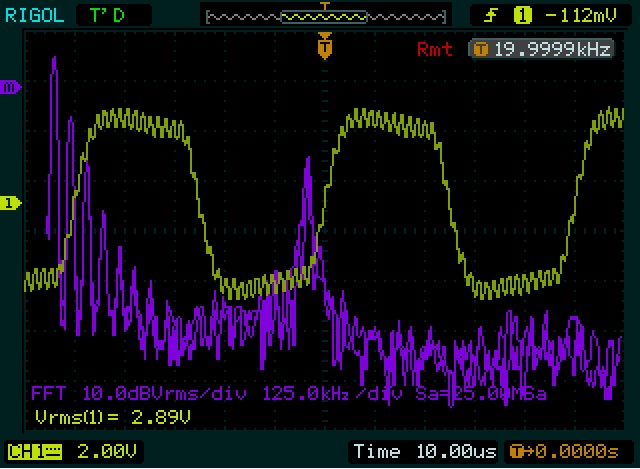

Quadra a 20Khz: leggermente migliore il fronte salita e minori residui
Modifiche su Dayton DTA-100a Square11

Quadra a 50Hz: anche qui leggero miglioramento
Modifiche su Dayton DTA-100a Square12

Quello che più beneficia delle modifiche è il suono che risulta più definito e veloce.
L'alimentatore a 30V 300VA aumenta molto la dinamica.
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti... Smile

Da Stentor Gio Mar 17, 2011 8:10 pm

MaurArte ha scritto:Misure su Dayton DTA-100a modificato ed alimentazione 30V

Quello che più beneficia delle modifiche è il suono che risulta più definito e veloce.
L'alimentatore a 30V 300VA aumenta molto la dinamica.
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti...

Come sempre il tuo apporto è prezioso ! ...stavo per comprarmelo ma ora ci rinuncio Wink

....è proprio necessario moddarlo ! Shocked

Da Biagio De Simone Gio Mar 17, 2011 8:14 pm

Grazie Maurizio. Smile

Da yulian Gio Mar 17, 2011 8:24 pm

Stentor ha scritto:Come sempre il tuo apporto è prezioso ! ...stavo per comprarmelo ma ora ci rinuncio ....è proprio necessario moddarlo !

Si stentor , tu che hai palato raffinato devi proprio moddarlo per farlo andare meglio.!!!!
A questo punto tieni la sure che hai gia. Laughing

Da Stentor Gio Mar 17, 2011 8:32 pm

yulian ha scritto:Si stentor , tu che hai palato raffinato devi proprio moddarlo per farlo andare meglio.!!!!
A questo punto tieni la sure che hai gia.

....beh ora mi sparo Avatar con la famiglia e la shure strangolata a tutto volume Laughing

Da yulian Gio Mar 17, 2011 8:38 pm

Stentor ha scritto:....beh ora mi sparo Avatar con la famiglia e la shure strangolata a tutto volume

li hai gli occhialini !!!!!!!! Laughing

Da sondav Gio Mar 17, 2011 10:13 pm

MaurArte ha scritto:
Quello che più beneficia delle modifiche è il suono che risulta più definito e veloce.
L'alimentatore a 30V 300VA aumenta molto la dinamica.
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti...

C'è ancora la "forse eccessiva esuberanza" in gamma bassa?

Da MaurArte Gio Mar 17, 2011 10:15 pm

C'è ancora la "forse eccessiva esuberanza" in gamma bassa?

Non mi pare

Da piero7 Gio Mar 17, 2011 10:55 pm

un'altro gioiellino eh maurì? Laughing

Da Biagio De Simone Gio Mar 17, 2011 11:29 pm

piero7 ha scritto:un'altro gioiellino eh maurì?

O un altro giochellino, nel senso che è l'apparecchio giusto per giocare. Smile

Da Stentor Gio Mar 17, 2011 11:51 pm

MaurArte ha scritto:
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti...

Dici questo perchè li avevi li contemporaneamente? ...se si quali sono le differenze residue?

Da MaurArte Ven Mar 18, 2011 8:02 am

Stentor ha scritto:
MaurArte ha scritto:
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti...

Dici questo perchè li avevi li contemporaneamente? ...se si quali sono le differenze residue?

Il Dayton ha bisogno di un pre.
Con lo Yaqin le differenze... Smile

mah!
Il Virtue è liscio con alimentazione originale.

Da Stentor Ven Mar 18, 2011 8:52 am

MaurArte ha scritto:
Stentor ha scritto:
MaurArte ha scritto:
In pratica sembra un altro amplificatore,ora le differenze con il Virtue si fanno molto molto meno evidenti...

Dici questo perchè li avevi li contemporaneamente? ...se si quali sono le differenze residue?

Il Dayton ha bisogno di un pre.
Con lo Yaqin le differenze... mah!
Il Virtue è liscio con alimentazione originale.

Se non ho capito male il Virtue se la cava anche senza pre mentre il Dayton ne beneficia maggiormente ... come è possibile questo...visto che in pratica utilizzano lo stesso chip?

Da MaurArte Ven Mar 18, 2011 9:01 am

Se non ho capito male il Virtue se la cava anche senza pre mentre il Dayton ne beneficia maggiormente ... come è possibile questo...visto che in pratica utilizzano lo stesso chip?

Nel Virtue prima dei chip Tripath c'è altro...
