Lettore CD-Rom come cd player

+8
Flightangel
Silver Black
robertor
aldrock65
NadEos
Barone Rosso
Ivan
pincellone
12 partecipanti

Pagina 1 di 3 1, 2, 3  Successivo

Andare in basso

Lettore CD-Rom come cd player Empty Lettore CD-Rom come cd player

Messaggio Da pincellone Lun 29 Dic 2008 - 13:06

I lettori cd rom (specie quelli con i tastini di navigazione e la presa per cuffie) sono un ottimo trasporto. Se abbinati a un dac possono offrire una performance eccellente.

Segnalo in particolare i Creative (prodotti da Matsushita-Panasonic) e i Plextor.

Tra l'altro non costano nulla, anzi chissà quanti di voi li avranno già gettati nella spazzatura.

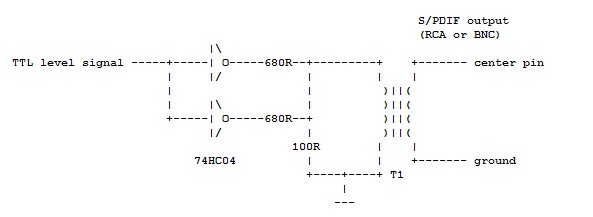

Il circuito che trasforma il segnale TTL digitale in SPDIF e' questo, semplicissimo da realizzare:

Lettore CD-Rom come cd player Ttl10

Ne ho trovato una versione semplificata, ma altrettanto funzionante

Lettore CD-Rom come cd player Ttltospdif


Maggiori info qui:

http://it.geocities.com/silvio_b2002/audio/tweaking/ttlspdif1.htm

Lettore CD-Rom come cd player PB120004


Ultima modifica di pincellone il Lun 29 Dic 2008 - 13:17 - modificato 2 volte.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ivan Lun 29 Dic 2008 - 13:14

Questa cosa mi era nota, infatti in testa ho sempre avuto il pallino di fare qualcosa anche sul fronte lettore CD custom. Ti ringrazio anche per aver segnalato il circuito ma almeno a me risulta di difficile interpretazione. chissà potremmo lavorarci su... Mmm

Ora lo vedo!!, chiedo scusa prima lo vedevo non allineato.
Ivan
Ivan
Giovane Saggio del Forum
Giovane Saggio del Forum

Data d'iscrizione : 11.02.08
Numero di messaggi : 4914
Località : Penisola
Impianto : Ctrl+C, Ctrl+V.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Lun 29 Dic 2008 - 13:18

@Ivan ha scritto:Questa cosa mi era nota, infatti in testa ho sempre avuto il pallino di fare qualcosa anche sul fronte lettore CD custom. Ti ringrazio anche per aver segnalato il circuito ma almeno a me risulta di difficile interpretazione. chissà potremmo lavorarci su... Mmm

Ora lo vedo!!, chiedo scusa prima lo vedevo non allineato.

Caro Ivan, vedendo la foto ti renderai conto che e' una cosa banalissima. In ogni caso sono a disposizione per chiarimenti.

Per lo stadio di alimentazione propenderei per qualcosa di meno ingombrante degli scatolotti per i pc tradizionali. Idealmente un alimentatore per XPC come questo

Lettore CD-Rom come cd player Ppic-m10
Ciao

P.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Barone Rosso Lun 29 Dic 2008 - 13:51

Il secondo circuito è fin troppo banale.
Il primo include un trasformatore: troppo meccanico per la funzione che deve svolgere.

Io adotterei una soluzione come questa:

Lettore CD-Rom come cd player P85-f6

Altrettanto banale ma più chiara.

Fonte:
http://sound.westhost.com/project85.htm
Barone Rosso
Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Lun 29 Dic 2008 - 14:11

Io di tutte queste preferirei un bel DVD decente, magari un Sony che dovrebbe avere una buona meccanica. Smile

Meglio, un lettore CD tipo l' Onkyo DX-7355 che a 189 euro offre uscite digitali coassiale e ottica & il non trascurabile gadget di una conversione 24/192 interna, utile per cominciare. Glasses

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da NadEos Mar 30 Dic 2008 - 23:43

Stramitico !!!!!!!!!!!!!!!!!!!!!!!

..senti ma se io prendo un alimentatore da pc.... e poi il lettore cd-rom.... e poi li collego tramite i cavi di alimentazione dell'alimentatore stesso...e li sistemo in un bel Case adattato come dimensioni al mio hifi...( 43cm per intenderci come quello di un comune cd palyer..)...e ci metto un dac pure..... funziona? come potrei alimentare il dac dall'alimentatore del pc ?

non è un'idea stra-ganza ???

..probabilmente è quelo che suggerisci tu....perchè non lo fai? coai' vediamo se è fattibile pure per noi che non siamo tecnici provetti........
NadEos
NadEos
Interessato
Interessato

Data d'iscrizione : 16.12.08
Numero di messaggi : 92
Località : milano
Provincia : milano
Impianto : sorgente Pc e Lettore Cd Philips CD740, lettore Cd Cambridge Audio 540 v2 - Ampli PopPulse T2070 - diffusori Linn Kan - cavi potenza autocostruiti su base Tnt Star - cavo segnale autocostruito Tnt shield con Van Den Hul D102MkIII

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 0:00

@NadEos ha scritto:Stramitico !!!!!!!!!!!!!!!!!!!!!!!

..senti ma se io prendo un alimentatore da pc.... e poi il lettore cd-rom.... e poi li collego tramite i cavi di alimentazione dell'alimentatore stesso...e li sistemo in un bel Case adattato come dimensioni al mio hifi...( 43cm per intenderci come quello di un comune cd palyer..)...e ci metto un dac pure..... funziona? come potrei alimentare il dac dall'alimentatore del pc ?

non è un'idea stra-ganza ???

..probabilmente è quelo che suggerisci tu....perchè non lo fai? coai' vediamo se è fattibile pure per noi che non siamo tecnici provetti........


L'idea e' carina per chi ha uno di questi lettori cd-rom nel cassetto e non ha voglia di spendere un patrimonio per un dispositivo ad hoc. Ti serve ovviamente un dac, che pero' si puo' inserire dentro il contenitore. L'alimentazione dipende dal dac stesso. Se funziona con 12V non sarebbe necessario nessun alimentatore aggiuntivo.

In ogni caso il mio dac interno preferito e' questo http://cgi.ebay.it/24bit-192KHz-DAC-DIY-KIT-FULL-ASSEMBLED-KIT_W0QQitemZ230316130451QQcmdZViewItemQQptZCD_MiniDisc_Players?hash=item230316130451&_trksid=p3911.c0.m14&_trkparms=72%3A758|66%3A2|65%3A12|39%3A1|240%3A1318

Certamente, sono del'idea che piuttosto che spendere un sacco di soldi su un lettore cd, al giorno d'oggi conviene di piu' fare qualcosa del genere e investire invece in un buon dac separato (spendendo tra i 150 e i 300 euro). Mi piace molto questo:

http://cgi.ebay.it/ZHAOLU-D3-DAC-D-A-CONVERTOR-UPGRADE-VERSION-BRAND-NEW_W0QQitemZ230316075595QQcmdZViewItemQQptZCD_MiniDisc_Players?hash=item230316075595&_trksid=p3286.m63.l1177

Non penso di realizzare il progetto, al momento ne ho altri in cantiere, ma sicuramente puo' essere utile a molti ed e' di facilissima realizzazione. Le foto di chi l'ha fatto sono tra l'altro nel link che ho fornito...

Ciao

P.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 10:58

Sì ma che razza di accrocchio verrà mai fuori?

Meccanica CDROM + alimentatore da PC + convertitore... Mica facile da sistemare decentemente in una scatola... A meno che non sia una scatola da computer. Laughing




Vuoi mettere un lettorino di DVD collegato via uscita coassiale ad un Super Pro 707 (che proprio nulla ha da invidiare al pur buon DAC che suggerivi) ? Provare per credere.







P.S. Sì lo Zhaolu è certamente valido, ma a quella cifra, anzi meno, prenderei senza pensarci 2 volte quest'altro, nuovissimo: http://t-class.niceboard.org/dac-f42/nuovo-fantastico-dac-ad-un-ottimo-prezzo-t1486.htm

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 11:26

@Mulo ha scritto:Sì ma che razza di accrocchio verrà mai fuori?

Meccanica CDROM + alimentatore da PC + convertitore... Mica facile da sistemare decentemente in una scatola... A meno che non sia una scatola da computer. Laughing



Andrea, come ho già detto, l'"accrocchio", come lo chiami tu, puo' servire ad evitare di buttare nella spazzatura un oggetto ancora valido, e a concentrare il proprio investimento su un buon dac.

La qualità dei primissimi lettori cd rom era eccellente e tra l'altro costavano un occhio. Adesso molti finiscono o sono già finiti nelle discariche. La loro meccanica e' senz'altro superiore a quella di un lettore dvd di fascia media.

Basta utilizzare un contenitore di recupero e un alimentatore per mini pc o xpc e il gioco e' fatto...

E' chiaro che quando i soldi non sono un problema oppure quando si ha già un buon lettore CD, la cosa non ha senso.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da aldrock65 Mer 31 Dic 2008 - 12:24

Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?
aldrock65
aldrock65
Interessato
Interessato

Data d'iscrizione : 09.02.08
Numero di messaggi : 72
Località : Nocera Inferiore (SA)
Impianto : T-amp - Trevi DXC 3520 - Energy TAKE 2

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:26

Boh, può anche essere che la loro meccanica sia superiore (purchè siano stati usati poco e il laser sia ancora integro), ma con l'adattamento necessario per trarne un'uscita digitale, chissà come va con il jitter.

Comunque un DVD Sony o JVC economico secondo me vanno più che bene come meccanica. Anche JVC fa delle ottime meccaniche, by the way.

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 12:35

@aldrock65 ha scritto:Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?

In teoria si, ma non e' una cosa immediata. Servirebbe lo schema elettrico del lettore, mi sa che la cosa sarebbe troppo complicata. L'unico scopo sarebbe quello di sfruttare il dac interno al lettore dvd. Ma poiche' sono di solito di infima qualità, ti assicuro che il gioco non vale la candela.

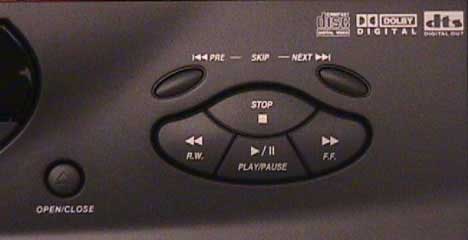

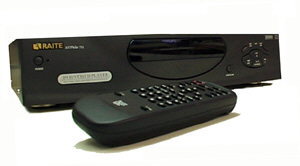

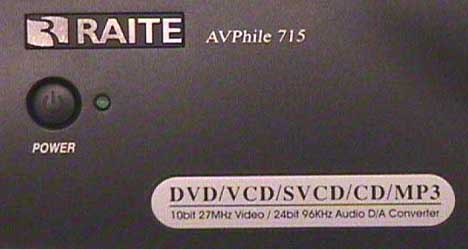

Pensa che il RAITE AVphile 715, il primo lettore DVD/MP3 (che ho la fortuna di possedere) non era altro che un lettore dvd da pc inserito in un case. Lo acquistai negli USA nel 1997.

Lettore CD-Rom come cd player Raite715_with_remote

Lettore CD-Rom come cd player Ra7controls

Lettore CD-Rom come cd player Ra7powerbutton


Ultima modifica di pincellone il Mer 31 Dic 2008 - 12:40 - modificato 1 volta.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:38

@aldrock65 ha scritto:Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?
No, almeno tu non sia il progettista di quel DVD.

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:41

@pincellone ha scritto:
@aldrock65 ha scritto:Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?

In teoria si, ma non e' una cosa immediata. Servirebbe lo schema elettrico del lettore, mi sa che la cosa sarebbe troppo complicata. L'unico scopo sarebbe quello di sfruttare il dac interno al lettore dvd. Ma poiche' sono di solito di infima qualità, ti assicuro che il gioco non vale la candela.
Bè, del JVC 322 dicono molto bene... come degli Oppo o persino Trevi.

Non direi che il CS4360 sia un DAC di infima qualità...affatto. Con i lettori DVD c'è semmai più da preoccuparsi della qualità dello stadio d'uscita, specialmente opamp (nei casi migliori NE5532) e condensatori (sempre elettrolitici) sul percorso del segnale.

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da aldrock65 Mer 31 Dic 2008 - 12:41

@pincellone ha scritto:
@aldrock65 ha scritto:Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?

In teoria si, ma non e' una cosa immediata. Servirebbe lo schema elettrico del lettore, mi sa che la cosa sarebbe troppo complicata. L'unico scopo sarebbe quello di sfruttare il dac interno al lettore dvd. Ma poiche' sono di solito di infima qualità, ti assicuro che il gioco non vale la candela.

Grazie Francesco, come sempre molto concreto.
Soprassedendo sulla qualità, si potrebbe anche utilizzare direttamente l'uscita analogica del cdrom o sto dicendo una cavolata?
aldrock65
aldrock65
Interessato
Interessato

Data d'iscrizione : 09.02.08
Numero di messaggi : 72
Località : Nocera Inferiore (SA)
Impianto : T-amp - Trevi DXC 3520 - Energy TAKE 2

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:43

Certo, ma perchè? Shocked

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da robertor Mer 31 Dic 2008 - 12:44

una cosa così?

Lettore CD-Rom come cd player Creati10Lettore CD-Rom come cd player 692b_110


Ultima modifica di robertor il Mer 31 Dic 2008 - 12:47 - modificato 1 volta.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 12:46

@aldrock65 ha scritto:
@pincellone ha scritto:
@aldrock65 ha scritto:Ciao Francesco (Pincellone),
avendo un cd-rom Creative inutilizzato, come quello che hai indicato all'inizio della discussione, e un lettore dvd con meccanica non funzionante, è possibile installare il Creative al posto della meccanica dvd ed utilizzare i componenti già interni al DVD?

In teoria si, ma non e' una cosa immediata. Servirebbe lo schema elettrico del lettore, mi sa che la cosa sarebbe troppo complicata. L'unico scopo sarebbe quello di sfruttare il dac interno al lettore dvd. Ma poiche' sono di solito di infima qualità, ti assicuro che il gioco non vale la candela.

Grazie Francesco, come sempre molto concreto.
Soprassedendo sulla qualità, si potrebbe anche utilizzare direttamente l'uscita analogica del cdrom o sto dicendo una cavolata?

Si, ammesso che esista (questo implica che ci sia un dac dentro il lettore). Se ben ricordo, alcuni modelli utilizzavano un cavo per portare il segnale analogico alla scheda audio. Anziche' avere soltanto due pin come quello digitale, i pin sono tre o quattro, quindi facilmente riconoscibili. Quel segnale va comunque amplificato.

Edit: Adesso che Rob mostra il lato posteriore del lettore cd rom, mi sono ricordato che l'uscita analogica e' proprio quella accanto a quella digitale, sulla sinistra...


Ultima modifica di pincellone il Mer 31 Dic 2008 - 12:49 - modificato 1 volta.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 12:48

@robertor ha scritto:una cosa così?

Lettore CD-Rom come cd player Creati10


Yes Rob, quello sarebbe perfetto. E' quasi certamente un Panasonic.

Ciao

P.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:48

Bah.

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 12:50

@Mulo ha scritto:Bah.


Andrea hai rotto con i tuoi post INUTILI!
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da robertor Mer 31 Dic 2008 - 12:54

dalla foto del retro si vede la presa dell'alimentazione sulla destra poi la multipolare a pettine poi altre uscite.
forse bisognerebbe trovare il cablaggio originale assieme alla meccanica, solo per un problema di spine e spinette.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Ospite Mer 31 Dic 2008 - 12:54

Buon per te che sono INUTILI, così riesci a sdoganare la tua mania per gli squallidi lettori da computer.

Ospite
Ospite


Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da aldrock65 Mer 31 Dic 2008 - 12:54

@pincellone ha scritto:
@robertor ha scritto:una cosa così?

Lettore CD-Rom come cd player Creati10


Yes Rob, quello sarebbe perfetto. E' quasi certamente un Panasonic.

Ciao

P.

Ma è uguale a quello che ho io. Ci sono 4 pin di analog output e 2 digital output.
Dunque è possibile portare il segnale analogico direttamente ai connettori rca del pannello posteriore?
aldrock65
aldrock65
Interessato
Interessato

Data d'iscrizione : 09.02.08
Numero di messaggi : 72
Località : Nocera Inferiore (SA)
Impianto : T-amp - Trevi DXC 3520 - Energy TAKE 2

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da pincellone Mer 31 Dic 2008 - 13:04

@robertor ha scritto:dalla foto del retro si vede la presa dell'alimentazione sulla destra poi la multipolare a pettine poi altre uscite.
forse bisognerebbe trovare il cablaggio originale assieme alla meccanica, solo per un problema di spine e spinette.

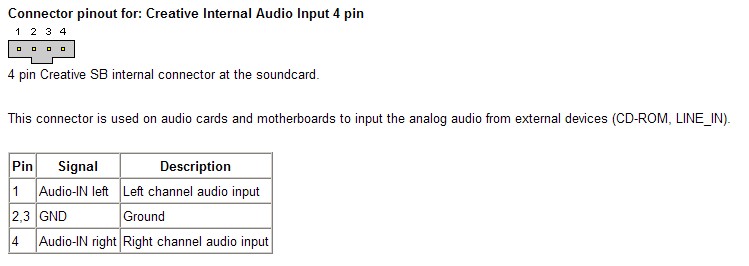

Quello analogico e' questo (in realta' questo e' il corrispondente pinout della soundblaster)

Lettore CD-Rom come cd player Analog10


In quello digitale ci sono solo due pin, quindi e' abbastanza facile connetterlo ad un dac seguendo il circuito illustrato prima.

EDIT: Ovviamente e' possibile anche utilizzare l'uscita cuffie per prelevare il suono analogico dal lettore...


Ultima modifica di pincellone il Gio 1 Gen 2009 - 12:21 - modificato 1 volta.
pincellone
pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.

Torna in alto Andare in basso

Lettore CD-Rom come cd player Empty Re: Lettore CD-Rom come cd player

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Successivo

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
