HELP - Regolazione volume sbilanciata

Da bru.b Lun 4 Ott 2010 - 10:15

Ciao a tutti,
vi scrivo perché ho un problema sull’ampli.
E’ un valvolare Caiyn 1x 12aux7(rettificatrice) - 2x 12au7(pre) - 4x EL84(finali)
Il potenziometro è un alps blu 50k (mi pare)
Ho notato che a basso volume il canale sinistro è + basso del destro ed alzando il volume
a livelli medioalti il bilanciamento ritorna centrato.
Il canale pigro sale comunque “linearmente “ senza scalini.
Le freq alte sono quelle + penalizzate.

Ho provato ad invertire la posizione delle valvole Sx-Dx pre e le finali ma il problema rimane (per fortuna le valvole sono OK..)
Stasera proverò a sostituire la rettificatrice Fivre nos 12aux7 con una JJtesla nuova.
Secondo voi potrebbe essere il potenziometro?

Grazie.

Da MaurArte Lun 4 Ott 2010 - 10:52

Secondo voi potrebbe essere il potenziometro?

Potrebbe

Da florin Lun 4 Ott 2010 - 10:55

Mi sembra che sia il problema del potenziometro,prova pulirlo e se non sparisce il problema,lo devi cambiare,potrebbe essere un falso Alps.

Da bru.b Lun 4 Ott 2010 - 23:33

Grazie per le risposte..

Ho provato a sostituire la 12aux7 con lo stesso risultato..:le valvole sono tutte ok.

Il pot. è un alps 250kaX2, sapreste dirmi dove potrei acquistarlo?

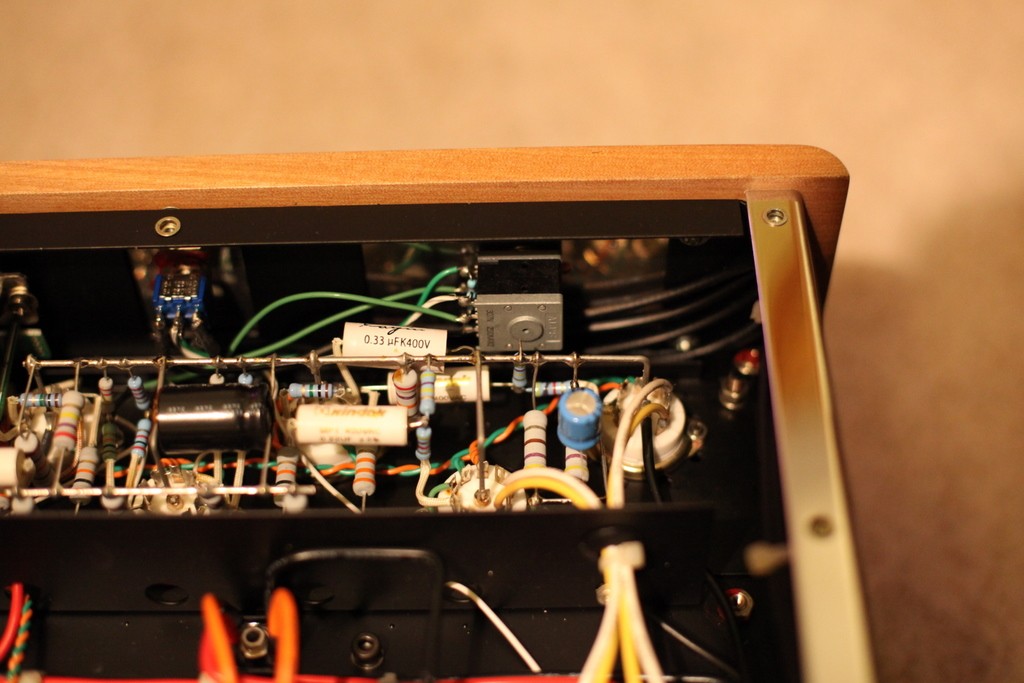

Vi giro alcune immagini dell'interno, magari vedete qualcosa di strano..:

HELP - Regolazione volume sbilanciata Img_1110

HELP - Regolazione volume sbilanciata Img_1110

HELP - Regolazione volume sbilanciata Img_1111

HELP - Regolazione volume sbilanciata Img_1112

HELP - Regolazione volume sbilanciata Img_1113

Da Giancarlo Mar 5 Ott 2010 - 0:34

Prima di sostituire il potenziometro prova a invertire i fili del canale sinistro con quelli del canale destro sul potenziometro stesso (contrassegna preventivamente i fili per non fare casini).
Solo se il problema si sposta sull'altro canale è effettivamente il potenziometro difettoso.

Potresti anche misurare la resistenza del potenziometro tra cursore e massa sul canale sinistro e destro nella posizione che crea problemi, cioè a basso volume (ovviamente con l'amplificatore spento) per vedere se ci sono differenze significative.

Ad ogni modo mi sembra molto strano che un potenziometro difettoso causi un'attenuazione prevalentemente sulle alte frequenze..
Se poi il potenziometro non "gracchia" ed è pure un ALPS che è un'ottima marca..

Da Giancarlo Mar 5 Ott 2010 - 9:59

Per puro scrupolo prima di mettere mano al saldatore proverei a invertire i diffusori (cavi compresi) e sorgente.

Da bru.b Mar 5 Ott 2010 - 11:18

Ciao Giancarlo,
grazie per i suggerimenti.
Il problema me lo da anche con le cuffie che prendono il segnale dall’uscita di potenza, escluderei quindi un problema sui cavi o diffusori.
Stasera proverò con un tester come mi hai suggerito.

Da bru.b Mar 5 Ott 2010 - 23:18

La prova con il tester ha confermato l'andamento sbilanciato in uscita dal potenziometro.
Girando la manopola il canale pigro si comporta esattamente come nell'ascolto in cuffia/diffusori.
Ho notato poi che a bassissimo volume un canale gracchia leggermente, infatti il tester (con il pot.nella stessa posizione) mi da dei valori irregolari.
Aumentando il volume tendono a riallinearsi.
Non mi resta che ordinarlo e sostituirlo..
Vi terrò aggiornati.

Grazie.

Da Giancarlo Mar 5 Ott 2010 - 23:38

Bene! Mi fa piacere che la prova col tester sia servita a fugare ogni dubbio! Puoi sempre provare con spray disossidante.

Da piero7 Mar 5 Ott 2010 - 23:48

un alps tarocco probabilmente...

Da bru.b Mar 5 Ott 2010 - 23:59

Ciao Piero,
ho appena finito di leggermi questo post..:

http://t-class.niceboard.org/autocostruzione-f31/potenziometro-attenuatore-per-pre-maurarte-a-valvole-t4256.htm

Ogni volta che cerco qualche info in internet mi esce sempre il buon T-forum...

@ Giancarlo,
adesso ho il dubbio che sia farlocco,se lo smonto per pulirlo faccio che cambiarlo..
Grazie ancora per la dritta..
