aiutino per Flat Flexible Cable

Andare in basso

aiutino per Flat Flexible Cable

Messaggio  icsnerdics il Gio Lug 08, 2010 2:04 pm

qualcuno ha avuto esperienza con i FFC?
io personalmente li odio.
apparte questo, mi ritrovo con le piste per il collegamento staccate AKA morte, ho provato a grattare lungo il percorso ma non riesco a fare contatto con le piste.
qualche consiglio per rimediare? cosa potrebbe sciogliere la plastica intorno alle piste così da potervi accedere?

grazie.
avatar
icsnerdics
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.01.10
Numero di messaggi : 700
Località : Roma/Fermo
Occupazione/Hobby : multimediaengineering skateboarding l'uncinetto
Provincia (Città) : u' more. bone.
Impianto : /dev/null

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  geppetto_1955 il Gio Lug 08, 2010 6:07 pm

Vedere piste -> Dare aiuto

Ciao

Geppetto

geppetto_1955
Novizio
Novizio

Data d'iscrizione : 08.07.10
Numero di messaggi : 3
Località : Milano
Impianto : Amplificatore X + Casse Y

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  tima il Gio Lug 08, 2010 7:02 pm

queste?


@icsnerdics ha scritto:
ho provato a grattare lungo il percorso ma non riesco a fare contatto
con le piste.
che vuoi dire? le hai aperte una ad una?
hai provato a testarle una ad una?

provare a sostituirlo?hai un cavo da 40 pin IDE o SATA?

@icsnerdics ha scritto:
qualche consiglio per rimediare? cosa potrebbe sciogliere la plastica intorno alle piste così da potervi accedere?
fuoco?
acido nitrico?, occhio che mangia anche il rame, ma sopratutto non respirarlo..
lo trovi nei negozi per "artisti", ti fanno firmare un foglio e tu gli
dici che devi fare un'incisione, la chamano acqua forte... attento io
te lo suggerisco, poi ..azzi tuoi..

sicuramente è il metodo peggiore...quando hai tutti i fili scoperti, che te ne fai?
io non ti ho detto niente...
avatar
tima
Affezionato
Affezionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 116
Località : venezia
Occupazione/Hobby : artigianato
Provincia (Città) : sotto pressione...
Impianto : sx-v80 panasonic / speaker caserecci


Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  icsnerdics il Gio Lug 08, 2010 10:30 pm

@tima ha scritto:queste?


@icsnerdics ha scritto:
ho provato a grattare lungo il percorso ma non riesco a fare contatto
con le piste.
che vuoi dire? le hai aperte una ad una?
hai provato a testarle una ad una?

provare a sostituirlo?hai un cavo da 40 pin IDE o SATA?

@icsnerdics ha scritto:
qualche consiglio per rimediare? cosa potrebbe sciogliere la plastica intorno alle piste così da potervi accedere?
fuoco?
acido nitrico?, occhio che mangia anche il rame, ma sopratutto non respirarlo..
lo trovi nei negozi per "artisti", ti fanno firmare un foglio e tu gli
dici che devi fare un'incisione, la chamano acqua forte... attento io
te lo suggerisco, poi ..azzi tuoi..

sicuramente è il metodo peggiore...quando hai tutti i fili scoperti, che te ne fai?
io non ti ho detto niente...

quelle che dici te non sono FFC.
i FFC sono piste fotoincise su film o materiale simile di cui ignoro la composizione.
grazie comunque.
avatar
icsnerdics
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.01.10
Numero di messaggi : 700
Località : Roma/Fermo
Occupazione/Hobby : multimediaengineering skateboarding l'uncinetto
Provincia (Città) : u' more. bone.
Impianto : /dev/null

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  icsnerdics il Gio Lug 08, 2010 10:35 pm

@geppetto_1955 ha scritto:Vedere piste -> Dare aiuto

Ciao

Geppetto

senza sembrare offensivo, se una persona sa cos'è un FFC sa anche rispondere e la condizione solitamente è anche inversa.

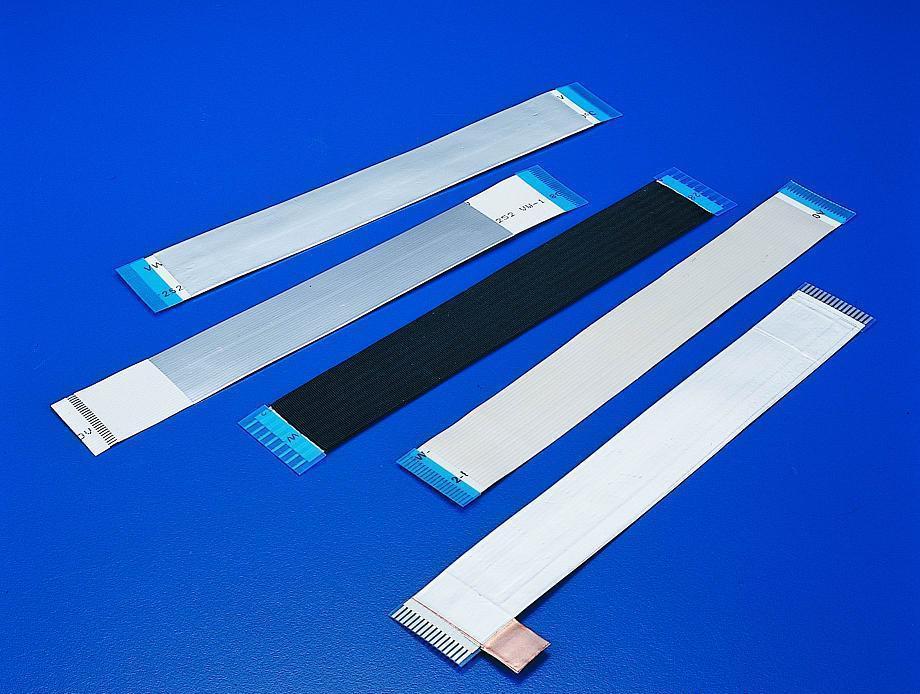

comunque sono simili a questi:

e no, non sono le "piattine" del pc, al massimo i connettori delle tastiere/touchpad/touchscreen nei laptop.
avatar
icsnerdics
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.01.10
Numero di messaggi : 700
Località : Roma/Fermo
Occupazione/Hobby : multimediaengineering skateboarding l'uncinetto
Provincia (Città) : u' more. bone.
Impianto : /dev/null

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  giovyy il Gio Lug 08, 2010 10:53 pm

Mi sembra che ho degli FFC da parte, da quanti pin ti serve??
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  icsnerdics il Gio Lug 08, 2010 11:04 pm

@giovyy ha scritto:Mi sembra che ho degli FFC da parte, da quanti pin ti serve??

quattro pin, non ho un calibro con me, ma penso siano da 0,5mm le piste.
comunque non credo mi serva sostituirlo per ora, domani proverò con della carta smeriglia fine e un quintale di flussante.
vediamo un po'.
avatar
icsnerdics
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.01.10
Numero di messaggi : 700
Località : Roma/Fermo
Occupazione/Hobby : multimediaengineering skateboarding l'uncinetto
Provincia (Città) : u' more. bone.
Impianto : /dev/null

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  giovyy il Gio Lug 08, 2010 11:11 pm

@icsnerdics ha scritto:
@giovyy ha scritto:Mi sembra che ho degli FFC da parte, da quanti pin ti serve??

quattro pin, non ho un calibro con me, ma penso siano da 0,5mm le piste.
comunque non credo mi serva sostituirlo per ora, domani proverò con della carta smeriglia fine e un quintale di flussante.
vediamo un po'.

Ok!
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  geppetto_1955 il Sab Lug 10, 2010 5:38 pm

@icsnerdics ha scritto:
@geppetto_1955 ha scritto:Vedere piste -> Dare aiuto
Ciao
Geppetto
senza sembrare offensivo, se una persona sa cos'è un FFC sa anche rispondere e la condizione solitamente è anche inversa.
comunque sono simili a questi:
cut...

No, non sei offensivo, ma poiche' quasi TUTTI i Flexible Flat Cable sono CUSTOM cioe' fatti "a misura" e su specifico progetto di *quell'apparecchiatura*, non posso darti un aiuto se non vedo che tipo, in che stato, che passo, quanti poli ecc... del tuo FFC.
Tieni presente che le piste (se sono in rame) di solito sono dello spessore di qualche decina di micron (17 - 34 max 100), quindi non mi pare sensato utilizzare la "carta smeriglio fine", al massimo posso suggerirti, (ma sarà difficile trovarlo) uno di quegli spazzolini in fibra di vetro che si usavano per "cancellare" i disegni fatti a china (un millennio fa....).
Decisamente da sconsigliare il ricorso ad acido nitrico, il quale, oltre ad essere PERICOLOSO, se va in giro per l'apparecchiatura può fare disastri, specialmente a lungo termine.
Il materiale di cui è fatto il supporto di solito è plastica, ma certi FFC sono fatti in KAPTON un materiale che sopporta molto bene il calore (si riconosce dal colore giallo-ocra) e si usa quando l'FFC deve essere saldato ad un supporto più rigido (PCS). Le colle che usano per accoppiare i due strati di solito sono acriliche, il che significa quasi impossibile da "scollare".
Poi ci sono tipi di FFC le cui piste sono in ossido di Argento, o addirittura (quelli low-cost) in pellicola di Carbonio, talmente sottili che se si "criccano" le piste, non c'è più nulla da fare, anche perché sono materiali non saldabili.
Per darti un'idea della complessità del lavoro di riparazione di un classico FFC (rame su plastica o Kapton) vedi qui:

http://knol.google.com/k/how-to-repair-damaged-flexible-flat-cable-from-lcd-displays#

Ecco perché ti chiedevo una foto del "TUO" FFC guasto, per poter esprimere un giudizio più consono.

Ciao e... auguri!

Geppetto

geppetto_1955
Novizio
Novizio

Data d'iscrizione : 08.07.10
Numero di messaggi : 3
Località : Milano
Impianto : Amplificatore X + Casse Y

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  icsnerdics il Sab Lug 10, 2010 9:29 pm

@geppetto_1955 ha scritto:
@icsnerdics ha scritto:
@geppetto_1955 ha scritto:Vedere piste -> Dare aiuto
Ciao
Geppetto
senza sembrare offensivo, se una persona sa cos'è un FFC sa anche rispondere e la condizione solitamente è anche inversa.
comunque sono simili a questi:
cut...

No, non sei offensivo, ma poiche' quasi TUTTI i Flexible Flat Cable sono CUSTOM cioe' fatti "a misura" e su specifico progetto di *quell'apparecchiatura*, non posso darti un aiuto se non vedo che tipo, in che stato, che passo, quanti poli ecc... del tuo FFC.
Tieni presente che le piste (se sono in rame) di solito sono dello spessore di qualche decina di micron (17 - 34 max 100), quindi non mi pare sensato utilizzare la "carta smeriglio fine", al massimo posso suggerirti, (ma sarà difficile trovarlo) uno di quegli spazzolini in fibra di vetro che si usavano per "cancellare" i disegni fatti a china (un millennio fa....).
Decisamente da sconsigliare il ricorso ad acido nitrico, il quale, oltre ad essere PERICOLOSO, se va in giro per l'apparecchiatura può fare disastri, specialmente a lungo termine.
Il materiale di cui è fatto il supporto di solito è plastica, ma certi FFC sono fatti in KAPTON un materiale che sopporta molto bene il calore (si riconosce dal colore giallo-ocra) e si usa quando l'FFC deve essere saldato ad un supporto più rigido (PCS). Le colle che usano per accoppiare i due strati di solito sono acriliche, il che significa quasi impossibile da "scollare".
Poi ci sono tipi di FFC le cui piste sono in ossido di Argento, o addirittura (quelli low-cost) in pellicola di Carbonio, talmente sottili che se si "criccano" le piste, non c'è più nulla da fare, anche perché sono materiali non saldabili.
Per darti un'idea della complessità del lavoro di riparazione di un classico FFC (rame su plastica o Kapton) vedi qui:

http://knol.google.com/k/how-to-repair-damaged-flexible-flat-cable-from-lcd-displays#

Ecco perché ti chiedevo una foto del "TUO" FFC guasto, per poter esprimere un giudizio più consono.

Ciao e... auguri!

Geppetto

grazie per la risposta, apprezzo il fatto che sei stato molto dettagliato e preciso, avevo intuito potesse essere Kapton dal colore, ora ho la conferma, ho già visto anche il sito per il reworking con hotbar, ovviamente non è a mia portata, a meno che qualcuno sappia se qualcuno a Roma lo faccia a prezzi umani, avevo anche sentito dei puntali in fibra di vetro, ora so anche da chi vengono utilizzati potrei provare nei negozi di belle arti.
grazie mille.
avatar
icsnerdics
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.01.10
Numero di messaggi : 700
Località : Roma/Fermo
Occupazione/Hobby : multimediaengineering skateboarding l'uncinetto
Provincia (Città) : u' more. bone.
Impianto : /dev/null

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  geppetto_1955 il Sab Lug 10, 2010 11:19 pm

[quote="icsnerdics"][quote="geppetto_1955"][quote="icsnerdics"]
@geppetto_1955 ha scritto:Vedere piste -> Dare aiuto
Ciao
cut...
grazie per la risposta,
cut....

Sono comunque curioso di vedere che tipo di FFC è il tuo: non mi posti una foto?

Buona notte e buona Domenica.

Geppetto

geppetto_1955
Novizio
Novizio

Data d'iscrizione : 08.07.10
Numero di messaggi : 3
Località : Milano
Impianto : Amplificatore X + Casse Y

Tornare in alto Andare in basso

Re: aiutino per Flat Flexible Cable

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
