IC per potenziometro

madqwerty ha scritto:
non ho capito se poi ne avevi preso uno in + lo sai che in questo frangente (unito ad un tuo inedito non-aiuto) potrei anche, forse, chi lo sa..
capitolare
invece di Udaley manco l'ombra..meglio, per chi si guadagna il codice bit a bit [

Ma vuoi che io non pensi al mio socio? Ne ho presi tre proprio con l'intenzione di fartene avere uno ...aspettavo gli encoder per fare un pacco solo con i max232, la eeprom e altre cosette per invogliarti a montare la mia pcb, visto che in settimana dovrei avere qualcosa di definitivo per le mani...e quando ne faccio una ce ne vuole poco a farne due.


@ Giovvy: OK per le foto (e lo schema se magari te lo ha mandato...). Non so che switching stai usando....ma quello che dici non fa altro che rinnovare la mia avversione per quel tipo di alimentazione...

Giovanni.

Giobax ha scritto:Ma vuoi che io non pensi al mio socio? Ne ho presi tre proprio con l'intenzione di fartene avere uno ...aspettavo gli encoder per fare un pacco solo con i max232, la eeprom e altre cosette per invogliarti a montare la mia pcb, visto che in settimana dovrei avere qualcosa di definitivo per le mani...e quando ne faccio una ce ne vuole poco a farne due.

un tesoro! anche a chiamarmi "socio"


Giovy hai già linkato questo coso? ha una faccia mica male

Ecco il LINK

30 euri, manco lo stagno ci compri
ma noi c'avèmo UDailey http://www.buildanamp.com/Single-Unmatched-LDRs-Single-LDR-unmatched.htm

madqwerty ha scritto:30 euri, manco lo stagno ci compri

E funziona anche bene..

Niente male affatto....considerando il costo.
Cmq direi che è un'altra conferma del fatto che siamo sulla buona strada:
1) anche lui utilizza quel tipo di encoder per il volume.
2) processore ATMEL ...diretto concorrente ai PIC di casa Microchip.
3) display 16x2.....identico per tutto a quelli del polacco
4) board separate con controllo degli ingressi come avevamo anche noi concordato fosse la cosa migliore.
5) chippettino controllato da SPI

Ottimo il prezzo...la "mia" con tutte le "feature" che ho previsto dovrebbe stare poco al disopra di quella cifra (ldr escluse e con acquisti oculati dei componenti...). Vedremo.

@Giovvy. Trovati il trasformatore che consiglia lui, con due secondari da 6 volts per tenere separate l parte digitale da quella analogica...vedo tutta la componentistica necessaria, perchè volerci a tutti i costi infilare uno switching? e poi dove? a monte del ponte? e da quanto? 12V se non di più? Con il risultato di avere i regolatori a 5V che si ritrovano a dover smaltire una Vdrop di 7 o 8V...
Trovati un trasformatorino e goditelo!

Giovanni.

Giobax ha scritto:
@Giovvy. Trovati il trasformatore che consiglia lui, con due secondari da 6 volts per tenere separate l parte digitale da quella analogica...vedo tutta la componentistica necessaria, perchè volerci a tutti i costi infilare uno switching? e poi dove? a monte del ponte? e da quanto? 12V se non di più? Con il risultato di avere i regolatori a 5V che si ritrovano a dover smaltire una Vdrop di 7 o 8V...
Trovati un trasformatorino e goditelo!

Giovanni.

Ho fatto solo una prova con lo switching, si accende, ma non suona..mentre con un lineare tutto perfetto!

Le porte per comunicare tramite SPI con il PGA2311 ne sono 4 vero? CS, SDI, SCLK, MUTE

giovyy ha scritto:Le porte per comunicare tramite SPI con il PGA2311 ne sono 4 vero? CS, SDI, SCLK, MUTE

Sono solo 3 Gio...il mute non fa parte dello SPI, è semplicemente una uscita che andando alta o bassa forza il PGA in MUTE. Nel protocollo SPI CS è il chip select (abilita la lettura scrittura sul chip desiderato), SDI è serial data input (li viaggiano le stringhe dei dati sincronizzate con il clock di SCLK.

Giovanni.

Grazie Giovanni.
Quindi il MUTE va anch'esso collegato al PIC, oltre all'SPI?

EDIT:

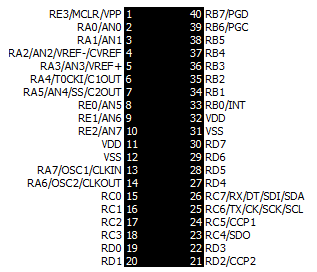

Prendendo in esempio il pic 16f917, dovrò collegare le seguenti porte al PGA:



PGA2311----->PIC16F917
CS------>????
SDI----->PIN 23 (o 26?)
SCLK---->PIN 25
MUTE--->PORTA SCELTA VIA SW

Grazie!

CS...scegli una porta tu e adatti il software ad usarla.
Lo SDI del PGA sullo SDO del PIC...e se ci fosse un feedback (ma non in questo caso ) lo SDO del PGA sullo SDI del PIC.
Mute...stessa cosa del cs...scegli dal software, devi solo guardare il ds del PGA e vedere se si attiva il "mute" con un uscita alta o bassa. Dallo schema vedo una resistenza di pullup...credo quindi di capire che se il pin di mute del pga sta "basso" sia attivo. Guarda il DS.

Giovanni

Thanks Giovanni!

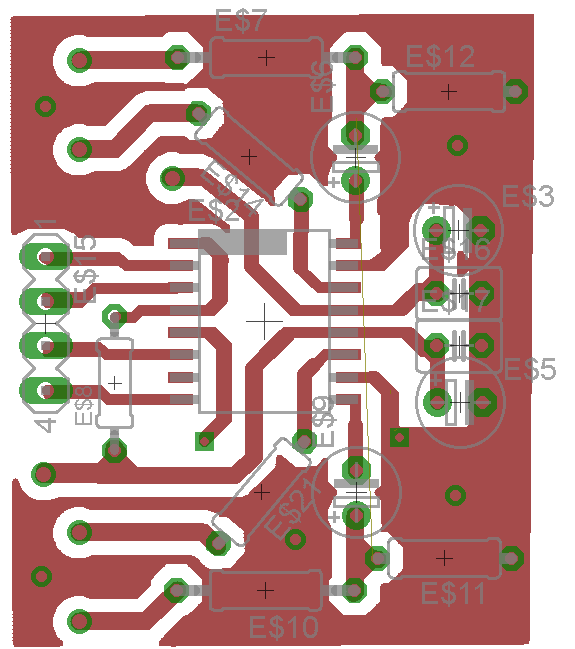

Questa pcb comprende solo il PGA, il PIC e la parte di alimentazione sarà su un altra pcb..

Questa invece, al contrario, contiene TUTTO meno che gli IC per il volume...solo la parte digitale!



quelle resistenze a 45° sono inguardabiliiiiiiiiiiiiiiiiiiiiii

Saldi componenti SMD? Sicuro, sicuro sicuro?

Giovanni

Ma vanno bene le piste così sottili? Rivedrò un pò quella pcb..
Penso di farcela..(anzi spero )

EDIT: questa va meglio?

Giobax SUPER-PROFESCIONAL !!!!!

Giovy, per le piste tieni presente che è tutta roba digitale, a bassa frequenza e bassa potenza, se appena appena riesce a farcela con fotoincisione+acido (che non gliele tronchi, ma immagino avrà fatto precedenti esperienze con altri progetti, sulla fattibilità )

e quoto Giobax, gli SMD sono rognosi proprio, non impossibili, ma serve esperienza e attrezzura, son piacevoli da saldare come un crampo al cù
se c'è un equivalente PTH passa a quello, subito se non c'è, azz puoi provare ad allargare le piazzole, in modo che la piazzola sotto fuoriesca dal pin sull'esterno, e poi darci un velo di stagno per coprire tutto (pin+piazzola) a fare contatto/tenuta, ma è un po' così un po' tanto

giovyy ha scritto:Ma vanno bene le piste così sottili? Rivedrò un pò quella pcb..
Penso di farcela..(anzi spero )

EDIT: questa va meglio?

Meglio. Ma guarda i 4 condensatori sul lato dx....SI SOVRAPPONGONO!
Ascolta Marco e allarga le piazzole sotto i pin dell' IC...non so quanto tu te la cavi con il saldatore (a meno che tu non abbia una stazione di saldatura ad aria per gli smd..) ma "non è un boccone da ghiotti" come si dice da queste parti. La prossima volta che ordini sample o li comperi....attento al "case"...IMHO i P-DIP saranno si da matusa....ma son tanto pratici!
Prevedi sempre un po' di spazio per i fori di fissaggio....non puoi andare avanti con la colla a caldo: foro di 3mm per la vite 3MA...testa o distanziatore che ne occupa circa 6. O almeno i distanziali adesivi. Attento poi che di una board poco più grossa di un francobollo non ci fai nulla...

Per le piste della mia non ci sono problemi, ho "stampato" in casa pcb con pste da 25 mils (millesimi di pollice) e queste sono tutte superiori a 50 mils. L'unico problema è ottenere un "master" (pellicola positiva) sufficentemente opaca, ma se non riesco con la stampante laser (come temo..) basta fare un salto in tipografia e con qualche euro me la cavo. Tu come procedi per le tue?

Giovanni.

Riguardo ai condensatori sulla dx ho usato quelli solo per il passo..mal che vada li cambio con quelli SMD (ho già fatto delle prove, i 1206 si saldano con un normale saldatore)..

Per la PCB, ora provo ad allargare le piazzole..il PGA era disponibile anche in P-DIP, ma sono fissato con gli SMD
Giobax, io non dispongo di bromografo, le pcb le faccio incidere da Inventiamo.net (Nino Catena)..

Grazie per i consigli!

PS: bella la tua PCB!

giovyy ha scritto:Riguardo ai condensatori sulla dx ho usato quelli solo per il passo..mal che vada li cambio con quelli SMD (ho già fatto delle prove, i 1206 si saldano con un normale saldatore)..

Per la PCB, ora provo ad allargare le piazzole..il PGA era disponibile anche in P-DIP, ma sono fissato con gli SMD
Giobax, io non dispongo di bromografo, le pcb le faccio incidere da Inventiamo.net (Nino Catena)..

Grazie per i consigli!

PS: bella la tua PCB!

Bene bene....in fondo prima o poi ci si deve convertire agli SMD...ma io che sono tradizionalista e conservatore preferisco...poi!
Il bromografo non serve...si tratta solo di una sorgente di luce ultravioletta. Si riesce a fotoincidere "domesticamente" semplicemente con una "cornice a giorno" e un piccolo neon UV. In mezz'ora hai la tua pcb pronta. I chimici li trovi nella mesticheria sottocasa...basta soo aggiungere della vetronite presensibilizzata. Un minitrapano da due lire e qualche punta fanno il resto.

Visto che Fidocad si difende bene? Pensa che Wasky già nel 2003 scriveva ottimi tutorial circa il suo utilizzo. A noi vecchietti piacciono le cose fatte a mano ( ) e...il primo amore non si scora mai!

Giovanni

giovyy ha scritto: Per la PCB, ora provo ad allargare le piazzole..il PGA era disponibile anche in P-DIP, ma sono fissato con gli SMD

quindi non è stato un errore ma una scelta precisa..
te stai FORE DE CAPA ! e ti va ancora bene che quel package smd non è troppo infame, ma non farai troppa strada in tal senso, senza attrezzatura specifica (e costosa) e una ottima manualità.. lascia stare, smd non è per smanettoni domestici dilettanti

Visto che Fidocad si difende bene? Pensa che Wasky già nel 2003 scriveva ottimi tutorial circa il suo utilizzo. A noi vecchietti piacciono le cose fatte a mano ( ) e...il primo amore non si scora mai!
Giovanni

in effetti non ho ancora provato a farci le pcb, ho provato invece a farci uno schema, e trovo che sia un'attività +masochista che scrivere codice asm

PGA2311

La PCB è precisa, non ci sono quelle imperfezioni che appaiono nell'immagine (sarà un problema di esportazione..)

ALIMENTATORE

Pomeriggio intero dedicato al progetto...

Realizzata la pcb doppia faccia:



la foto è fattà con il cellulare (immondizia cinese dual sim.....) ma il circuito stampato è venuto veramente bene.

Montati i componenti, mancano soltanto i connettori per le periferichei che avevo lasciato in ufficio..

Controllato tutto per benino, compresa la corrente dei led di retroilluminazione dell'lcd. Veloce stesura di un "programmino" per la prima verifica .....e PRIMO VAGITO!



.....e guardate la prima parola che ha detto! .

Bene bene. Domani si comincia a mettere insieme le routine di gestione di tutto il resto.

@madqwerty......porca miseria Marco...quel display ha un colore stupendo...ma quanto a luminostà non è il massimo...

Giovanni

Cumpà il display non sarà il max come luminosità
MA TU SPAKKI DIBBRUTTO !!!!

Tonnellate di
e grande fiesta per la neonata!!!!

madqwerty ha scritto:Cumpà il display non sarà il max come luminosità
MA TU SPAKKI DIBBRUTTO !!!!

Tonnellate di
e grande fiesta per la neonata!!!!

Grazie socio!
Dovevo finirla a tutti i costi...lunedì si ricomincia con il lavoro (schiena permettendo...) e quindi avrei avuto poco tempo da dedicare alla sua costruzione. A questo modo invece si tratta solo di scrivere il software, e quello si può fare anche lontano dalla "stanza dei giochi" che ho a casa dei miei.

Giovanni.

Giobax ha scritto:Pomeriggio intero dedicato al progetto...

Realizzata la pcb doppia faccia:



la foto è fattà con il cellulare (immondizia cinese dual sim.....) ma il circuito stampato è venuto veramente bene.

Montati i componenti, mancano soltanto i connettori per le periferichei che avevo lasciato in ufficio..

Controllato tutto per benino, compresa la corrente dei led di retroilluminazione dell'lcd. Veloce stesura di un "programmino" per la prima verifica .....e PRIMO VAGITO!



.....e guardate la prima parola che ha detto! .

Bene bene. Domani si comincia a mettere insieme le routine di gestione di tutto il resto.

@madqwerty......porca miseria Marco...quel display ha un colore stupendo...ma quanto a luminostà non è il massimo...

Giovanni

Complimenti!!!
