FOTOGRAFIE ALEPH DIY

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 12:38

Ciao a tutti, che ne dite di caricare le foto dei vostri lavori o lavorazioni con una breve descrizione?
per vedere quello che avete fatto e come lo avete fatto :-)

comincio con l'aleph 5, con il matching dei finali:

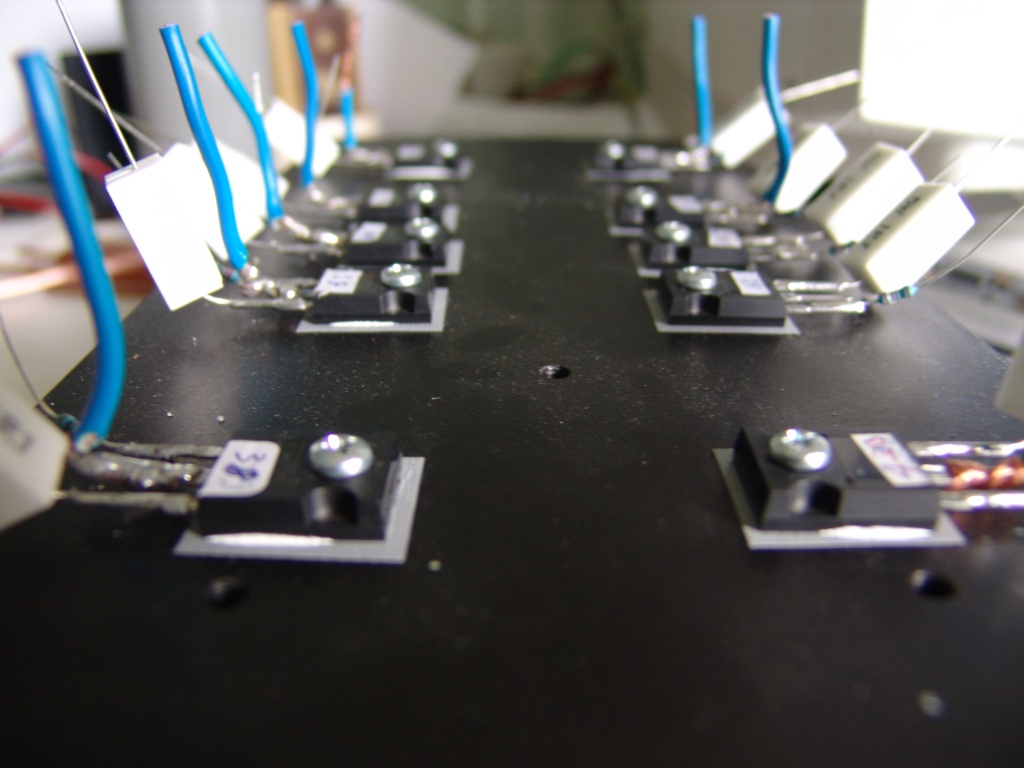

il montaggio sul dissipatore dei finali:



Ultima modifica di x84andrea il Ven 21 Mag 2010 - 12:50, modificato 1 volta
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 12:48

altre foto:



avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  diechirico il Ven 21 Mag 2010 - 13:00

bravissimo!!
avatar
diechirico
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.09.08
Numero di messaggi : 3913
Località : Guidonia - Roma
Occupazione/Hobby : Spettroscopista (diciamo così...)
Provincia (Città) : dipende dai giorni
Impianto : Marantz CD6000
Cambridge Audio azur 640A V.2
KEF Q1



Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 13:01

Una foto della costruzione del mobiletto:

l'assemblaggio:

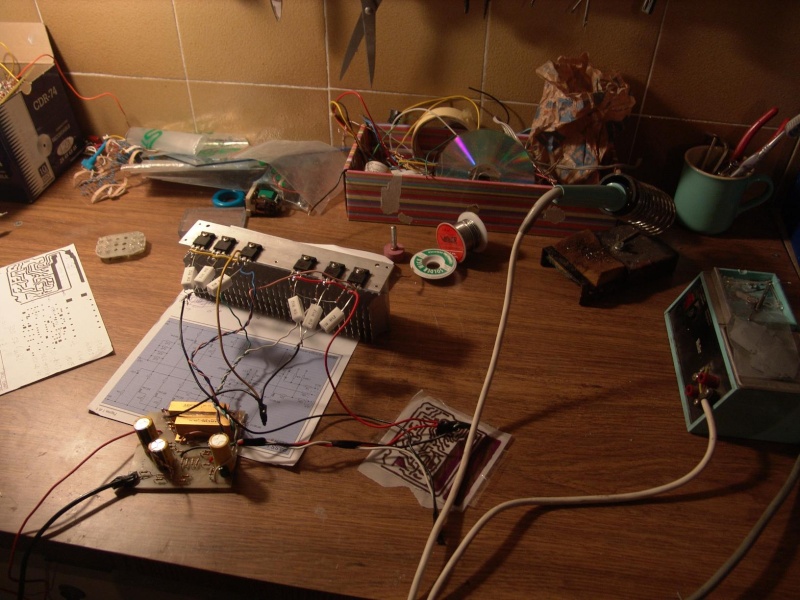

una prova:



la costruzione dello stampato:

avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 13:08

scusate per le differenze di grandezza delle immaggini.
il progetto è stato lungo, e le foto non sono in ordine cronologico. ora vi posto anche le foto del preliminare:


avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  piero7 il Ven 21 Mag 2010 - 13:29

Bel lavoro!! Oki
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  Barone Rosso il Ven 21 Mag 2010 - 13:34

Ottimo lavoro.
Se metti qualche riferimento tecnico tanto meglio.

[Penso che sia meglio aprire un topic per ogni progetto]

Spostato in t-progetti.
avatar
Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 13:54

infatti la mole è molta quindi meglio dividerli, ora cambio il titolo.

Il progetto è per un classe a da 60w, con tensioni di alim di +-34v e 3-4ampere di corrente di bias...
i finali dovevano essere 6 per canale, ma io ne ho messi 10 per avere un pò più di corrente e calore nel suono ad alta potenza.
il trasformatore è da 2kw i condensatori sono da 69000uf 50v accoppiati con 1uf 400v, c'è un sistema di soft start e un sistema per gestire le 4 ventole.
diciamo che è un amplificatore invernale, visto che dopo un pò si posso spegnere anche i termosifoni...
ancora non è finito, vorrei metterci due relè per staccare e attaccare le casse per evitare i thump iniziale e finale...
cosa altro volete sapere?
ciao a tutti
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  piero7 il Ven 21 Mag 2010 - 13:55

Non credo sia un progetto in classe T Cool

Orientativamente, su che cifre si va per una costruzione come la tua?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 14:13

è stato costruito in molti anni quindi non ho un idea precisa, ma cmq sull'ordine dei 500-600euro, ma calcola che all'epoca il trasformatore l'ho pagato quasi la metà di quanto costerebbe ora, i condensatori sono di surplus (via del mandrione a roma :-) ), i dissipatori li ho presi dall'america e sono venuti circa 20-30euro l'uno, i mosfet li ho presi su www.cselettronica.net a stecche e poi divisi tra amici, e i prezzi sono molto molto bassi (1euro l'uno quanto normalmente stanno 2-3euro...).
Sarebbe potuto costare di meno ma ho quasi raddoppiato tutto, tornando indietro lo farei in modo complietamente diverso, non esagerando su alcuni aspetti.
il peso è sull'ordine dei 30kg, diciamo che non è manegevole, ne tantomeno comodo...

P.S. c'è qualcuno che vuole fare un ordine su www.cselettronica.net? l'ordine minimo è 130euro è tipo un ingrosso devi prendere molti pezzi, ma i prezzi sono molto molto competitivi su alcuni prodotti!!!
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  piero7 il Ven 21 Mag 2010 - 14:40

Ho dato un'occhiata, hanno nulla per valvole ed alta tensione però...
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 14:45

non è un negozio per l'audio, ma puoi comprare tante cose più comuni, tipo resistenze, condensatori d'alim, transistor ecc ecc

P.S. avete visto come si fanno i pcb? :-)
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  Dreamflyer il Ven 21 Mag 2010 - 16:05

@x84andrea ha scritto:
P.S. avete visto come si fanno i pcb? :-)

Che bello scaldare il cloruro ferrico con il calore del caminetto, è molto intimo ... ma se ti cade una goccia sul quel bel bancaletto in marmo bianco Orrified Orrified Orrified ... mi sa che ti tocca scappare in quanto no lo pulisci più Wink

A parte gli scherzi, bravo, bella realizzazione !

Ciao
avatar
Dreamflyer
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Provincia (Città) : VR
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT


Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 16:13

effettivamente un pò incosciente sono stato, ma la vaschetta non perdeva, poi mi sono spostato. cmq meglio acido muriatico e acqua ossigenata!
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  madqwerty il Ven 21 Mag 2010 - 16:44

avevi fretta, quando hai messo l'acido vicino al caminetto? Very Happy

vivi complimenti!!!
un gran lavorone è evidente, e non solo in fase di assemblaggio.. Clap Clap Clap Clap Clap Clap
avatar
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  x84andrea il Ven 21 Mag 2010 - 17:42

ti assicuro che non sapevo in cosa mi stavo imbarcando... ora apro un altro post e vi faccio vedere l'aleph 2...
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: FOTOGRAFIE ALEPH DIY

Messaggio  maran il Ven 21 Mag 2010 - 18:00

alla faccia... Clap Clap Clap

Oki
avatar
maran
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.11.09
Numero di messaggi : 594
Località : Molise
Impianto : in firma

Tornare in alto Andare in basso

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
