Pi ONE... Work in progress....

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Pi ONE... Work in progress....

Messaggio  porfido il Sab 8 Mag 2010 - 14:06

Tiè, dopo mille domande al buon Vincè ed altre mille al buon Wayne Pahram di Pi-Speakers, si inizia con le PI-ONE...
Della serie Studio della casa americana, sono due BR da 23lt circa con efficenza di circa 95db 1w/1m....
Dovendo abbinarle ai due sub a tromba che ho costruito tempo fa, le ho preferite alle Pi-TWO che scendono sicuramente più in basso, ma offrono una gamma media meno lineare....
Il buon Wayne è disponibilissimo (una sorta di Vincenzo americano.... ) e consiglia addirittura l'acquisto altrove dei componenti dei suoi kit se gli acquirenti sono ad esempio europei e dovrebbero quindi accollarsi alte spese di trasporto dagli USA, ma fornisce dettagliatissimi piani dei suoi progetti (da non diffondere indiscriminatamente, OVVIAMENTE!)....
Ciò che mi attizzava delle ONE è anche l'aspetto "vintage" e l'approccio minimalista del filtro del 1°ordine che taglia gli AP di cui si compongono....

Il tweeter (Vifa DX25-TG):


http://www.parts-express.com/pdf/264-1020s.pdf

Il woofer (Eminence Alpha8A):



http://www.parts-express.com/pdf/290-401s.pdf

Il filtro del 1°ordine:


Ho preferito usare un mostruoso cap russo K75-10 ed un'induttanza in aria con filo da 1,4mm e res da 0,19ohm....
Le MOX vanno a formare una res da 16ohm in parallelo al TW....

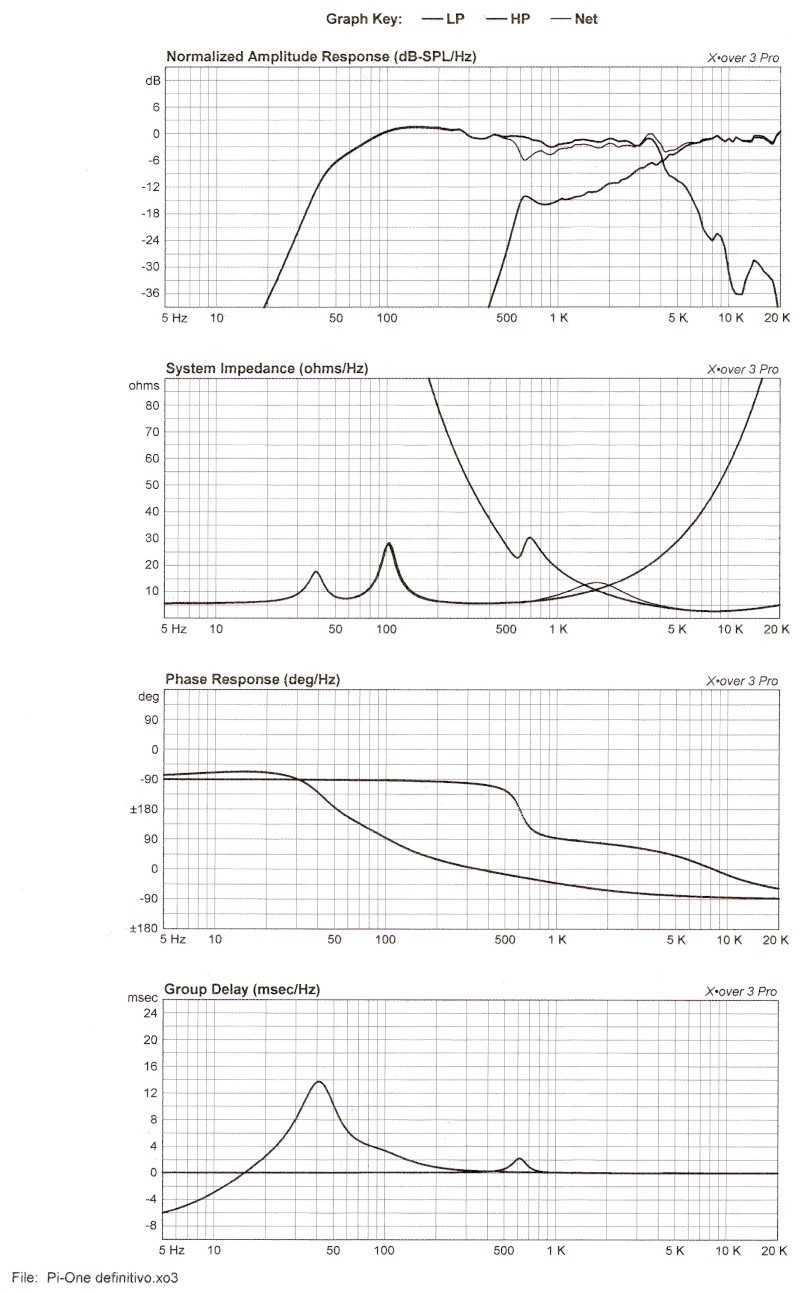

Ecco una simulazione casalinga (da prendere con le pinze) di quella che potrebbe essere la risposta del sistema:



Il progetto originale prevedeva l'utilizzo di MDF da 16mm, ho preferito usare quello da 19mm:



La spesa complessiva è decisamente in classe T:

TW, induttanze, cavi, tubi BR e res da audiokit: 90 euri consegnati a casa
woofer eminence: 80 euri consegnati dalla Francia
caps dall'Ucraina: 10 euro
fonoassorbente (due strati di filtro per cappe solo su 3 lati), colla, spine e catrame: 6-7 euro
mdf da 19mm tagliato al Brico: una ventina di euro
per la finitura esterna, bè, dipende....




Seguono le bestemmie finali di assemblaggio....
Alla prossima puntata!


Ultima modifica di porfido il Sab 8 Mag 2010 - 15:43, modificato 2 volte
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  dtraina il Sab 8 Mag 2010 - 14:10

... mi piacciono i post che ti lasciano con la suspance !!!

Ciao
Davide
avatar
dtraina
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 04.05.09
Numero di messaggi : 1791
Località : Albenga (SV)
Impianto : da pianto

http://macelloindustriale@blogspot.com

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  madqwerty il Sab 8 Mag 2010 - 14:24

apperò! complimenti a te, e anche a Wayne Smile
un altro pazzo che usa quegli improponibili K75-10 Hehe
( http://www.tforumhifi.com/diy-amplificatori-f57/pre-cascode-fds-t5392-30.htm#129258 )
avatar
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  Massimo il Sab 8 Mag 2010 - 14:25

Bravo porfido, mannaggia ad avere un pò di tempo libero, invece non sò più dove sbattere la testa.
Hai anche un link dove ci sono impressioni di ascolto? Mi piace, sembra un progetto semplice.
Spesa complessiva?
Ciao
avatar
Massimo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 05.02.08
Numero di messaggi : 1999
Località : Porto Potenza Picena
Provincia (Città) : Macerata
Impianto : VOLUMIO + UDOO + Alimentatore mael modifica Maurarte Dac AKM4399 usb alimentata a batteria - Marantz pm ki pearl lite, Kef ls 50 , Pince cable

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Sab 8 Mag 2010 - 15:44

@madqwerty ha scritto:apperò! complimenti a te, e anche a Wayne Smile
un altro pazzo che usa quegli improponibili K75-10 Hehe
( http://www.tforumhifi.com/diy-amplificatori-f57/pre-cascode-fds-t5392-30.htm#129258 )

Però, dì la verità: ma quanto sono belli?
Enormi e verdi! Troppo soviet!
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Sab 8 Mag 2010 - 15:48

@Massimo ha scritto:Bravo porfido, mannaggia ad avere un pò di tempo libero, invece non sò più dove sbattere la testa.
Hai anche un link dove ci sono impressioni di ascolto? Mi piace, sembra un progetto semplice.
Spesa complessiva?
Ciao

Ho aggiunto la lista spesa nel primo post!
Qualcosa in rete si trova, ma non troppo, però Pi-Speakers ha un forum dedicato molto ricco su Audioroundtable:

http://www.audioroundtable.com/forum/index.php?t=thread&frm_id=33
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  madqwerty il Sab 8 Mag 2010 - 19:47

@porfido ha scritto:
@madqwerty ha scritto:apperò! complimenti a te, e anche a Wayne Smile
un altro pazzo che usa quegli improponibili K75-10 Hehe
( http://www.tforumhifi.com/diy-amplificatori-f57/pre-cascode-fds-t5392-30.htm#129258 )
Però, dì la verità: ma quanto sono belli?
Enormi e verdi! Troppo soviet!
rulez! Hehe
poi tra l'altro i miei son da 6.8uF , i tuoi da 10 saranno ancora + enormemente esagerati Cool
han di buono che se non fungono a dovere,
puoi tirarli dietro a qualche amico antipatico, e in quel caso l'ottimo funzionamento è assicurato Hehe Hehe

mi son venuti in mente quando si parlava di 3020, e dell'ipotesi che i C di ingresso captassero i disturbi RF,
chissà se questa corazzona metallica di cui dispongono possa essere utile alla causa.. I see
avatar
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 9 Mag 2010 - 13:11

@madqwerty ha scritto:
mi son venuti in mente quando si parlava di 3020, e dell'ipotesi che i C di ingresso captassero i disturbi RF,
chissà se questa corazzona metallica di cui dispongono possa essere utile alla causa.. I see

Magari per una certa parte sì! Di certo, il metallo è anche discretamente spesso....
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 23 Mag 2010 - 16:11

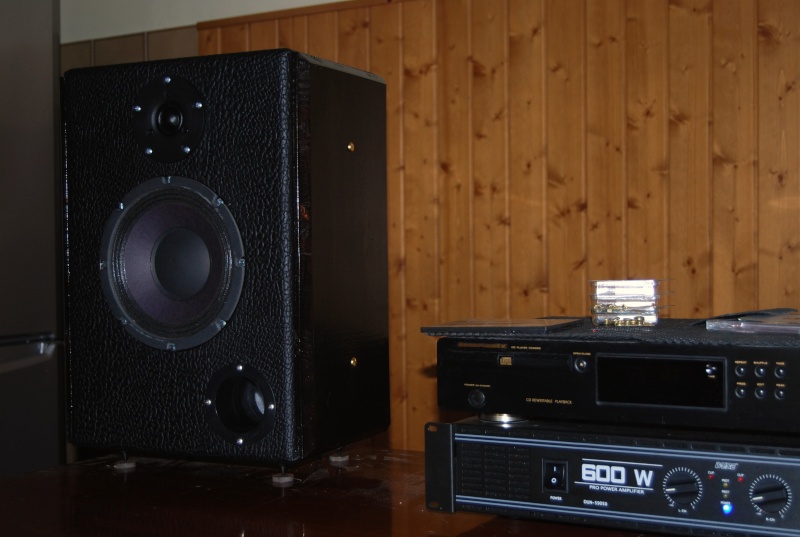

Tiè, terzo giorno di rodaggio delle Pi in taverna...
L'aspetto esteriore è abbastanza una cagata, ma il suono non mi dispiace affatto, per ora, ma mi riservo di non ascoltarle seriamente prima di una buona settimana di rodaggio continuo....







Grazie di cuore a Wayne Parham, Vincenzo ed il mitico Waskyno!
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  bonghittu il Dom 23 Mag 2010 - 16:37

@porfido ha scritto:
L'aspetto esteriore è abbastanza una cagata,

A me non dispiace nemmeno l'aspetto
esterno. Restiamo in attesa delle "doti"
musicali..Smile
avatar
bonghittu
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.04.09
Numero di messaggi : 3517
Località : Mammarranca River (CA)
Impianto :
Spoiler:
LG BP125 - SuperPro 707 + NAD C350 + Mosscade 502




Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 23 Mag 2010 - 20:30

Iuston, ui ev e problem....
'Sti cazzi, 95db son 95db....
Collegando il 2024 alle pi-one ed il dune ai subbi da 93db, anche con i pot del dune e del filtro elettronico al massimo, col volume della sorgente a livelli accettabili, le pi coprono eccessivamente i subbi....
Considerando che il Dune collegato al cd senza controllo volume, con i propri pot a metà, con 'sti subbi mi fa tremare i bicchieri dentro l'armadio chiuso....
O abbasso il guadagno al 2024, o mi compro un altro dune e ne metto due a ponte, uno per sub....
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  nicommush il Dom 23 Mag 2010 - 20:36

esteticamente non son mica male come dici tu... spero ne resterai soddisfato.

se puoi posta una foto coi subbi così vediamo il sistema completo.
avatar
nicommush
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.02.10
Numero di messaggi : 898
Località : ---
Impianto : ---

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  dtraina il Dom 23 Mag 2010 - 20:39

... e compralo sto Dune ...

Laughing Laughing Laughing Laughing Laughing
avatar
dtraina
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 04.05.09
Numero di messaggi : 1791
Località : Albenga (SV)
Impianto : da pianto

http://macelloindustriale@blogspot.com

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  bonghittu il Dom 23 Mag 2010 - 20:52

@porfido ha scritto:Iuston, ui ev e problem....

Potrebbe bastare un pre con il ta2024 settato come
finale. Come hai impostato il taglio sul sub?
avatar
bonghittu
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.04.09
Numero di messaggi : 3517
Località : Mammarranca River (CA)
Impianto :
Spoiler:
LG BP125 - SuperPro 707 + NAD C350 + Mosscade 502




Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 23 Mag 2010 - 22:07

@nicommush ha scritto:esteticamente non son mica male come dici tu... spero ne resterai soddisfato.

se puoi posta una foto coi subbi così vediamo il sistema completo.

Appena sistemo tutto decentemente, non mancherò!
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 23 Mag 2010 - 22:07

@dtraina ha scritto:... e compralo sto Dune ...

Laughing Laughing Laughing Laughing Laughing

Quasi, quasi....

PAUER!
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Dom 23 Mag 2010 - 22:10

@bonghittu ha scritto:
@porfido ha scritto:Iuston, ui ev e problem....

Potrebbe bastare un pre con il ta2024 settato come
finale. Come hai impostato il taglio sul sub?

Eh, ma allora dovrei sdoppiare le uscite alla sorgente....
E gli sdoppiatori che vedo in giro me fanno un pò schifo....
Volevo usare il pre valvolare con doppia uscita a monte di entrambi, vedremo....
Per ora, i subbi sono tagliati a 70hz con un boost di 3db a 30hz, ma devo raffinare il tutto e ci perderò mesi, credo....
Spero mi venga in aiuto la Emu Tracker con il microfono Behringer in arrivo....
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Lun 24 Mag 2010 - 15:07

Minchia, che botte 'sti arnesi!
Il 2024 tira certe legnate mica da ridere....
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  Alessandro LXIV il Lun 24 Mag 2010 - 15:30

Io aspetto con ansia una bella recensione con la R maiuscola, i diffusori ad alta efficienza, a detta di Vincenzo, sembrano essere l'approdo definitivo delle orecchie.

Alessandro LXIV
Membro classe oro
Membro classe oro

Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  Tfan il Ven 11 Giu 2010 - 14:12

qualche novità??? sto pensando seriamente di costruirmi lo stesso diffusore...

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  piero7 il Ven 11 Giu 2010 - 14:44

@Tfan ha scritto:qualche novità??? sto pensando seriamente di costruirmi lo stesso diffusore...

prendi CHF di questo mese mattè Oki
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  porfido il Ven 11 Giu 2010 - 17:09

@Tfan ha scritto:qualche novità??? sto pensando seriamente di costruirmi lo stesso diffusore...

Personalmente, penso che non mollerò molto presto 'sti arnesi.... Smile
Carattere "deciso", efficenza da vendere e... come potrei dire... "aperti" davvero.... Smile
Non si scompongono e mantengono coerenza e piacevolezza d'ascolto sempre, secondo me, anche se godono di una personalità ben definita....
Notevole 'sto tweeter, cacchius!
Di certo non li userei senza sub, come diffusori unici andrei sui Pi-2 o ancora meglio Pi-2 Tower....


P.S. Penso e ripenso alle Pi-4 come quelle di Vincenzo.....
Dribbling
avatar
porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  bonghittu il Ven 11 Giu 2010 - 17:16

@porfido ha scritto:
P.S. Penso e ripenso alle Pi-4 come quelle di Vincenzo.....
Dribbling

Che siano i veri t-diffusori?

Prezzo "affordable", qualità e capacità di lavorare
con basse potenze....Smile
avatar
bonghittu
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.04.09
Numero di messaggi : 3517
Località : Mammarranca River (CA)
Impianto :
Spoiler:
LG BP125 - SuperPro 707 + NAD C350 + Mosscade 502




Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  Tfan il Ven 11 Giu 2010 - 17:25

io le vorrei abbinare ad un integrato surettina tweakkata+prefet mkII, per avere un secondo impianto in camera da letto senza però troppi ingombri.. veramente ero più interessato alle PI two per via del woofer... dove posso vedere i grafici di PI one e two tanto per farmi un idea..

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  schwantz34 il Ven 11 Giu 2010 - 17:26

scusate , il crossover delle pigreco di che ordine è ?
avatar
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15512
Località : Caerdydd
Provincia (Città) : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Tornare in alto Andare in basso

Re: Pi ONE... Work in progress....

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
