Re: nuovo progetto: ampli con valvole 1625

il Gio 8 Apr 2010 - 21:55
Se ne hai una... legge di ohm V=RxI e ti calcoli una resistenza di caduta. I=0,15A
Prima raddrizza e livella!!!
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:32
CIAO a tutti! Finalmente oggi ho alzato la levetta dell'accensione!

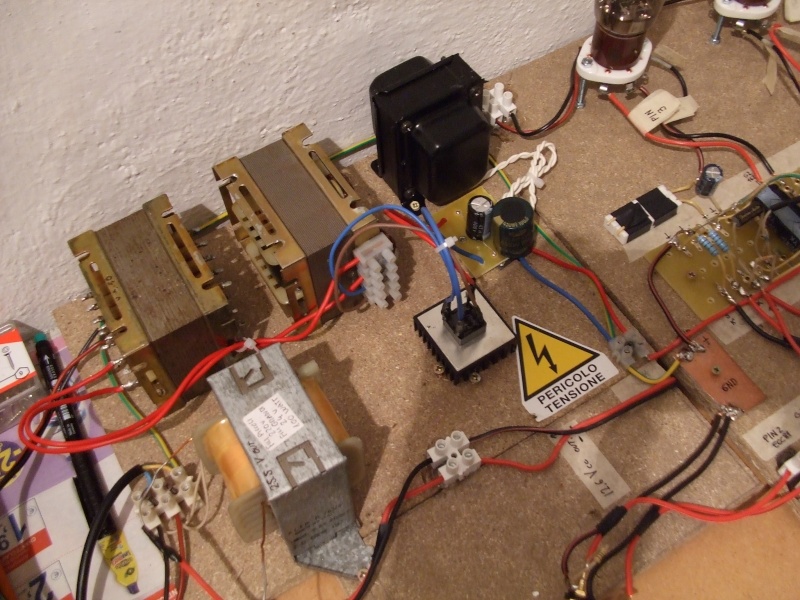

Queste sono le immagini dell'"ampli" montato per ora su una tavolaccia di legno. Non conoscendo il risultato finale non avevo voglia di mettermi a bucare contenitori, verniciare...ci penserò quando ne avrò voglia. Per adesso se ne sta in cantina. Riassuntino:
i 2 trafi in alto a sx sono collegati in modo da alzare la tensione: il secondario del primo va sul primario del secondo. A dx c'è l'induttanza nera di novarria, in basso il trasfo per i filamenti. I TU sono quelli che mi sono costruito io, configurati in SE e con gap default (i trasfi se hanno bisogno di essere "gappati" sennò vanno in saturazione). Il resto non lo commento, è pari pari allo schema che ho già messo. gli altoparlanti sono i primi che ho trovato in cantina.
Ho attaccato alla corrente e acceso il cd player portatile economico (volevate che collegassi subito delle casse serie per poi magari vederle friggere?).
SUONA!!!! è la cosa più bella è che i TU di mia produzione vanno che è una meraviglia!

Unica pecca, il volume non è altissimo, ho misurato la tensione in uscita dall'alimentatore (ricordate che mi lamentavo che a vuoto era di 430 volt?) che è scesa a 170 volt.
Provo ad indovinare: è colpa della coppia di trasfi che innalza la tensione?






avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:36
hahahaha si tu sei pericolosissimo!!! Laughing

MA AVVOLGI UN TRASFORMATORE COME CRISTO COMANDA, visto che te lo puoi fare da te!!!

Marco, mi hai fatto scombisciare!!!! Laughing Laughing Laughing Laughing
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:37
azzo cosa ho fatto stavolta?
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:42
hai messo due trafi capo a capo vero? Solo che non son della potenza giusta e la tensione sotto carico e calata a 170v.

Compra o avvolgiti un trafo della potenza necessaria e risolvi Smile
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:44
si era come prevedevo! adesso, che so che tutto funziona, posso cambiare il trasfo dell'alimentazione!
che dovrà avere potenza maggiore, la tensione invece rimane sempre 255 volt giusto? (255*1.37=350)
tu in casa non hai niente?
avatar
Smanetton
Membro classe argento
Membro classe argento
Data d'iscrizione : 30.08.08
Numero di messaggi : 2843
Località : Torino
Occupazione/Hobby : Troooppo interessanti!
Provincia (Città) : Torino
Impianto : Nel campo centrale: PC, WaveIo+Audio-gd NFB-12, Notsobad A2x-pro (TA2024 al top!), Mission 780. Nei campi laterali: altri campioni Tripath.

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:47
@marcoacqui ha scritto:CIAO a tutti! Finalmente oggi ho alzato la levetta dell'accensione!
Queste sono le immagini dell'"ampli" montato per ora su una tavolaccia di legno.
Clap Clap Clap Clap Clap Clap
Ok Ok Ok Ok Ok
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 14:48
ciao smanettton!quanto tempo!!1
Tfan
Membro classe argento
Membro classe argento
Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 15:43
complimentoni!!! bel lavoro! Ok Ok
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 15:47
grazie! la soddisfazione più grande sono i trasformatori di uscita, avvolti completamente a mano! per arrivare alle foto che vedete ci ho messo 5 mesi di lavoro!
avatar
madqwerty
Moderatore
Moderatore
Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 16:00
olè olè !
dai, al prossimo mìting turinèis facciamo un testa a testa col finale a tubi di Shantim! Cool
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 16:04
@marcoacqui ha scritto:si era come prevedevo! adesso, che so che tutto funziona, posso cambiare il trasfo dell'alimentazione!
che dovrà avere potenza maggiore, la tensione invece rimane sempre 255 volt giusto? (255*1.37=350)
tu in casa non hai niente?

ma tu chi? Io? No, che faccio colleziono trafi d'alimentazione? Very Happy

ATTIENITI ALLO SCHEMA E NON ANDARE DI CAPA TUA!!!

So soddisfazioni che solo l'autocostruzione ti può dare, eh marco? Wink
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 18:02
certo una giornata insieme la possiamo passare a sentire le nostre bestie! però devo cambiare quel trasformatore di alimentazione!
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:02
me ne ero dimenticato: nessun ronzio percepibile, neppure mettendo l'orecchio sull'altoparlante! non è male per essere la prima accensione no? Very Happy
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:06
BRAVO MARCO!!!
Adesso cerchiamo un trasfo di alimentazione serio...
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:07
@marcoacqui ha scritto:me ne ero dimenticato: nessun ronzio percepibile, neppure mettendo l'orecchio sull'altoparlante! non è male per essere la prima accensione no? Very Happy

è prematuro dirlo marco, mo che lo chiudi e non avrai tutto quello spazio a disposizione ...
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:07
@ maurizio: si si si aiuto! Very Happy Very Happy Very Happy


Ultima modifica di marcoacqui il Ven 9 Apr 2010 - 20:09, modificato 1 volta
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:08
a piè, non portiamo sfiga!!! Laughing Laughing Laughing Laughing Laughing Laughing Laughing
avatar
florin
Membro classe argento
Membro classe argento
Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Re: nuovo progetto: ampli con valvole 1625

il Ven 9 Apr 2010 - 20:16
@marcoacqui ha scritto:me ne ero dimenticato: nessun ronzio percepibile, neppure mettendo l'orecchio sull'altoparlante! non è male per essere la prima accensione no? Very Happy

Clap Clap Clap Clap Clap Clap Clap Clap Clap
gabysound
Novizio
Novizio
Data d'iscrizione : 06.02.10
Numero di messaggi : 15
Località : lignano-ud
Impianto : lettore cd denon modificato
pre totem pole di 6ns7 mio
finale se ecc81-6as7 mio
monovia fe206e spiral horn
http://audio-hobby.jimdo.com/

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 10:26
ciao Marco sto osservando il lavoro .....bene complimenti!! Però io ti avevo avvisato che la storia dei due trasformatori montati al contrario non avrebbe funzionato...Quel discorso lo potresti fare (approssimativamente) se devi alimentare un ampli con assorbimento di 40 - 50 ma.Comunque sul tavolaccio di solito non si riscontrano grossi problemi di ronzio anche perchè i componenti sono larghi tra loro e i rumori da campo elettromagnetico sono in qualche modo "attenuati dalla disposizione" che hai adottato ma sta attento quando metterai tutto nel contenitore Wink
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 10:41
ciao gaby, non avevo dimenticato quello che mi avevi detto sui due trasformatori... il progetto era un pò alla cieca perchè non sapevo se i trasformatori di uscita fossero all'altezza, ho dovuto affrontare altre spese ed è per questo che ho usato quei due ferri (che mi sono stati regalati) Adesso che tutto sembra funzionare bene, penserò a mettere un trasformatore serio, di avvolgerlo in casa non ne ho molta voglia...e tempo...
prima di inscatolare tutto volevo fare anche delle modifiche, magari col vostro aiuto, per tentare di migliorare il circuito. Però prima devo sostiutire quel trasformatore...
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 12:59
mentre aspetto dritte sul trasfo:
sul datasheet della ECC81 c'è scritto che è necessario usare un circuito per limitare il picco di corrente iniziale sui filamenti.

""Please note that, in case of serial supply, a current limiting device must be inserted in the heater circuit for limiting the current when switching on. ""
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 14:09
@marcoacqui ha scritto:mentre aspetto dritte sul trasfo:
sul datasheet della ECC81 c'è scritto che è necessario usare un circuito per limitare il picco di corrente iniziale sui filamenti.

""Please note that, in case of serial supply, a current limiting device must be inserted in the heater circuit for limiting the current when switching on. ""

marco, ma se tu vuoi fare le cose ad capocchiam, te servono 12 volts ed invece usi un trafo a 25 costringendoti e metterle in serie, con chi te la prendi? Vuoi complicarti ulteriormente la vita? Prendi quei 25 volts, ponte+condensatori, LM317 in corrente, dissipatore abbondante visto che 25 volts da tagliare a 12 so tanti, ed alimenti la ECC81 in CC ed il regolatore configurato in corrente farà salire la tensione piano piano...
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 14:20
Per il trasfo ti consiglio di telefonare a Raoli e vedere quanto te lo mette. Con l'occasione ti coinviene inserire anche la tensione per i filamenti...
http://www.raoli.it/
Attualmente è uno dei pochi in Italia di cui mi fido.
avatar
marcoacqui
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia (Città) : variabile
Impianto : vedi firma!

Re: nuovo progetto: ampli con valvole 1625

il Sab 10 Apr 2010 - 19:02
ok, dimmi se questi dati vanno bene:

PRIMARIO 220 V

SECONDARIO 255 VOLT 200mA
SECONDARIO 12.6 VOLT 2 AMPERE
Vedere l'argomento precedenteTornare in altoVedere l'argomento seguente
Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
