Un DAC per il T-AMP (DAC LAMPUCERA)

Pagina 1 di 4 1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Mer 27 Ago 2008 - 21:33

Lo sto ascoltando in questo momento con la sure modificata e due opa627 su adattatore. E' il secondo DAC che ho acquistato da Lawrence, questa combinazione magica tra opamp e DAC e' quella che ci vuole per il TA2024. Sicuramente ce ne saranno altre, ma su questa non ho dubbi. Grande dettaglio ma assenza totale di metallo, equilibrio su tutta la gamma e notevole soundstage. Non usatelo al di sopra dei 48kHz (e del resto non e' praticamente mai necessario farlo).

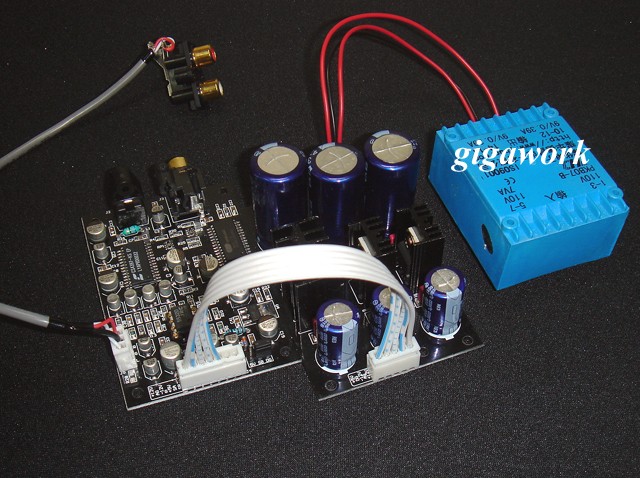

Questo piccolo grande DAC non vi deludera', specie se lo usate con un paio di OPA627BP. Ormai sono introvabili, sono in attesa di ricevere il prototipo dell'OPA827, il loro successore, ma se ne parlera' a meta' settembre.

http://cgi.ebay.com/24bit-192KHz-DAC-DIY-KIT-FULL-ASSEMBLED-KIT_W0QQitemZ330264717456QQihZ014QQcategoryZ14978QQssPageNameZWDVWQQrdZ1QQcmdZViewItem

Ce l'ho da qualche mese, ma finora l'avevo tenuto collegato al lettore che tengo sul comodino, ormai sara' fisso sulla Sure. Eric Clapton e' qui con me e sta suonando Unplugged con la sua band. E pensare che l'avevo preso come DAC da comodino e l'ho ascoltato per mesi solo con l'ampli per cuffie di NE...

Non lasciatevi ingannare dalle dimensioni, i componenti sono tutti SMD e di qualita', per questo e' "piccolino". Non ho ritenuto necessario sostituire l'alimentatore "di serie" con un toroide, ma ovviamente anche quello e' un possibile upgrade. Cio' detto, basta semplicemente trovargli un contenitore (i connettori inclusi sono gia' molto buoni) ed e' gia' pronto.




Moderatore
Se il link non dovesse funzionare andare direttamente al link del venditore
http://stores.shop.ebay.com/Laws-Audio


Ultima modifica di nd1967 il Ven 27 Feb 2009 - 12:37, modificato 2 volte (Ragione : Modificato titolo: aggiunto DAC LAMPUCERA)

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Sab 25 Ott 2008 - 19:20

Ho scoperto una cosa importante su questo DAC, queste unita' sono state messe in circolazione ad un prezzo molto basso perche' presentano un errore di progettazione. Non accettano i segnali maggiori di 48KHz.

L'errore e' rimediabilissimo, basta sollevare il piedino del CS4397 e collegarlo a quello dell'altro chip come nella figura che vedete.



Ovviamente ci vuole un po' di esperienza per fare una cosa del genere, ma non e' difficilissimo. In ogni caso, non appena ho ricollegato il dac al mio pc dopo questa modifica, ho settato le impostazioni della frequenza di campionamento dell'uscita digitale della mia Audigy2 da 48 a 96KHz ed ho notato un ulteriore miglioramento del suono, anche se in teoria nulla sarebbe dovuto cambiare suonando un CD. In effetti prima della modifica, impostando quel valore non produceva che rumore...

In teoria il chip sarebbe in grado di arrivare a 192 KHz, ma questo richiederebbe una modifica ancora piu' complessa, per cui me lo tengo cosi' com'e',

La qualita' di questo DAC anonimo e' assolutamente incredibile, mi fa venire i brividi, anni luce dagli altri. Vi assicuro che non mi sbilancio facilmente quando si parla di Hi-Fi, ma forse ve ne sarete gia' accorti.

Non pensavo lo avessero scoperto in molti, e invece...

http://www.lampizator.eu/LAMPIZATOR/LAMPUCERA/CD%20DAC%20Lampucera%20lampizator.html

http://www.diyaudio.com/forums/showthread.php?postid=1540911#post1540911

http://theartofsound.net/forum/showthread.php?t=315

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  robertor il Gio 30 Ott 2008 - 9:15

a parte gli opamp hai modificato qualcos'altro alla lampizator(condensatori vari)oppure no?

robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Gio 30 Ott 2008 - 15:03

No. Solo la modifica per i 96KHz e la sosstituzione degli opamp.

Ciao

P.

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  Ospite il Dom 11 Gen 2009 - 11:05

Ciao

Se posso permettermi di dare un consiglio...:

Meglio lasciar perdere i costosi e non-troppo-bensuonanti 627, e procurarsi direttamente qualcosa di più recente, più performante e più musicale, come l' AD8599 (che è doppio quindi ci vuole un Browndog SMD) o l' OPA211 (che è singolo quindi ci vuole un Browndog doppio-SMD). L' OPA827 che ora è assolutamente disponibile (pure lui solo SMD), va bene ma peggio dei precedenti.


Nel mio Super Pro 707 (DAC eccellente a mio giudizio) i migliori opamp, associati al chip CS4398, sono stati: OPA211, AD8599, LT1028, AD797.

Ospite
Ospite


Tornare in alto Andare in basso

DAC LAMPUCERA

Messaggio  nd1967 il Ven 27 Feb 2009 - 10:28

@pincellone ha scritto:
Non lasciatevi ingannare dalle dimensioni, i componenti sono tutti SMD e di qualita', per questo e' "piccolino". Non ho ritenuto necessario sostituire l'alimentatore "di serie" con un toroide, ma ovviamente anche quello e' un possibile upgrade. Cio' detto, basta semplicemente trovargli un contenitore (i connettori inclusi sono gia' molto buoni) ed e' gia' pronto.


Della serie... il Tramonte continua a fare domande deficenti.

Faccio due domandine veloci.

Mi è arrivato il DAC in questione

1) Il filo con i connettori RCA è bianco-rosso-nero al posto che giallo-rosso-nero. (vedi foto)
Immagino che bianco e rosso vadano sui due RCA, mentre il nero vada nel collegamento tra i due RCA.
Giusto?

2) Il filo che collega alimentatore alla presa ha due fili piuttosto sottili (sono quelli bianco rosso a sinsitra delle foto)
Vanno bene o sono da sostituire?

Qualsiasi ulteriore infomrazione è gradita Wink

Grazie mille

_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]

nd1967
Moderatore
Moderatore

Data d'iscrizione : 04.02.08
Numero di messaggi : 12803
Località : Cavaion Veronese (VR)
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Provincia (Città) : Verona
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX



http://www.google.com/+AndreaTramonte

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  ANTONIO55 il Ven 27 Feb 2009 - 11:02

@nd1967 ha scritto:
Faccio due domandine veloci.

1) Giusto
Evidentemente avevano finito il filo bianco. Very Happy

2) Dato il basso assorbimento del Dac i fili sono dimensionati correttamente.

Antonio

ANTONIO55
Appassionato
Appassionato

Data d'iscrizione : 28.02.08
Numero di messaggi : 325
Località : Roma
Occupazione/Hobby : Impiegato non fannullone/Hi-Fi
Provincia (Città) : Ottimo dopo la prova con il Gainclone
Impianto : Gainclone Dual Mono Premium + lettore Cd JVC XL-E300 + giradischi Pioneer PL200X + casse ESB 100LD

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Ven 27 Feb 2009 - 11:43

Confermo, ma io in ogni caso ho sostituito il cavo della 220V con qualcosa di un po' piu' spesso (il classico filo elettrico).

Ciao

P.

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  b.olivaw il Ven 27 Feb 2009 - 11:50

pince, che tu sappia ne esiste una versione usb? (il link non funge più)

b.olivaw
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 20.12.08
Numero di messaggi : 506
Occupazione/Hobby : Robot
Provincia (Città) : meteoropatico
Impianto : Amplificatore X + Casse Y

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  Barone Rosso il Ven 27 Feb 2009 - 11:56

@pincellone ha scritto:Confermo, ma io in ogni caso ho sostituito il cavo della 220V con qualcosa di un po' piu' spesso (il classico filo elettrico).

Ciao

P.

Quale è la tensione di uscita del trasformatore?

Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  nd1967 il Ven 27 Feb 2009 - 12:43

@b.olivaw ha scritto:pince, che tu sappia ne esiste una versione usb? (il link non funge più)

Per il link andate direttamente al venditore

http://stores.shop.ebay.com/Laws-Audio

Adesso è in vendita da un altro venditore (http://stores.ebay.com/gigawork-shop) questo

High Grade 24bit/192khz DAC with fully assembled kits

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=120382653134&_rdc=1



USB questo venditore vende questo

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=120381334259



Visto che sembra un'altra cosa, nel caso apriamo un tread ad hoc

Oki

_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]

nd1967
Moderatore
Moderatore

Data d'iscrizione : 04.02.08
Numero di messaggi : 12803
Località : Cavaion Veronese (VR)
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Provincia (Città) : Verona
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX



http://www.google.com/+AndreaTramonte

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Ven 27 Feb 2009 - 15:36

@Barone Rosso ha scritto:
@pincellone ha scritto:Confermo, ma io in ogni caso ho sostituito il cavo della 220V con qualcosa di un po' piu' spesso (il classico filo elettrico).

Ciao

P.

Quale è la tensione di uscita del trasformatore?

9-0-9, ma puoi usare anche qualcosa in meno.

Ciao

P.

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  Barone Rosso il Ven 27 Feb 2009 - 17:56

@pincellone ha scritto:
@Barone Rosso ha scritto:
@pincellone ha scritto:Confermo, ma io in ogni caso ho sostituito il cavo della 220V con qualcosa di un po' piu' spesso (il classico filo elettrico).

Ciao

P.

Quale è la tensione di uscita del trasformatore?

9-0-9, ma puoi usare anche qualcosa in meno.

Ciao

P.

e un 12 0 12 .... può andare.
Potrebbe essere collegabile alla batteria?

Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  pincellone il Ven 27 Feb 2009 - 20:50

@Barone Rosso ha scritto:
@pincellone ha scritto:
@Barone Rosso ha scritto:
@pincellone ha scritto:Confermo, ma io in ogni caso ho sostituito il cavo della 220V con qualcosa di un po' piu' spesso (il classico filo elettrico).

Ciao

P.

Quale è la tensione di uscita del trasformatore?

9-0-9, ma puoi usare anche qualcosa in meno.

Ciao

P.

e un 12 0 12 .... può andare.
Potrebbe essere collegabile alla batteria?

Direi di si, ma come sai, non esistono di targa ufficiali per questo fantastico dac.

Ciao

P.

pincellone
Membro classe argento
Membro classe argento

Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  mgiombi il Gio 7 Mag 2009 - 0:00

Riporto questa esperienza; magari può essere utile a qualcuno.
Grazie ancora a Pincellone per il supporto e per la consueta disponibilità.

@mgiombi ha scritto:
Mi è venuto un dubbio; sto montando gli opa627 sul "lampucera". Questo è il verso giusto?



@pincellone ha scritto:Michele, guarda lo zoccolo senza opamp, c'e' una tacca che indica la direzione giusta...

Sopra o sotto l'adattatore browndog dovrebbe esserci una tacca o qualcosa che indica la direzione. Sul tuo sopra non la vedo, quindi dovrebbe essere sotto. Devi far corrispondere la tacca dello zoccolo con con il segno indicato sotto l'adattatore. Il pallino sull'opamp non fa testo perche' e' messo in un'altra direzione.

Ho problemi con l'upload dell'immagine, guarda questa cliccandoci sopra.

http://img2.imageshack.us/my.php?image=25615354.jpg

Se sotto l'adattatore non c'e' almeno un segno da far corrispondere alla tacca troveremo una soluzione (tocchera' seguire le piste del circuito per vedere i collegamenti) , ma non rischiare inserendo l'opamp a caso, puoi distruggerlo.

I miei opa627 sono in un altro formato (dip8) per cui non ho esperienza diretta in merito.
@pincellone ha scritto:Michele,

nella foto che mi hai inviato l'opamp e' posizionato nella direzione errata. Ecco come ci sono arrivato:

Ho trovato l'immagine del tuo adattatore senza opamp. Guarda il numero, corrisponde a 020302.



Ho guardato per sicurezza il pinout dell'opa627 presente nel datashet corrispondente.



Prendi sempre la tacca come riferimento

Dalla foto dell'adattatore "nudo" si vede il disegno del chip e le piste. Lato IC1 e' evidente che il pin 2 di IC1 ha una pista connessa al secondo pin del lato sinistro dell'adattatore. Per questo motivo il lato co su scritto "Browndog" equivale a quello con la tacca. Questo va fatto corrispondere con la tacca dello zoccolo. Senza vedere il disegno dell'adattatore "nudo" non ci saremmo arrivati facilmente perche' non c'e' nessuna indicazione, neanche nella parte inferiore, anche se e' possibile seguire le piste del circuito e se si nota che il pin superiore a sinista ha una forma della saldatura quadrata anziche' rotonda.



Problema risolto.


mgiombi
Membro classe argento
Membro classe argento

Data d'iscrizione : 19.02.08
Numero di messaggi : 3107
Località : Pesaro
Provincia (Città) : Sinusoidale
Impianto :

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  Stigmata il Lun 1 Feb 2010 - 21:00

Ciao a tutti, ho appena preso questo dac su ebay (o almeno, mi sembra identico: http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=130362482911&ssPageName=ADME:B:EOIBSA:IT:1123#ht_7645wt_1167) e vorrei sapere se con quel trasformatore ci posso alimentare anche un Fenice20: ho in mente di integrare le due schede in un unico chassis e logicamente vorrei avere un singolo trasformatore.
Se non si può, che trasformatore devo utilizzare?

Grazie a tutti )

Stigmata
Affezionato
Affezionato

Data d'iscrizione : 25.01.10
Numero di messaggi : 115
Località : Piumazzo (MO)
Impianto : iMac | Lampucera DAC | Fenice20 | Jensen Absolute

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  daniele il Mar 2 Feb 2010 - 22:54

no, non puoi,
per l'amplificatore devi usare un trasformatore che eroghi una quantità di corrente di almeno 3-4 ampere x volt, meglio se di più, anche se in genere conta più la qualità della corrente che la quantità (fino a un certo punto)

Ci sono discussioni se cerchi; risulta eccezionale anche uno switching da pochi ampere consigliato da Pincellone


quello del dac non arriva neanche a 0,9 A (mi sembra uguale a quello che ho io)

daniele
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 09.09.08
Numero di messaggi : 1720
Località : Via della Povertà
Occupazione/Hobby : Desolation Row
Impianto : Nad c565 bee
Leak Stereo 20
PRE Croft Micro
DAC Lampizator
Spendor Ls3/5a


Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  Stigmata il Mar 2 Feb 2010 - 22:56

ottimo, intanto grazie per la risposta
come potrei risolvere il mio dilemma? hai qualcosa di preciso da consigliarmi?

Stigmata
Affezionato
Affezionato

Data d'iscrizione : 25.01.10
Numero di messaggi : 115
Località : Piumazzo (MO)
Impianto : iMac | Lampucera DAC | Fenice20 | Jensen Absolute

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  daniele il Mer 3 Feb 2010 - 0:34

dai un'occhiata a questo post e compra senza problemi l'alimentatore in questione
http://www.tforumhifi.com/alimentazione-f6/alimentatore-switching-2a-raccomandato-da-pincellone-t4963.htm?highlight=pincellone

daniele
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 09.09.08
Numero di messaggi : 1720
Località : Via della Povertà
Occupazione/Hobby : Desolation Row
Impianto : Nad c565 bee
Leak Stereo 20
PRE Croft Micro
DAC Lampizator
Spendor Ls3/5a


Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  IcuZ il Dom 14 Feb 2010 - 22:20

Dato che stò per procedere con l'acquisto di questo DAC volevo chiedere se è ancora una valida spesa o c'è di meglio su questa fascia di prezzo Smile

ps. per chi l'ha preso, avete subito rincari dalle poste ?

poi volevo prendere questo opamp 627, che se non ho capito male è un canale singolo messo in dual, questo per sostituire quello originale.

Aspetto consigli Very Happy

http://cgi.ebay.com/1-MODULE-OF-2-Pre-Mounted-OPA627AU-Op-amps-on-Adapter_W0QQitemZ230436496930QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item35a715e622

IcuZ
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  maran il Dom 14 Feb 2010 - 22:57

@IcuZ ha scritto:Dato che stò per procedere con l'acquisto di questo DAC volevo chiedere se è ancora una valida spesa o c'è di meglio su questa fascia di prezzo Smile

ps. per chi l'ha preso, avete subito rincari dalle poste ?

poi volevo prendere questo opamp 627, che se non ho capito male è un canale singolo messo in dual, questo per sostituire quello originale.

Aspetto consigli Very Happy

http://cgi.ebay.com/1-MODULE-OF-2-Pre-Mounted-OPA627AU-Op-amps-on-Adapter_W0QQitemZ230436496930QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item35a715e622

interessante quesito! resto connesso, voglio prenderlo anche io questo dac... Ok

maran
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.11.09
Numero di messaggi : 593
Località : Molise
Impianto : in firma

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  IcuZ il Dom 14 Feb 2010 - 23:11

Certo che facendo 2 conti tra kit, mod opamp, contenitore dignitoso si va oltre i 100 euro, quindi spero che sia migliore di un super pro 707 altrimenti non conviene mi sa Hehe

IcuZ
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  daniele il Dom 14 Feb 2010 - 23:18

io ne ho presi due distanza di tre mesi; uno è arrivato liscio, l'altro con 23 euro di tasse.se vuoi risparmiare un po, puoi mettere come opamp l lm4562 che è eccellente lo stesso, quasi uguale al opa627bp su questo dac.
A distanza di tempo, non credo ci sia ancora un dac che lo batte...a maggior ragione se lo modifichi coi trasformatori.

Il problema più grande è che non accetta segnali maggiori di 48khz in ingresso.

Ciao

daniele
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 09.09.08
Numero di messaggi : 1720
Località : Via della Povertà
Occupazione/Hobby : Desolation Row
Impianto : Nad c565 bee
Leak Stereo 20
PRE Croft Micro
DAC Lampizator
Spendor Ls3/5a


Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  IcuZ il Dom 14 Feb 2010 - 23:46

Per i 48k in su non bastava alzare i 2 piedini dei chip e collegarli come diceva pince ?

IcuZ
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Tornare in alto Andare in basso

Re: Un DAC per il T-AMP (DAC LAMPUCERA)

Messaggio  mgiombi il Dom 14 Feb 2010 - 23:59

@IcuZ ha scritto:Per i 48k in su non bastava alzare i 2 piedini dei chip e collegarli come diceva pince ?
Dici niente! Laughing

mgiombi
Membro classe argento
Membro classe argento

Data d'iscrizione : 19.02.08
Numero di messaggi : 3107
Località : Pesaro
Provincia (Città) : Sinusoidale
Impianto :

Tornare in alto Andare in basso

Pagina 1 di 4 1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
