TPA 3116

Condividi

descriptionRe: TPA 3116

more_horiz
@kalium ha scritto:
Cmq il breeze anche liscio dopo qualche ora di lavoro diventa davvero formidabile, potenza,  punch,  trasparenza , palcoscenico , c'è tutto

Rimango sempre attonito cosa sa fare sta scatoletta da 20 euro


Concordo ottimo anche rispetto a ben altri ampli a ben altri prezzi

descriptionRe: TPA 3116

more_horiz
Piccolo aggiornamento.

Ho collegato un impianto fatto così:

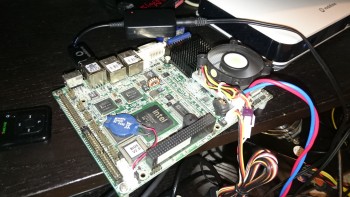

Computerino con IEI Nano (è quella che ho nella mercatino) alimentato 12V/4A recuperato
Daphile versione 15.02-b120952-i486, boot da CompactFlash (2Gb)
Pennetta WiFi della Vodafone Station (chipset Ralink)
DAC HiFimeDIY UA23 (Sabre 9023 + Tenor  TE7022)
Cavetto Jack->RCA recuperato
Breeze Modificato alimentato a 12V da MAEL modificato

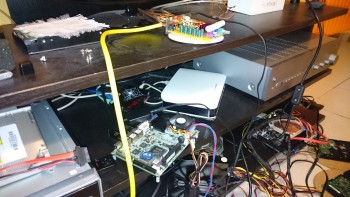

Godetevi le foto Very Happy :



Il PC in basso a dx è il NAS, da cui pesca la libreria.

E ora, chi lo dice al NAD che... quasi non mi serve più?

descriptionRe: TPA 3116

more_horiz
@ghiglie ha scritto:
...Ho collegato un impianto fatto così...

Clap Clap Clap
Meriteresti il mio nickname molto più di me! Hehe

descriptionRe: TPA 3116

more_horiz
@Smanetton ha scritto:
@ghiglie ha scritto:
...Ho collegato un impianto fatto così...

Clap Clap Clap
Meriteresti il mio nickname molto più di me! Hehe


ahaha figurati! Cmq porto tutto la baracca... Wink

descriptionRe: TPA 3116

more_horiz
Smanetton II...... la vendetta! Laughing

descriptionRe: TPA 3116

more_horiz
Laughing Grazie! In realtà c'è più casino che oggetti. Sono molto contento del setup, suona piuttosto bene anche senza accorgimenti audiofili, forse gli unici sono proprio sul TPA: lineare e cap d'entrata.
Il lineare fa differenza anche se a soli 12V, mentre credo (andando a memoria) che i cap facciano la differenza soprattutto perchè collegata c'è una sorgente "scarsa".
Volume d'ascolto cmq decisamente buono anche al gain minimo, con il setup in firma; c'è da dire che il DAC Sabre costava ben 35€ spedito, il Breeze 20€, il MAEL circa 35€ anch'esso... 40€ di modifiche totali, con meno di 200€ manca solo la sorgente ed è un impiantino che mi sentirei di consigliare.

descriptionRe: TPA 3116

more_horiz
Finalmente ho imparato a togliere i componenti senza rovinare le piazzole,  ho comprato una specie di saldatore che aspira lo stagno

Cmq arrivata la blu, cambiati i cap in entrata con Mundorf mkap e cap elettrolitici con due da 470 uf al posto di quelli da 1000 come suggerito da Olegol, certo va tutto meglio con i cap in entrata migliori

descriptionRe: TPA 3116

more_horiz
@kalium ha scritto:
Finalmente ho imparato a togliere i componenti senza rovinare le piazzole,  ho comprato una specie di saldatore che aspira lo stagno


Hai un link che mi attrezzo anch'io?
Hello

descriptionRe: TPA 3116

more_horiz
http://www.ebay.it/itm/281384080725?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Eccolo, funziona bene

descriptionRe: TPA 3116

more_horiz
@kalium ha scritto:
Finalmente ho imparato a togliere i componenti senza rovinare le piazzole,  ho comprato una specie di saldatore che aspira lo stagno

Cmq arrivata la blu,  cambiati i cap in entrata con Mundorf mkap e cap elettrolitici con due da 470 uf al posto di quelli da 1000 come suggerito da Olegol,  certo va tutto meglio con i cap in entrata migliori


Oki

descriptionRe: TPA 3116

more_horiz
@kalium ha scritto:
http://www.ebay.it/itm/281384080725?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Eccolo,  funziona bene

Preso, grazie.

descriptionRe: TPA 3116

more_horiz
@paolofb65 ha scritto:
@kalium ha scritto:
http://www.eba


y.it/itm/281384080725?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Eccolo,  funziona bene

Preso, grazie.


Ok

descriptionRe: TPA 3116

more_horiz
Avendo un ordine aperto su rsonline vorrei chiarirmi alcuni dubbi:

Alimentatore alpha elettronica, vanno bene questi articoli:

i condensatori devono essere ovviamente elettrolitici, giusto?
http://it.rs-online.com/web/p/condensatori-elettrolitici/2286868/

l'interruttore
http://it.rs-online.com/web/p/interruttori-a-levetta/5336613/
o
http://it.rs-online.com/web/p/interruttori-a-levetta/0665663/
scusate l'ignoranza cosa vuol dire SP e DP

il trimmer
mi chiedeva se resistivi o capacitivi, mi è sembrato più giusto resisitivi Very Happy
http://it.rs-online.com/web/p/trimmer-resistivi/5222514/
o
http://it.rs-online.com/web/p/trimmer-resistivi/5222873/
1/2w va bene?

ci sono altri due condensatori piccoli neri ed uno blu, quelli non li devo cambiare vero?

Breeze:
vista la mia ignoranza in elettronica vorrei fare il minimo delle modifiche, quelle più facili ma che ottengano un miglioramento notevole.
Da quel poco che ho capito Embarassed ci sarebbero da cambiare i condensatori di ingresso (?). Quali devo prendere? (Se possibile facendo riferimento al catalogo di rsonline)

Dovrei fare qualche altra modifica importante?

Grazie per le risposte

descriptionRe: TPA 3116

more_horiz
@Docarlo ha scritto:
Avendo un ordine aperto su rsonline vorrei chiarirmi alcuni dubbi:

Alimentatore alpha elettronica, vanno bene questi articoli:

i condensatori devono essere ovviamente elettrolitici, giusto?
http://it.rs-online.com/web/p/condensatori-elettrolitici/2286868/

l'interruttore
http://it.rs-online.com/web/p/interruttori-a-levetta/5336613/
o
http://it.rs-online.com/web/p/interruttori-a-levetta/0665663/
scusate l'ignoranza cosa vuol dire SP e DP

il trimmer
mi chiedeva se resistivi o capacitivi, mi è sembrato più giusto resisitivi   Very Happy
http://it.rs-online.com/web/p/trimmer-resistivi/5222514/
o
http://it.rs-online.com/web/p/trimmer-resistivi/5222873/
1/2w va bene?

ci sono altri due condensatori piccoli neri ed uno blu, quelli non li devo cambiare vero?

Breeze:
vista la mia ignoranza in elettronica vorrei fare il minimo delle modifiche, quelle più facili ma che ottengano un miglioramento notevole.
Da quel poco che ho capito  Embarassed   ci sarebbero da cambiare i condensatori di ingresso (?). Quali devo prendere? (Se possibile facendo riferimento al catalogo di rsonline)

Dovrei fare qualche altra modifica importante?

Grazie per le risposte


Per l'alimentatore devi prendere condensatori elettrolitici da 4700uf e non 4,7 da 50 Volt
Gli altri piccoli non servono.
Il primo interruttore va bene.
Il trimmer resistivo va bene.
Per il breeze occorrono 3 condensatori mkt con passo 5mm Wima o Arcotronics da 63V e due mundorf 2,2uF 250V per le dimensioni giuste che RS non ha e quindi guarda su ebay oppure in rete da Banzaimusic

http://www.banzaimusic.com/Mundorf-MCap-250-2-2uF.html
http://www.banzaimusic.com/WIMA-MKS2-2-2uF-63V.html

descriptionRe: TPA 3116

more_horiz
Oggi il mio Breeze (dopo quasi una settimana di inattività) si è ripresentato con un brutto fruscio sul canale destro, ma solo quando muovevo il potenziometro: a volume stabile nessun problema.
Poi man mano che muovevo il potenziometro su e giù il fruscio è diminuito fino a sparire del tutto: cosa può essere successo? Polvere? Qualche incrostazione?

descriptionRe: TPA 3116

more_horiz
Polvere, facvano così anche i potenziometri economici dei vari ampli per chitarra/basso....a vuoto e spento gira sempre la manopola avanti e indietro.

descriptionRe: TPA 3116

more_horiz
@Nadir81 ha scritto:
Oggi il mio Breeze (dopo quasi una settimana di inattività) si è ripresentato con un brutto fruscio sul canale destro, ma solo quando muovevo il potenziometro: a volume stabile nessun problema.
Poi man mano che muovevo il potenziometro su e giù il fruscio è diminuito fino a sparire del tutto: cosa può essere successo? Polvere? Qualche incrostazione?


Polvere? La vedo dura, lo scatolotto è chiuso e il pot in questione è ermetico.
Più probabile che lavorando più o meno nella stessa posizione (nel Breeze liscio a ore 9 e 1/4, massimo 9 e 1/2 i carabinieri suonano alla porta...) sia ossidato.
Suggerisco, prima di disperarsi, di fargli fare un pò di ginnastica a vuoto come consiglia Gigetto.
Se non passa, meglio! Vai di Alps logaritmico...

descriptionRe: TPA 3116

more_horiz
@Nadir81 ha scritto:
Oggi il mio Breeze (dopo quasi una settimana di inattività) si è ripresentato con un brutto fruscio sul canale destro...

Vai di spray puliscicontatti, una panacea per resuscitare contatti ossidati...
Tipo questo.
Ne ho una bomboletta da anni e ha riportato alla vita numerosi ampli vintage.

descriptionRe: TPA 3116

more_horiz
@Nadir81 ha scritto:
Oggi il mio Breeze (dopo quasi una settimana di inattività) si è ripresentato con un brutto fruscio sul canale destro, ma solo quando muovevo il potenziometro: a volume stabile nessun problema.
Poi man mano che muovevo il potenziometro su e giù il fruscio è diminuito fino a sparire del tutto: cosa può essere successo? Polvere? Qualche incrostazione?


Niente di preoccupante.
Dipende da quella massa (alias piccolo filo nudo mobile che avvolge il potenziometro e lo manda a massa ) che tende ad allontanarsi dal contatto col box e muovendo il pot senti il fruscio che poi sparisce quando lo ruoti ulteriormente.
Cerca di fissarlo meglio al pot. e vedi che faccia bene contatto col box. sistemandolo e poi in un secondo momento volendo lo metti più lungo e avvolgente e più grosso .

descriptionRe: TPA 3116

more_horiz
Non ho neanche il cacciavite per aprirlo, comunque è passato tutto... Ok

descriptionRe: TPA 3116

more_horiz
@Nadir81 ha scritto:
Oggi il mio Breeze (dopo quasi una settimana di inattività) si è ripresentato con un brutto fruscio sul canale destro, ma solo quando muovevo il potenziometro: a volume stabile nessun problema.
Poi man mano che muovevo il potenziometro su e giù il fruscio è diminuito fino a sparire del tutto: cosa può essere successo? Polvere? Qualche incrostazione?


@paolofb65 ha scritto:
Se non passa, meglio! Vai di Alps logaritmico...


qualcuno ha già fatto questa modifica? Ok

descriptionRe: TPA 3116

more_horiz
@Olegol ha scritto:

Per l'alimentatore devi prendere condensatori elettrolitici da 4700uf e non 4,7 da 50 Volt
Gli altri piccoli non servono.
Il primo interruttore va bene.
Il trimmer resistivo va bene.
Per il breeze occorrono 3 condensatori mkt con passo 5mm Wima o Arcotronics da 63V e due mundorf 2,2uF 250V per le dimensioni giuste che RS non ha e quindi guarda su ebay oppure in rete da Banzaimusic

http://www.banzaimusic.com/Mundorf-MCap-250-2-2uF.html
http://www.banzaimusic.com/WIMA-MKS2-2-2uF-63V.html


Grazie Olegol, sempre gentilissimo e disponibile.
Ho trovato questi
http://it.rs-online.com/web/p/condensatori-elettrolitici/3396865/
http://it.rs-online.com/web/p/condensatori-elettrolitici/7900409/
http://it.rs-online.com/web/p/condensatori-elettrolitici/7900184/
http://it.rs-online.com/web/p/condensatori-elettrolitici/3397010/
non capisco le differenze, ma il problema grosso è che hanno un diametro di 3cm, quelli installati sono da 1,6 potrei arrivare a 2 ma più di questo è impossibile, non entrerebbero.
ho trovato questo della Cornell-Dubilier
http://it.rs-online.com/web/p/condensatori-elettrolitici/7441256/
ma siamo sui 2,5
Altrimenti si potrebbe andare sui 3900uf o 3300, mi potresti indicare l'articolo su banzaimusic così magari li ritiro tutti da lì visto che rs non ha i 50v da 3900?

P.S.: Non ho il dissaldatore eletronico, ho quello manuale (con una mano uso il saldatore e con l'altra aspiro lo stagno) va bene?
Oppure sarebbe consigliabile acquistarlo?

descriptionRe: TPA 3116

more_horiz
@Docarlo ha scritto:
@Olegol ha scritto:

Per l'alimentatore devi prendere condensatori elettrolitici da 4700uf e non 4,7 da 50 Volt
Gli altri piccoli non servono.
Il primo interruttore va bene.
Il trimmer resistivo va bene.
Per il breeze occorrono 3 condensatori mkt con passo 5mm Wima o Arcotronics da 63V e due mundorf 2,2uF 250V per le dimensioni giuste che RS non ha e quindi guarda su ebay oppure in rete da Banzaimusic

http://www.banzaimusic.com/Mundorf-MCap-250-2-2uF.html
http://www.banzaimusic.com/WIMA-MKS2-2-2uF-63V.html


Grazie Olegol, sempre gentilissimo e disponibile.
Ho trovato questi
http://it.rs-online.com/web/p/condensatori-elettrolitici/3396865/
http://it.rs-online.com/web/p/condensatori-elettrolitici/7900409/
http://it.rs-online.com/web/p/condensatori-elettrolitici/7900184/
http://it.rs-online.com/web/p/condensatori-elettrolitici/3397010/
non capisco le differenze, ma il problema grosso è che hanno un diametro di 3cm, quelli installati sono da 1,6 potrei arrivare a 2 ma più di questo è impossibile, non entrerebbero.
ho trovato questo della Cornell-Dubilier
http://it.rs-online.com/web/p/condensatori-elettrolitici/7441256/
ma siamo sui 2,5
Altrimenti si potrebbe andare sui 3900uf o 3300, mi potresti indicare l'articolo su banzaimusic così magari li ritiro tutti da lì visto che rs non ha i 50v da 3900?

P.S.: Non ho il dissaldatore eletronico, ho quello manuale (con una mano uso il saldatore e con l'altra aspiro lo stagno) va bene?
Oppure sarebbe consigliabile acquistarlo?


Prendili da 35V che sono più piccoli.

http://www.banzaimusic.com/Nichicon-KS-2700uF-56V.html
http://www.banzaimusic.com/Panasonic-TSHA-3900uF-35V.html
oppure

http://it.rs-online.com/web/p/condensatori-elettrolitici/0571420/

Personalmente uso quello manuale e mi trovo bene .
Stazione saldante e succhiastagno manuale

descriptionRe: TPA 3116

more_horiz
@Olegol ha scritto:


Prendili  da 35V che sono più piccoli.

http://www.banzaimusic.com/Nichicon-KS-2700uF-56V.html
http://www.banzaimusic.com/Panasonic-TSHA-3900uF-35V.html
oppure

http://it.rs-online.com/web/p/condensatori-elettrolitici/0571420/


Grazie.
Ma non potrei riscontrare dei problemi di funzionamento visto che gli attuali sono da 50v?

descriptionRe: TPA 3116

more_horiz
@Docarlo ha scritto:
@Olegol ha scritto:


Prendili  da 35V che sono più piccoli.

http://www.banzaimusic.com/Nichicon-KS-2700uF-56V.html
http://www.banzaimusic.com/Panasonic-TSHA-3900uF-35V.html
oppure

http://it.rs-online.com/web/p/condensatori-elettrolitici/0571420/


Grazie.
Ma non potrei riscontrare dei problemi di funzionamento visto che gli attuali sono da 50v?



Al massimo da 28 volt e tu lo setti a 21-22 per cui nessun problema
