SUGGERIMENTO PREAMP CON ECC86

Da audiomaniaco Sab 14 Mar 2015 - 3:38

Salve , vorrei realizzare un preamp con ECC86 . Nello specifico: http://www.audiocostruzioni.com/a_d/elettroniche/elettroniche-varie/doking-station-ecc86-massimo/docking-station-ecc-86-massimo.htm questo qui ma vorrei sostituire lo stadio finale con qualcosa che mi offra più watt , inoltre vorrei dei consigli su come reperire la valvola in questione . Dato che nel mio paese sono introvabili .

Da MacDLSA1970 Sab 14 Mar 2015 - 8:48

Con la ECC86/6GM8, di semplice e valido (bassa distorsione, nonostante la tensione di soli 12V) posso consigliarti questo schemino:

Preamplificatore / buffer ( a guadagno unitario ) "Pre-Cario"
SUGGERIMENTO PREAMP CON ECC86 PreCario_circuito%2528ORIGINALE%2529

SUGGERIMENTO PREAMP CON ECC86 PreCario_circuito%2528ORIGINALE%2529

Come potenziometro metti un 50K logaritmico. Puoi metterlo sia a monte del pre che a valle, prima del finale... va bene comunque.

Come stadio finale prova una qualsiasi scheda che implementi un chip Tripath (ovvero la "scintilla" del Forum Wink

). Se vuoi alimentare tutto a 12V usa il 2024 e sei a posto.

Più semplice di così... Wink

Qui il mio "accrocchio" Pre-Cario+Fenice20, ancora quando aveva l'alimentazione completamente switching:
SUGGERIMENTO PREAMP CON ECC86 Ibrido_12b_PreCario%252BFenice20

SUGGERIMENTO PREAMP CON ECC86 Ibrido_12b_PreCario%252BFenice20

SUGGERIMENTO PREAMP CON ECC86 Ibrido_18_FINITO%2521%2521%2521

Per la reperibilità della valvola guarda su eBay.
Ne ho provate alcune e la Telefunken è risultata la migliore ma costa(va) parecchio...
SUGGERIMENTO PREAMP CON ECC86 Ibrido_22_TubeRolling

SUGGERIMENTO PREAMP CON ECC86 Ibrido_22_TubeRolling

Da audiomaniaco Sab 14 Mar 2015 - 12:09

Ok , le resistenze del preamp sono da 1/4 di watt ? in alternativa al 2024 avresti altri integrati da consigliarmi ?. Il 2024 sembra essere un amplificatore molto valido, stando a ciò che c'è scritto sul datascheet , ma vorrei qualcosa di più minimalista ,anche perché vorrei mettere tutto in uno chassis più piccolo di quello utilizzato da te Laughing

. Avevo pensato a qualcosa del genere : http://www.gtronic.it/energiaingioco/it/scienza/Kit_ampli3watt_ita.html che ne pensi ?

Da MacDLSA1970 Sab 14 Mar 2015 - 13:27

Quelle sono da 1/2 Watt, ma le 1/4 vanno bene comunque Wink

.

Per quanto riguarda le dimensioni, tieni conto che nel mio case (36x28[cm]) ci sono stati i due alimentatori, il Fenice(2024), il Pre(Cario) e la "mini-basetta" (in legno) con i grossi condensatori MKP AudynCap...
Sulla PCB del Pre sono predisposti cap del medesimo valore ma elettrolitici e quindi mooooolto più piccoli... Wink

Gli integrati della serie "TDA" sono molto utilizzati e sono più o meno validi... ma per un ascolto Hi-Fi il Tripath li straccia tutti abbondantemente Oki

.

Il case adesso è così, con il Fenice STRAmodificato (induttanze d'uscita in aria libera, sezione pre bypassata in favore di potenziometro Alps+cap Mundorf MKP), alimentazione "adeguata" (toro da 60VA+stabilizzatore+condensatori per 10000uF ***non ancora in foto*** appena dopo il ponte e 4700x3 dopo...), cavi di segnale Nordost e VanDenHul...

Ho tolto il pre con la ECC86 perchè dovevo poterlo utilizzare "altrove"... cmnq così suona veramente benissimo ! Oki

SUGGERIMENTO PREAMP CON ECC86 20130511_175436

Da audiomaniaco Sab 14 Mar 2015 - 14:08

Guardando la foto postata , noto che hai adottato un kit da assemblare o assemblato per il 2024 . Dove potrei prenderne uno ? e il costo a quanto ammonta ? dato che volevo creare un buon compromesso qualità/prezzo da poter spostare e utilizzare praticamente ovunque Very Happy

. Ti ringrazio dei preziosi suggerimenti Very Happy

Da MacDLSA1970 Sab 14 Mar 2015 - 14:40

La scheda "Fenice 20 - mk2" è ancora ampiamente disponibile presso la "Silicon Solution Stream" ex S3 Shop) : li ho visti giusto Domenica scorsa al "Milano Hi-Fidelity", raduno/expo che si tiene due volte all'anno a Milano, appunto, ed in altre due date a Roma.

Puoi acquistare la scheda "nuda" (come la mia, pagata circa 35€ nel 2012), con o senza alimentatore switching, con uno o due ingressi di linea ed anche con o senza il suo piccolo case (circa 10x10 cm). Paradossalmente, mi sono costate di più tutte le modifiche (20€ solo per le induttanze) ma ne è valsa (assolutamente!) la pena.

Per il PreCario serve un totale di 2 o 3 € al max (componentistica standard), valvola ed eventuale PCB escluse.

Da luigigi Sab 14 Mar 2015 - 14:57

MacDLSA1970 ha scritto:Con la ECC86/6GM8, di semplice e valido (bassa distorsione, nonostante la tensione di soli 12V) posso consigliarti questo schemino:

Preamplificatore / buffer ( a guadagno unitario ) "Pre-Cario"

Come potenziometro metti un 50K logaritmico. Puoi metterlo sia a monte del pre che a valle, prima del finale... va bene comunque.

Come stadio finale prova una qualsiasi scheda che implementi un chip Tripath (ovvero la "scintilla" del Forum ). Se vuoi alimentare tutto a 12V usa il 2024 e sei a posto.

Più semplice di così...

Qui il mio "accrocchio" Pre-Cario+Fenice20, ancora quando aveva l'alimentazione completamente switching:

Per la reperibilità della valvola guarda su eBay.
Ne ho provate alcune e la Telefunken è risultata la migliore ma costa(va) parecchio...

Marco, ma secondo te è un pre che andare bene anche per chitarra ? curiosità...

Da MacDLSA1970 Sab 14 Mar 2015 - 21:57

Luigi!
Mah... non ne ho idea...
Bisognerebbe provare ;-) .
Posso rimetterlo in sesto e quando ci vediamo te lo lascio da provare.

Da luigigi Sab 14 Mar 2015 - 22:13

MacDLSA1970 ha scritto:Luigi!
Mah... non ne ho idea...
Bisognerebbe provare ;-) .
Posso rimetterlo in sesto e quando ci vediamo te lo lascio da provare.

Da audiomaniaco Dom 15 Mar 2015 - 12:16

Un ultima piccola curiosità , ma ovviamente questa valvola é un " doppio triodo " quindi potrei usarne una per farci un preamp stereo come si intuisce dalla foto giusto ? ps. anche se la domanda può sembrare stupida ma sarebbe il mio primo circuito a valvole auto costruito Laughing

Da valvolas Dom 15 Mar 2015 - 12:58

Le valvole doppio triodo hanno 3 piedini x ogni triodo 2 x filamenti
(Il più delle volte) e una x lo schermo a massa tra i due triodi.Nel caso puoi usarne uno x un canale e uno x l altro, in rete trovi i data la piedinatura e vista da sotto.Cerca di alimentarle bene

Da audiomaniaco Dom 15 Mar 2015 - 14:46

Grazie mille a tutti per i suggerimenti Oki

Da MacDLSA1970 Ven 20 Mar 2015 - 14:00

Ripristinato PreCario Wink

, interposto tra sorgente e ampli solamente come "buffer" (senza potenziometro) .
I caps d'ingresso sono "by valvolas" (grazie Mauri !!! .... ho "smicciato" nel sacchettino che mi avevi dato ed ho trovato questi ottimi MKP gialli... Oki

) e il contenitore è lo stesso che ho portato alla fiera "Brusaporto Retrocomputing", ovvero la replica "quasi integrale" dello chassis della console per videogioco "Atari VCS" in versione "Heavy Sixer" del'77...

SUGGERIMENTO PREAMP CON ECC86 20150319_164127

SUGGERIMENTO PREAMP CON ECC86 20150319_164127

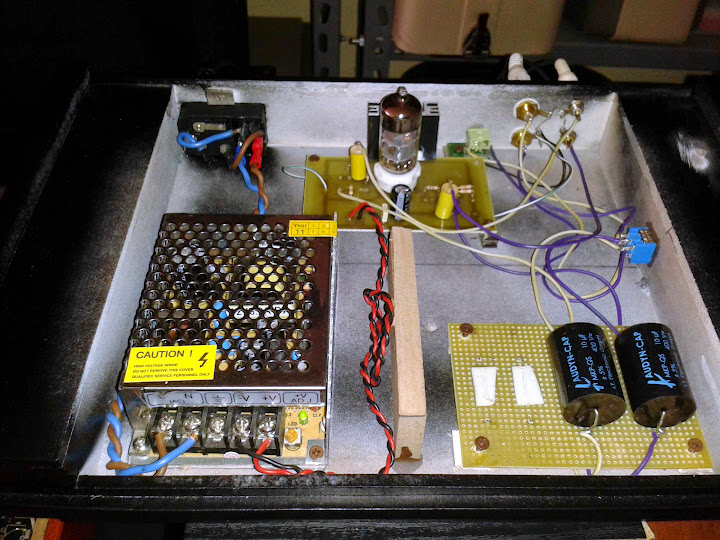

Ho provato ad alimentare entrambi Fenice e Pre con la stessa alimentazione del primo (toro+stab+caps) e non ronza, ma, come volevasi dimostrare, suona bene anche con l'alimentazione switching... Laughing

SUGGERIMENTO PREAMP CON ECC86 20150319_164120

Da MacDLSA1970 Ven 20 Mar 2015 - 14:08

Qui invece ho riprovato il mio giradischi "supertarocco" Lol eyes shut

Ok, l' apparecchio è un po' "cagoso" ma il brano del 45 giri in questione è un grandissimo pezzo di (storia della) musica... Dribbling

!!! Grande Keith !

Da audiomaniaco Ven 20 Mar 2015 - 14:20

Bene, ottimo lavoro senza ombra di dubbio Very Happy

già che ci sei potresti postarmi un link di un sito dove poter comprare le ecc86 ? ( ho provato su ebay ma molte volte si trovano prezzi assurdi ) Laughing

dalle mie parti trovare delle valvole e come trovare un ago in un pagliaio ,quindi dovrei optare per un sito web .
