Cavo segnale UBYTE I

il Mar 13 Ott 2009 - 22:07
Ciao, volendo costruire un cavo segnale sul progetto TNT Ubyte 1, con cavo coassiale tipo CT100/FT100 mi sono messo alla ricerca del cavo.
Impresa ardua: su RS c'è, ma in bobina da 100m (solito problema...).

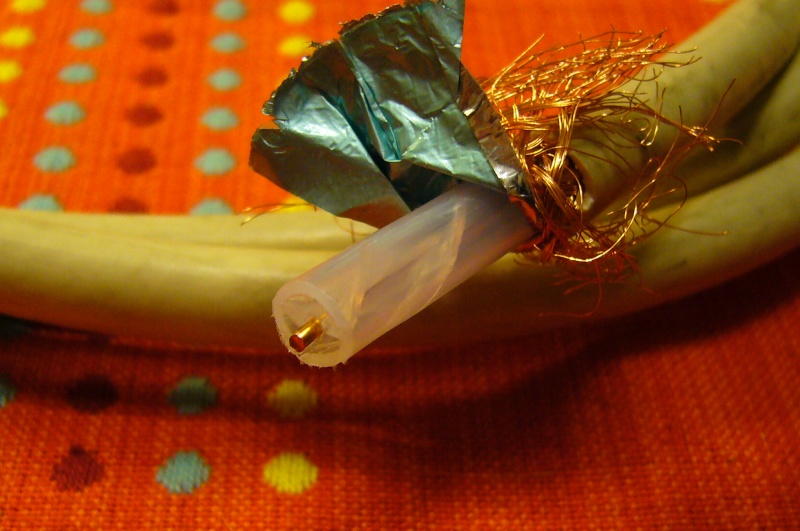

Da un installatore oggi ho trovato questo:



Secondo voi (o meglio, chi tra voi ha realizzato cavi con coassiale) è valido?
E' a bassa perdita (Fanton Ambra90 SATV), diametro est. circa 10mm. conduttore
interno da 1.1mm di diametro, isolante polo caldo con camere d'aria, schermo
a foglio di alluminio, schermo con treccia di rame.
Ora, rimuoverei entrambi gli schermi e avvolgerei una lamina di rame come schermo.
Nastrerei tutto in Teflon, guaina elestica e il cavo è finito.
Che dite?
avatar
pincellone
Membro classe argento
Membro classe argento
Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Re: Cavo segnale UBYTE I

il Mar 13 Ott 2009 - 23:36
Per guardare le partite su SKY e' perfetto!!! Laughing Laughing Laughing

Scusa, non sono riuscito a trattenermi. Seriamente, non so come potrebbe andare. Qual'e' l'impedenza?

Provalo e facci sapere come si sente, magari smetto di usare i Pincelcables... Laughing
avatar
pallapippo
Membro classe oro
Membro classe oro
Data d'iscrizione : 20.02.08
Numero di messaggi : 5040
Provincia (Città) : Pistoia (Montecatini Terme)
Impianto :
Spoiler:
Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)

giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;

liquida:Asus Eee PC 1001PX; software: wtfplay; dac: Geek Out 450;


pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)

finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;

casse: Sonus Faber "Concerto" Grand Piano.

Cuffia: Akg K270, pilotata da equalizzatore JVC Sea-10 ed ampli "CMoy by Biosciencegeek" (TLE2062);

cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor"; artigianali assemblati con RG58;
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.
distr. di rete: by bobby052cavihifi.

Re: Cavo segnale UBYTE I

il Mar 13 Ott 2009 - 23:50
@pincellone ha scritto:Qual'e' l'impedenza?
75 Ohm. ( http://www.fanton.com/index.php?lang=it&area=ambra90&categoria=A1-010&sottocategoria=A2-020 )





Hello
avatar
shantim
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 0:54
@Alessandro Gatti ha scritto:
Che dite?

dico che il cavo coassiale è IMHO tra le migliori soluzione per trasferire segnali sinusoidali e/o alternati... penso che qualunque ingegnere elettronico possa confermare...
Il mio consiglio è però quello di utilizzare un comune cavo isolato, purchè con schiuma di teflon e schermatura in calza di rame..annzichè fogli di alluminio..senza impazzire per reperire cavi coax "esoterici"
Sull'ultimo numero di chf vengono esaminati all'oscilluscopio la capacità di reiezione ai disturbi EM/EMI e vibromeccanici di alcuni cavi (tra i quali i cavi coassiali) e.. un cavo smarcato da 1e qualche cent ha rivelato caratteristiche migliori di un coassiale di marca (non viene rivelata) ma io mi sono fatto l'idea che sia un belden...
Molti cavi eso non sono altro cavi coassiali mascherati sia segnale che di potenza...
Penso inoltre che possano essere utilizzati con successo come cavi di potenza.. ottimo il progetto di tnt audio al riguardo... prova e facci sapere! io sono rimasto molto soddisfatto (ma li utilizzo solo come cavi di potenza).. sono andati a sostituire il tanto amato cat5 solid core!
avatar
Barone Rosso
Moderatore
Moderatore
Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 6:35
@Alessandro Gatti ha scritto:Ciao, volendo costruire un cavo segnale sul progetto TNT Ubyte 1, con cavo coassiale tipo CT100/FT100 mi sono messo alla ricerca del cavo.
Impresa ardua: su RS c'è, ma in bobina da 100m (solito problema...).
Che dite?

Su www.distrelec.it li vendono a pezzi di 5m, quindi non devi prendere nessuna bobina.

https://www.distrelec.it/ishopWebFront/catalog/node.do/para/keywords/is/Cavo_coassiale/and/language/is/it/and/shop/is/IT/and/id/is/01/and/node/is/DC-59837.html
avatar
Alessandro Gatti
Affezionato
Affezionato
Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 7:03
@pincellone ha scritto:Per guardare le partite su SKY e' perfetto!!! Laughing Laughing Laughing

Scusa, non sono riuscito a trattenermi. Seriamente, non so come potrebbe andare. Qual'e' l'impedenza?

Provalo e facci sapere come si sente, magari smetto di usare i Pincelcables... Laughing

Per quale motivo non andrebbe bene?
avatar
pincellone
Membro classe argento
Membro classe argento
Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 9:21
@Alessandro Gatti ha scritto:

Per quale motivo non andrebbe bene?

Non e' detto che non vadano bene. Come ti ho accennato prima, provali e confrontali con quelli che avevi prima. Anche se sono da 75 ohm potrebbero comunque essere cavi piu' che accettabili.

Come dice Shantim, i cavi coassiali sono i piu' adatti per i cavi di segnale (e lo dico anche io da parecchio), infatti i miei Pincelcables sono proprio cavi coassiali.

Facci sapere.

Ciao

P.
avatar
fuscusmic
Appassionato
Appassionato
Data d'iscrizione : 24.06.08
Numero di messaggi : 430
Località : Brescia

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 10:22
@Alessandro Gatti ha scritto:Ciao, volendo costruire un cavo segnale sul progetto TNT Ubyte 1, con cavo coassiale tipo CT100/FT100 mi sono messo alla ricerca del cavo.
Impresa ardua: su RS c'è, ma in bobina da 100m (solito problema...).
Da un installatore oggi ho trovato questo:
Secondo voi (o meglio, chi tra voi ha realizzato cavi con coassiale) è valido?
E' a bassa perdita (Fanton Ambra90 SATV), diametro est. circa 10mm. conduttore
interno da 1.1mm di diametro, isolante polo caldo con camere d'aria, schermo
a foglio di alluminio, schermo con treccia di rame.
Ora, rimuoverei entrambi gli schermi e avvolgerei una lamina di rame come schermo.
Nastrerei tutto in Teflon, guaina elestica e il cavo è finito.
Che dite?

Dall'alto della mia ignoranza in materia, avevo capito che per questo tipo di cavi (che avrei voluto costruirmi) servisse un coassiale con lo schermo a foglio di rame, non d'alluminio; questo tipo di cavi esistono (li ho visti per esempio su maplin), ma non sono così diffusi (si era interessato un amico che lavora in una ditta che ordina da svaritati fornitori inerenti all'elettronica, se non ricordo male mi aveva trovato solo una matassa con cavo molto lungo che costava non poco, che pergiunta non mi convinceva per qualche motivo che ora non ricordo). Se trovassi il cavo adatto ad un prezzo ragionevole, credo che proverei a costruirmelo, data l'ottima fama di cui gode (cavo di segnale ma anche di potenza)...
avatar
Barone Rosso
Moderatore
Moderatore
Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 10:57
@fuscusmic ha scritto:
@Alessandro Gatti ha scritto:Ciao, volendo costruire un cavo segnale sul progetto TNT Ubyte 1, con cavo coassiale tipo CT100/FT100 mi sono messo alla ricerca del cavo.
Impresa ardua: su RS c'è, ma in bobina da 100m (solito problema...).
Da un installatore oggi ho trovato questo:
Secondo voi (o meglio, chi tra voi ha realizzato cavi con coassiale) è valido?
E' a bassa perdita (Fanton Ambra90 SATV), diametro est. circa 10mm. conduttore
interno da 1.1mm di diametro, isolante polo caldo con camere d'aria, schermo
a foglio di alluminio, schermo con treccia di rame.
Ora, rimuoverei entrambi gli schermi e avvolgerei una lamina di rame come schermo.
Nastrerei tutto in Teflon, guaina elestica e il cavo è finito.
Che dite?

Dall'alto della mia ignoranza in materia, avevo capito che per questo tipo di cavi (che avrei voluto costruirmi) servisse un coassiale con lo schermo a foglio di rame, non d'alluminio; questo tipo di cavi esistono (li ho visti per esempio su maplin), ma non sono così diffusi (si era interessato un amico che lavora in una ditta che ordina da svaritati fornitori inerenti all'elettronica, se non ricordo male mi aveva trovato solo una matassa con cavo molto lungo che costava non poco, che pergiunta non mi convinceva per qualche motivo che ora non ricordo). Se trovassi il cavo adatto ad un prezzo ragionevole, credo che proverei a costruirmelo, data l'ottima fama di cui gode (cavo di segnale ma anche di potenza)...

Il primo che ho trovato ..... e senza fatica.
https://www.distrelec.it/ishopWebFront/catalog/product.do/para/keywords/is/Cavo_coassiale/and/language/is/it/and/shop/is/IT/and/series/is/1/and/id/is/01/and/node/is/DC-58977/and/artView/is/true/and/productNr/is/513601.html

Ma la volete capire che ci sono anche dei venditori che vendono al metro .....

La schermatura in rame è solo a treccia. Non esistono cavi con la schermatura di rame a folio (come nel caso di quelli in alluminio)
avatar
fuscusmic
Appassionato
Appassionato
Data d'iscrizione : 24.06.08
Numero di messaggi : 430
Località : Brescia

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:11
@Barone Rosso ha scritto:

Ma la volete capire che ci sono anche dei venditori che vendono al metro .....

La schermatura in rame è solo a treccia. Non esistono cavi con la schermatura di rame a folio (come nel caso di quelli in alluminio)

Dalla descrizione dei TNT UBYTE-2 su tnt-audio: "...Procuratevi del "cavo per satellite a bassa perdita" . Questo è molto importante perchè il magico cavo U-BYTE si fa solo a partire dalla base giusta. Questo cavo adopera un conduttore centrale solido di rame (alla larga dall'alluminio laminato in rame o dall'acciaio, ma prendetevi il rame solido placcato argento se ve lo offrono) da circa 1mm di diametro.
Il cavo presenta anche una calza schermo in lamina di puro rame (non una pellicola metallizzata o di alluminio: non usatele mai), con un'altra calza schermo intrecciata relativamente lasca posta sopra la lamina di rame. Se non ha la lamina di rame, non è buono per i nostri scopi..."

Ti confermo che li avevo visti su maplin e che non li avevo trovati al metro; ti confermo pure che un amico che di lavoro è responsabile degli acquisti per una ditta di automazioni industriali non li ha trovati al metro. Però esistono o, almeno, esistevano.
avatar
pincellone
Membro classe argento
Membro classe argento
Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Occupazione/Hobby : Cercare di migliorare le cose
Provincia (Città) : Tra i fiori il ciliegio, tra gli uomini il guerriero
Impianto : Si sente bene, almeno per me.

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:16
E' vero come dice fuscusmic il cavo schermato in lamina di rame esiste, ma non e' molto facile trovarlo.
avatar
Barone Rosso
Moderatore
Moderatore
Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:29
@fuscusmic ha scritto:

Ti confermo che li avevo visti su maplin e che non li avevo trovati al metro; ti confermo pure che un amico che di lavoro è responsabile degli acquisti per una ditta di automazioni industriali non li ha trovati al metro. Però esistono o, almeno, esistevano.

Penso proprio che siano una rarità, comunque eccolo:
http://www.eland.co.uk/ga/electricalcable/coaxialcable/cable50/coaxialcable-ct-cable.html?_$ja=kw:CT100+cable|cgn:COAXIAL+CABLES+-+GENERIC+CABLES|cgid:970642802|tsid:6198|cn:Data+and+Telecoms|cid:24353642|lid:1530215180|mt:Broad|nw:search|crid:3264652622&gclid=CJWVv6OcvJ0CFdRb4wodaQyQkg
avatar
fuscusmic
Appassionato
Appassionato
Data d'iscrizione : 24.06.08
Numero di messaggi : 430
Località : Brescia

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:37
Questo dovrebbe essere un esempio: http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=0388782
avatar
LSR
Affezionato
Affezionato
Data d'iscrizione : 09.07.09
Numero di messaggi : 190
Località : Cremona
Occupazione/Hobby : rally
Impianto : alieno sottocutaneo

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:41
Ho acquistato il CTF100 Belden da RS (100m di bobina) ed e' come descritto da TNT: schermo in lamina in rame, conduttore centrale solido, ecc ecc.
avatar
LSR
Affezionato
Affezionato
Data d'iscrizione : 09.07.09
Numero di messaggi : 190
Località : Cremona
Occupazione/Hobby : rally
Impianto : alieno sottocutaneo

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 11:42
@fuscusmic ha scritto:Questo dovrebbe essere un esempio: http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=0388782

RS: "Non più disponibile. Confronta con l'alternativa 466-429"
L'alternativa e' quella che ho acquistato.
avatar
Alessandro Gatti
Affezionato
Affezionato
Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 14:40
@fuscusmic ha scritto:
Dall'alto della mia ignoranza in materia, avevo capito che per questo tipo di cavi (che avrei voluto costruirmi) servisse un coassiale con lo schermo a foglio di rame, non d'alluminio; questo tipo di cavi esistono (li ho visti per esempio su maplin), ma non sono così diffusi (si era interessato un amico che lavora in una ditta che ordina da svaritati fornitori inerenti all'elettronica, se non ricordo male mi aveva trovato solo una matassa con cavo molto lungo che costava non poco, che pergiunta non mi convinceva per qualche motivo che ora non ricordo). Se trovassi il cavo adatto ad un prezzo ragionevole, credo che proverei a costruirmelo, data l'ottima fama di cui gode (cavo di segnale ma anche di potenza)...

Ciao, si, l'alluminio non va bene. Infatti lo ricoprirò con un foglio in rame. Tengo solo il conduttore
in rame con il suo tubo isolante.
Ciao
avatar
Alessandro Gatti
Affezionato
Affezionato
Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...

Re: Cavo segnale UBYTE I

il Mer 14 Ott 2009 - 14:44
@Barone Rosso ha scritto:
@fuscusmic ha scritto:
@Alessandro Gatti ha scritto:Ciao, volendo costruire un cavo segnale sul progetto TNT Ubyte 1, con cavo coassiale tipo CT100/FT100 mi sono messo alla ricerca del cavo.
Impresa ardua: su RS c'è, ma in bobina da 100m (solito problema...).
Da un installatore oggi ho trovato questo:
Secondo voi (o meglio, chi tra voi ha realizzato cavi con coassiale) è valido?
E' a bassa perdita (Fanton Ambra90 SATV), diametro est. circa 10mm. conduttore
interno da 1.1mm di diametro, isolante polo caldo con camere d'aria, schermo
a foglio di alluminio, schermo con treccia di rame.
Ora, rimuoverei entrambi gli schermi e avvolgerei una lamina di rame come schermo.
Nastrerei tutto in Teflon, guaina elestica e il cavo è finito.
Che dite?

Dall'alto della mia ignoranza in materia, avevo capito che per questo tipo di cavi (che avrei voluto costruirmi) servisse un coassiale con lo schermo a foglio di rame, non d'alluminio; questo tipo di cavi esistono (li ho visti per esempio su maplin), ma non sono così diffusi (si era interessato un amico che lavora in una ditta che ordina da svaritati fornitori inerenti all'elettronica, se non ricordo male mi aveva trovato solo una matassa con cavo molto lungo che costava non poco, che pergiunta non mi convinceva per qualche motivo che ora non ricordo). Se trovassi il cavo adatto ad un prezzo ragionevole, credo che proverei a costruirmelo, data l'ottima fama di cui gode (cavo di segnale ma anche di potenza)...

Il primo che ho trovato ..... e senza fatica.
https://www.distrelec.it/ishopWebFront/catalog/product.do/para/keywords/is/Cavo_coassiale/and/language/is/it/and/shop/is/IT/and/series/is/1/and/id/is/01/and/node/is/DC-58977/and/artView/is/true/and/productNr/is/513601.html

Ma la volete capire che ci sono anche dei venditori che vendono al metro .....

La schermatura in rame è solo a treccia. Non esistono cavi con la schermatura di rame a folio (come nel caso di quelli in alluminio)

Ciao Barone, il problema è che per il cavo Ubyte serve, a detta di chi lo ha "ideato", un coax con schermo
il lamina di rame, non treccia (che va eliminata).
L'unico posto in cui c'è questo cavo è RS, e solo matasse da 100m. Su Distrelec non c'è nulla che serva allo scopo.
In fatti, per ordinarne uno su internet e pagare le spese di sped. ho deciso di provare da un installatore
(costo 3€ per 2.7m).
Vedere l'argomento precedenteTornare in altoVedere l'argomento seguente
Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
