Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Lun 29 Set 2014 - 23:32
In un progetto che per ora vede coinvolte 3 persone, me incluso, ho deciso di “ridare all’ AtariVCS quel che è dell’ AtariVCS”, prima che la console più famosa di sempre e simbolo del “videogioco casalingo” venisse “rilasciata” ufficialmente sul mercato nel 1977 : il SONORO INTERNO STEREOFONICO !

All’interno delle versioni “Heavy Sixer” ( ovvero  il primissimo tipo di AtariVCS che dall’82 in poi venne denominata “2600” ) e “Light Sixer” ( la più comune e molto meno rara versione chiamata anche “Woody a 6 levette” ) vi sono, infatti, 2 “slot” fusi nella plastica del “guscio” ( o “chiglia” ) e realizzati per poter accogliere due minidiffusori.






Premetto che attualmente ho diverse Atari VCS/2600, e tre di esse, in particolare, sono modelli “Heavy” in versione NTSC ( americana ) ed ho recentemente proceduto ad “estrapolare”, tramite una particolare modifica che comprende anche l’utilizzo di un’apposita “schedina”, i segnali video CVBS ( segnale composito ) e S-Video ( segnali di contrasto e luminosità separati ) e i due canali, installando nella parte posteriore della console i rispettivi connettori…






Audio sterofonico su una console da videogioco concepita nel 1975… per un appassionato come me ( e come me ce ne sono tantissimi… più di quanto un profano possa immaginare ! ) è una cosa strabiliante !

MA veniamo al “punto”…
Collegando direttamente i minidiffusori “compatibili” che ho trovato da TME ( dei Visaton VS-K57C, 2W, 8Ohm ) ai cavi di segnale, l’integrato/buffer 4050 non si stressa per nulla ma il livello del volume è assolutamente per soli “ascolti notturni” ( ovviamente ho interposto un piccolo “switch” per “dirottare” il segnale o sui connettori RCA o sugli altoparlanti integrati nella console… ) .



Ho provato, quindi, a costruire un piccolo amplificatore stereofonico, utilizzando un integratino che avevo già utilizzato in passato per altri fini: l’ LM386 .
Ho seguito lo schema “base” indicato anche nel datasheet, consegnando ai due LM una Vdc pari a 9V, presa direttamente dai reofori del connettore di alimentazione della console.



RONZA DI BRUTTO !!!
… ho provato anche ad utilizzare dei cavi schermati ma ronza sempre, in un modo devastante !!!
In più quando tocco il potenziometro con le dita il rumore si accentua !



… che dite ?
Problema di masse o altro ?
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 0:20
mettici un cap di ripple (almeno 2200) all'ingresso dell'ali negli schemi ''base'' di solito si da x scontato, controlla gli anelli* (se ce ne sono),i cavi segnali o si schermano totalmente(coax) o in semibilanciato (meglio il secondo)
*tutti i negativi devono andare a un punto (centro stella) solo,una sola volta ciascuno,se c'e' un raddoppio ronza
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 0:35
e' questo lo schema?Qui non lo mettono ma di solito c'e' un cap di ripple da 100-470 sull'integrato,io ci andrei giu piu duro perche' non sai cosa ti arriva dalla tua ali



PS il pot va schermato anche lui portando a terra il suo involucro metallico,anche lui UNA SOLA VOLTA non ci devono essere doppioni,neanche se è il telaio il raddoppio
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 1:04

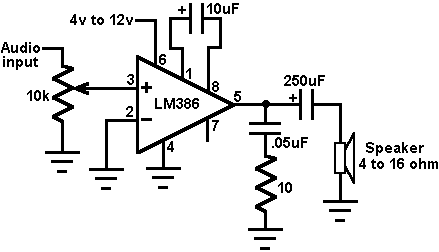

se guardi questo schema ad esempio e' previsto il cap,se utilizzi due integrati da 8 pin montali tra loro in ''fila indiana'' e sotto ci fai passare un binario con negativo e positivo dove colleghi ciascuno il 6 e il 4 e interponi tra i due integrati un cap (qualsiasi) da 100nF a cavallo tra i due binari oltre a quello ''di mazza'' (2200 uF) all'ingresso dell'alimentazione quello ''grande'' va messo subito appena entri nella schedina

http://www.electronicecircuits.com/electronic-circuits/lm386-low-voltage-audio-power-amplifier

tutto questo (come soluzione) dando per scontato che non ci sono anelli ne sviste di collegamento
avatar
MacDLSA1970
Appassionato
Appassionato
Data d'iscrizione : 30.11.11
Numero di messaggi : 401
Località : Stradella
Occupazione/Hobby : Operaio / HiFi,Videogames'80,VintageCars,Rally,F1
Provincia (Città) : (PV)
Impianto : _________________________________

>GIRADISCHI : ProJect Debut III DC;
testina AudioTechnica AT95e
>PRE RIAA : in costruzione ( in utilizzo
temporaneo il RIAA dell'ampli Yamaha
descritto sotto... )
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
_________________________________

>DVD/SACD : Philips DVP 5505 S
>AMPLImulticanale : Yamaha RX-V395
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
_________________________________

>CDPLAYER : Autocostruito
meccanica Pioneer CD-ROM (slot-in)
>GIRADISCHI : Autocostruito
su base Philips (modello non saprei)
>PRE PHONO : interno ad
un ampli integrato Philips
>TAPE DECK : Teac V1010
>PRE "Pre-Cario" , valvola ECC86 (b.t.)
>AMPLI : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_________________________________

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 8:02
Ieri sera mi ero dimenticato di postare il mio disegno del circuito dell' ampli :



Questa è la versione a "basso guadagno", mentre quella nel link da te postato, Mauri, è quella ad "alto guadagno".

L'unica cosa che "mi cambia" rispetto al mio è quel "C5" da 1uF in ingresso, messo probabilmente per non "tirar dentro" la continua... provo subito, che stamattina ho un paio d'ore "libere" Wink

Cmnq dalla foto della console con l'ampli si vede bene che il cap da 2200 ce l'ho messo "A PRIORI", sempre parallelo con un cap poliestere ( in questo caso da da 100nF ) !
Il centro stella è ok, ma i cavi NON sono schermati ( caxxo... nemmeno sul valvolare sono schermati... e c'è pure l'alternata per i filamenti che "gira" ! )
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 17:00
vedi che sei stato previdente?memore di altri episodi,il 2200 ce l'hai messo Very Happy I cavi di segnale VANNO schermati soprattutto quando hai ingiro ttl e/o compagnia bella che irradiano senza contare i trasformatori.Usa un microfonico o un coax,i valvolari sono un altra faccenda,qui sul digitale te ne puoi fregare del passa basso e della capacita' del cavo schermato ti vai a prendere rogne x niente,per correre dietro a un ''tocco d'artista'' sul quale io ho gia' dei dubbi che serva sull'analogico.Verifica il pot che non sia a doppia massa con il telaio e un altro filo che hai portato tu
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 21:47
sei sicuro che i piedini 1 e 8 a prescindere dal guadagno vadano lasciati aperti?A me pare strano pur non utilizzando mai questi affari non e' che occorre almeno un cap da 10 o il microbo parte per la tangente?Anche quel pin 7 e' libero?Leggi qui sotto a proposito ci sono troppi pin ''non riferiti'' che per un integrato fanno pensare

Most commercial rigs (and kits) using the LM386 either fail to bypass pin 7 at all or use too small a value (0.01uF or 0.1uF) to be totally effective and increasing the value to 4.7uF completely eliminates the “thumps” in the audio output produced by Vcc transients when the transmitter is keyed.
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mar 30 Set 2014 - 22:38
questo ad esempio ci mette un 100uF sul 7 alcuni vanno su valori da 100nF,addirittura altri lo mettono a gnd e comunque chiudono 1 e 8 con un cap da 10uF.Secondo me ''aperto'' va in palla completa,prova a vedere cosa succede settandolo poi se il guadagno non fosse quelo che vuoi lo sistemi attraverso i due piedini 1 e 8



avatar
donluca
Membro classe argento
Membro classe argento
Data d'iscrizione : 07.11.11
Numero di messaggi : 3648
Località : Roma
Occupazione/Hobby : Visionario informatico
Provincia (Città) : Roma
Impianto :
Spoiler:
Impianto principale:
Lettore SACD/DVDA: Yamaha S2700
Giradischi: Pro-ject Debut Carbon
Testina: Ortofon Super OM40
Pre Phono: NVA Phono 1
Pre-Amplificatore: Eden Passive Preamplifier
Finale: Advance Acoustics MAA406
Diffusori: Castle Conway 3 (moddati con dadi ciechi)

Impianto in camera:
Sorgente: iMac 27"
DAC: T.C. electronic Desktop Konnekt 6 (da moddare)
Giradischi: Rotel RP-900
Testina: Ortofon 2M Red
Pre Phono: Cambridge P540
Amplificatori: troppi (attualmente Sansui AU-217 II, rigenerato, da moddare)
Diffusori: Quad L-ite (da cambiare)
Amplificatore cuffie: Perreaux SXH2
Cuffie: HiFiMan HE-400, AKG K601, Creative Aurvana Live!, Xears XE200Pro, AKG Q460

http://16bitaudiophileproject.org

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mer 1 Ott 2014 - 0:51
Vanno lasciati aperti.

Io ho fatto così per un piccolo progetto che ho fatto e ho zero ronzii.
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mer 1 Ott 2014 - 1:41
@donluca ha scritto:Vanno lasciati aperti.

Io ho fatto così per un piccolo progetto che ho fatto e ho zero ronzii.

purtroppo a parte errori o omissioni questo invece ronza,secondo me perche':

1) non e' la tua stessa alimentazione
2) non ha usato i tuoi stessi lm386 (e il componente fa la differenza)
3) non c'e' la tua stessa sorgente

Per questo proverei a settarlo,almeno siamo certi che non è quello il prblm
Eliminati questi 3 punti col settaggio si ritorna ad ''errori e omissioni'' nella costruzione (cavi compresi)
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mer 1 Ott 2014 - 1:54
punterei su il cap sul 7 (10 micro) piu che sui due di guadagno (1 e Cool che mi pare di capire non fanno la differenza aperti o chiusi
avatar
MacDLSA1970
Appassionato
Appassionato
Data d'iscrizione : 30.11.11
Numero di messaggi : 401
Località : Stradella
Occupazione/Hobby : Operaio / HiFi,Videogames'80,VintageCars,Rally,F1
Provincia (Città) : (PV)
Impianto : _________________________________

>GIRADISCHI : ProJect Debut III DC;
testina AudioTechnica AT95e
>PRE RIAA : in costruzione ( in utilizzo
temporaneo il RIAA dell'ampli Yamaha
descritto sotto... )
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
_________________________________

>DVD/SACD : Philips DVP 5505 S
>AMPLImulticanale : Yamaha RX-V395
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
_________________________________

>CDPLAYER : Autocostruito
meccanica Pioneer CD-ROM (slot-in)
>GIRADISCHI : Autocostruito
su base Philips (modello non saprei)
>PRE PHONO : interno ad
un ampli integrato Philips
>TAPE DECK : Teac V1010
>PRE "Pre-Cario" , valvola ECC86 (b.t.)
>AMPLI : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_________________________________

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mer 1 Ott 2014 - 7:39
Grazie Mauri.
Venerdì proverò, anche se guardando bene lo schema dell' LM386 non credo cambi qualcosa...


Il collegamento dei pins 1 , 8 è proprio ( e ASSOLUTAMENTE ) "opzionale" !

Resta qualche dubbio sul 7, per cui credo procederò con un cap di bypass da 4.7 -/- 10 uF ... mi sembra la cosa più sensata.
avatar
valvolas
Membro classe oro
Membro classe oro
Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Re: Amplificazione STEREO interna per console da videogioco Atari VCS/2600

il Mer 1 Ott 2014 - 15:25
anche io penso che 1 e 8 siano assolutamente ''piano b''.Ma il 7 e' da verificare di certo,con il materiale che gira oggi non ti puoi affidare ai precedenti,gia' c'erano problemi 30 anni fa tra una marca all'altra posso immaginare cosa vendano adesso,senza contare che ogni volta l'alimentazione e' una faccenda a se
Vedere l'argomento precedenteTornare in altoVedere l'argomento seguente
Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
