The Wall SPECIAL EDITION..alla ByManu!

Pagina 1 di 8 1, 2, 3, 4, 5, 6, 7, 8  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

The Wall SPECIAL EDITION..alla ByManu!

Messaggio  MANU97 il Mer Lug 09, 2014 12:01 am

E finalmente sono arrivato a finire il grande Amplificatore "The Wall" di Zì Bruno (Ideafolle)!!

Cercherò in questo nuovo 3D (non ho usato il "solito" per evitare le 100+ pagine Laughing ) di risintetizzare le parti tecniche e poi presentare la mia realizzazione.

E' da i primi giorni in cui il The Wall è girato per il TForum che ho la scimmia di farlo! Alla fine, concludendo pochi giorni fa e iniziato per inizio anno, ho portato a termine l'impresa.
All'inizio avevo molti dubbi su che dissi andare ad utilizzare, come disporli nel case e in ultimo se fare un "banale" Stereo, un pò più modico Dual Mono oppure...due Mono Blocchi completamente separati.

Ecco, agli albori del l'ampli, quando sceglievo la posizione dei dissipatori:
Gli ho scelti enormi (30x20x5cm) e poi, grazie ai consigli di Alessandro (Netgear) e lo Zio (Ideafolle) ho optato per soli due dissi in posizione verticale.



Combinazione poi in quel periodo mi capitò nelle riviste mensili di CHF, come pubblicità, gli ampli di Aloia...mi ci affezzionai fin dai primi sguardi e in particolare l'ST-2001. Un mono blocco fatto a torre...e così prendendo spunto da esso decisi anch'io di fare così.

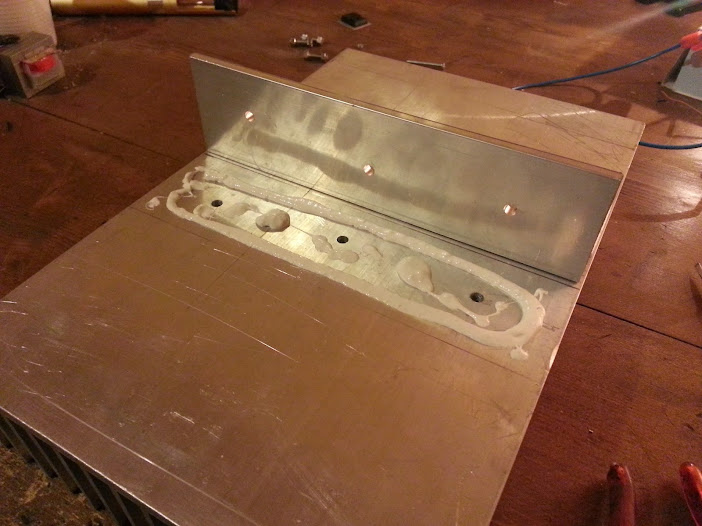

Per poter montare i vari Transistor (sopratutto i due in Case TO-3) sui dissi ho fatto uso di profilati d'alluminio a L procuratimi da Filippo (Mr Phil) di cui posso ringraziare!
Anche se inizialmente, comunque, puntavo a profilati di rame, ma a parte il costo, non sapevo a chi rivolgermi per acquistarli o farmeli fare.


Sono profilati di ottime dimensioni per quest'uso...50x50x5mm. Li ho fissati con tre bulloni d'acciaio Inox M6 stretti a morte più molto silicone termico.
Il tutto per un finale completamente passivo, niente disgraziose ventole!


Alimentazione:
Da questo schema, originale:

l'ho leggermente variato in:
-Trasfo da 36V;
-Fusibile da 1.6A Semi-Ritardante sulla rete;
-Fusibile da 3.15A Rapido sull'entrata del Mosfet;
-Condensatori Ceramici 0.1uF in parallelo ai diodi del Ponte Raddrizzatore;
-Aggiunta di una resistenza in parallelo a quella da 1K in serie al Gate del Mosfet.
Il trasfo l'ho preso da 36V perchè da TME non ne avevano altro; i fusibili per sicurezza; i Cap Ceramici in parallelo ai diodi eliminano molto il rumore di rettificazione e infine l'aggiunta della resistenza in parallelo (dunque scendendo a 500 ohm sul Gate) mi ha permesso di arrivare a una tensione di alimentazione dei finali di circa 38.5VDC.
La scelta di aver abbassato la resistenza vista dal Gate ha portato si all'aumento della tensione, ma in teoria porta anche a più rumore di fondo in uscita.
Questo, vuoi per l'attento cablaggio, vuoi per il sovradimensionamento del valore già all'origine, non si è verificato ed il rumore di fondo è davvero basso, inudibile dal punto d'ascolto.

Finale:

Lo schema, ricopiato a computer, ma originale:

qua ho variato usando:
-Trimmer da 200K multigiro
-Cap d'ingresso da 2.2uF (e non 2uF)
-BUX98

Svolgimento:

Devo dire che questa costruzione mi ha portato all'insegnamento e al perfezionamento di molte cose... per niente dei problemi durante il lavoro gli ho avuti!

Ho iniziato, dopo il fissaggio sui dissi delle barre a L, a provare diversi layout dei vari componenti...
Dunque:

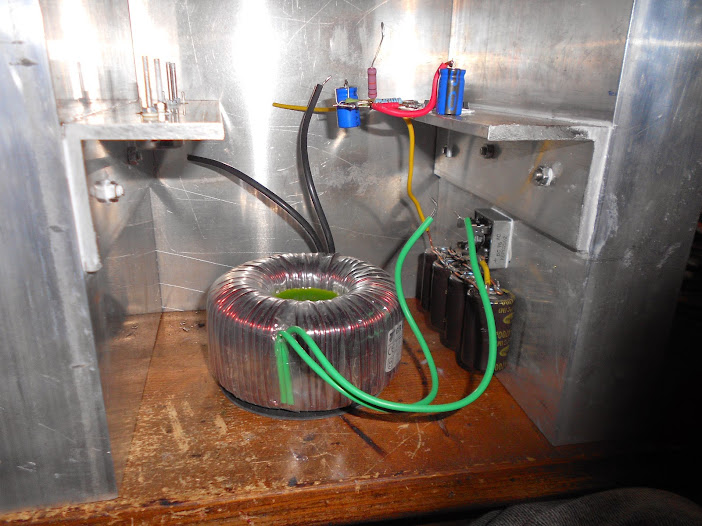

questa è stata la mia scelta...Alimentazione a destra e finale a sinitra.
In questa foto, che come tutte sono state fatte in corso lavori, ci sono ancora i quattro Cap della VB attaccati al dissipatore...Mi è stato detto che il calore del dissi gli fa male, dunque successivamente gli ho fissati nel fondo del case.

Nel frattempo, tra ordini da TME e manodopera, pensavo a come costruire il Case: tutto legno, tutto alluminio, un pò uno e un pò l'altro...
Sì che ho preso spunto dal mitico Aloia, ma dicerto (e ci mancherebbe!) uguale non lo avrei fatto.
Un altro grande amico anche del forum, Diego (Tanquassa) conoscendo diversa gente del campo mi ha preventivato 4 pannelli 30*30cm, in alluminio, 1mm per il retro e 3mm di spessore davanti, tagliati a Laser....per neanche 50€ mi son deciso e le ho fatte fare.
Mancava ancora il sopra/sotto...ma ve lo lascio più avanti...è il tocco d'opera!!

Il dietro, ultimato di connettori a parte il porta fusibile che ho messo in seguito:

Il case, con dissi e pareti...quella davanti non aveva ancora l'interuttore e led Power:


Adesso, con le pareti, ho potuto iniziare il vero e propio cablaggio:

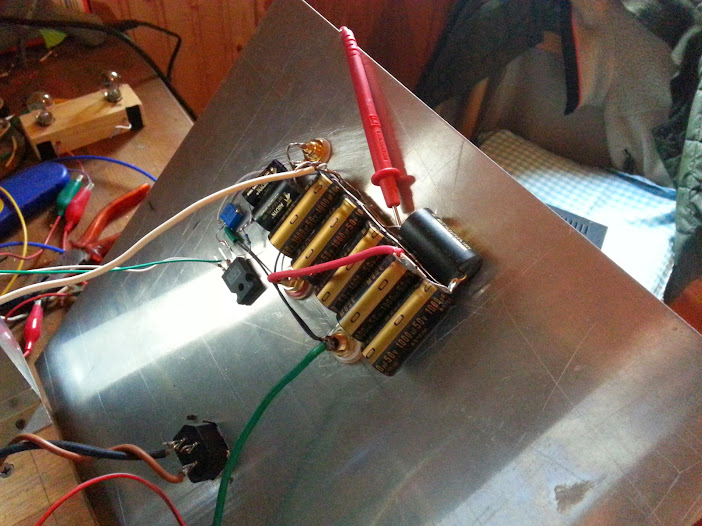

A parte il puntale del tester (ero già avanti in questa foto...) si vede che ho messo i Cap di uscita e la prima parte dell'IN praticamente saldati sui connettori. Limitando al massimo così la lunghezza dei cablaggi..dopotutto poi fa anche più ordinato.
(Il tutto fissato con colla a caldo)


Ecco l'ampli finito di cablare (anche se poi gli ho apportato alcuni accorgimenti per migliorare ancora i cablaggi e ho saldato bene la resistenza in parallelo svolazzante sul Gate del Mosfet!!)


Non vi ho ancora detto il perchè ho usato i BUX98...ehehe...
Forse perchè prima di quelli ne hanno zompato ben 6!
Tre, anche se Zì non ci voleva credere quando glielo detto, si sono bruciati accendo il Pre dopo l'accensione del The Wall! Il Bump del Pre mi faceva continuamente bruciare prima due 2N3055, poi un BUX41.
Alla fine, come tutt'ora, accendo sempre prima il finale!
Gli altri tre non ricordo bene perchè si sono bruciati... uno è un BUV20, d'improvviso...
Infine c'è stata la morte del Mosfet...quando è partito il BUX41 mi ha portato via anche l'IRFP!
Quando ho costruito il secondo Mono Blocco invece non ho avuto un minimo problema fin dalla prima accensione! A gonfie vele ancora adesso. (P.S. il Veliero di Valvolas va forte....)

Nell'ultima foto si inizia a scorcere il fondo del case...
E' il momento di svelare il bel case, che spero piaccia! ;-)







Tutto in Massello di Noce Nostrana, Maniglie e Piedi forgiati a mano; rivettature in rame del pannello anteriore....WoW!


Impressioni d'ascolto:

Dopo tutto, ci vogliono anche quelle!
Quest'ampli, in confronto a quello che ho e che ho potuto sentire è il TOP!
La musica riprodotta da questi due Classe A è favolosa, nitidissima nei dettagli.
Utilizzo, come Pre, il mio LM4562 di cui ho anche fatto un 3D poco tempo fa..si abbina ottimamente.
Il basso c'è, pulito e potente; gli alti ci sono, correttamente.
Rumore di fondo, come accennato, è molto lieve...a 1metro non si sente niente.
Donano con i miei Philips da 94dB e permette loro di dare il massimo questo ampli.
La potenza c'è, riesco ad ascoltar di tutto senza saturarmi i finali. Sinceramente mi sembrano più di 5W...7 sicuro. Ma per questo aspettate che mi arrivi l'oscillo...le Resistenze di prova le ho già acquistate.

Conclusioni Tecniche:
I dissi, con 22° ambientali, mi stanno sui 50°...ma quello a sinistra dove ci sono i due Transistor. Quello a destra, dove c'è montato solo il Mosfet scalda molto poco... neanche 40°.
Il primo canale è stato un pò pieno di storie...sopratutto per i Tr bruciati.
Cablaggi in generale il più corti possibile e tutti cavi rigidi.
Una foto nel momento di test del primo canale:


Conclusione 3D + Ringraziamenti:
Alla fine, dopo 7 mesi, ho concluso uno dei lavori che più mi interessava portare a termine...Ora posso dire di avere un classe A!..Ma a parte quello...adesso ho un impianto che suona davvero bene.
I due mono blocchi donano in mezzo al mobile porta elettroniche:

I led Blu accesi, alla notte, sono bellissimi! Il calore che emette...te lo trasmette anche con il cuore e con le orecchie.

Nei prossimi giorni vedrò di lucidare con la pasta Iosso l'alluminio, verranno a specchio!

Concludo con i ringraziamenti a:
-Alessandro (Netgear) per il costante supporto e vari consigli nel progetto
-Filippo (Mr Phil) per alcuni consigli e per avermi procurato i profilati a L
-Diego (Tanquassa) per avermi procurato i pannelli d'alluminio
-Zì Bruno (Ideafolle) per la sua follia ad aver progettato un ampli così M.....inimalista e ottimo!
-TForum...se non ci fosse, non sarei qua.


Grazie a tutti e spero vi piaccia,
ovviamente commenti a più non posso, critiche e chiedete altre foto..se non ne avete visto a basta  Hehe

Manuele

P.S. Non Quotate questo Post!!! Altrimenti si occupa troppo spazio.

MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  Zio il Mer Lug 09, 2014 12:12 am

Bravo Manu, adesso ho capito perchè era un po' che non ti si vedeva!

Devi farmi un favore. Appena hai 5 minuti... ne fai un paio anche per me!  Laughing Laughing

Zio
Membro classe argento
Membro classe argento

Data d'iscrizione : 06.04.13
Numero di messaggi : 2585
Provincia (Città) : Parma e Verona
Impianto :
Clicca se sei curioso:
Impianto in uso:
- Notebook con Foobar su W7
- Netbook con Daphile
- Douk DAC
- Marantz SR-4400
- Advance Acoustic MAA 406
- Dipolo Diy
- Cavi segnale RCA Diy very cheap
- Cavi potenza TNT Star Diy
- SUB JBL Diy per prima ottava
Nel cassetto:
- Yarland M34 con KT66
- Abletec ALC240
- Luxman C-03
- Breeze Audio TPA3116
- Marantz CD-67 SE
- Thorens TD180 con Goldring 10-20
- EQ YAMAHA EQ-500
- DAC Tascam us144 mkii
- Scythe SCBKS-1100 Kro Craft
- qualche altoparlante
- componenti per Crossover a volontà...
- Notebook con REW e microfono


Clicca se NON sei curioso:
Ma se non sei curioso...
perchè hai cliccato!!





Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  lello64 il Mer Lug 09, 2014 12:15 am

@MANU97 ha scritto:
P.S. Non Quotate questo Post!!! Altrimenti si occupa troppo spazio.

Bravissimo Manu .... e questa lezione di civiltà in chiusura è la ciliegina sulla torta Smile

 Clap Clap Clap Clap Clap

lello64
Membro classe oro
Membro classe oro

Data d'iscrizione : 10.06.10
Numero di messaggi : 5656
Località : bologna
Impianto : x+y

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  valvolas il Mer Lug 09, 2014 12:34 am

Vedi che qualcosa del concetto di veliero di legno,ti è rimasto in zucca????  Hehe  Hai fatto un'ottimo lavoro pero' dovrai darmi ragione che ci hai messo tempo (quello che ti serviva) perseveranza,transistors bruciati (quelli che dovevi bruciare) e cognizione di causa,per qualcosa che ne valeva la pena...

valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  Mr Phil il Mer Lug 09, 2014 7:38 am

Clap Clap Clap Ok Ok Ok
Son contento che l'hai finito. Ma nel frattempo ci sono altri progetti che bollono in pentola. Avrai il tempo di godertelo sto The Wall???  Hehe Hehe Hehe

Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Occupazione/Hobby : elettricista / e non solo
Provincia (Città) : TO
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  ideafolle il Mer Lug 09, 2014 8:45 am

Laughing Laughing  bravo manu  Hehe Hehe bel lavoro . sono contento che ti piacia come si sente .
anche se ancora non capisco la storia dei bjt bruciati a l'acienzione del pre ....MA!!!  Crazy
indachero'  Hehe Hehe  tutti i modi e' gia vecchio  Hehe Hehe e ormai sorpassato, dopo 2 anni di onorato servizio  Laughing Laughing Laughing
vai a vedere qui  Wink  http://www.tforumhifi.com/t44205-hey-you-beyond-the-wall   Hehe Hehe
me sa che te tocca ricomincia da capo.  Dribbling  Glasses  Wink

ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  porfido il Mer Lug 09, 2014 8:46 am

Bravo Manu!  Oki

porfido
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.11.08
Numero di messaggi : 5043
Località : Ronchi (GO)
Impianto :
Spoiler:


Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  argonath07 il Mer Lug 09, 2014 8:51 am

Spettacolare...Semplicemente SPETTACOLARE!
Complimenti

argonath07
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 21.04.13
Numero di messaggi : 524
Località : Marche
Provincia (Città) : FM
Impianto : A
Giradischi:
Pro-Ject Debut Carbon
Pre-phono:
Musical Surroundings Nova Phonomena
Ampli:
JLH '69 by cucicu
Diffusori:
Triangle Scalene

B
MacBookPro
DAC:
HRT Music Streamer II
Ampli:
Synthesis Nimis
Diffusori:
Triangle Scalene

C (Vintage)
Giradischi:
Technics SL-Q2 (1979)
Ampli:
Sansui AU-517 (1979)
Diffusori:
Grundig Box 1500a Professional (1978)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  MANU97 il Mer Lug 09, 2014 10:27 am

Ehi raga grazie mille!!! Smile

@Zì Bruno: Il bump del pre è parecchio forte, dunque saturando appieno i finali forse "scombina" il loro punto di lavoro bruciando via il Transistor....
Va che riprovare a vedere se regge il bump con i BUX98 (presi in apparecchiature trifase, grazie ad un amico) che sono molto robusti, non lo faccio Laughing

Il giorno che mi sbaglio e accendo prima i finali e poi il pre avrò modo di sapere come andrà a finire  Hehe Hehe


...Ora mi metterò a fare un bel diffusore, ma come prossimo Classe A....un Nelson Pass da 30W non me lo leva nessuno!

MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  valvolas il Mer Lug 09, 2014 12:19 pm

Non ho letto (o mi è sfuggito) cn quale pre lo piloti...

valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  MANU97 il Mer Lug 09, 2014 12:28 pm

Ho fatto cenno al mio Pre con l'LM4562: http://www.tforumhifi.com/t42777-preamplificatore-by-op-amp-lm4562
Forse non avevi visto neanche il 3D, o per lo meno non l'hai commentato.. Ora è l'occasione per farlo  Very Happy  Laughing


Buon appetito!

MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  ideafolle il Mer Lug 09, 2014 12:50 pm

@MANU97 ha scritto:Ho fatto cenno al mio Pre con l'LM4562: http://www.tforumhifi.com/t42777-preamplificatore-by-op-amp-lm4562
Forse non avevi visto neanche il 3D, o per lo meno non l'hai commentato.. Ora è l'occasione per farlo  Very Happy  Laughing


Buon appetito!

 Mmm manu' prova a pilotallo con il pre il tube minimalist di maurizio Rose  quello modificato o il bmm  Hehe Hehe :hehe:o con il mau  Laughing  Laughing   e poi cie dici che ore so'  Embarassed  Rolling Eyes  come se sente  Laughing Laughing Laughing Laughing Laughing

ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  Marco Ravich il Mer Lug 09, 2014 5:19 pm

...ecco, non sarebbe male affiancarci qualcosa tipo π-Amp o Little Heavy !

I links ai progetti (e non solo quelli) in questa pagina:

http://www.forart.it/progetti/ODFAS/index.php?file=kop8.php

Marco Ravich
Membro classe argento
Membro classe argento

Data d'iscrizione : 20.04.09
Numero di messaggi : 3935
Località : Marche
Occupazione/Hobby : musica / informatica
Provincia (Città) : Macerata
Impianto : i5 @ HFX Classic > Zoom R16 > Yamaha A-760 > Canton GLE 70

http://www.forart.it/

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  valvolas il Mer Lug 09, 2014 5:30 pm

@MANU97 ha scritto:Ho fatto cenno al mio Pre con l'LM4562: http://www.tforumhifi.com/t42777-preamplificatore-by-op-amp-lm4562
Forse non avevi visto neanche il 3D, o per lo meno non l'hai commentato.. Ora è l'occasione per farlo  Very Happy  Laughing


Buon appetito!

E' in configurazione invertente e alimentato duale vero?Fai una bella cosa mettilo in un bel cassetto (fondo) e dai retta ''a zio'' e valvoli lo stadio pre oppure fatti una V3 moddata in V4 e
1) risolvi il problema
2) suona meglio

Hai fatto il the wall hai quelle due belle monovia philips che hai restaurato e ci metti davanti un cio e ciop?Vai a riprendere il saldatore per punizione costruisci 3 preminimalist e due pretube  Hehe

valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  ideafolle il Mer Lug 09, 2014 5:38 pm

mauri questa me la so perza  Hehe Hehe Hehe  quale e' la v4 modata non la ricordo. Hehe Hehe  ne avemo fatti talmente tanti che mi sfugie  Laughing Laughing Laughing Laughing Laughing

ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  ideafolle il Mer Lug 09, 2014 5:41 pm

@valvolas ha scritto:
@MANU97 ha scritto:Ho fatto cenno al mio Pre con l'LM4562: http://www.tforumhifi.com/t42777-preamplificatore-by-op-amp-lm4562
Forse non avevi visto neanche il 3D, o per lo meno non l'hai commentato.. Ora è l'occasione per farlo  Very Happy  Laughing


Buon appetito!

E' in configurazione invertente e alimentato duale vero?Fai una bella cosa mettilo in un bel cassetto (fondo) e dai retta ''a zio'' e valvoli lo stadio pre oppure fatti una V3 moddata in V4 e
1) risolvi il problema
2) suona meglio

Hai fatto il the wall hai quelle due belle monovia philips che hai restaurato e ci metti davanti un cio e ciop?Vai a riprendere il saldatore per punizione costruisci 3 preminimalist e due pretube  Hehe

 LOL LOL LOL  grande maurizio  Ok Ok Ok Ok Hehe Hehe Hehe Laughing Laughing Laughing

ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  valvolas il Mer Lug 09, 2014 5:49 pm

@ideafolle ha scritto:mauri questa me la so perza  Hehe Hehe Hehe  quale e' la v4 modata non la ricordo. Hehe Hehe  ne avemo fatti talmente tanti che mi sfugie  Laughing Laughing Laughing Laughing Laughing

Zio me l'ha passata l'esimio e' roba sua e non so se l'ha gia' pubblicata lui da qualche parte,ci ha messo in fondo un fet a catode follower,mai andata meglio di cosi....Te la ricorderai di sicuro se rivedi lo schema,semmai digli di portartela li a pomezia da sentiire che è venuta fuori una bella miglioria-
C'e' il solito problema di quei piccoli mosfet da segnale che io qui non li trovo,al momento e nei cassetti di invecchiamento/stagionatura non li ho  Laughing
Cmq a parte gli scherzi manu ha due belle philips monovia che se me le presta non gliele rendo piu neanche se prende in ostaggio il mio saldatore  Hehe Hehe

valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  emmeci il Mer Lug 09, 2014 6:12 pm

Oki Grande Manu... hai fatto un splendido lavoro, complimenti!  Clap
Però dai retta agli Zii (valvolas/Bruno), fatti un pre a "discreti", semplice e ben suonante, vedrai che il tuo "The Wall" ti ringrazierà!
Per qualunque info sono a disposizione...  Wink
Ciao Mauro

emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5541
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  emmeci il Mer Lug 09, 2014 6:16 pm

@valvolas ha scritto:
@ideafolle ha scritto:mauri questa me la so perza  Hehe Hehe Hehe  quale e' la v4 modata non la ricordo. Hehe Hehe  ne avemo fatti talmente tanti che mi sfugie  Laughing Laughing Laughing Laughing Laughing

Zio me l'ha passata l'esimio e' roba sua e non so se l'ha gia' pubblicata lui da qualche parte,ci ha messo in fondo un fet a catode follower,mai andata meglio di cosi....Te la ricorderai di sicuro se rivedi lo schema,semmai digli di portartela li a pomezia da sentiire che è venuta fuori una bella miglioria-
C'e' il solito problema di quei piccoli mosfet da segnale che io qui non li trovo,al momento e nei cassetti di invecchiamento/stagionatura non li ho  Laughing
Cmq a parte gli scherzi manu ha due belle philips monovia che se me le presta non gliele rendo piu neanche se prende in ostaggio il mio saldatore  Hehe Hehe

 Cool Esimio... detto tra noi che non ce sente nessuno... a Zi Bruno glie ne ho parlato abbondantemente e l'ha pure ascoltato! Vabbè che quel giorno a casa di Max c'era 'na confusione che la metà bastava...  Hehe
Detto in buona sintesi la "modifica" non cambia la timbrica del minimalist, la migliora solo in funzione di un "migliore" adattamento di impedenza!  Wink
Personalmente continuo a preferire i FET...  Cool
Mo vedo de recuperà lo schema e lo accodo al vecchio topic!
Ciao Mauro

emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5541
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  ideafolle il Mer Lug 09, 2014 7:03 pm

mauri l'o inteso il pre (bmm) rivisto da mauro e sona azzz se sona e ti garantisco che a fatto arrossi qualcuno  Hehe Hehe Hehe Laughing Laughing Laughing Laughing collegato al hey you ed al otl ..se fatto rispetta
 Cool Rolling Eyes  e manco poco fidate!  Laughing Laughing Laughing Laughing

ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  emmeci il Mer Lug 09, 2014 7:13 pm

@ideafolle ha scritto:mauri l'o inteso il pre (bmm) rivisto da mauro e sona azzz se sona e ti garantisco che a fatto arrossi qualcuno  Hehe Hehe Hehe Laughing Laughing Laughing Laughing collegato al hey you ed al otl ..se fatto rispetta
 Cool Rolling Eyes  e manco poco fidate!  Laughing Laughing Laughing Laughing

 Laughing Grazie... sono commosso! Infatti continua dire che in base alla semplicità di realizzazione ma anche per il fatto che l'accoppiamento con il The Wall è veramente ottimo, l'iltima versione del BMM va'... si può fare di meglio? Certoooo!!! Sennò che famo se mettemo in pensione?  Hehe  A presto novità da Bruno, pare che abbia trovato dei componenti all' adaman_zio (glie li ha dati Wolverine in persona!) che montati sul BMM...  Laughing

emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5541
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  MANU97 il Mer Lug 09, 2014 7:54 pm

Weee Raga!!

Grazie Emmeci Smile


Comunque se mi fate una colletta qui nel forum, volentieri mi metto a costruire di tutto.
 Hehe  Hehe  Il tempo e la voglia non mi mancano dicerto.  Wink  Wink  Ok
Per il The Wall mi c'è voluto tanto tempo per finirlo solo per l'attesa del Cash mano a mano...cacchio, in 7 mesi altro che il The Wall si fa! Wink Laughing

Il Pre che ho fatto, non lo dico perchè l'ho fatto io, ma è neutralissimo!!
Niente cambia, toglie e aggiunge dalla sorgente...Per niente se collego i finali direttamente in sorgente non si sente alcuna timbrica diversa, ottimo!
Dunque niente alti setosi, bassi marmorei...o Alti frizzantini e Bassi caldi a mò di valvole....esce come sorgente l'ha fatto (il segnale).
Provate per credere Smile

I Pre indicatomi saranno anche eccezzionali (non lo metterei in dubbio!), ma ora voglio pensare ai nuovi diffu.
Ho una sorgente che va alla grande, un Pre che ne va altrettanto, Finali fantastici...i diffu, un pò antichi Laughing ma ottimi anch'essi perchè non accontentarsi per un pò di tempo? Very Happy Laughing
...il tempo di fare i diffu...  Hehe  Hehe  Hehe  Laughing  Smile




MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  emmeci il Mer Lug 09, 2014 8:13 pm

@MANU97 ha scritto:Weee Raga!!

Grazie Emmeci Smile


Comunque se mi fate una colletta qui nel forum, volentieri mi metto a costruire di tutto.
 Hehe  Hehe  Il tempo e la voglia non mi mancano dicerto.  Wink  Wink  Ok
Per il The Wall mi c'è voluto tanto tempo per finirlo solo per l'attesa del Cash mano a mano...cacchio, in 7 mesi altro che il The Wall si fa! Wink Laughing

Il Pre che ho fatto, non lo dico perchè l'ho fatto io, ma è neutralissimo!!
Niente cambia, toglie e aggiunge dalla sorgente...Per niente se collego i finali direttamente in sorgente non si sente alcuna timbrica diversa, ottimo!
Dunque niente alti setosi, bassi marmorei...o Alti frizzantini e Bassi caldi a mò di valvole....esce come sorgente l'ha fatto (il segnale).
Provate per credere Smile

I Pre indicatomi saranno anche eccezzionali (non lo metterei in dubbio!), ma ora voglio pensare ai nuovi diffu.
Ho una sorgente che va alla grande, un Pre che ne va altrettanto, Finali fantastici...i diffu, un pò antichi Laughing ma ottimi anch'essi perchè non accontentarsi per un pò di tempo? Very Happy Laughing
...il tempo di fare i diffu...  Hehe  Hehe  Hehe  Laughing  Smile




 Very Happy L'importante è che tu sia soddisfatto del risultato, personalmente non mi scandalizzo nemmeno un po' per l 'utilizzo di un opamp, anzi in alcuni casi sono decisamente... utili... anzi guarda, un mese di questi quando c'ho un po' di tempo me ne faccio uno, hai visto mai!  Laughing

emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5541
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  valvolas il Mer Lug 09, 2014 8:25 pm

se ti procuri un trafo 0-24 da 1 ampere,in piu a quello dovrai spendere una 20ina di euro per fare una V4,quel pre a cip ciop neutraliSSSIMO ha solo un problema che collegato al the wall ti fa saltare i finali,tutto sommato mi pare un dettaglio  Hehe Hehe
Basta che ogni volta che lo accendi fai delle sequenze preordinate e 4 o 5 riti propiziatori e sei nel burro  Hehe  Hehe
Le casse prima di partire in tromba,se devono andare sotto al the wall,fatti consigliare perche' dei padelloni da 300mm a 80dB non sono adatti,e poi una volta costruiti resti col solito ''cerino spento in mano''.
ps che fine hanno fatto le philips 94dB?Le avevi fatte riconare NON possono suonare male erano bellissime

valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: The Wall SPECIAL EDITION..alla ByManu!

Messaggio  MANU97 il Mer Lug 09, 2014 9:32 pm

Magari sono solo i grossi Cap di alimentazione nel Pre...caricandosi all'accensione  Ironic Ironic Laughing

Mannaggia però, siete fatti apposta per far assalire la scimmia  Laughing Hehe Hehe Hehe ....dunque, mandatemi un pò il link della V4, vediamo cosa posso fare....e quanto neutrale sarà....  lol! lol!

Diffu? Certo per il The Wall.... 96dB ti bastano? Sono +2dB rispetto agli attuali Philips  So in love e dovrebbero andare divinamente!
Le Philips vanno sempre notte e giorno  I love you , comunque i biconi hanno tutto originale!! Non li avevo fatti riconare, ma restaurare...avevano qualche problemino, solo da rimediare Smile

MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Pagina 1 di 8 1, 2, 3, 4, 5, 6, 7, 8  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
