Sostituzione Gruppo Pick Up Lente Lettore CD

Andare in basso

Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Slayer83 il Mer 11 Set 2013 - 13:27

Ciao Ragazzi!

Volevo chiedere...La sostituzione di un ottica nuova di un CD Player e' un operazione semplice, pur non avendo alcuna strumentazione di misura? Si rischia di montarla male? Qualche consiglio o esperienza diretta?Embarassed

Slayer83
Interessato
Interessato

Data d'iscrizione : 09.09.13
Numero di messaggi : 20
Località : Pisa
Impianto : Ampli Denon PMA260, CD Player Kenwood DPF 1010, Casse Pioneer S-P 770

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Charli48 il Mer 11 Set 2013 - 14:19

@Slayer83 ha scritto:Ciao Ragazzi!

Volevo chiedere...La sostituzione di un ottica nuova di un CD Player e' un operazione semplice, pur non avendo alcuna strumentazione di misura? Si rischia di montarla male? Qualche consiglio o esperienza diretta?Embarassed
Se ti riferisci al tuo lettore Kenwood no perchè dal manuale di servizio serve l'oscilloscopio.





Io ho sostituito il lettore Sony completo del mio Oppo ma li non c'era niente da tarare.



avatar
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1845
Località : Lombardia
Provincia (Città) : Varese Prov.
Impianto : I miei gingilli
Spoiler:

Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340



Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  leorus il Mer 11 Set 2013 - 14:54

quindi dipende dal modello... Sad

la domanda di Slayer interessa anche me perché mi hanno regalato un Rotel che ogni tanto non ne vuole sapere di leggere i CD...

vorrei sostituirlo da solo ma ho il dubbio della taratura e dall'immagine del pick-up si nota una piccola vite che sembra essere di regolazione...



suggerimenti?
avatar
leorus
Affezionato
Affezionato

Data d'iscrizione : 11.06.13
Numero di messaggi : 115
Località : un palermitano a Milano...
Provincia (Città) : Milano (Milano)
Impianto : Dayton DTA-100a - Rotel RCD1070 - Sennheiser HD598 - TEAC LS-35M - iPod Touch 4g

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Charli48 il Mer 11 Set 2013 - 15:09

@leorus ha scritto:quindi dipende dal modello... Sad

la domanda di Slayer interessa anche me perché mi hanno regalato un Rotel che ogni tanto non ne vuole sapere di leggere i CD...

vorrei sostituirlo da solo ma ho il dubbio della taratura e dall'immagine del pick-up si nota una piccola vite che sembra essere di regolazione...



suggerimenti?
Che Rotel è? Cerca il service manual e da li vedi se bisogna tarare o no.
avatar
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1845
Località : Lombardia
Provincia (Città) : Varese Prov.
Impianto : I miei gingilli
Spoiler:

Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340



Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Albert^ONE il Mer 11 Set 2013 - 15:15

Spesso sono tarati in fabbrica,ma alcuni modelli devono essere calibrati con l'oscilloscopio Wink
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5699
Località : Lanciano(ch) Abruzzo

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  leorus il Mer 11 Set 2013 - 15:26

è un rcd-1070...

avevo scaricato il "technical manual" (da cui ho preso il modello del pick up) ma non c'è alcun riferimento alla taratura...
avatar
leorus
Affezionato
Affezionato

Data d'iscrizione : 11.06.13
Numero di messaggi : 115
Località : un palermitano a Milano...
Provincia (Città) : Milano (Milano)
Impianto : Dayton DTA-100a - Rotel RCD1070 - Sennheiser HD598 - TEAC LS-35M - iPod Touch 4g

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Albert^ONE il Mer 11 Set 2013 - 15:29

hai una foto del pick up? di solito se è tipo quello della sony è già tarato in fabbrica Wink
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5699
Località : Lanciano(ch) Abruzzo

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Charli48 il Mer 11 Set 2013 - 15:38

@leorus ha scritto:è un rcd-1070...

avevo scaricato il "technical manual" (da cui ho preso il modello del pick up) ma non c'è alcun riferimento alla taratura...
Se non ci sono tarature meglio ,io sostituirei tutto il meccanismo

http://www.ebay.it/sch/i.html?_trksid=p2047675.m570.l1313&_nkw=sony+ksm213&_sacat=0&_from=R40

avatar
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1845
Località : Lombardia
Provincia (Città) : Varese Prov.
Impianto : I miei gingilli
Spoiler:

Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340



Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  leorus il Mer 11 Set 2013 - 16:05

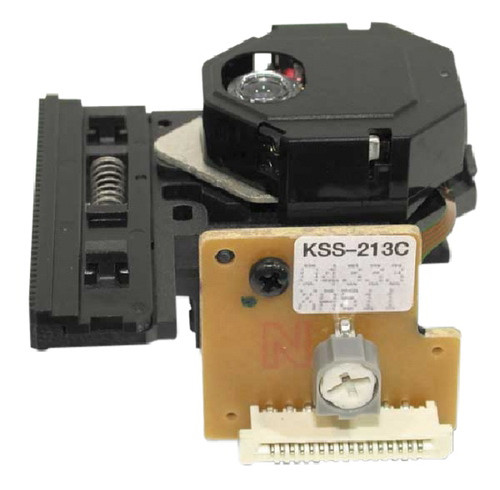

la foto è quella che avevo postato prima (non so se si vede... in tal caso [url=http://www.supericambi.it/dettaglio_articolo.asp?idpage=3&active=3&id_articolo=934&LENTE CD PICK UP LASER KSS213C SONY | Vendita Ricambi telefonini e console | OTTICHE LENTI LASER | LISTA COMPLETA]qui[/url] il link)

Comunque sì, è un sony KSS213C ma proprio dalla foto si vede una vite bianca con l'intaglio per un cacciavite...scratch

@slayer: prova a capire quale modello di pick up monta il tuo lettore e reperire foto o info sull'installazione.
avatar
leorus
Affezionato
Affezionato

Data d'iscrizione : 11.06.13
Numero di messaggi : 115
Località : un palermitano a Milano...
Provincia (Città) : Milano (Milano)
Impianto : Dayton DTA-100a - Rotel RCD1070 - Sennheiser HD598 - TEAC LS-35M - iPod Touch 4g

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Charli48 il Mer 11 Set 2013 - 16:10

@leorus ha scritto:la foto è quella che avevo postato prima (non so se si vede... in tal caso [url=http://www.supericambi.it/dettaglio_articolo.asp?idpage=3&active=3&id_articolo=934&LENTE CD PICK UP LASER KSS213C SONY | Vendita Ricambi telefonini e console | OTTICHE LENTI LASER | LISTA COMPLETA]qui[/url] il link)

Comunque sì, è un sony KSS213C ma proprio dalla foto si vede una vite bianca con l'intaglio per un cacciavite...scratch

@slayer: prova a capire quale modello di pick up monta il tuo lettore e reperire foto o info sull'installazione.
Quella vite è gia tarata in fabbrica,ma come gia detto io sostituirei tutto il meccanismo visto il costo esiguo.
avatar
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1845
Località : Lombardia
Provincia (Città) : Varese Prov.
Impianto : I miei gingilli
Spoiler:

Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340



Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  leorus il Mer 11 Set 2013 - 16:40

ora è tutto chiaro...

grazie mille
avatar
leorus
Affezionato
Affezionato

Data d'iscrizione : 11.06.13
Numero di messaggi : 115
Località : un palermitano a Milano...
Provincia (Città) : Milano (Milano)
Impianto : Dayton DTA-100a - Rotel RCD1070 - Sennheiser HD598 - TEAC LS-35M - iPod Touch 4g

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Slayer83 il Mer 11 Set 2013 - 18:40

CD Mechanism: H8151AF / HPC1MX



Questo e' il PickUp SHARP. Cmq e' inutile spendere soldi se non posso montarlo da solo perche' va calibrato....Giusto?

Costa 25 Euro

Slayer83
Interessato
Interessato

Data d'iscrizione : 09.09.13
Numero di messaggi : 20
Località : Pisa
Impianto : Ampli Denon PMA260, CD Player Kenwood DPF 1010, Casse Pioneer S-P 770

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Charli48 il Gio 12 Set 2013 - 0:03

@Slayer83 ha scritto:CD Mechanism: H8151AF / HPC1MX



Questo e' il PickUp SHARP. Cmq e' inutile spendere soldi se non posso montarlo da solo perche' va calibrato....Giusto?

Costa 25 Euro
Dal service manual del DPF-1010 il laser risulta un SONY KSS213C e tutta la meccanica la KSM213CCM.



Hai gia controllato cosa effettivamente è montato nel CD Player ?


Ultima modifica di Charli48 il Gio 12 Set 2013 - 0:12, modificato 1 volta
avatar
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1845
Località : Lombardia
Provincia (Città) : Varese Prov.
Impianto : I miei gingilli
Spoiler:

Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340



Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Slayer83 il Gio 12 Set 2013 - 0:08

No appena posso controllo e vi fo' sapere....ma anche se fosse il sony c'e sempre il discorso che ho bisogno di oscilloscopi per la corretta calibrazione del laser per un funzionamento corretto? O prendo il cacciavite smonto, monto e play? Laughing

Dal service manual che mi sono trovato anche io:

"Since this CD system incorporates the following automatic adjustment function, when the pickup is replaced, it is not neces- sary to readjust it Since this CD unit does not need adjustment, the combination of PWB and laser pickup unit is not restricted."

Boh?

Slayer83
Interessato
Interessato

Data d'iscrizione : 09.09.13
Numero di messaggi : 20
Località : Pisa
Impianto : Ampli Denon PMA260, CD Player Kenwood DPF 1010, Casse Pioneer S-P 770

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Albert^ONE il Gio 12 Set 2013 - 1:06

Vai tranquillo è già calibrato Wink
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5699
Località : Lanciano(ch) Abruzzo

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Albert^ONE il Gio 12 Set 2013 - 1:19

https://www.youtube.com/watch?v=EzHNRo8MUPY
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5699
Località : Lanciano(ch) Abruzzo

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  leorus il Gio 12 Set 2013 - 9:00

@Albert^ONE ha scritto:Vai tranquillo è già calibrato Wink
buone notizie anche per me allora... Very Happy

...visto che il pickup  e la meccanica sono le stesse Oki
avatar
leorus
Affezionato
Affezionato

Data d'iscrizione : 11.06.13
Numero di messaggi : 115
Località : un palermitano a Milano...
Provincia (Città) : Milano (Milano)
Impianto : Dayton DTA-100a - Rotel RCD1070 - Sennheiser HD598 - TEAC LS-35M - iPod Touch 4g

Torna in alto Andare in basso

lettore sony cdp 690

Messaggio  berga.vr il Gio 27 Nov 2014 - 12:52

ciao a tutti ! ragazzi qualcuno sa aiutarmi? devo cambiare l'ottica del mio lettore cd sony modello cdp 690 ma non so se deve poi essere calibrata con l'oscilloscopio..qualcuno sa dirmi prima che spenda soldi per nulla?grazie

berga.vr

Data d'iscrizione : 27.11.14
Numero di messaggi : 1
Provincia (Città) : verona
Impianto : (non specificato)

Torna in alto Andare in basso

Re: Sostituzione Gruppo Pick Up Lente Lettore CD

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
