Aiuto per sostituzione trasformatore Musical Fidelity X-LPS v3

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Aiuto per sostituzione trasformatore Musical Fidelity X-LPS v3

Messaggio  Miclaud il Ven 16 Ago 2013 - 20:00

Salve a tutti,

sto utilizzando il pre phono indicato in oggetto con il mio gira e, vedendo quanto misero fosse l'alimentatore, ho pensato che sarebbe carino provare a fare un upgrade. Detto ciò, con mio stupore, scopro che l'alimentatorino a muro in dotazione non emette una tensione in continua bensì in alternata, lasciando alla circuiteria nel telaio del Musical Fidelity il compito di raddrizzare e regolare il tutto.
Quindi, aprendo l'alimentatore, vedo che c'è solamente un piccolo trafo lamellare con tre cavi nel secondario. Date le mie conoscenze ancora elementari in fatto di elettronica, leggendo "sec: 24v" mi sarei aspettato solo due cavetti, ma pazienza, ignoranza mia probabilmente Smile

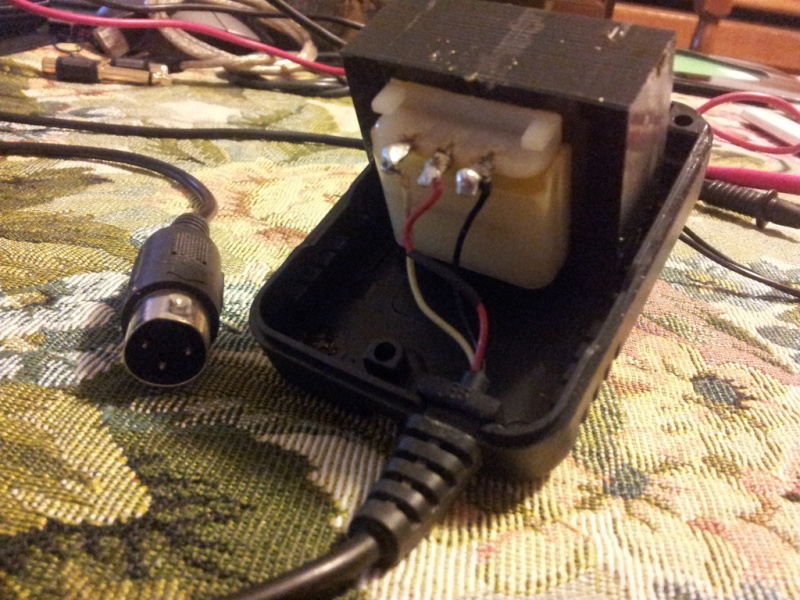

L'aspetto del tutto è questo:



Provando a misurare la tensione del secondario con il mio tester, ottengo questi risultati:

1) puntale rosso su terminale bianco, puntale nero su terminale rosso: 13.8v
2) puntale rosso su terminale nero, puntale nero su terminale rosso: 13.8v
3) puntale rosso su terminale bianco, puntale nero su terminale nero: 0v

Questo cosa significherebbe, che il secondario è in realtà un 12-0-12? Oppure un 14-0-14? (sempre che esista?).
Una volta capito ciò, provvederei ad acquistare un bel toroidale, magari un po' sovradimensionato, di marca buona. Avreste suggerimenti in merito? Smile

vi ringrazio come sempre per l'aiuto!

Miclaud
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.03.10
Numero di messaggi : 1898
Località : Macerata
Occupazione/Hobby : Informatico/Informatico-Audiofilo-Musicista-Nuotatore-Cazzeggiatore
Provincia (Città) : nervosa pacatezza
Impianto :
-> Voyage MPD rt + WaveIO Xmos
-> Rockna RD2-SE DAC
-> Pre valvolare Sonus Mirus
(a.k.a. Xindak 3200 MKII)

-> B&O IcePower 50ASX2 BTL
Dual Mono

-> ProAc Response D15


http://www.unprogged.com

Tornare in alto Andare in basso

Re: Aiuto per sostituzione trasformatore Musical Fidelity X-LPS v3

Messaggio  sonic63 il Ven 16 Ago 2013 - 20:57

Secondo me puoi risparmiarti i soldi per l'acquisto di un trasformatore più grande e toroidale.
500mA per uno stadio phono è già una capacità di erogazione sovrabbondante.
Mettere un trasformatore più grande non ti darà nessun vantaggio.
Se proprio vuoi modificare è più sensato e proficuo prendere in considerazione l'eventuale sostituzione di qualche componente del circuito.
Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5244
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Tornare in alto Andare in basso

Re: Aiuto per sostituzione trasformatore Musical Fidelity X-LPS v3

Messaggio  Miclaud il Ven 16 Ago 2013 - 21:22

@sonic63 ha scritto:Secondo me puoi risparmiarti i soldi per l'acquisto di un trasformatore più grande e toroidale.
500mA per uno stadio phono è già una capacità di erogazione sovrabbondante.
Mettere un trasformatore più grande non ti darà nessun vantaggio.
Se proprio vuoi modificare è più sensato e proficuo prendere in considerazione l'eventuale  sostituzione di qualche componente del circuito.
Hello
Immaginavo anche questa risposta ma mi chiedevo se, al di là della differente potenza, non potessi avere benefici utilizzando un trafo di qualità migliore. Ad esempio vedo che i Nuvotem sono molto popolari... ma magari davvero non ne vale la pena!

Nel caso volessi usare qualche trafo senza acquistarlo, magari rimediato da altri circuiti, pensi che un 12-0-12 possa andare, poste le rilevazioni che ho fatto?

Miclaud
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.03.10
Numero di messaggi : 1898
Località : Macerata
Occupazione/Hobby : Informatico/Informatico-Audiofilo-Musicista-Nuotatore-Cazzeggiatore
Provincia (Città) : nervosa pacatezza
Impianto :
-> Voyage MPD rt + WaveIO Xmos
-> Rockna RD2-SE DAC
-> Pre valvolare Sonus Mirus
(a.k.a. Xindak 3200 MKII)

-> B&O IcePower 50ASX2 BTL
Dual Mono

-> ProAc Response D15


http://www.unprogged.com

Tornare in alto Andare in basso

Re: Aiuto per sostituzione trasformatore Musical Fidelity X-LPS v3

Messaggio  sonic63 il Ven 16 Ago 2013 - 21:38

@Miclaud ha scritto:
@sonic63 ha scritto:Secondo me puoi risparmiarti i soldi per l'acquisto di un trasformatore più grande e toroidale.
500mA per uno stadio phono è già una capacità di erogazione sovrabbondante.
Mettere un trasformatore più grande non ti darà nessun vantaggio.
Se proprio vuoi modificare è più sensato e proficuo prendere in considerazione l'eventuale  sostituzione di qualche componente del circuito.
Hello
Immaginavo anche questa risposta ma mi chiedevo se, al di là della differente potenza, non potessi avere benefici utilizzando un trafo di qualità migliore. Ad esempio vedo che i Nuvotem sono molto popolari... ma magari davvero non ne vale la pena!

Nel caso volessi usare qualche trafo senza acquistarlo, magari rimediato da altri circuiti, pensi che un 12-0-12 possa andare, poste le rilevazioni che ho fatto?
Le caratteristiche( che fanno migliore un trasformatore rispetto ad un'altro di pari potenza secondo me in quell'applicazione non sono significative.
Anche i vantaggi del toroidale(flusso disperso minore e più omogeneo, e minor ingombro a parità di potenza), in quel caso non servono.
Si, 12-0-12 va bene, se all'interno del case del circuito ci sono dei regolatori (sicuramente) puoi anche usare una tensione più alta, allora potresti avere un vantaggio perchè alcuni stabilizzatori con più tensione in ingresso lavorano meglio.
Per scrupolo però guarda però la massima potenza che possono dissipare e fatti due conti.
Io non credo ci siano problemi, sicuramente gli integrati lavorano a + e -15V, e con 12V nominali in ingresso gli stabilizzatori(a meno che non siano "Low Drop Out" lavorano al pelo come tensione e dissipano pochissimo.
Come d'abitudine di Musical Fidelity sarà tutto giusto giusto e risicato.Hehe Hehe
Il drop out per gli stabilizzatori lo ricavano dall'eccesso di tensione dato dal trasformatore(i 13,8V che misuri) che lavora praticamente a vuoto.
Prova a misurare il trasformatore sotto carico e l'assorbimento del circuito.
Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5244
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite
