Stand TNT Ernesto semplificati

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Stand TNT Ernesto semplificati

Messaggio  andzoff il Dom 28 Apr 2013 - 19:36

Per la serie: voglio spendere davvero poco ed ottenere degli stand super.
I TNT Ernesto li avevo costruiti già dieci anni fa, poi venduti per cambio arredamento. Era un'altra casa.
Avevo notato che la parte alta è un pò un overkill, troppo complicata per l'effetto desiderato. Così questa volta ci riproviamo, con una importante semplificazione: la struttura a capitello della parte bassa, viene riportata identica sulla parte alta.

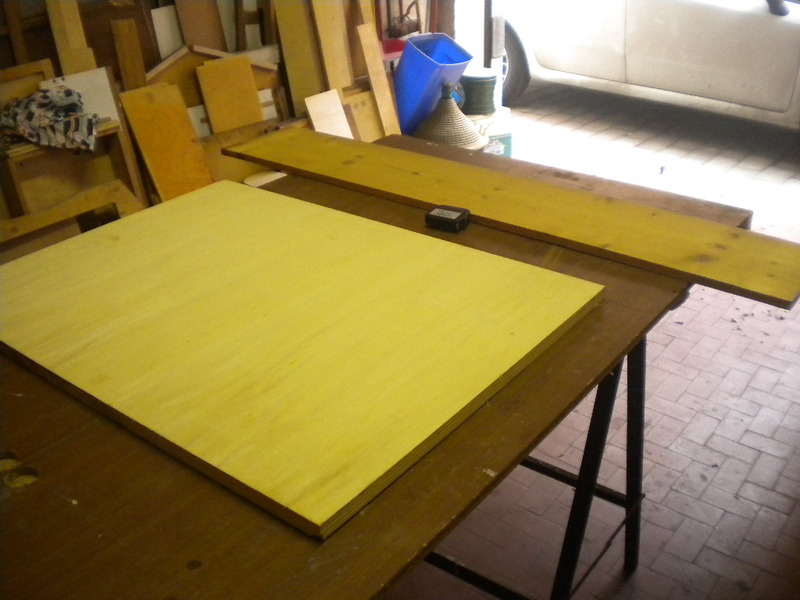

Due piani quadrati di differenti dimensioni + una travetta + di nuovo due piani di differenti dimensioni. Il materiale in tutto è meno di 30 euro per entrambe le colonnine.
Nel mio caso però, mio suocero che mi ha aiutato nell'impresa, ha messo a disposizione anche il legno, visto che ne aveva parecchio nel suo garage/officina.



I quadrati più grandi hanno dimensioni 30 x 30 cm. I più piccoli 20 x 20 cm. Le travette sono da 9 x 9 cm e nel mio caso sono alte 55 cm. Nell'immagine in basso vediamo i quattro quadrati da 20 x 20 già tagliati.

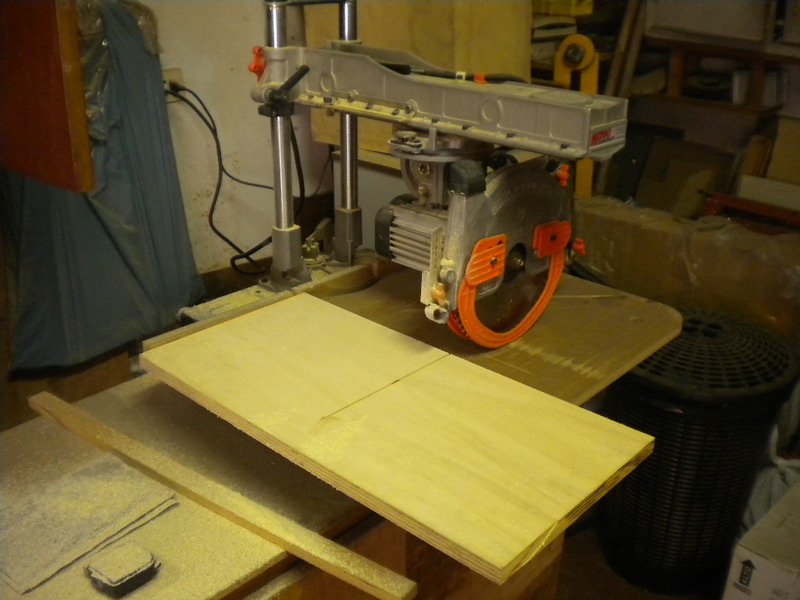

Che figata la macchina per tagliare il legno. Qui in basso la vediamo all'azione per realizzare i quattro quadrati più grandi.



Ok, ecco tutti i quadrati già tagliati.



Iniziamo a fissare i capitelli tra loro con dei chiodini a spillo da 3 cm. Poi penseremo ai fori.



La parte più difficile è stata centrare ogni capitello nella posizione giusta sulla estremità della colonnina per fare i due fori per le viti che fissano il tutto. E' stato necessario realizzare una specie di dima o centratore o maschera. Alla fine, ogni capitello risulta fissato con due viti lunghe circa 6 cm.



Ed ecco, nella prossima immagine il risultato finale, per poco più di un'ora di lavoro.



Ora devo procedere alla finitura. Cementite passata a pennello + vernice (forse spray) bianca.
Vi terrò aggiornati con le foto della finitura.

Per chi non ha un'officina
Una nota catena romana vende la travetta 9 x 9 lunga un metro, che si può tagiare in due parti uguali da 50 cm. La travetta costa 14 euro.
Per i quadrati, ci sono tavole 30 x 100 da meno di 10 euro, ne servono due. Il negozio provvede anche ai tagli, quindi con 30 euro si fa tutto, eccetto finitura e spikes.
Una volta portato a casa il legno già tagliato, preparatevi a farvi un mazzo tanto per la parte con il trapano. Per mazzo tanto intendo dire che bisogna essere super-precisi con le misure.

Come suonano
Le colonnine non suonano, lo sapevate? Ma permettono di posizionare le casse nel modo ottimale. Nel mio caso vi assicuro che il risultato è eccellente.
Arrivederci al prossimo post. Hello



andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  lorenzo mordini il Dom 28 Apr 2013 - 19:44

belli!!!!
ma per le colonne come fare?
Sono piene?...oppure?

lorenzo mordini
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.08.11
Numero di messaggi : 917
Località : sesto fiorentino/firenze
Impianto : ...aiuto!

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  Soligo60 il Dom 28 Apr 2013 - 19:45

Ci lasci così .... Fai una foto con i diffusori, per vedere il lavoro finito!

Soligo60
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.04.10
Numero di messaggi : 3296
Località : .
Impianto : .

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  lorenzo mordini il Dom 28 Apr 2013 - 19:46

@Soligo60 ha scritto:Ci lasci così .... Fai una foto con i diffusori, per vedere il lavoro finito!

Yes!! Mad

lorenzo mordini
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.08.11
Numero di messaggi : 917
Località : sesto fiorentino/firenze
Impianto : ...aiuto!

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  andzoff il Dom 28 Apr 2013 - 21:04

@lorenzo mordini ha scritto:belli!!!!
ma per le colonne come fare?
Sono piene?...oppure?
Le colonne sono ciò che nel testo ho chiamato travetta 9 x 9 cm.
E' una misura standard e quindi si trova in tutti i negozi di legno. La forniscono tagliata a misura (in lunghezza) o in alternativa già tagliata ad 1 metro da dividere in due parti da 50 cm. E' fatta in pino o abete e quindi è piena. Dalla nota catena che cito, c'è anche più sottile, da 8, 7 o 6 cm di lato, ed il prezzo (di un metro) scende fino a sotto i 10 euro. Ma secondo me, con meno di 9 cm di lato diventa complicato fare due fori sulla diagonale.

Le foto in stanza con le casse, le posterò of course, ma dopo la finitura in bianco.
Saluti. Hello

andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  lorenzo mordini il Dom 28 Apr 2013 - 22:54

@andzoff ha scritto:
@lorenzo mordini ha scritto:belli!!!!
ma per le colonne come fare?
Sono piene?...oppure?
Le colonne sono ciò che nel testo ho chiamato travetta 9 x 9 cm.
E' una misura standard e quindi si trova in tutti i negozi di legno. La forniscono tagliata a misura (in lunghezza) o in alternativa già tagliata ad 1 metro da dividere in due parti da 50 cm. E' fatta in pino o abete e quindi è piena. Dalla nota catena che cito, c'è anche più sottile, da 8, 7 o 6 cm di lato, ed il prezzo (di un metro) scende fino a sotto i 10 euro. Ma secondo me, con meno di 9 cm di lato diventa complicato fare due fori sulla diagonale.

Le foto in stanza con le casse, le posterò of course, ma dopo la finitura in bianco.
Saluti. Hello

grazie !!!!!!
altra curiosità : le tavole superiori e inferiori devono essere di un legno ben preciso?o va bene semplicissimo md di determinato spessore

lorenzo mordini
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.08.11
Numero di messaggi : 917
Località : sesto fiorentino/firenze
Impianto : ...aiuto!

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  andzoff il Lun 29 Apr 2013 - 11:25

Io ho usato il legno che avevo in casa e cioè il miltistrato marino da 2 cm.
L'articolo originario sulla costruzione di questi stand:
http://www.tnt-audio.com/clinica/stand.html
riporta tutti i dettagli tecnici. Hello

andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  andzoff il Dom 5 Mag 2013 - 18:37

Ieri (sabato) ho passato la cementite. Ecco una fase delle spennellatura.



Oggi (domenica) sto passando la vernice smaltata, dopo un minimo di carteggiatura. Il tizio che mi ha venduto cementite + vernice dice che otterrò l'effetto laccato. Vedremo. Di seguito vediamo la vernice appena passata.



Per la cementite + vernice + carta vetrata 180 + pennello ho speso 27 euro.
Ho comprato i barattoli più piccoli possibile, ed ho utilizzato la metà del materiale.
Al prossimo post per vedere l'effetto finale in cameretta con le casse posizionate.
Ciao a tutti.
Hello

andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  LakyV il Dom 5 Mag 2013 - 18:49

Bravo Oki
Semplici e ben fatti, avrai ovviamente intenzione di posizionare anche le punte coniche con i relativi sotto punta ai diffusori??
Magari per evitare un rigonfiamento in gamma bassa, oppure hai già sperimentato che puoi anche farne a meno???
Hello

LakyV
Membro classe argento
Membro classe argento

Data d'iscrizione : 10.06.12
Numero di messaggi : 2537
Località : San Benigno C.
Occupazione/Hobby : Cuoco per diletto!!!
Provincia (Città) : Torino
Impianto : Sorgenti:Cambridge 650C
Panasonic DVD/CD S42
PC HP-650 Intel core I3
Trasp: Hi-Face 1
DAC : Xindak DAC 5
DAC : SMSL TDA1543
Pre : Sonus Minus ( MOD. BY AAAVT )
Finale : TA 2022 ( work in progress)
Integrato ibrido TA2022 (BTL) 150watt ( BY Roberto Stella)
SMSL TA2020
diffusori: XTZ99.38
Potenza: QED-Anniversary
TNT Star (autocostruiti)
CAT5 (autocostruiti)
G&bl In Argento.
Segnale:
Cambridge S500
Siemens (autocos.semibil.)
Mogami 2534 (by Pirpabass)

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  mah(x) il Mer 22 Mag 2013 - 8:58

ciao, volevo chiederti un paio di cose:

per i capitelli avrai incollato - credo - i due pezzi di compensato tra di loro o ti sei limitato ai chiodi a spillo? nell'articolo non ho visto questa fase della lavorazione...

inoltre, mi interesserebbe sapere come hai fatto a centrare la colonna ai capitelli...dovendo per forza forare dal lato esterno del capitello immagino tu debba aver fissato in qualche modo la colonna allo stesso, l'ideale dovrebbe essere incollare il tutto e poi procedere all'ulteriore fissaggio con le autofilettanti, o no?

l'ideale, ma non sono per nulla esperto di queste cose, potrebbe essere creare nella tavola inferiore del capitello - quella più piccola - un incavo quadrato per incastrare preventivamente la colonna al centro, così da creare una struttura già solida di suo...immagino che debba esserci qualcosa di simile ad una fresa a tazza, che fa delle sedi tonde o ovali nel legno, per ottenere un bel foro quadrato - ma mi viene in mente il vecchio traforo che usavamo da bambini...

mah(x)
Affezionato
Affezionato

Data d'iscrizione : 02.01.11
Numero di messaggi : 112
Località : napoli
Impianto : AM AUDIO PA25 e SonusFaber Concerto

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  andzoff il Mer 22 Mag 2013 - 10:16

@mah(x) ha scritto:per i capitelli avrai incollato - credo - i due pezzi di compensato tra di loro o ti sei limitato ai chiodi a spillo? nell'articolo non ho visto questa fase della lavorazione...
Ho usato solo i chiodi a spillo. Non nego che la colla ci poteva stare.

@mah(x) ha scritto:inoltre, mi interesserebbe sapere come hai fatto a centrare la colonna ai capitelli... ... potrebbe essere creare nella tavola inferiore del capitello - quella più piccola - un incavo quadrato per incastrare preventivamente la colonna al centro, così da creare una struttura già solida di suo...
Ho realizzato una dima o maschera che sostanzialmente è in incavo quadrato. Non ho usato una fresa, ho inchiodato delle parti di travetta a formare un quadrato.
E' stata la parte più difficile, ma se prendi bene le misure, il risultato è ok.
Saluti. Hello

P.S. La realizzazione di questi stand è diventata un articolo, ospitato su MyHiFi:
http://www.myhifi.it/progetto/stand-tnt-ernesto-semplificati/

andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  LakyV il Mer 22 Mag 2013 - 12:18

Ma la foto con i diffusori sopra???
Laughing Laughing Laughing Laughing

LakyV
Membro classe argento
Membro classe argento

Data d'iscrizione : 10.06.12
Numero di messaggi : 2537
Località : San Benigno C.
Occupazione/Hobby : Cuoco per diletto!!!
Provincia (Città) : Torino
Impianto : Sorgenti:Cambridge 650C
Panasonic DVD/CD S42
PC HP-650 Intel core I3
Trasp: Hi-Face 1
DAC : Xindak DAC 5
DAC : SMSL TDA1543
Pre : Sonus Minus ( MOD. BY AAAVT )
Finale : TA 2022 ( work in progress)
Integrato ibrido TA2022 (BTL) 150watt ( BY Roberto Stella)
SMSL TA2020
diffusori: XTZ99.38
Potenza: QED-Anniversary
TNT Star (autocostruiti)
CAT5 (autocostruiti)
G&bl In Argento.
Segnale:
Cambridge S500
Siemens (autocos.semibil.)
Mogami 2534 (by Pirpabass)

Tornare in alto Andare in basso

Re: Stand TNT Ernesto semplificati

Messaggio  andzoff il Mer 22 Mag 2013 - 14:39

Eccola!



Non sono un fotografo provetto. Embarassed
Arriveranno altre foto. Hello


andzoff
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 01.07.11
Numero di messaggi : 1201
Località : Roma
Provincia (Città) : Roma
Impianto :
Spoiler:

Sorgente: WD TV Live
Alimentatore: Mean Well S-60-24
Ampli: Breeze Audio TPA3116
Diffusori: Indiana Line Tesi 204

Sono stato assente dal forum dal 14 set 2013 all'11 ott 2014 per mancanza di impianto.
Ma ora finalmente tutto riparte.


Tornare in alto Andare in basso

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
