Il mio OPUS DAC WM8741

Pagina 3 di 4 Precedente  1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  grunter il Lun 25 Mar 2013 - 15:40

Il mio jkdac32 (che usa il pcm5102) utilizza appunto un filtro senza pre-ringing e ti assicuro che ha un suono piuttosto nos-style.
Questo concorderebbe con le misure che stai trovando tu riguardo alla misurazione in frequenza del filtro minimum-phase, che è meno esteso in alto rispetto al linear-phase.
Ad orecchio per la mia eseperienza con il jkdac32 ti assicuro che un filtro privo di pre-ringing è molto musicale e "fluido" concedimi il termine.
Si lascia ascoltare per ore senza affaticarti mai.
D'altra parte se si vuole la massima estensione in frequenza il linear-phase è d'obbligo.
Senti ma per settare uno o l'altro è necessario ponticellare in modo diverso dei ponticelli sulla pcb?
Ci potrebbe essere un modo per mettere un selettore sul pannello frontale per commutare da un filtro all'altro?

grunter
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.12.10
Numero di messaggi : 3934
Località : Pistoia
Occupazione/Hobby : Informatica e Fotografia
Provincia (Città) : PT
Impianto :
Spoiler:

SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000


http://fsphoto.net63.net

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Faber75 il Lun 25 Mar 2013 - 15:53

3D interessantissimo, seguo col fiato sospeso... Very Happy

Faber75
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 14.02.12
Numero di messaggi : 769
Località : Mantova
Provincia (Città) : Rock and Roll will never die
Impianto : Meccanica CD: Musical Fideity CDT M1
Liquida: Cocktail Audio X10, Cubietruck+Volumio
Dac: Bushmaster MkI, Wadia 121
Analogico: Thorens Td 160 mkii, testin Goldring 2100,
shure m97x
Phono: Tphonum mkii
Naim nait 5 (nel mercatino)
Finale: Naim Nap 100
Diffusori: Proac Studio 140 MkI, Kef Ls50
Cuffie: Sennheiser HD 800
V-moda 80
Soundmagic e10
Ampli cuffie: Firestone Bobby

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Lun 25 Mar 2013 - 15:55

@grunter ha scritto:Il mio jkdac32 (che usa il pcm5102) utilizza appunto un filtro senza pre-ringing e ti assicuro che ha un suono piuttosto nos-style.
Questo concorderebbe con le misure che stai trovando tu riguardo alla misurazione in frequenza del filtro minimum-phase, che è meno esteso in alto rispetto al linear-phase.
Ad orecchio per la mia eseperienza con il jkdac32 ti assicuro che un filtro privo di pre-ringing è molto musicale e "fluido" concedimi il termine.
Si lascia ascoltare per ore senza affaticarti mai.
D'altra parte se si vuole la massima estensione in frequenza il linear-phase è d'obbligo.
Senti ma per settare uno o l'altro è necessario ponticellare in modo diverso dei ponticelli sulla pcb?
Ci potrebbe essere un modo per mettere un selettore sul pannello frontale per commutare da un filtro all'altro?

Pure io provandolo a casa avevo lasciato il filtro minimum-phase perchè mi sembrava che suonasse meglio, un suono meno analitico e più profondo.
Sull'OPUS puoi cambiare i filtri spostando uno dei dip-switch sul pcb. Se volessi portarlo ad un pannello in linea di massima lo puoi fare saldando dei cavetti, ma calcola che puoi dargli 3 posizioni per cambiare 3 filtri, fsel 0 Z o 1

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750

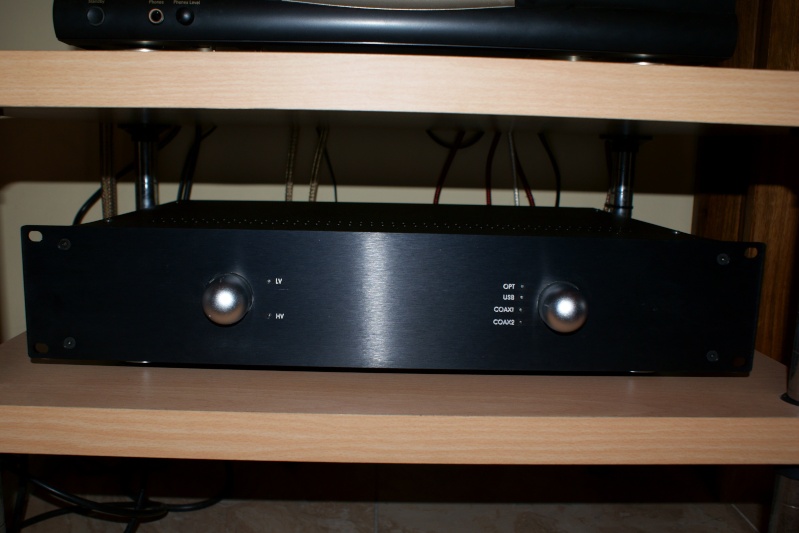

DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Mar 26 Mar 2013 - 13:58

@grunter ha scritto:
Che altro tipo di misure riesci a fare?
Roba tipo risoluzione effettiva, gamma dinamica, distorsione in funzione della frequenza....

Interessante...come le possiamo impostare queste misure? Sinceramente non lo so...si accettano consigli!
Invece per ora posso stupirvi con gli ultimi effetti speciali sul Tenor. Ecco il diagramma ad occhio (di Sauron) del dato I2S mentre ho fatto la misura di Time Intervall Error:



Come potete vedere a metà bit c'è come un tentativo del segnale a commutare. Questa interferenza è causata proprio dal crosstalk indotto dal clock BCLK dello stesso bus:



In viola è il dato e in giallo il BCLK (scusatemi per il colore poco evidente). L'allineamento tra i due è perfetto, come da manuale I2S. Ma quando il clock commuta il dato viene lievemente disturbato. Non è grave, ma sarebbe meglio se non ci fosse

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  grunter il Mar 26 Mar 2013 - 15:14

@misterGI ha scritto:
@grunter ha scritto:
Che altro tipo di misure riesci a fare?
Roba tipo risoluzione effettiva, gamma dinamica, distorsione in funzione della frequenza....

Interessante...come le possiamo impostare queste misure? Sinceramente non lo so...si accettano consigli!

Non ne ho la più pallida idea, te li ho riportati perchè sono quelli che di solito si trovano su riviste come AudioReview, ma non so come riescano a tirarli fuori.
L'unica cosa che ho capito (da quanto dicono appunto su AR) è che la strumentazione più costosa è proprio quella necessaria a misurare il jitter.

@misterGI ha scritto:
Invece per ora posso stupirvi con gli ultimi effetti speciali sul Tenor. Ecco il diagramma ad occhio (di Sauron) del dato I2S mentre ho fatto la misura di Time Intervall Error:



Come potete vedere a metà bit c'è come un tentativo del segnale a commutare. Questa interferenza è causata proprio dal crosstalk indotto dal clock BCLK dello stesso bus:



In viola è il dato e in giallo il BCLK (scusatemi per il colore poco evidente). L'allineamento tra i due è perfetto, come da manuale I2S. Ma quando il clock commuta il dato viene lievemente disturbato. Non è grave, ma sarebbe meglio se non ci fosse
Da cosa dipende questa interferenza, voglio dire pensi che sia intrinseca del tenor oppure venga indotta da qualcosa di esterno.

grunter
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.12.10
Numero di messaggi : 3934
Località : Pistoia
Occupazione/Hobby : Informatica e Fotografia
Provincia (Città) : PT
Impianto :
Spoiler:

SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000


http://fsphoto.net63.net

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Mar 26 Mar 2013 - 17:00

@grunter ha scritto:
Da cosa dipende questa interferenza, voglio dire pensi che sia intrinseca del tenor oppure venga indotta da qualcosa di esterno.

difficile a dirsi. Potrebbe essere dovuto al chip oppure al pcb, alla posizione delle piste. Ad esempio anche solo dalla disposizione dei pin sul connettore che ha una fila singola con tutti i segnali e non ha la doppia fila con la disposizione segnale-massa

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Daniele86 il Mer 27 Mar 2013 - 20:44

MisterGi non hai pensato a questa?

http://luckit.biz/new/?tcp_product=waveio

Io ce l'ho e suona già divinamente con uscita spdif. Dovrebbe avere anche l'uscita i2s isolata, è quella che intendevi tu?

Io prima o poi farò l'opus dac con ingresso i2s preso dalla waveIO.
Ma l'hai saldato tutto tu? è difficile da saldare il chip wolfson? io ho paura di rovinare un pò le cose..cioè un pò pratico lo sono, mi son costruito il beta22, ma con quei piedini cosi piccoli temo di non creare buone saldature peggiorando quindi il risultato finale..

Daniele86
Affezionato
Affezionato

Data d'iscrizione : 31.07.12
Numero di messaggi : 190
Provincia (Città) : mn
Impianto : Da rifare

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Mer 27 Mar 2013 - 23:28

si avevo visto la wave IO, ma non volevo spendere così tanto. Quindi alla fine per 30 eu ho preso la schedina con il cmedia e vediamo come va. il discorso dell'isolamento non lo vedo fondamentale, ma magari proverò a farlo io.
Si a parte la schedina USB, tutti i pcb che ho preso da TPA li ho poi saldati io. Il Wolfson non è semplicissimo da saldare, l'ho fatto sotto un microscopio e ho usato il flussante, altrimenti la vedo dura. Almeno una bella lente ti serve di sicuro!

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Mer 27 Mar 2013 - 23:36

ah..una domanda per i possessori di wave IO. L'isolatore che usa sul bus I2s è un NVE IL715 vero?

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Biagio De Simone il Gio 28 Mar 2013 - 1:46

@Daniele86 ha scritto:MisterGi non hai pensato a questa?

http://luckit.biz/new/?tcp_product=waveio

Io ce l'ho e suona già divinamente con uscita spdif. Dovrebbe avere anche l'uscita i2s isolata, è quella che intendevi tu?

Io prima o poi farò l'opus dac con ingresso i2s preso dalla waveIO.
Ma l'hai saldato tutto tu? è difficile da saldare il chip wolfson? io ho paura di rovinare un pò le cose..cioè un pò pratico lo sono, mi son costruito il beta22, ma con quei piedini cosi piccoli temo di non creare buone saldature peggiorando quindi il risultato finale..

La waveIO in spdif è un giocattolo rispetto I2s, non sono proprio paragonabili. Sembra suonare un altra scheda di categoria completamente diversa. Smile

Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10219
Località : ............
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Provincia (Città) : eccellente
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Biagio De Simone il Gio 28 Mar 2013 - 1:48

@misterGI ha scritto:ah..una domanda per i possessori di wave IO. L'isolatore che usa sul bus I2s è un NVE IL715 vero?
al momento non posso risponderti, in quanto anche questa è in giro da amici, ma vedo di informarmi. Smile

Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10219
Località : ............
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Provincia (Città) : eccellente
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Daniele86 il Gio 28 Mar 2013 - 8:44

De simone Biagio ha scritto:
La waveIO in spdif è un giocattolo rispetto I2s, non sono proprio paragonabili. Sembra suonare un altra scheda di categoria completamente diversa. Smile

Nooo non puoi dirmi cosi!! Dribbling Dribbling

Si!! l'isolatore I2s è un NVE IL715! Lo conosci?
Ho visto le immagini del dac! complimenti! Però i cavi i2s non sono un pò lunghi?

Daniele86
Affezionato
Affezionato

Data d'iscrizione : 31.07.12
Numero di messaggi : 190
Provincia (Città) : mn
Impianto : Da rifare

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Gio 28 Mar 2013 - 9:05

i cavetti I2S anche se ora sono un po lunghi non mi hanno dato nessun problema. Cmq ora sto inscatolando il tutto e ottimizzerò il cablaggio.
Si la wave IO usa il NVE IL715. Se cercate sul web NVE IL715 I2S si apre un mondo! Tra cui questa application note della NVE proprio sull'uso del loro isolatore sui bus I2S:

http://www.nve.com/Downloads/ab17.pdf

appena ho tempo me la leggo. Cmq hanno capito che c'è business nelle applicazioni audio...

Interessante anche la pagina di HiFiduino:

http://hifiduino.wordpress.com/2011/11/24/which-digital-isolators-for-i2s-or-not/

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Lun 15 Apr 2013 - 17:09

Rieccomi qui dopo un po di pausa in cui ho iniziato i lavori di meccanica per l'inscatolamento.
Mi è arrivata la schedina con CM6631A. Installato il driver su XP senza problemi, da Foobar mi legge tutti i formati di campionamento previsti (l'ho visto solo su oscilloscopio).
L'interfaccia USB è del tipo "isochronous transfer with asynchronous synchronization", l'ho verificato con Thesycon USB Descriptor Dumper.
Prime misure di jitter, con la schedina alimentata direttamente da PC:

period jitter 95 ps rms
TIE 202 ps rms.

Facendo il paragone con le misure precedenti la differenza è notevole!! Ora mi servirà fare il mux per il bus I2S, in modo da usare anche gli altri ingressi. Ci sto già pensando e ci metto pure l'isolamento galvanico con NVE IL715.
Per quanto riguarda l'uscita a valvole del BCF, non ho resistito al condensatore blasonato (almeno per una volta nella vita! Dribbling ) e ho preso due Jantzen Superior Z-cap. Non me ne voglia Tfan! Very Happy

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Daniele86 il Gio 18 Apr 2013 - 18:34

Beh hai fatto bene a prendere un bel condensatore..!

Ma a proposito, i condensatori del opus come li hai scelti? so che TPA non te li fornisce..
Mentre i trasformatori dove li hai presi?

Io sulla schedina sigma11 di alimentazione del v-dac ho un toroide che invece di farmi 15volt me ne fa 17,5......e ogni tanto mi si brucia un transitor..
Volevo cambiarlo con uno di qualità..

Daniele86
Affezionato
Affezionato

Data d'iscrizione : 31.07.12
Numero di messaggi : 190
Provincia (Città) : mn
Impianto : Da rifare

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Tfan il Gio 18 Apr 2013 - 19:06

@misterGI ha scritto:
Per quanto riguarda l'uscita a valvole del BCF, non ho resistito al condensatore blasonato (almeno per una volta nella vita! Dribbling ) e ho preso due Jantzen Superior Z-cap. Non me ne voglia Tfan! Very Happy

du bogo sgaltro... du abbagliato da nome, du gombrato nome... non condensatore Laughing Laughing Laughing

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Località : apolide
Occupazione/Hobby : La ricerca del piacere
Provincia (Città) : Brighton - UK
Impianto : Pre: SonuS SB21 Reference dual mono full balanced
Finali: SonuS CM21 Reference mono PP classe A Circlotron
Sorgenti:
PIPO X7 Foobar audio server
WaveIO Xmos & BuffaloIII X-Coupled tube output
Avid Ingenium / Nagaoka MP-200

Diffusori: ProAC D15
Cavi segnale: SonuS HYbrid Silver Litz
Cavi potenza: SonuS OFC Copper Reference
2 orecchie - cervello - cuore - anima


Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Gio 18 Apr 2013 - 22:59

eheh Tfan, mi sentivo come un bambino davanti ad un negozio di giocattoli Dribbling

per Daniele... io da TPA ho preso solo i PCB. I condensatori per l'OPUS li ho presi su Banzai Music e ho messo gli Elna RFS 22uF 25V-60. Se non sbaglio sono proprio nell'elenco componenti dell'OPUS.
Il trasformatore toroidale per le valvole l'ho fatto fare da Audiophonics su misura e devo dire che lo hanno fatto bene. L'altro toroidale invece è un Talema che fortunatamente avevo già.
Cmq credo che sia normale avere anche dei forti sbalzi di tensione sulla rete, non è detto che sia un problema del trasformatore. E' il circuito che c'è dopo che dovrebbe reggere delle tensioni un po più alte di quelle nominali, secondo me.
Ora mi ci vorrà ancora un po per riassemblare il tutto ...non vedo l'ora di risentirlo! Razz

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  ghiglie il Gio 2 Mag 2013 - 18:22

Ciao mister! Proprio in questi giorni sto cercando un trasporto "semifatto" per spendere poco... altrimenti di "fatto" ce n'è da sbizzarrirsi con 150€ in staca.

Come va il CM6631? Ho letto diversi thread, sembra ci sia da smadonnare un bel po' con i driver. Provato solo su Win XP?

ghiglie
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.11
Numero di messaggi : 1820
Località : Dal Canavese al Conero.
Occupazione/Hobby : oompa loompa
Provincia (Città) : TO (Torino), AN (Ancona)
Impianto :
Spoiler:

Play: Daphile(AtomD510M0) + HiFimeDIY Sabre9023 U2-> Breeze TPA3116 Fullmod/MAEL19v -> Scythe Kro Craft
Pause: Daphile + JLSounds XMOS/4396/noDAC -> NAD C320BEE -> MA BX2
LHLabs GeekPulse Infinite
HP: DT990Pro, SuperLux HD-681, HD-668B
Sansa Clip+ RockBox / Koss PortaPro /Xears XE200Pro Bamboo / JVC HA-S400 / Rock Zircon / KZ ATE&ATE-S


Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Ven 3 Mag 2013 - 9:12

ciao ghiglie,
per ora l'ho provato solo con Xp e solo guardando i segnali all'oscilloscopio. Sto riassemblando il tutto e mi ci vorrà ancora un po...
Come driver ho utilizzato quelli forniti dal venditore ebay (http://www.diyinhk.com/support/U6631_U6631A-1.01_20120730.rar) e al momento non mi hanno dato problemi di installazione o di riconoscimento da parte di foobar. Quindi sono ottimista a riguardo Laughing

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Mer 15 Mag 2013 - 15:02

Ragazzi...sono alle primissime prove d'ascolto e il montaggio è quasi finito. Prima impressione....figata!!! Laughing

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  grunter il Mer 15 Mag 2013 - 16:01

Tienici aggiornati!

grunter
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.12.10
Numero di messaggi : 3934
Località : Pistoia
Occupazione/Hobby : Informatica e Fotografia
Provincia (Città) : PT
Impianto :
Spoiler:

SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000


http://fsphoto.net63.net

Tornare in alto Andare in basso

E' nato!!!

Messaggio  misterGI il Gio 16 Mag 2013 - 22:02

Anche la certificazione WAF è stata ottenuta!!!






misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  Tfan il Gio 16 Mag 2013 - 23:06

bello!! Ok

Tfan
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Località : apolide
Occupazione/Hobby : La ricerca del piacere
Provincia (Città) : Brighton - UK
Impianto : Pre: SonuS SB21 Reference dual mono full balanced
Finali: SonuS CM21 Reference mono PP classe A Circlotron
Sorgenti:
PIPO X7 Foobar audio server
WaveIO Xmos & BuffaloIII X-Coupled tube output
Avid Ingenium / Nagaoka MP-200

Diffusori: ProAC D15
Cavi segnale: SonuS HYbrid Silver Litz
Cavi potenza: SonuS OFC Copper Reference
2 orecchie - cervello - cuore - anima


Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  ghiglie il Gio 16 Mag 2013 - 23:08

...che figaaataaaaa! Very Happy

ghiglie
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.11
Numero di messaggi : 1820
Località : Dal Canavese al Conero.
Occupazione/Hobby : oompa loompa
Provincia (Città) : TO (Torino), AN (Ancona)
Impianto :
Spoiler:

Play: Daphile(AtomD510M0) + HiFimeDIY Sabre9023 U2-> Breeze TPA3116 Fullmod/MAEL19v -> Scythe Kro Craft
Pause: Daphile + JLSounds XMOS/4396/noDAC -> NAD C320BEE -> MA BX2
LHLabs GeekPulse Infinite
HP: DT990Pro, SuperLux HD-681, HD-668B
Sansa Clip+ RockBox / Koss PortaPro /Xears XE200Pro Bamboo / JVC HA-S400 / Rock Zircon / KZ ATE&ATE-S


Tornare in alto Andare in basso

Re: Il mio OPUS DAC WM8741

Messaggio  misterGI il Gio 16 Mag 2013 - 23:10

e suona pure da figata!! Laughing

misterGI
Affezionato
Affezionato

Data d'iscrizione : 13.03.13
Numero di messaggi : 117
Località : Torino
Impianto : per i dischi Project Debut II
ampli Audio Analogue Puccini Remote modificato SE
casse B&W DM309
ampli per cuffie A1 Clone (YS-A1 modificato)
cuffie AKG K550
per i CD Harman Kardon HD750
DAC autocostruito basato su Opus dual mono + uscita valvolare BCF2
per tutto il resto Foobar+DAC

Tornare in alto Andare in basso

Pagina 3 di 4 Precedente  1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
